Caractéristiques techniques	Commutateur 10/100/1000 Mbps, 7 ports Ethernet RJ45, non manageable
Utilisation	Idéal pour les réseaux domestiques ou de petites entreprises, permettant de connecter plusieurs appareils à un réseau local.
Maintenance et réparation	Pas de maintenance requise, conception plug-and-play. En cas de défaillance, contacter le support technique de LEVELONE.
Sécurité	Fonctionnalités de sécurité de base, pas de gestion avancée des accès.
Informations générales	Dimensions compactes, consommation d'énergie réduite, garantie limitée de 2 ans.

FOIRE AUX QUESTIONS - IGU-1071 LEVELONE

Comment réinitialiser le commutateur LEVELONE IGU-1071 aux paramètres d'usine ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les LED clignotent, puis relâchez-le.

Pourquoi mon commutateur LEVELONE IGU-1071 ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Testez également avec un autre câble d'alimentation si possible.

Comment puis-je connecter des appareils au commutateur LEVELONE IGU-1071 ?

Connectez vos appareils aux ports Ethernet du commutateur à l'aide de câbles Ethernet. Assurez-vous que les appareils sont sous tension.

Le commutateur LEVELONE IGU-1071 est-il compatible avec le PoE ?

Non, le LEVELONE IGU-1071 ne prend pas en charge la fonction Power over Ethernet (PoE).

Que faire si le commutateur ne détecte pas mes appareils connectés ?

Vérifiez les câbles Ethernet pour des dommages, essayez de les remplacer et assurez-vous que vos appareils sont configurés correctement. Redémarrez également le commutateur.

Comment puis-je vérifier l'état des ports sur le LEVELONE IGU-1071 ?

Vérifiez les indicateurs LED à côté de chaque port. Une LED allumée indique une connexion active, tandis qu'une LED clignotante indique une activité réseau.

Le commutateur LEVELONE IGU-1071 prend-il en charge le VLAN ?

Non, le LEVELONE IGU-1071 est un commutateur non manageable et ne prend pas en charge les fonctionnalités de VLAN.

Quelle est la capacité de bande passante du commutateur LEVELONE IGU-1071 ?

Le LEVELONE IGU-1071 offre une bande passante totale de 1 Gbps par port.

Comment configurer la qualité de service (QoS) sur le LEVELONE IGU-1071 ?

Le LEVELONE IGU-1071 étant un commutateur non manageable, il n'y a pas d'options de configuration pour la qualité de service (QoS).

Puis-je utiliser le LEVELONE IGU-1071 pour connecter un réseau sans fil ?

Non, le LEVELONE IGU-1071 est un commutateur filaire et ne peut pas être utilisé pour connecter directement un réseau sans fil. Vous aurez besoin d'un point d'accès sans fil.

Quelle est la garantie du produit LEVELONE IGU-1071 ?

Le LEVELONE IGU-1071 est généralement couvert par une garantie de 2 ans, mais cela peut varier selon le revendeur.

MODE D'EMPLOI IGU-1071 LEVELONE

Français Procédure de connexion de l’alimentation Prérequis: Une alimentation industrielle CC est nécessaire pour le fonctionnement (vendue séparément). ÉTAPE 1 : Retirez le bornier. ÉTAPE 2 : Connectez les fils à PWR1+, PWR1- ou PWR2+, PWR2- et reliez le fil neutre à la vis de terre. ÉTAPE 3 : Remettez le bornier en place. Effectuer la configuration initiale l Connectez un PC au port de console du commutateur à l'aide du câble de console. l Configurez le port série du PC: 115200 bps, 8 caractères, pas de parité, un bit d’arrêt, 8 bits de données et pas de contrôle de flux. l Connectez-vous à la CLI en utilisant les paramètres par défaut: nom d'utilisateur “admin” et mot de passe “admin”. Connexion à l'équipement l Raccordez le câble d'interface RJ-45 d'un commutateur industriel à un ordinateur avec un câble réseau. l Définissez les propriétés TCP/IP de l'ordinateur: Remarque: Le commutateur industriel est un appareil d'intérieur. Si vous devez l'utiliser pour connecter des appareils extérieurs tels que des caméras IP ou des points d'accès Wi-Fi extérieurs par câble, vous devez installer un parafoudre sur le câble entre l'appareil extérieur et le commutateur.

Remarque: Pour plus d'informations sur la configuration du commutateur, consultez le Guide de gestion Web et le Guide de référence CLI.- 12 -

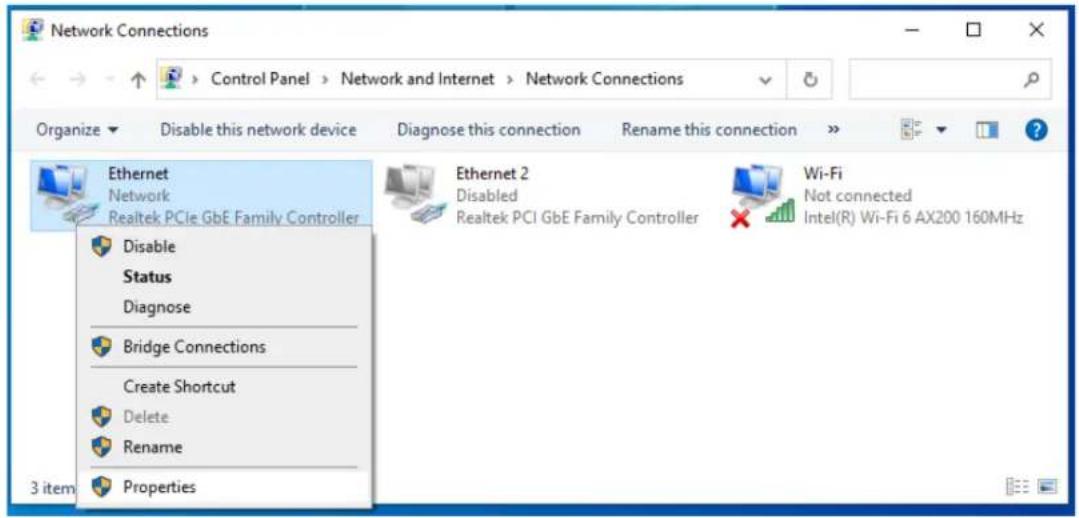

Cliquez sur Démarrer—> Panneau de configuration—> Réseau et Internet—> Centre réseau et partage—> Modifier les paramètres de l'adaptateur, faites un clic droit sur Connexion locale et sélectionnez Propriétés.

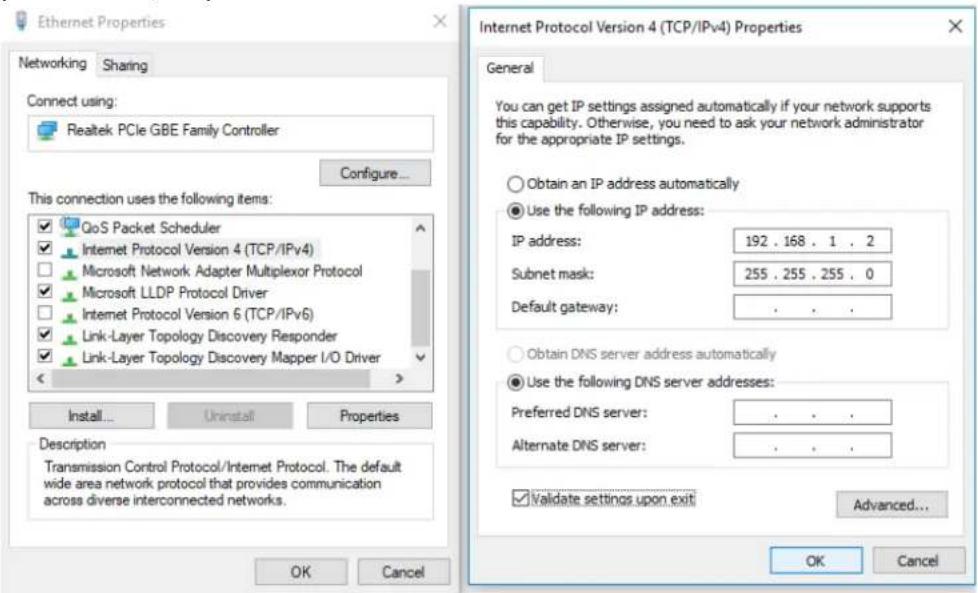

Définir l'adresse IP de l’ordinateur: L'adresse IP de l'ordinateur doit être l'une des adresses IP libres suivantes 192.168.1.2 à 192.168.1.253, puis cliquez sur OK, pour retourner à la page précédente, cliquez sur OK.

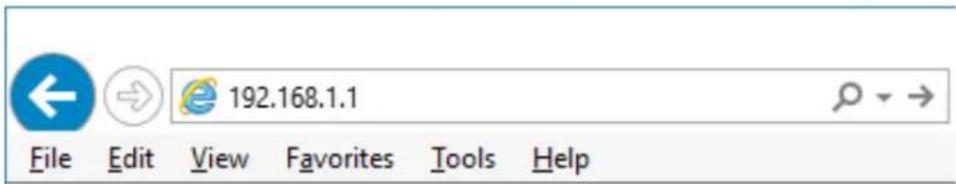

Connexion à l’équipement: ouvrez un navigateur et saisissez 192.168.1.1 dans la barre d'adresse, puis appuyez sur l'entrée; dans l'interface contextuelle de connexion, saisissez le nom d'utilisateur de connexion d'usine « admin », le mot de passe « admin » et cliquez sur OK.- 13 -

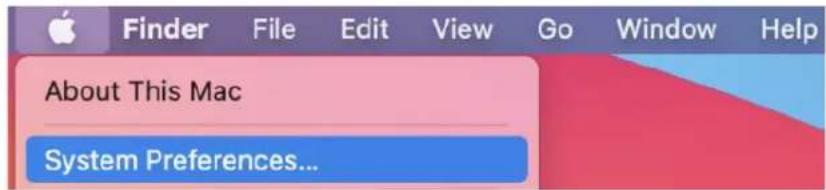

1. Cliquez sur l'icône Apple, dans la liste déroulante Apple, sélectionnez Préférences Système.

2. Cliquez sur l'icône réseau.

3. Sélectionnez Ethernet (pour une connexion filaire), dans la liste déroulante Configurer IPv4,

sélectionnez Manuellement.

4. Définissez l'adresse IP de l’ordinateur: l'adresse IP de l'ordinateur doit être l'une des adresses

IP libres suivants 192.168.1.2 ~ 192.168.1.253, masque de sous-réseau 255.255.255.0, puis cliquez sur Appliquer.

Connexion à l’équipement: ouvrez un navigateur et saisissez 192.168.1.1 dans la barre d'adresse, puis appuyez sur l'entrée; dans l'interface contextuelle de connexion, saisissez le nom d'utilisateur de connexion d'usine « admin », le mot de passe « admin » et cliquez sur OK.- 14 -

Explication des symboles Le symbole avec le point d’exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d’emploi. Veuillez lire attentivement ces informations. Élimination des déchets WEEE: jetez le produit à un point de recyclage. Ne le jetez pas avec les déchets ménagers. Un stockage ou une élimination incorrects peuvent nuire à l'environnement et/ou provoquer des blessures. Consignes de sécurité Lisez attentivement le mode d’emploi et respectez en particulier les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l’annulation de la garantie. a) Informations générales

• Cet appareil n’est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d'emballage sans précaution. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.

• Protégez l’appareil contre les températures extrêmes, la lumière directe du soleil, les secousses intenses, l’humidité élevée, l’eau, les gaz inflammables, les vapeurs et les solvants.

• N’exposez pas le produit à des contraintes mécaniques.

• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l’utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit : - est visiblement endommagé, - ne fonctionne plus correctement, - a été stocké dans des conditions ambiantes défavorables pendant une longue durée ou - a été soumis à d'importantes contraintes pendant le transport.

• Manipulez le produit avec précaution. Les chocs, les impacts ou même une chute d’une hauteur modérée peuvent endommager le produit.

• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l’appareil.

• Les opérations d'entretien, les modifications et les réparations doivent impérativement être confiées à un professionnel ou à un centre de réparation agréé.

• Si des questions restent sans réponse après avoir lu ce mode d’emploi, contactez notre service technique ou un autre technicien. b) Personnes et produit

• N’utilisez jamais le produit immédiatement après l’avoir déplacé d‘une pièce froide à une pièce chaude. L’eau de condensation qui en résulte pourrait causer des dommages irréparables au produit. Laissez le produit atteindre la température ambiante avant de le brancher et de l’utiliser. Cela peut prendre plusieurs heures selon les circonstances. Entretien et nettoyage

• Avant le nettoyage, débranchez le produit de l’alimentation électrique.

• N’utilisez aucun produit de nettoyage agressif, d’alcool à brûler ou toute autre solution chimique, car ils peuvent endommager le boîtier et affecter le bon fonctionnement du produit.

• Nettoyez le produit à l'aide d'un chiffon sec non pelucheux.- 15 -
