Typ produktu	Rejestrator wideo sieciowy (NVR) do kamer IP
Marka	LevelOne
Model	NVR0208
Liczba kanałów	8 kanałów (zgodnie z modelem)
Zasilanie	Złącze zasilania sieciowego (12V DC, zasilacz w zestawie)
Łączność	1 port Ethernet, 1 port RS-232, 1 port GP I/O, 2 porty USB
Pamięć wewnętrzna	2 wnęki na dyski twarde SATA (HDD1 i HDD2)
Maksymalna rozdzielczość wideo	Do 5 MP na kamerę (szacunkowo)
Kompresja wideo	H.264, H.265 (szacunkowo)
Wyświetlanie	Wyjście wideo przez przeglądarkę internetową
Wejścia/wyjścia audio	Obsługa audio przez kamery IP
Wskaźniki LED	Power, Status, Network, HDD1, HDD2, Alarm
Przyciski	Reset, wyciszenie buzzera, zasilanie
Wymiary (Dł x Szer x Wys)	Około 300 x 240 x 50 mm (szacunkowo)
Waga	Około 2,5 kg (bez dysku twardego)
Temperatura pracy	0°C do 45°C
Wilgotność pracy	10% do 90% (bez kondensacji)
Główne funkcje	Ciągłe nagrywanie, wykrywanie ruchu, zdalny dostęp, backup USB
Oprogramowanie w zestawie	Narzędzie LevelOne Device Search, dostęp przez przeglądarkę
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem, używać suchej szmatki, nie używać rozpuszczalników
Bezpieczeństwo	Domyślne hasło (root/root) do zmiany, nie narażać na wilgoć
Części zamienne i łatwość naprawy	Dyski twarde wymienne, brak części zamiennych dostarczanych przez producenta

Często zadawane pytania - NVR0208 LEVELONE

Jak podłączyć NVR0208?

Podłącz zasilacz sieciowy do NVR i podłącz go do gniazdka. Użyj kabla Ethernet, aby połączyć NVR z routerem lub bezpośrednio z komputerem (kablem krosowanym).

Jaki jest domyślny adres IP?

Domyślny adres IP to 192.168.101.50, jeśli nie ma serwera DHCP. W przeciwnym razie użyj narzędzia LevelOne Device Search, aby znaleźć przypisany adres IP.

Jaki jest domyślny login i hasło?

Nazwa użytkownika to root, a hasło to root. Zdecydowanie zaleca się ich zmianę po pierwszym logowaniu.

Jak zainstalować dysk twardy w NVR0208?

Usuń śruby boczne, przesuń górną obudowę do przodu i podnieś ją. Włóż dysk twardy SATA do złącza, przykręć go, a następnie załóż obudowę.

Jak dodać kamerę do NVR?

Zaloguj się przez przeglądarkę, przejdź do sekcji Kamera, kliknij Search, aby automatycznie wykryć kamery w sieci, lub ręcznie dodaj adres IP kamery.

Czy mogę uzyskać zdalny dostęp do NVR?

Tak, jeśli NVR jest podłączony do Internetu i skonfigurowałeś przekierowanie portów na routerze, możesz uzyskać dostęp przez przeglądarkę z dowolnego miejsca.

Jak zresetować NVR0208 do ustawień fabrycznych?

Naciśnij przycisk Reset z tyłu na około 10 sekund, aż diody LED zaczną migać. Urządzenie uruchomi się ponownie z ustawieniami domyślnymi.

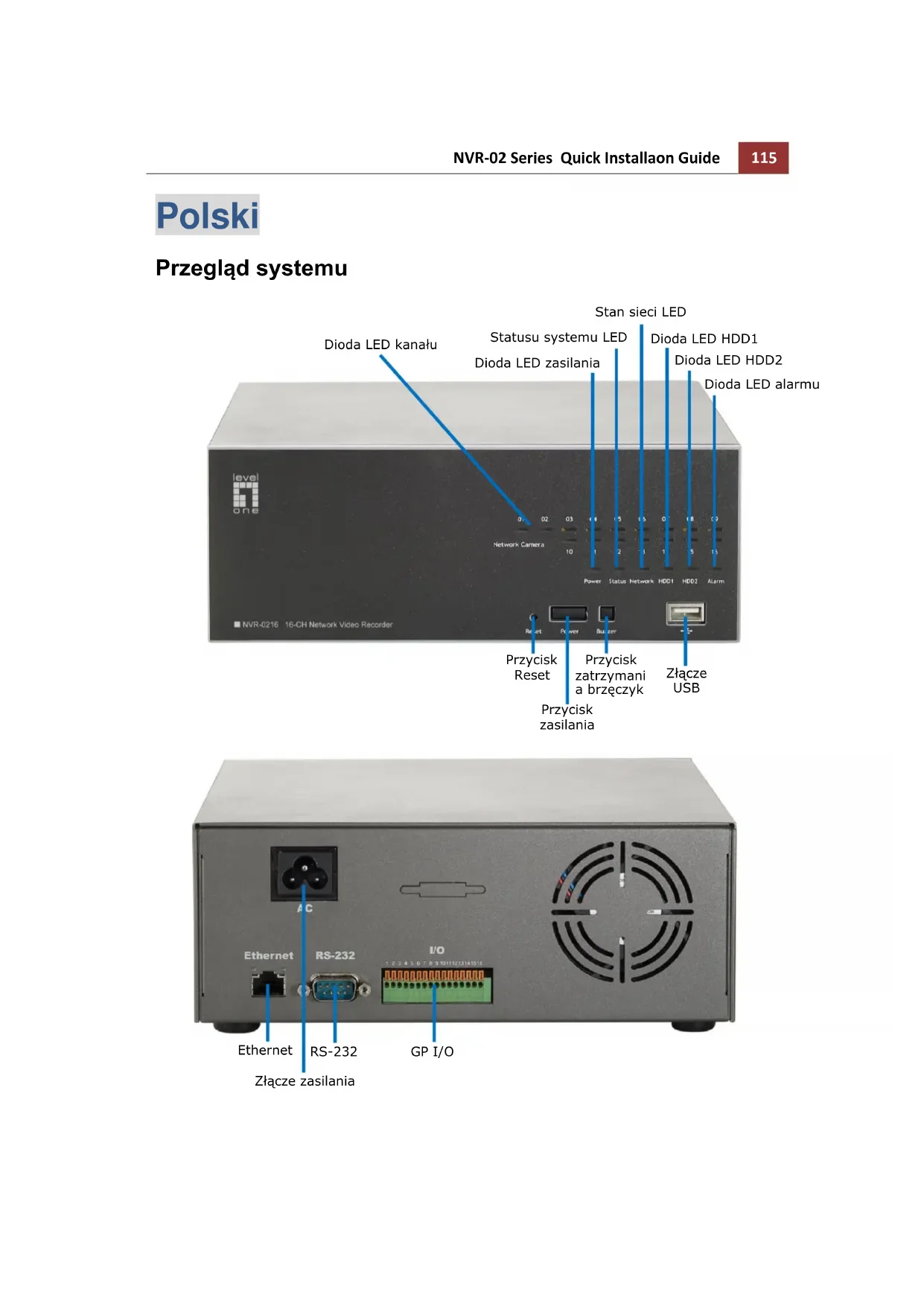

Co oznaczają diody LED na panelu przednim?

Power : zasilanie ; Status : stan systemu ; Network : aktywność sieci ; HDD1/HDD2 : aktywność dysku ; Alarm : alarm aktywny.

Jakie typy kamer są kompatybilne?

NVR współpracuje z kamerami IP LevelOne oraz innych marek korzystających z protokołów ONVIF, RTSP lub własnościowych LevelOne. Zobacz listę kompatybilności na stronie LevelOne.

Jak wykonać kopię zapasową nagrań?

Podłącz pendrive do przedniego portu USB, przejdź do menu kopii zapasowej przez przeglądarkę, wybierz nagrania i kliknij Backup.

INSTRUKCJA OBSŁUGI NVR0208 LEVELONE

Instalacja dysku twardego

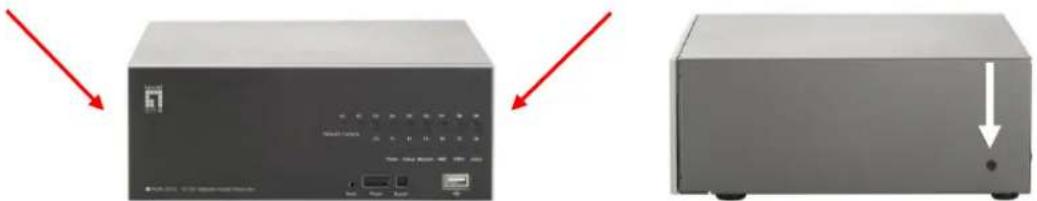

1. Rozpocznij poprzez odkręcenie śrub z boku.

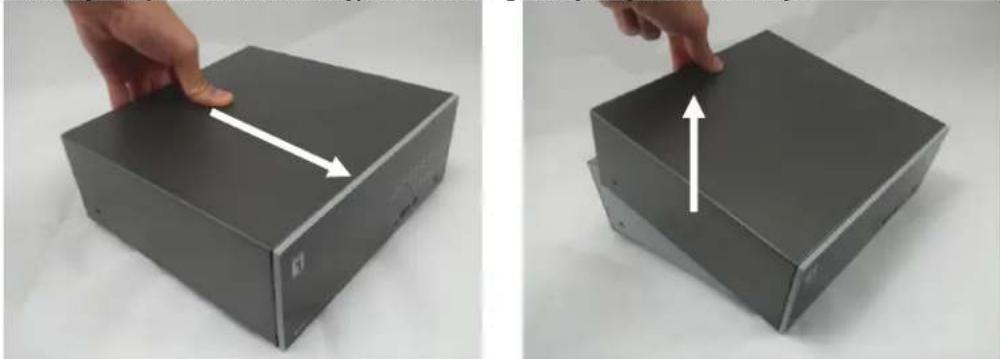

1. Naciśnij do przodu, a następnie unieś górną część obudowy.

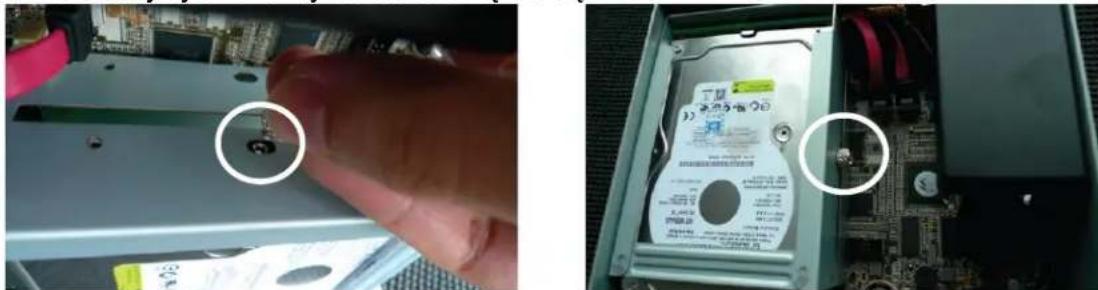

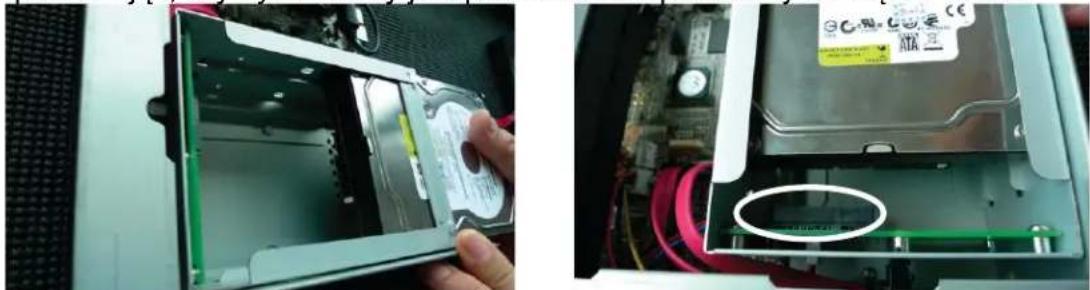

1. Zlokalizuj tacę dysku twardego i przesuń dysk twardy do złącza SATA, sprawdzając, czy dysk twardy jest prawidłowo dopasowany do złącza SATA.

1. Zamocuj dysk twardy dostarczoną śrubą.

1. Założ z powrotem górną część obudowy i przymocuj ją do dolnej części obudowy.

Podłącz do NVR

Dostępne są różne sposoby podłączenia NVR, a poniżej zamieszczono sugerowane metody dla różnych konfiguracji sieci:

Używanie programu narzędziowego LevelOne Device Search

Jeśli NVR zostanie umieszczony w sieci korporacji lub w sieci lokalnej, w której znajduje się już serwer DHCP należy uruchomić w komputerze program narzędziowy "LevelOne Device Search", który znajduje się w tej samej sieci i zlokalizować NVR z adresem IP, przypisanym przez głównego poziomu serwer DHCP.

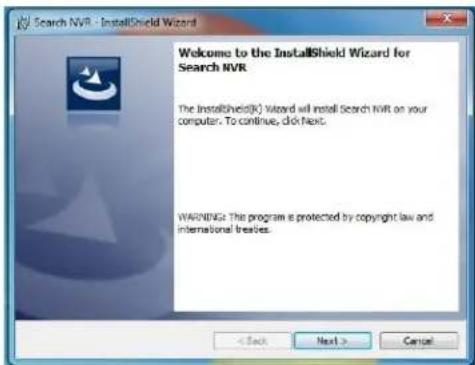

W celu rozpoczęcia, uruchom z płyty CD program narzędziowy "Device Search" i wykonaj instalację:

Po zakończeniu instalacji, sprawdź opcję "Launch the program" i kliknij "Zakończ".

Wyszukiwanie powinno zacząć się automatycznie i powinien wyświetlić się jego stan.

NVR należy zlokalizować i powinien zostać wyświetlony jego adres.

IP Address	Http Port	Brand	Modal		MAC Address
192.168.0.3	80	LevelOne	NVR-0216		00-22-4e-c0-05-05
192.168.0.17	80	Level1	NVR-0104	4-CH	00-22-4e-f0-01-50
192.168.0.40	80	Level1	NVR-0216	16-CH	00-22-4e-c0-01-c8

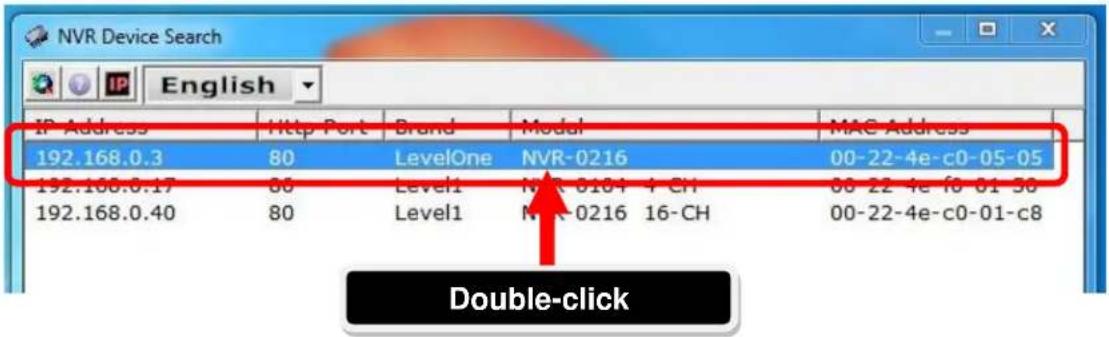

Kliknij dwukrotnie NVR, po czym program wyszukiwania powinien automatycznie uzyskać dostęp do administracyjnej strony sieci web NVR z domyślnej przeglądarki.

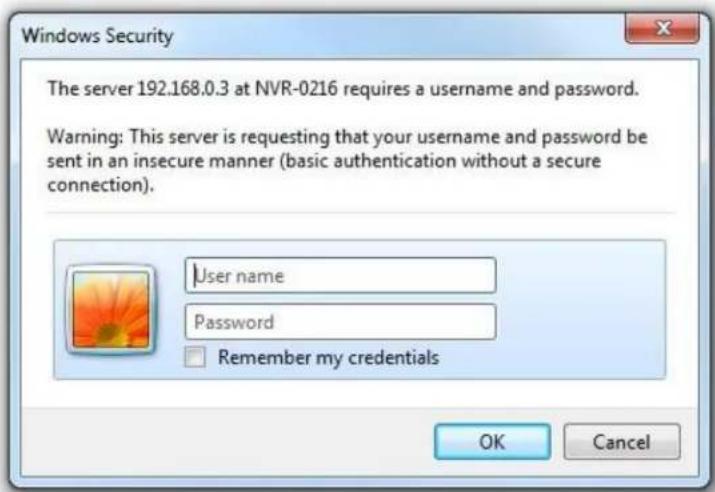

Powinno pojawić się polecenie wprowadzenia nazwy użytkownika i hasła NVR. Wprowadź domyślną nazwę użytkownika "root" i hasło "root", a następnie kliknij "OK" w celu przejścia do systemu.

Dostęp NVR z jego domyślnym adresem IP

NVR jest dostarczany ze wstępnie skonfigurowanym, statycznym adresem IP "192.168.101.50". Jednakże, jest on używany wyłącznie przy braku serwera DHCP w sieci. NVR włączy funkcję serwera DHCP i będzie działać jako serwer DHCP w sieci.

W celu połączenia z NVR, podłącz komputer PC bezpośrednio do NVR kablem skrosowanym Ethernet CAT5. Połącz się z NVR z przeglądarki sieci web, poprzez jej adres IP.

Ponownie powinno pojawić się polecenie wprowadzenia nazwy użytkownika i hasła. Wprowadź domyślną nazwę użytkownika "root" i hasło "root", a następnie kliknij "OK" w celu przejścia do systemu.

Dodaj kamerę

Automatyczne wyszukiwanie

1. Kliknij przycisk "Szukaj", aby wyszukać kamere.

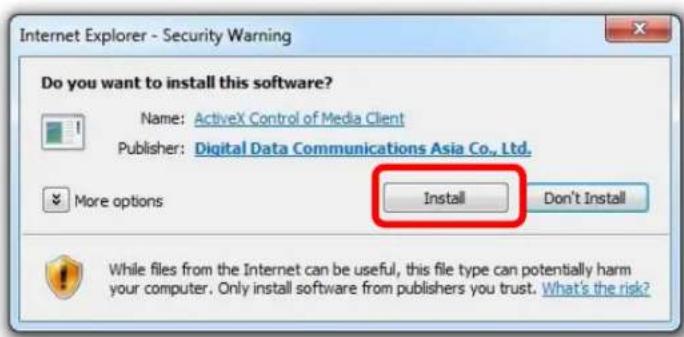

1. Pojawi się polecenie instalacji komponentu Active Control w celu prawidłowego wyszukania funkcji. Przejdź dalej i kliknij "Zainstaluj"

1. Następnie rozpocznie się wyszukiwanie i wyświetlony zostanie jego stan:

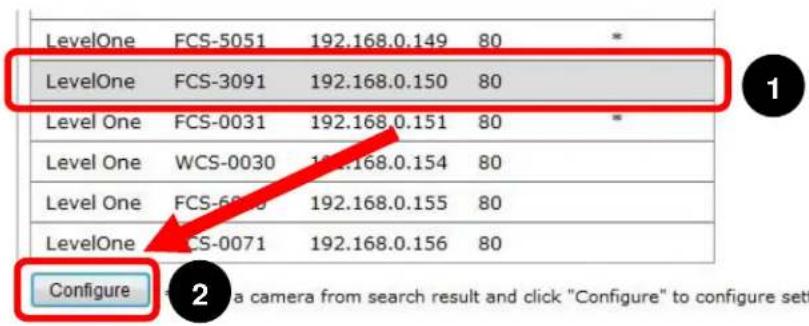

1. Na liście powinny powinny być wyświetlone znalezione kamery, wystarczy zaznaczyć kamerę na liście i nacisnąć "Konfiguruj".

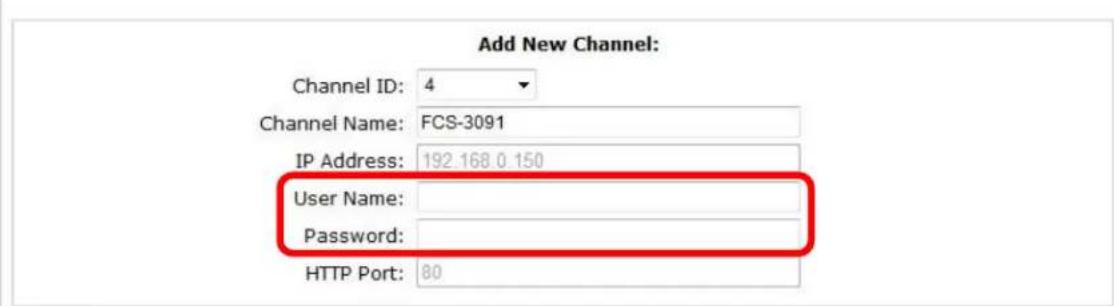

1. W części "Informacje o kamerze" powinna być wyświetlona nazwa użytkownika i hasło. Wprowadź nazwę użytkownika i wybierz kanał ID oraz nazwę kamery.

1. Kliknij "Wykryj", aby ustanowić połączenie pomiędzy nagrywarką i kamerą. Po pomyślnym nawiązaniu połączenia, powinny zostać rozesłane i wyświetlone pokazane poniżej informacje.

Detect

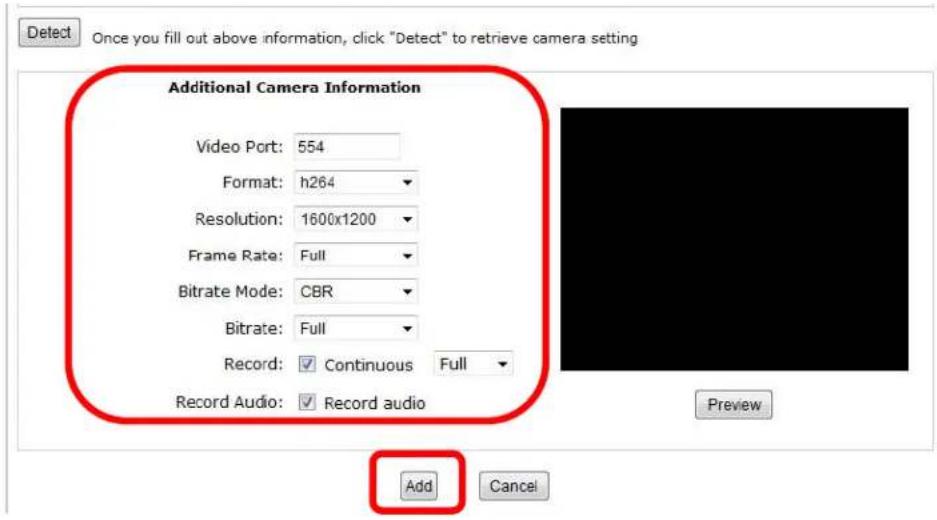

1. Wyreguluj zgodnie z wymaganiem format video, częstotliwość przesyłania klatek, rozdzielczość lub szybkość przesyłania danych...itd., a następnie kliknij "Dodaj", aby zakończyć dodawanie kamery.

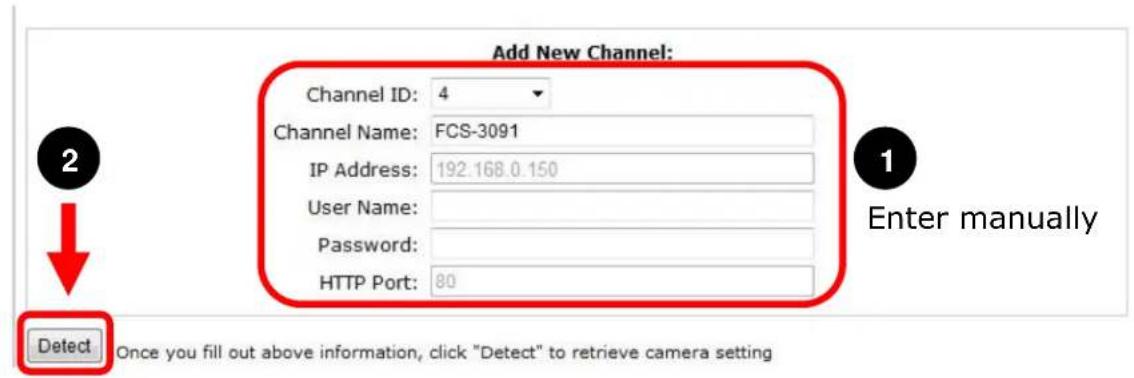

Dodaj kamerę ręcznie

Wykonaj opisaną powyżej instrukcję, ale zamiast użycia funkcji "Szukaj", ręcznie wprowadź adres IP kamery i informacje poufne w polu "Informacje kamery", a następnie wykonaj czynności 6 \~ 7 opisane powyżej.
