HVE9100 - Konwerter audio/wideo LEVELONE - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia HVE9100 LEVELONE w formacie PDF.
| Typ produktu | Konwerter audio/wideo HDMI |
| Marka | LevelOne |
| Model | HVE9100 |
| Obsługiwane rozdzielczości (nadajnik) | 480p, 720p, 1080i, 1080p, 4K2K (30Hz), Bypass |
| Obsługiwane rozdzielczości (odbiornik) | 800x600 do 1920x1200, 1920x1080i/p, EDID lokalny |
| Obsługiwane częstotliwości | 50Hz, 60Hz w zależności od rozdzielczości |
| Łączność | HDMI (wejście/wyjście), Ethernet (połączenie nadajnik-odbiornik) |
| Ustawienia EDID | Przełącznik DIP 4-pozycyjny na nadajniku i odbiorniku |
| Zasilanie | Przez zasilacz sieciowy (nieokreślony, szacowany: 5V DC) |
| Wymiary (szacowane) | Około 120 x 80 x 25 mm (sztuka) |
| Waga (szacowana) | Około 200 g na sztukę |
| Temperatura pracy | 0 °C do 50 °C |
| Wilgotność pracy | 20 % do 80 % RH (bez kondensacji) |
| Konserwacja i czyszczenie | Odłączyć przed czyszczeniem. Używać suchej, miękkiej szmatki. Nie używać płynnych ani ściernych środków. |
| Bezpieczeństwo | Używać tylko dostarczonego zasilacza. Nie narażać na wilgoć. Odłączyć w przypadku burzy. |
| Części zamienne i naprawialność | Brak części naprawialnych przez użytkownika. Skontaktować się z serwisem LevelOne w celu naprawy. |
| Informacje ogólne | Zgodny z normami CE. Wyprodukowano w Chinach. Gwarancja: 2 lata (szacowana). |
Często zadawane pytania - HVE9100 LEVELONE
Pytania użytkowników dotyczące HVE9100 LEVELONE
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Konwerter audio/wideo w formacie PDF za darmo! Znajdź swoją instrukcję HVE9100 - LEVELONE i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. HVE9100 marki LEVELONE.

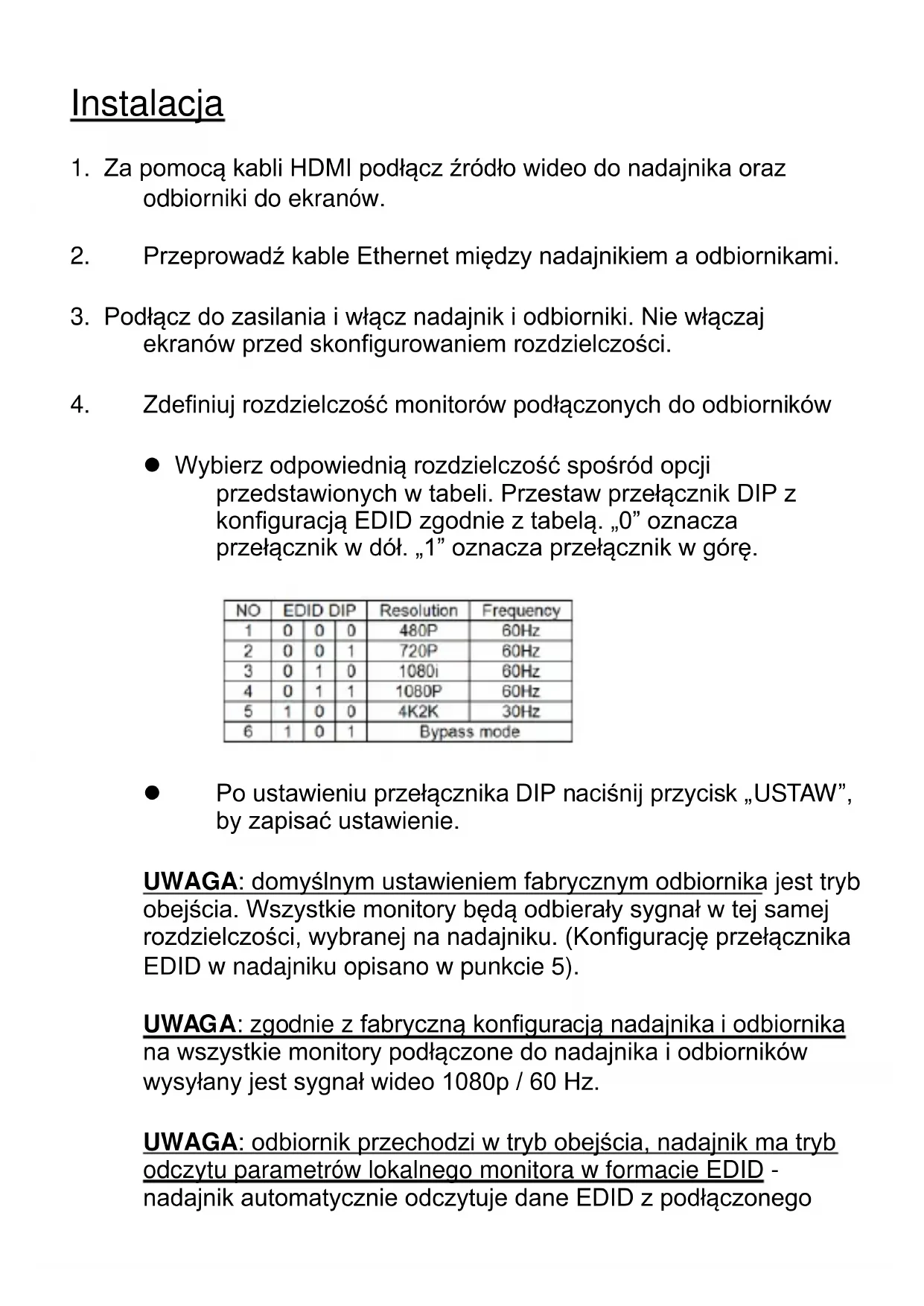

INSTRUKCJA OBSŁUGI HVE9100 LEVELONE
- Za pomocą kabli HDMI podłącz źródło wideo do nadajnika oraz odbiorniki do ekranów.
- Przeprowadź kable Ethernet między nadajnikiem a odbiornikami.
- Podłącz do zasilania i włącz nadajnik i odbiorniki. Nie włączaj ekranów przed skonfigurowaniem rozdzielczości.
- Zdefiniuj rozdzielczość monitorów podłączonych do odbiorników
- Wybierz odpowiednią rozdzielczość spośród opcji przedstawionych w tabeli. Przestaw przełącznik DIP z konfiguracją EDID zgodnie z tabelą. „0” oznacza przełącznik w dół. „1” oznacza przełącznik w górę.
| NO | EDID DIP | Resolution | Frequency | ||
| 1 | 0 | 0 | 0 | 480P | 60Hz |
| 2 | 0 | 0 | 1 | 720P | 60Hz |
| 3 | 0 | 1 | 0 | 1080i | 60Hz |
| 4 | 0 | 1 | 1 | 1080P | 60Hz |
| 5 | 1 | 0 | 0 | 4K2K | 30Hz |
| 6 | 1 | 0 | 1 | Bypass mode | |
- Po ustawieniu przełącznika DIP naciśnij przycisk „USTAW”, by zapisać ustawienie.
UWAGA: domyślnym ustawieniem fabrycznym odbiornika jest tryb obejścia. Wszystkie monitory będą odbierały sygnał w tej samej rozdzielczości, wybranej na nadajniku. (Konfigurację przełącznika EDID w nadajniku opisano w punkcie 5).
UWAGA: zgodnie z fabryczną konfiguracją nadajnika i odbiornika na wszystkie monitory podłączone do nadajnika i odbiorników wysyłany jest sygnał wideo 1080p / 60 Hz.
UWAGA: odbiornik przechodzi w tryb obejścia, nadajnik ma tryb odczytu parametrów lokalnego monitora w formacie EDID - nadajnik automatycznie odczytuje dane EDID z podłączonego
monitor i przekazuje te same ustawienia do wszystkich monitorów podłączonych do odbiorników. Jeśli do nadajnika nie jest podłączony żaden monitor lokalny, odczyt danych EDID będzie niemożliwy, co może spowodować wystąpienie błędu.
- Określ rozdzielczość monitora podłączonego bezpośrednio do nadajnika. Jeśli przy nadajniku nie jest potrzebny monitor lokalny, pomiń ten krok.
Jeśli obraz na monitorze jest nieprawidłowy lub gdy wymagana jest określona rozdzielczość, określ ustawienia jak poniżej:
- Wybierz odpowiednią rozdzielczość spośród opcji przedstawionych w tabeli. Przestaw przełącznik DIP z konfiguracją EDID zgodnie z tabelą. „0” oznacza przełącznik w dół. „1” oznacza przełącznik w górę.
| NO | EDID DIP | Resolution | Frequency | |||
| 1 | 0 | 0 | 0 | 0 | 800X600 | 60Hz |
| 2 | 0 | 0 | 0 | 1 | 1024X768 | 60Hz |
| 3 | 0 | 0 | 1 | 0 | 1280X720 | 50Hz |
| 4 | 0 | 0 | 1 | 1 | 1280X720 | 60Hz |
| 5 | 0 | 1 | 0 | 0 | 1280X768 | 60Hz |
| 6 | 0 | 1 | 0 | 1 | 1360X768 | 60Hz |
| 7 | 0 | 1 | 1 | 0 | 1366X768 | 60Hz |
| 8 | 0 | 1 | 1 | 1 | 1280X800 | 60Hz |
| NO | EDID DIP | Resolution | Frequency | |||
| 9 | 1 | 0 | 0 | 0 | 1280X1024 | 60Hz |
| 10 | 1 | 0 | 0 | 1 | 1400X1050 | 60Hz |
| 11 | 1 | 0 | 1 | 0 | 1680X1050 | 60Hz |
| 12 | 1 | 0 | 1 | 1 | 1600X1200 | 60Hz |
| 13 | 1 | 1 | 0 | 0 | 1920X1080i | 50Hz |
| 14 | 1 | 1 | 0 | 1 | 1920X1080P | 60Hz |
| 15 | 1 | 1 | 1 | 0 | 1920X1200 | 60Hz |
| 16 | 1 | 1 | 1 | 1 | Read LOCAL OUTPUT EDID | |
- Po ustawieniu przełącznika DIP naciśnij przycisk „USTAW”, by zapisać ustawienie.
UWAGA: nadajnik ma domyślne ustawienie fabryczne 1080p / 60 Hz.
UWAGA: odbiornik przechodzi w tryb obejścia, nadajnik ma tryb odczytu parametrów lokalnego monitora w formacie EDID - nadajnik automatycznie odczytuje dane EDID z podłączonego monitor i przekazuje te same ustawienia do wszystkich monitorów podłączonych do odbiorników. Jeśli do nadajnika nie jest podłączony żaden monitor lokalny, odczyt danych EDID będzie niemożliwy, co może spowodować wystąpienie błędu.
- Włącz urządzenia po stronie nadajnika: źródło wideo i ewentualny lokalny monitor.
- Włącz wszystkie monitory podłączone do odbiorników.
- Użyj pokręteł ostrości i mocy („Focus” i „Gain”), by wyregulować jakość obrazu na monitorze.
