| Тип продукта | Аудио/видео конвертер HDMI |
| Бренд | LevelOne |
| Модель | HVE9100 |
| Поддерживаемые разрешения (передатчик) | 480p, 720p, 1080i, 1080p, 4K2K (30Гц), Bypass |
| Поддерживаемые разрешения (приемник) | 800x600 до 1920x1200, 1920x1080i/p, локальный EDID |
| Поддерживаемые частоты | 50 Гц, 60 Гц в зависимости от разрешения |
| Подключение | HDMI (вход/выход), Ethernet (связь передатчик-приемник) |
| Настройки EDID | DIP-переключатель на 4 позиции на передатчике и приемнике |
| Питание | Через сетевой адаптер (не указано, предположительно: 5 В пост. тока) |
| Размеры (приблизительно) | Примерно 120 x 80 x 25 мм (устройство) |
| Вес (приблизительно) | Примерно 200 г на устройство |
| Рабочая температура | от 0 °C до 50 °C |
| Рабочая влажность | от 20% до 80% отн. влажности (без конденсации) |
| Обслуживание и очистка | Отключайте перед очисткой. Используйте сухую мягкую ткань. Не используйте жидкие или абразивные средства. |
| Безопасность | Используйте только прилагаемый адаптер. Не подвергайте воздействию влаги. Отключайте во время грозы. |
| Запасные части и ремонтопригодность | Нет деталей, подлежащих ремонту пользователем. Для любого ремонта обращайтесь в сервисную службу LevelOne. |
| Общая информация | Соответствует стандартам ЕС. Сделано в Китае. Гарантия: 2 года (приблизительно). |
Часто задаваемые вопросы - HVE9100 LEVELONE
Вопросы пользователей о HVE9100 LEVELONE
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего аудио/видео конвертер в формате PDF бесплатно! Найдите своё руководство HVE9100 - LEVELONE и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. HVE9100 бренда LEVELONE.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HVE9100 LEVELONE
-

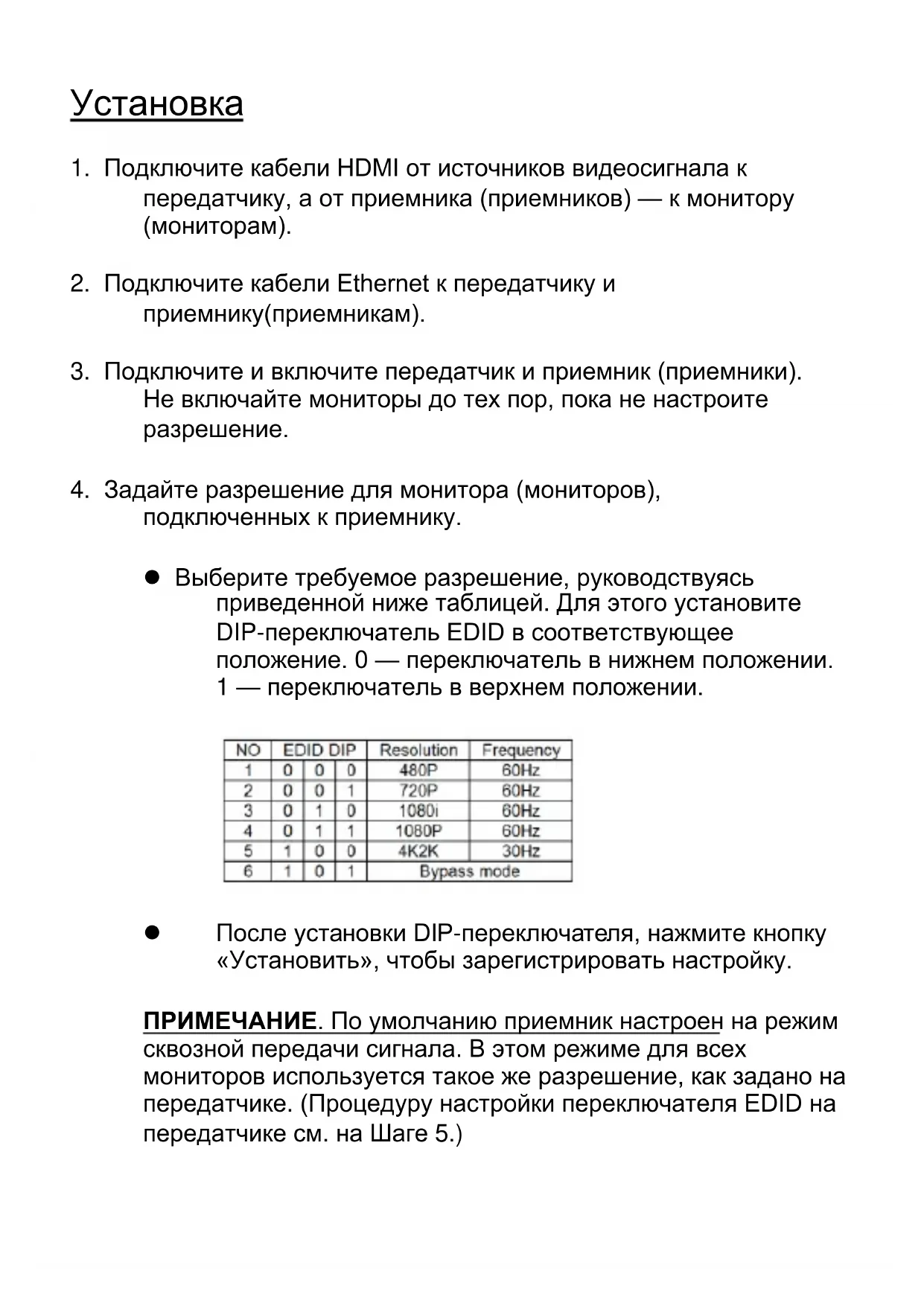

Подключите кабели HDMI от источников видеосигнала к передатчику, а от приемника (приемников) — к монитору (мониторам).
-
Подключите кабели Ethernet к передатчику и приемнику(приемникам).
-
Подключите и включите передатчик и приемник (приемники). Не включайте мониторы до тех пор, пока не настроите разрешение.
-
Задайте разрешение для монитора (мониторов), подключенных к приемнику.
- Выберите требуемое разрешение, руководствуясь приведенной ниже таблицей. Для этого установите DIP-переключатель EDID в соответствующее положение. 0 — переключатель в нижнем положении. 1 — переключатель в верхнем положении.
| NO | EDID DIP | Resolution | Frequency | ||
| 1 | 0 | 0 | 0 | 480P | 60Hz |
| 2 | 0 | 0 | 1 | 720P | 60Hz |
| 3 | 0 | 1 | 0 | 1080i | 60Hz |
| 4 | 0 | 1 | 1 | 1080P | 60Hz |
| 5 | 1 | 0 | 0 | 4K2K | 30Hz |
| 6 | 1 | 0 | 1 | Bypass mode | |
- После установки DIP-переключателя, нажмите кнопку «Установить», чтобы зарегистрировать настройку.
ПРИМЕЧАНИЕ. По умолчанию приемник настроен на режим сквозной передачи сигнала. В этом режиме для всех мониторов используется такое же разрешение, как задано на передатчике. (Процедуру настройки переключателя EDID на передатчике см. на Шаге 5.)
ПРИМЕЧАНИЕ. Настройка передатчика и приемника по умолчанию — для всех подключенных мониторов на передатчике и приемнике задано разрешение видеосигнала 1080р при частоте кадров 60 Гц.
ПРИМЕЧАНИЕ. На приемнике задан режим сквозной передачи видеосигнала, а передатчик считывает EDID С ЛОКАЛЬНОГО МОНИТОРА — передатчик автоматически считывает EDID с подключенного монитора и передает эту настройку на все мониторы, подключенные к приемнику. Если непосредственно к передатчику не подключен локальный монитор, EDID не будет определяться, что может вызвать ошибку отображения.
- Задайте разрешение монитора, подключенного непосредственно к передатчику. Если к передатчику не требуется подключать локальный монитор, пропустите этот шаг.
Если изображение отображается некорректно, или требуется определенное разрешение, задайте настройку, как указано ниже.
- Выберите требуемое разрешение, руководствуясь приведенной ниже таблицей. Для этого установите DIP-переключатель EDID в соответствующее положение. 0 — переключатель в нижнем положении. 1 — переключатель в верхнем положении.
| NO | EDID DIP | Resolution | Frequency | |||
| 1 | 0 | 0 | 0 | 0 | 800X600 | 60Hz |
| 2 | 0 | 0 | 0 | 1 | 1024X768 | 60Hz |
| 3 | 0 | 0 | 1 | 0 | 1280X720 | 50Hz |
| 4 | 0 | 0 | 1 | 1 | 1280X720 | 60Hz |
| 5 | 0 | 1 | 0 | 0 | 1280X768 | 60Hz |
| 6 | 0 | 1 | 0 | 1 | 1360X768 | 60Hz |
| 7 | 0 | 1 | 1 | 0 | 1366X768 | 60Hz |
| 8 | 0 | 1 | 1 | 1 | 1280X800 | 60Hz |
| NO | EDID DIP | Resolution | Frequency | |||
| 9 | 1 | 0 | 0 | 0 | 1280X1024 | 60Hz |
| 10 | 1 | 0 | 0 | 1 | 1400X1050 | 60Hz |
| 11 | 1 | 0 | 1 | 0 | 1680X1050 | 60Hz |
| 12 | 1 | 0 | 1 | 1 | 1600X1200 | 60Hz |
| 13 | 1 | 1 | 0 | 0 | 1920X1080i | 50Hz |
| 14 | 1 | 1 | 0 | 1 | 1920X1080P | 60Hz |
| 15 | 1 | 1 | 1 | 0 | 1920X1200 | 60Hz |
| 16 | 1 | 1 | 1 | 1 | Read LOCAL OUTPUT EDID | |
- После установки DIP-переключателя, нажмите кнопку «Установить», чтобы зарегистрировать настройку.
ПРИМЕЧАНИЕ. По умолчанию передатчик настроен на разрешение видеосигнала 1080р при частоте кадров 60 Гц.
ПРИМЕЧАНИЕ. На приемнике задан режим сквозной передачи видеосигнала, а передатчик считывает EDID С ЛОКАЛЬНОГО МОНИТОРА — передатчик автоматически считывает EDID с подключенного монитора и передает эту настройку на все мониторы, подключенные к приемнику. Если непосредственно к передатчику не подключен локальный монитор, EDID не будет определяться, что может вызвать ошибку отображения.
- Включите устройства, подключенные к передатчику — локальный монитор (если имеется) и источник видеосигнала).
- Включите все мониторы, подключенные к приемнику.
- При помощи регуляторов «Фокус» и «Усиление» настройке качество изображения на мониторах.
