HVE9100 - Convertitore audio/video LEVELONE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Convertitore audio/video HDMI
Marca	LevelOne
Modello	HVE9100
Risoluzioni supportate (trasmettitore)	480p, 720p, 1080i, 1080p, 4K2K (30Hz), Bypass
Risoluzioni supportate (ricevitore)	800x600 a 1920x1200, 1920x1080i/p, EDID locale
Frequenze supportate	50Hz, 60Hz in base alla risoluzione
Connettività	HDMI (ingresso/uscita), Ethernet (collegamento trasmettitore-ricevitore)
Impostazioni EDID	Interruttore DIP a 4 posizioni su trasmettitore e ricevitore
Alimentazione	Tramite adattatore di rete (non specificato, stima: 5V DC)
Dimensioni (stima)	Circa 120 x 80 x 25 mm (unità)
Peso (stima)	Circa 200 g per unità
Temperatura di funzionamento	0 °C a 50 °C
Umidità di funzionamento	20 % a 80 % UR (senza condensa)
Manutenzione e pulizia	Scollegare prima della pulizia. Utilizzare un panno asciutto e morbido. Non utilizzare prodotti liquidi o abrasivi.
Sicurezza	Utilizzare solo l'adattatore fornito. Non esporre all'umidità. Scollegare in caso di temporale.
Parti di ricambio e riparabilità	Nessuna parte riparabile dall'utente. Contattare il servizio post-vendita LevelOne per qualsiasi riparazione.
Informazioni generali	Conforme alle norme CE. Prodotto in Cina. Garanzia: 2 anni (stima).

Domande frequenti - HVE9100 LEVELONE

Quali cavi sono necessari per collegare il trasmettitore e il ricevitore?

Utilizzare un cavo HDMI tra la sorgente video e il trasmettitore, un cavo Ethernet (Cat5e/6) tra il trasmettitore e il ricevitore, e un cavo HDMI tra il ricevitore e lo schermo.

Come regolare la risoluzione sul ricevitore?

Sul ricevitore, impostare gli interruttori DIP EDID seguendo la tabella nel manuale (posizioni 0 o 1). Quindi premere il pulsante 'IMPOSTA' per memorizzare. La modalità predefinita è Bypass.

Cosa significa la modalità Bypass?

In modalità Bypass, il ricevitore trasmette la risoluzione impostata dal trasmettitore senza conversione. È l'impostazione predefinita di fabbrica del ricevitore.

Come configurare il trasmettitore per utilizzare l'EDID di un monitor locale?

Sul trasmettitore, impostare gli interruttori DIP sulla posizione 'Read LOCAL OUTPUT EDID' (1 1 1 1). Premere 'IMPOSTA'. Il trasmettitore leggerà l'EDID del monitor collegato alla sua uscita locale e lo applicherà a tutti i ricevitori.

Cosa fare se nessun monitor locale è collegato al trasmettitore?

Se si utilizza la modalità 'Read LOCAL OUTPUT EDID' senza monitor, l'EDID non può essere rilevato, causando un errore di visualizzazione. Utilizzare invece un'impostazione manuale della risoluzione tramite gli interruttori DIP.

Perché il mio schermo non mostra nulla?

Verificare i collegamenti HDMI ed Ethernet. Assicurarsi che trasmettitore e ricevitore siano accesi. Verificare che la risoluzione sia impostata correttamente (DIP + pulsante IMPOSTA). Accendere la sorgente video per ultima.

Posso usare cavi Ethernet più lunghi di 100 metri?

La distanza massima consigliata è di 100 metri con un cavo Cat5e/6 di qualità. Oltre, il segnale potrebbe degradarsi.

Come regolare la qualità dell'immagine?

Utilizzare i pulsanti 'Messa a fuoco' e 'Guadagno' sul ricevitore per ottimizzare l'immagine. Regolare prima la messa a fuoco, poi il guadagno per ridurre il rumore.

Il dispositivo è compatibile con il 4K?

Sì, il trasmettitore supporta la risoluzione 4K2K a 30Hz. Assicurarsi che il ricevitore sia impostato su una modalità compatibile (ad esempio Bypass) e che i cavi siano adatti.

Dove posso scaricare il manuale completo?

Il manuale completo è disponibile gratuitamente in formato PDF sul sito notice-facile.com cercando 'LevelOne HVE9100'. È possibile anche richiedere una traduzione via email.

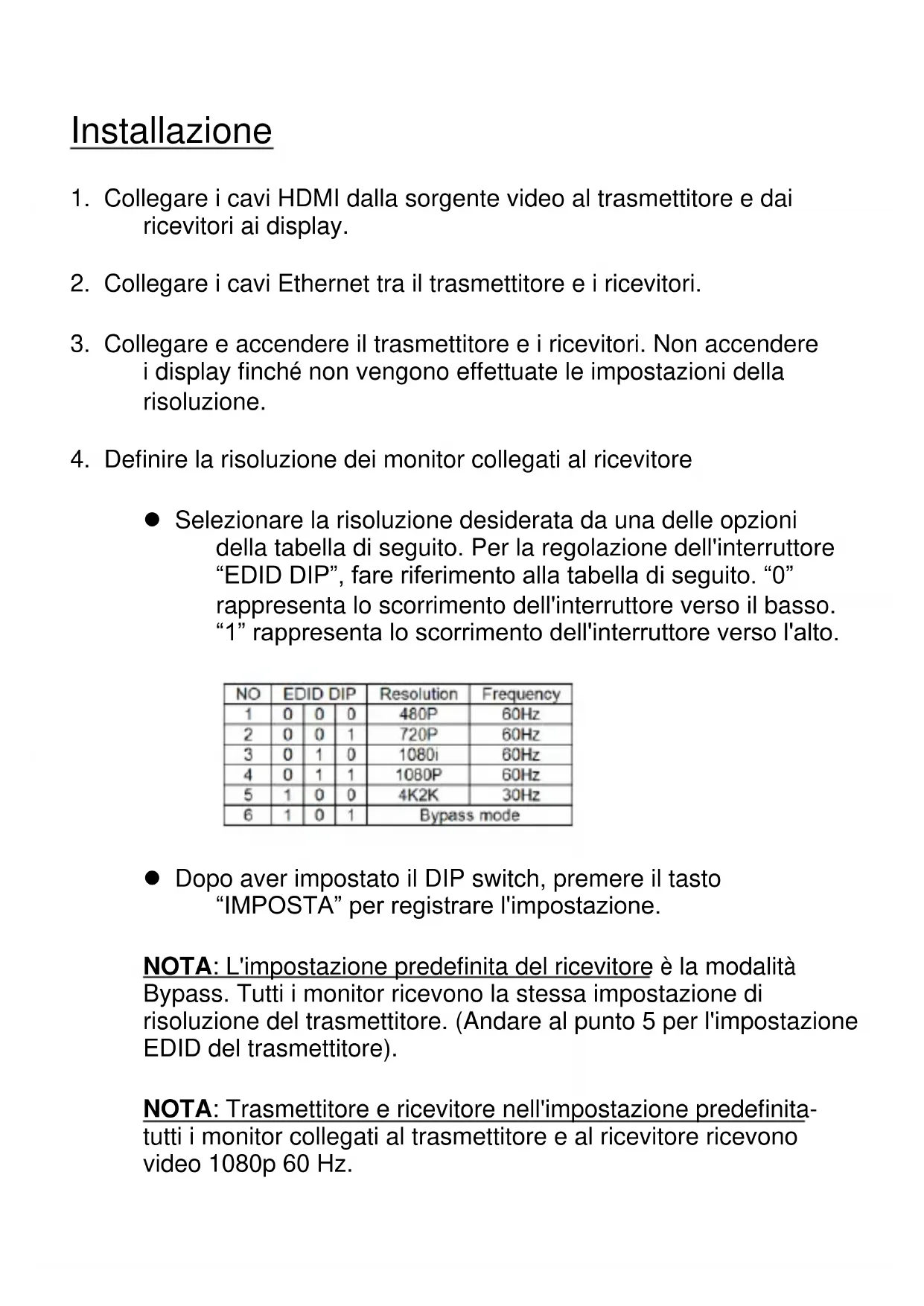

MANUALE UTENTE HVE9100 LEVELONE

1. Collegare i cavi HDMI dalla sorgente video al trasmettitore e dai ricevitori ai display.

2. Collegare i cavi Ethernet tra il trasmettitore e i ricevitori.

3. Collegare e accendere il trasmettitore e i ricevitori. Non accendere i display finché non vengono effettuate le impostazioni della risoluzione.

4. Definire la risoluzione dei monitor collegati al ricevitore

- Selezionare la risoluzione desiderata da una delle opzioni della tabella di seguito. Per la regolazione dell'interruttore "EDID DIP", fare riferimento alla tabella di seguito. "0" rappresenta lo scorrimento dell'interruttore verso il basso. "1" rappresenta lo scorrimento dell'interruttore verso l'alto.

NO	EDID DIP			Resolution	Frequency
1	0	0	0	480P	60Hz
2	0	0	1	720P	60Hz
3	0	1	0	1080i	60Hz
4	0	1	1	1080P	60Hz
5	1	0	0	4K2K	30Hz
6	1	0	1	Bypass mode

- Dopo aver impostato il DIP switch, premere il tasto "IMPOSTA" per registrare l'impostazione.

NOTA: L'impostazione predefinita del ricevitore è la modalità Bypass. Tutti i monitor ricevono la stessa impostazione di risoluzione del trasmettitore. (Andare al punto 5 per l'impostazione EDID del trasmettitore).

NOTA: Trasmettitore e ricevitore nell'impostazione predefinita-tutti i monitor collegati al trasmettitore e al ricevitore ricevono video 1080p 60 Hz.

NOTA: Ricevitore in modalità Bypass, trasmettitore in Leggi EDID USCITA LOCALE- Il trasmettitore legge automaticamente EDID dal monitor collegato e invia la stessa impostazione a tutti i monitor collegati al ricevitore. Quando nessun monitor locale è direttamente collegato al trasmettitore, EDID non è rilevabile e potrebbe presentare un errore di visualizzazione.

1. Definire la risoluzione di visualizzazione del monitor collegato direttamente al trasmettitore. Se non è richiesta la visualizzazione locale sul trasmettiroe, saltare questo punto.

Se il display non visualizza o è necessaria una risoluzione specifica, definire l'impostazione di seguito.

- Selezionare la risoluzione desiderata da una delle opzioni della tabella di seguito. Per la regolazione dell'interruttore "EDID DIP", fare riferimento alla tabella di seguito. "0" rappresenta lo scorrimento dell'interruttore verso il basso. "1" rappresenta lo scorrimento dell'interruttore verso l'alto.

NO	EDID DIP				Resolution	Frequency
1	0	0	0	0	800X600	60Hz
2	0	0	0	1	1024X768	60Hz
3	0	0	1	0	1280X720	50Hz
4	0	0	1	1	1280X720	60Hz
5	0	1	0	0	1280X768	60Hz
6	0	1	0	1	1360X768	60Hz
7	0	1	1	0	1366X768	60Hz
8	0	1	1	1	1280X800	60Hz

NO	EDID DIP				Resolution	Frequency
9	1	0	0	0	1280X1024	60Hz
10	1	0	0	1	1400X1050	60Hz
11	1	0	1	0	1680X1050	60Hz
12	1	0	1	1	1600X1200	60Hz
13	1	1	0	0	1920X1080i	50Hz
14	1	1	0	1	1920X1080P	60Hz
15	1	1	1	0	1920X1200	60Hz
16	1	1	1	1	Read LOCAL OUTPUT EDID

- Dopo aver impostato il DIP switch, premere il tasto "IMPOSTA" per registrare l'impostazione.

NOTA: L'impostazione predefinita del trasmettitore è video 1080p 60 Hz.

NOTA: Ricevitore in modalità Bypass, trasmettitore in Leggi EDID USCITA LOCALE- Il trasmettitore legge automaticamente EDID dal monitor collegato e invia la stessa impostazione a tutti i monitor collegati al ricevitore. Quando nessun monitor locale è direttamente collegato al trasmettitore, EDID non è rilevabile e

potrebbe presentare un errore di visualizzazione.

1. Accendere i dispositivi collegato sul lato trasmettitore - monitor locale (se presente) e sorgente video.
2. Accendere tutti i monitor collegati al ricevitore.
3. Usare le manopole “Fuoco” e “Guadagno” per regolare la qualità dell'immagine del monitor.

Instalacja

EC Dichiarazione di conformità

In fabbricante Digital Data Communications GmbH

Indirizzo Hohe Straße 1, 44139 Dortmund, Germany

Dichiara qui di seguito che il prodotto

Tipo HDMI extender

Risulta in conformità a quanto previsto dalle seguenti direttive comunitarie:

■ 2004/108/EC

Sono stati applicati i seguenti standard per assicurarne la conformità:

EN55022:2010 Class B

IEC 61000-3-2:2005+A1:2008+A2:2009

IEC 61000-3-3:2013

EN55024:2010

Il simbolo CE conferma che questo prodotto è conforme ai suddetti standard e regolamentazioni.

Amanda(Shu-Wen) Chen

Name (Full Name)

Geschäftsführerin

Title/ Department

2016/2/22

Date
