| Produkttyp | HDMI Audio-/Video-Konverter |
| Marke | LevelOne |
| Modell | HVE9100 |
| Unterstützte Auflösungen (Sender) | 480p, 720p, 1080i, 1080p, 4K2K (30Hz), Bypass |
| Unterstützte Auflösungen (Empfänger) | 800x600 bis 1920x1200, 1920x1080i/p, lokales EDID |
| Unterstützte Frequenzen | 50Hz, 60Hz je nach Auflösung |
| Anschlussmöglichkeiten | HDMI (Eingang/Ausgang), Ethernet (Sender-Empfänger-Verbindung) |
| EDID-Einstellungen | 4-poliger DIP-Schalter am Sender und Empfänger |
| Stromversorgung | Über Netzteil (nicht spezifiziert, geschätzt: 5V DC) |
| Abmessungen (geschätzt) | Ca. 120 x 80 x 25 mm (Einheit) |
| Gewicht (geschätzt) | Ca. 200 g pro Einheit |
| Betriebstemperatur | 0 °C bis 50 °C |
| Betriebsfeuchtigkeit | 20 % bis 80 % relative Luftfeuchtigkeit (nicht kondensierend) |
| Wartung und Reinigung | Vor der Reinigung Netzstecker ziehen. Ein trockenes, weiches Tuch verwenden. Keine flüssigen oder scheuernden Reinigungsmittel verwenden. |
| Sicherheit | Nur das mitgelieferte Netzteil verwenden. Nicht Feuchtigkeit aussetzen. Bei Gewitter Netzstecker ziehen. |
| Ersatzteile und Reparierbarkeit | Keine vom Benutzer reparierbaren Teile. Für Reparaturen wenden Sie sich an den LevelOne-Kundendienst. |
| Allgemeine Informationen | CE-konform. Hergestellt in China. Garantie: 2 Jahre (geschätzt). |
Häufig gestellte Fragen - HVE9100 LEVELONE
Benutzerfragen zu HVE9100 LEVELONE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Audio-/Video-Konverter kostenlos im PDF-Format! Finden Sie Ihr Handbuch HVE9100 - LEVELONE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. HVE9100 von der Marke LEVELONE.
BEDIENUNGSANLEITUNG HVE9100 LEVELONE

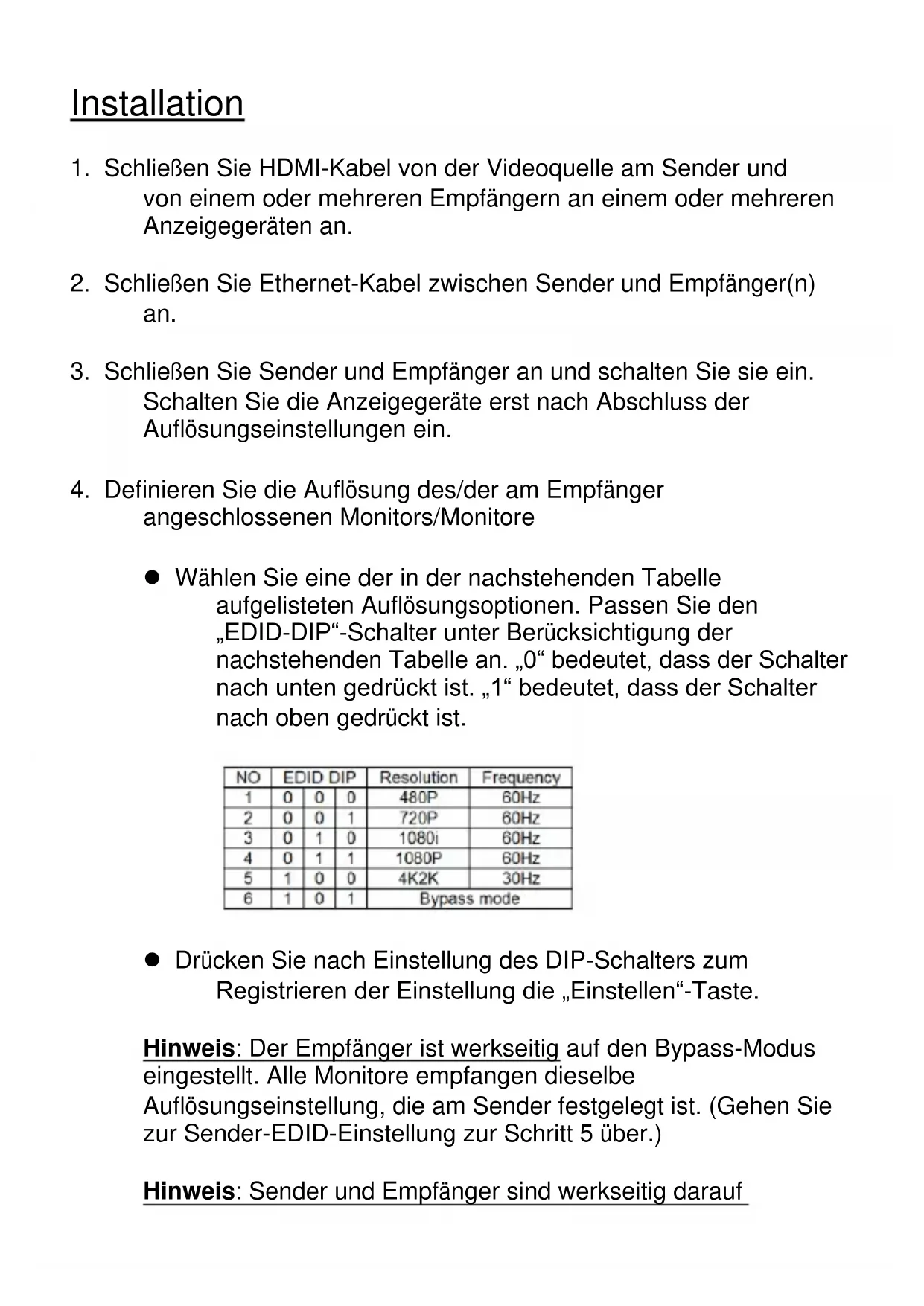

- Schließen Sie HDMI-Kabel von der Videoquelle am Sender und von einem oder mehreren Empfängern an einem oder mehreren Anzeigegeräten an.
- Schließen Sie Ethernet-Kabel zwischen Sender und Empfänger(n) an.
- Schließen Sie Sender und Empfänger an und schalten Sie sie ein. Schalten Sie die Anzeigegeräte erst nach Abschluss der Auflösungseinstellungen ein.
- Definieren Sie die Auflösung des/der am Empfänger angeschlossenen Monitors/Monitore
- Wählen Sie eine der in der nachstehenden Tabelle aufgelisteten Auflösungsoptionen. Passen Sie den „EDID-DIP“-Schalter unter Berücksichtigung der nachstehenden Tabelle an. „0“ bedeutet, dass der Schalter nach unten gedrückt ist. „1“ bedeutet, dass der Schalter nach oben gedrückt ist.
| NO | EDID DIP | Resolution | Frequency | ||
| 1 | 0 | 0 | 0 | 480P | 60Hz |
| 2 | 0 | 0 | 1 | 720P | 60Hz |
| 3 | 0 | 1 | 0 | 1080i | 60Hz |
| 4 | 0 | 1 | 1 | 1080P | 60Hz |
| 5 | 1 | 0 | 0 | 4K2K | 30Hz |
| 6 | 1 | 0 | 1 | Bypass mode | |
- Drücken Sie nach Einstellung des DIP-Schalters zum Registrieren der Einstellung die „Einstellen“-Taste.
Hinweis: Der Empfänger ist werkseitig auf den Bypass-Modus eingestellt. Alle Monitore empfangen dieselbe Auflösungseinstellung, die am Sender festgelegt ist. (Gehen Sie zur Sender-EDID-Einstellung zur Schritt 5 über.)
Hinweis: Sender und Empfänger sind werkseitig darauf
eingestellt, dass alle an Sender und Empfänger angeschlossenen Monitore Videosignale bei 1080p, 60 Hz empfangen.
Hinweis: Empfänger ist auf Bypass-Modus, Sender auf LOKALE AUSGABE-EDID lesen eingestellt – der Sender liest automatisch EDID vom angeschlossenen Monitor und speist dieselbe Einstellung an allen am Empfänger angeschlossenen Monitoren ein. Wenn kein lokaler Monitor direkt mit dem Sender verbunden ist, können EDID nicht erkannt werden und es kommt möglicherweise zu einem Anzeigefehler.
- Definieren Sie die Anzeigeaufösung des direkt am Sender angeschlossenen Monitors. Falls kein lokales Anzeigegerät am Sender benötigt wird, überspringen Sie diesen Schritt.
Falls das Anzeigegerät nicht wie gewünscht anzeigt oder eine spezifische Auflösung benötigt wird, können Sie die Einstellung wie nachstehend beschrieben festlegen.
- Wählen Sie eine der in der nachstehenden Tabelle aufgelisteten Auflösungsoptionen. Passen Sie den „EDID-DIP“-Schalter unter Berücksichtigung der nachstehenden Tabelle an. „0“ bedeutet, dass der Schalter nach unten gedrückt ist. „1“ bedeutet, dass der Schalter nach oben gedrückt ist.
| NO | EDID DIP | Resolution | Frequency | |||
| 1 | 0 | 0 | 0 | 0 | 800X600 | 60Hz |
| 2 | 0 | 0 | 0 | 1 | 1024X768 | 60Hz |
| 3 | 0 | 0 | 1 | 0 | 1280X720 | 50Hz |
| 4 | 0 | 0 | 1 | 1 | 1280X720 | 60Hz |
| 5 | 0 | 1 | 0 | 0 | 1280X768 | 60Hz |
| 6 | 0 | 1 | 0 | 1 | 1360X768 | 60Hz |
| 7 | 0 | 1 | 1 | 0 | 1366X768 | 60Hz |
| 8 | 0 | 1 | 1 | 1 | 1280X800 | 60Hz |
| NO | EDID DIP | Resolution | Frequency | |||
| 9 | 1 | 0 | 0 | 0 | 1280X1024 | 60Hz |
| 10 | 1 | 0 | 0 | 1 | 1400X1050 | 60Hz |
| 11 | 1 | 0 | 1 | 0 | 1680X1050 | 60Hz |
| 12 | 1 | 0 | 1 | 1 | 1600X1200 | 60Hz |
| 13 | 1 | 1 | 0 | 0 | 1920X1080i | 50Hz |
| 14 | 1 | 1 | 0 | 1 | 1920X1080P | 60Hz |
| 15 | 1 | 1 | 1 | 0 | 1920X1200 | 60Hz |
| 16 | 1 | 1 | 1 | 1 | Read LOCAL OUTPUT EDID | |
- Drücken Sie nach Einstellung des DIP-Schalters zum Registrieren der Einstellung die „Einstellen“-Taste.
Hinweis: Der Sender ist werkseitig auf Videosignale bei 1080p, 60 Hz eingestellt.
Hinweis: Empfänger ist auf Bypass-Modus, Sender auf LOKALE AUSGABE-EDID lesen eingestellt – der Sender liest automatisch EDID vom angeschlossenen Monitor und speist dieselbe Einstellung an allen am Empfänger angeschlossenen Monitoren ein. Wenn kein lokaler Monitor direkt mit dem Sender verbunden ist, können EDID nicht erkannt werden und es kommt möglicherweise zu einem Anzeigefehler.
- Schalten Sie die an der Senderseite angeschlossenen Geräte ein, d. h. den lokalen Monitor (falls vorhanden) und die Videoquelle.
- Schalten Sie alle am Empfänger angeschlossenen Monitore ein.
- Stimmen Sie die Bildqualität des Monitors mit den Knöpfen „Fokus“ und „Verstärkung“ ab.
