| Τύπος προϊόντος | Μετατροπέας ήχου/βίντεο HDMI |
| Μάρκα | LevelOne |
| Μοντέλο | HVE9100 |
| Υποστηριζόμενες αναλύσεις (πομπός) | 480p, 720p, 1080i, 1080p, 4K2K (30Hz), Bypass |
| Υποστηριζόμενες αναλύσεις (δέκτης) | 800x600 έως 1920x1200, 1920x1080i/p, τοπικό EDID |
| Υποστηριζόμενες συχνότητες | 50Hz, 60Hz ανάλογα με την ανάλυση |
| Συνδεσιμότητα | HDMI (είσοδος/έξοδος), Ethernet (σύνδεση πομπού-δέκτη) |
| Ρυθμίσεις EDID | Διακόπτης DIP 4 θέσεων σε πομπό και δέκτη |
| Τροφοδοσία | Μέσω μετασχηματιστή ρεύματος (δεν προσδιορίζεται, εκτίμηση: 5V DC) |
| Διαστάσεις (εκτίμηση) | Περίπου 120 x 80 x 25 mm (μονάδα) |
| Βάρος (εκτίμηση) | Περίπου 200 g ανά μονάδα |
| Θερμοκρασία λειτουργίας | 0 °C έως 50 °C |
| Υγρασία λειτουργίας | 20 % έως 80 % ΣΥ (χωρίς συμπύκνωση) |
| Συντήρηση και καθαρισμός | Αποσυνδέστε πριν τον καθαρισμό. Χρησιμοποιήστε ένα μαλακό, στεγνό πανί. Μη χρησιμοποιείτε υγρά ή λειαντικά προϊόντα. |
| Ασφάλεια | Χρησιμοποιείτε μόνο τον παρεχόμενο μετασχηματιστή. Μην εκθέτετε σε υγρασία. Αποσυνδέστε σε περίπτωση καταιγίδας. |
| Ανταλλακτικά και επισκευασιμότητα | Κανένα εξάρτημα δεν επισκευάζεται από τον χρήστη. Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της LevelOne για οποιαδήποτε επισκευή. |
| Γενικές πληροφορίες | Σύμφωνο με τα πρότυπα CE. Κατασκευάζεται στην Κίνα. Εγγύηση: 2 έτη (εκτίμηση). |
Συχνές ερωτήσεις - HVE9100 LEVELONE
Ερωτήσεις χρηστών για HVE9100 LEVELONE
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το μετατροπέας ήχου/βίντεο σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας HVE9100 - LEVELONE και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. HVE9100 της μάρκας LEVELONE.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HVE9100 LEVELONE

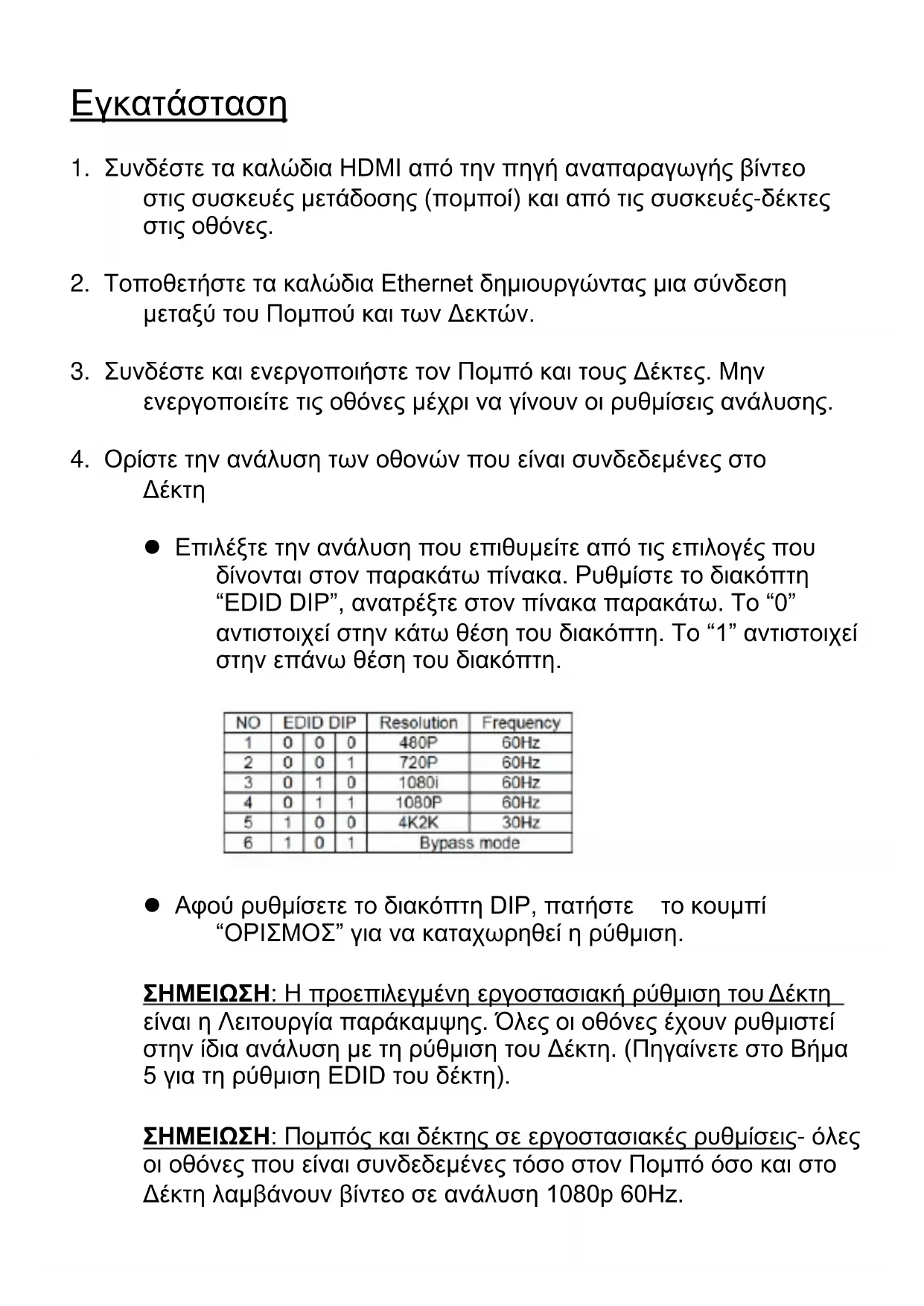

- Συνδέστε τα καλώδια HDMI από την πηγή αναπαραγωγής βίντεο στις συσκευές μετάδοσης (πομποί) και από τις συσκευές-δέκτες στις οθόνες.
- Τοποθετήστε τα καλώδια Ethernet δημιουργώντας μια σύνδεση μεταξύ του Πομπού και των Δεκτών.
- Συνδέστε και ενεργοποιήστε τον Πομπό και τους Δέκτες. Μην ενεργοποιείτε τις οθόνες μέχρι να γίνουν οι ρυθμίσεις ανάλυσης.
- Ορίστε την ανάλυση των οθονών που είναι συνδεδεμένες στο Δέκτη
- Επιλέξτε την ανάλυση που επιθυμείτε από τις επιλογές που δίνονται στον παρακάτω πίνακα. Ρυθμίστε το διακόπτη “EDID DIP”, ανατρέξτε στον πίνακα παρακάτω. Το “0” αντιστοιχεί στην κάτω θέση του διακόπτη. Το “1” αντιστοιχεί στην επάνω θέση του διακόπτη.
| NO | EDID DIP | Resolution | Frequency | ||
| 1 | 0 | 0 | 0 | 480P | 60Hz |
| 2 | 0 | 0 | 1 | 720P | 60Hz |
| 3 | 0 | 1 | 0 | 1080i | 60Hz |
| 4 | 0 | 1 | 1 | 1080P | 60Hz |
| 5 | 1 | 0 | 0 | 4K2K | 30Hz |
| 6 | 1 | 0 | 1 | Bypass mode | |
- Αφού ρυθμίσετε το διακόπτη DIP, πατήστε το κουμπί “ΟΡΙΣΜΟΣ” για να καταχωρηθεί η ρύθμιση.
ΣΗΜΕΙΩΣΗ: Η προεπιλεγμένη εργοστασιακή ρύθμιση του Δέκτη είναι η Λειτουργία παράκαμψης. Όλες οι οθόνες έχουν ρυθμιστεί στην ίδια ανάλυση με τη ρύθμιση του Δέκτη. (Πηγαίνετε στο Βήμα 5 για τη ρύθμιση EDID του δέκτη).
ΣΗΜΕΙΩΣΗ: Πομπός και δέκτης σε εργοστασιακές ρυθμίσεις- όλες οι οθόνες που είναι συνδεδεμένες τόσο στον Πομπό όσο και στο Δέκτη λαμβάνουν βίντεο σε ανάλυση 1080ρ 60Hz.
ΣΗΜΕΙΩΣΗ: Για το Δέκτη ορίζεται η λειτουργία παράκαμψης, για τον πομπό ορίζεται η Ανάγνωση EDID ΕΞΟΔΟΥ ΣΕ ΤΟΠΙΚΟ ΕΠΙΠΕΔΟ- Ο πομπός διαβάζει EDID από τη συνδεδεμένη οθόνη και τροφοδοτεί με την ίδια ρύθμιση όλες τις οθόνες που είναι συνδεδεμένες με το Δέκτη. Όταν δεν υπάρχει κάποια οθόνη σε τοπικό επίπεδο που να είναι απευθείας συνδεδεμένη στο δέκτη, η ανίχνευση των EDID δεν είναι δυνατή και ενδέχεται να προκύψει σφάλμα κατά την προβολή.
- Ορίστε την ανάλυση εμφάνισης της οθόνης που είναι συνδεδεμένη απευθείας στον Πομπό. Εάν δεν απαιτείται προβολή σε τοπικό επίπεδο στον πομπό, παραλείψτε αυτό το βήμα.
Εάν η προβολή δεν είναι η επιθυμητή ή απαιτείται συγκεκριμένη ανάλυση, ορίστε την ρύθμιση με τον παρακάτω τρόπο-
- Επιλέξτε την ανάλυση που επιθυμείτε από τις επιλογές που δίνονται στον παρακάτω πίνακα. Ρυθμίστε το διακόπτη "EDID DIP", ανατρέξτε στον πίνακα παρακάτω. Το "0" αντιστοιχεί στην κάτω θέση του διακόπτη. Το "1" αντιστοιχεί στην επάνω θέση του διακόπτη.
| NO | EDID DIP | Resolution | Frequency | |||
| 1 | 0 | 0 | 0 | 0 | 800X600 | 60Hz |
| 2 | 0 | 0 | 0 | 1 | 1024X768 | 60Hz |
| 3 | 0 | 0 | 1 | 0 | 1280X720 | 50Hz |
| 4 | 0 | 0 | 1 | 1 | 1280X720 | 60Hz |
| 5 | 0 | 1 | 0 | 0 | 1280X768 | 60Hz |
| 6 | 0 | 1 | 0 | 1 | 1360X768 | 60Hz |
| 7 | 0 | 1 | 1 | 0 | 1366X768 | 60Hz |
| 8 | 0 | 1 | 1 | 1 | 1280X800 | 60Hz |
| NO | EDID DIP | Resolution | Frequency | |||
| 9 | 1 | 0 | 0 | 0 | 1280X1024 | 60Hz |
| 10 | 1 | 0 | 0 | 1 | 1400X1050 | 60Hz |
| 11 | 1 | 0 | 1 | 0 | 1680X1050 | 60Hz |
| 12 | 1 | 0 | 1 | 1 | 1600X1200 | 60Hz |
| 13 | 1 | 1 | 0 | 0 | 1920X1080i | 50Hz |
| 14 | 1 | 1 | 0 | 1 | 1920X1080P | 60Hz |
| 15 | 1 | 1 | 1 | 0 | 1920X1200 | 60Hz |
| 16 | 1 | 1 | 1 | 1 | Read LOCAL OUTPUT EDID | |
- Αφού ρυθμίσετε το διακόπτη DIP, πατήστε το κουμπί “ΟΡΙΣΜΟΣ” για να καταχωρηθεί η ρύθμιση.
ΣΗΜΕΙΩΣΗ: Η προεπιλεγμένη εργοστασιακή ρύθμιση του δέκτη είναι βίντεο σε ανάλυση 1080p 60Hz.
ΣΗΜΕΙΩΣΗ: Για το Δέκτη ορίζεται η λειτουργία παράκαμψης, για τον πομπό ορίζεται η Ανάγνωση EDID ΕΞΟΔΟΥ ΣΕ ΤΟΠΙΚΟ ΕΠΙΠΕΔΟ- Ο πομπός διαβάζει EDID από τη συνδεδεμένη οθόνη
και τροφοδοτεί με την ίδια ρύθμιση όλες τις οθόνες που είναι συνδεδεμένες με το Δέκτη. Όταν δεν υπάρχει κάποια οθόνη σε τοπικό επίπεδο που να είναι απευθείας συνδεδεμένη στο δέκτη, η ανίχνευση των EDID δεν είναι δυνατή και ενδέχεται να προκύψει σφάλμα κατά την προβολή.
- Ενεργοποιήστε τις συσκευές που είναι συνδεδεμένες στην τοπική οθόνη που βρίσκεται στην πλευρά του πομπού (εάν υπάρχει) και στην πηγή βίντεο.
- Ενεργοποιήστε όλες τις οθόνες που είναι συνδεδεμένες με το δέκτη.
- Χρησιμοποιήστε τα κουμπιά “Focus (Εστίαση)” και “Gain (Απολαβή)” για να κάνετε μικρορρύθμιση της ποιότητας της εικόνας που προβάλλεται από την οθόνη.
