ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WBR3470A LEVELONE

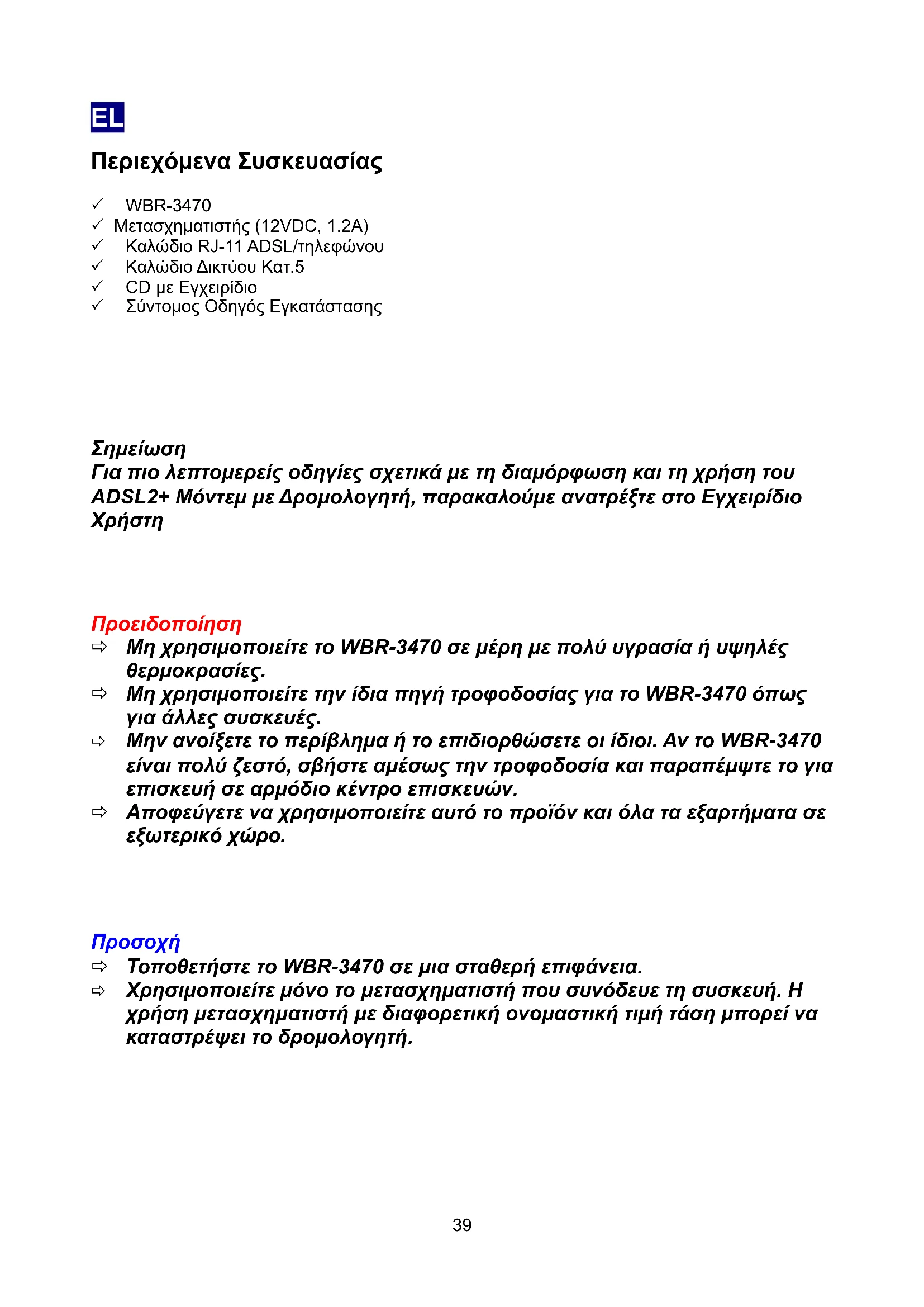

38EL Περιεχόμενα Συσκευασίας 3 WBR-3470 3 Μετασχηματιστής (12VDC, 1.2A) 3 Καλώδιο RJ-11 ADSL/τηλεφώνου 3 Καλώδιο Δικτύου Κατ.5 3 CD με Εγχειρίδιο 3 Σύντομος Οδηγός Εγκατάστασης
Για πιο λεπτομερείς οδηγίες σχετικά με τη διαμόρφωση και τη χρήση του ADSL2+ Μόντεμ με Δρομολογητή, παρακαλούμε ανατρέξτε στο Εγχειρίδιο
Προειδοποίηση Μη χρησιμοποιείτε το WBR-3470 σε μέρη με πολύ υγρασία ή υψηλές θερμοκρασίες. Μη χρησιμοποιείτε την ίδια πηγή τροφοδοσίας για το WBR-3470 όπως για άλλες συσκευές. Μην ανοίξετε το περίβλημα ή το επιδιορθώσετε οι ίδιοι. Αν το WBR-3470 είναι πολύ ζεστό, σβήστε αμέσως την τροφοδοσία και παραπέμψτε το για επισκευή σε αρμόδιο κέντρο επισκευών. Αποφεύγετε να χρησιμοποιείτε αυτό το προϊόν και όλα τα εξαρτήματα σε εξωτερικό χώρο.
Τοποθετήστε το WBR-3470 σε μια σταθερή επιφάνεια. Χρησιμοποιείτε μόνο το μετασχηματιστή που συνόδευε τη συσκευή. Η χρήση μετασχηματιστή με διαφορετική ονομαστική τιμή τάση μπορεί να καταστρέψει το δρομολογητή.

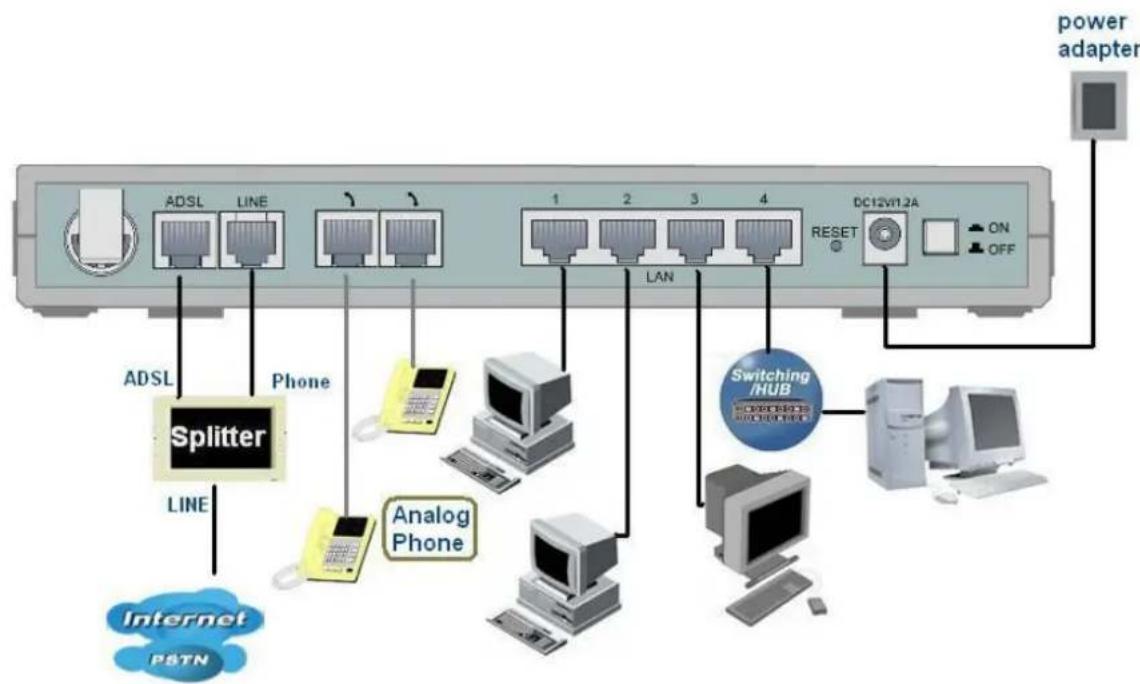

39Σύνδεση του ADSL2+ VoIP Δρομολογητή
1. Συνδέστε το Δρομολογητή σε ένα δίκτυο LAN (τοπικό δίκτυο) και στο δίκτυο ADSL/τηλεφώνου
2. Ανάψτε τη συσκευή.
3. Βεβαιωθείτε πως οι λυχνίες LED PWR και SYS ανάβουν σταθερά και πως η σχετική λυχνία
LED LAN είναι αναμμένη.
4. Συνδέστε ένα καλώδιο RJ11 στη θύρα VoIP για τη σύνδεση με μια αναλογική τηλεφωνική
5. Συνδέστε ένα καλώδιο RJ11 στη θύρα LINE για τη σύνδεση με την πρίζα στον τοίχο.
40Διαμόρφωση των Ιδιοτήτων Δικτύου Διαμόρφωση του υπολογιστή στα Windows XP

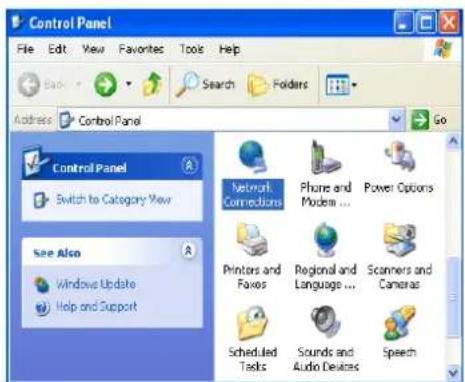

1. Πηγαίνετε στο Start (Έναρξη) / Control
Panel (Πίνακας Ελέγχου) (σε Κλασική Προβολή). Στον Πίνακα Ελέγχου, κάντε διπλό κλικ στις Network Connections (Συνδέσεις Δικτύου)
2. Κάντε διπλό κλικ Local Area Connection
(Σύνδεση Τοπικού Δικτύου).

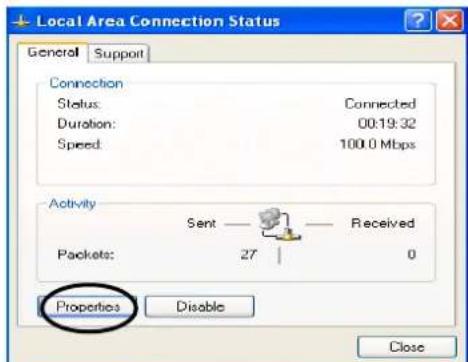

3. Στο παράθυρο Local Area Connection
Status (Κατάσταση Σύνδεσης Τοπικού Δικτύου), κάντε κλικ στο Properties (Ιδιότητες).

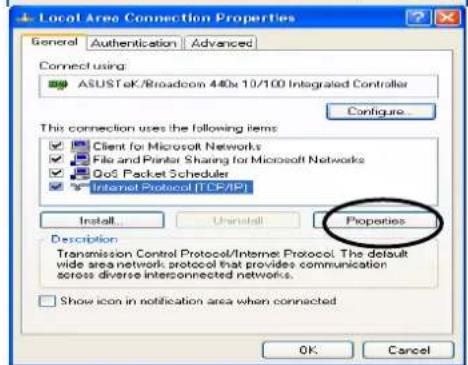

4. Επιλέξτε το Internet Protocol (Πρωτόκολλο
Internet) (TCP/IP) και κάντε κλικ στο Properties (Ιδιότητες).

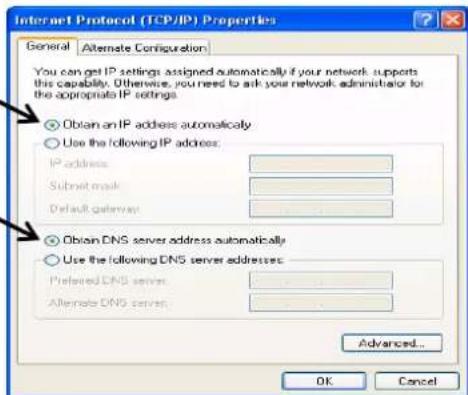

5. Επιλέξτε τα κουμπιά επιλογής Obtain an IP
address automatically (Αυτόματη εξασφάλιση διεύθυνσης IP) και Obtain DNS server address automatically (Αυτόματη εξασφάλιση διεύθυνσης διακομιστή DNS).
6. Κάντε κλικ στο OK για να ολοκληρώσετε τις
41Διαμόρφωση του ADSL2+ Μόντεμ/Δρομολογητή
Για να ρυθμίσετε αυτή τη συσκευή, θα πρέπει να έχετε εγκαταστημένο τον IE

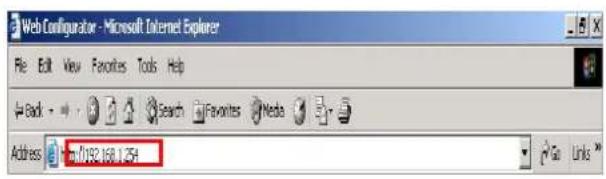

1. Ανοίξτε το πρόγραμμα περιήγησης στο web
και πληκτρολογήστε τη διεύθυνση http://192.168.1.254 στο πλαίσιο διευθύνσεων. Αυτός ο αριθμός είναι η προεπιλεγμένη διεύθυνση IP για αυτό το δρομολογητή. Πατήστε το Enter

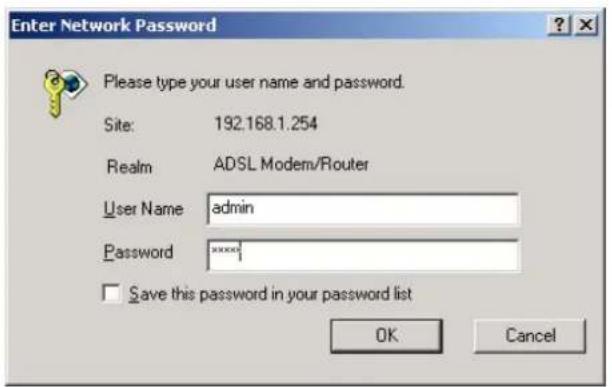

2. Θα εμφανιστεί ένα παράθυρο για όνομα
χρήστη και κωδικό πρόσβασης. Το προεπιλεγμένο όνομα χρήστη και ο κωδικός πρόσβασης είναι admin και admin αντίστοιχα. Πατήστε το OK για να συνεχίσετε.

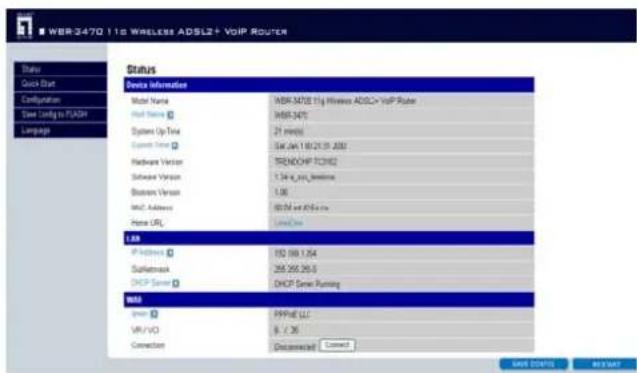

3. Θα λάβετε μία αναφορά κατάστασης στη

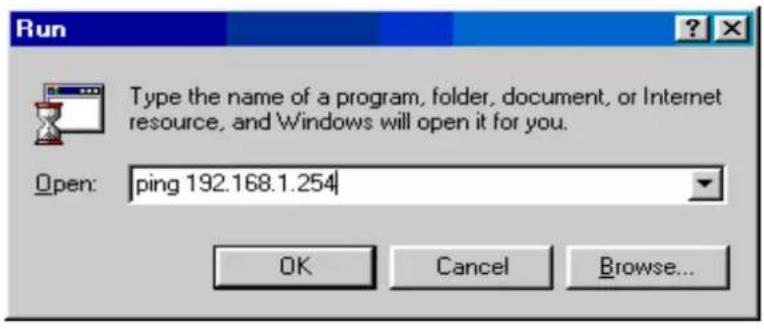

42Επιβεβαίωση της Σύνδεσης Τοπικού Δικτύου σας με τη Συσκευή Για να δείτε αν αυτός ο Δρομολογητής ADSL είναι ορατός στο τοπικό δίκτυο, πηγαίνετε στο Start (Έναρξη) / Run (Εκτέλεση). Στο πλαίσιο διαλόγου Εκτέλεση, πληκτρολογήστε “ping
192.168.1.254” και έπειτα

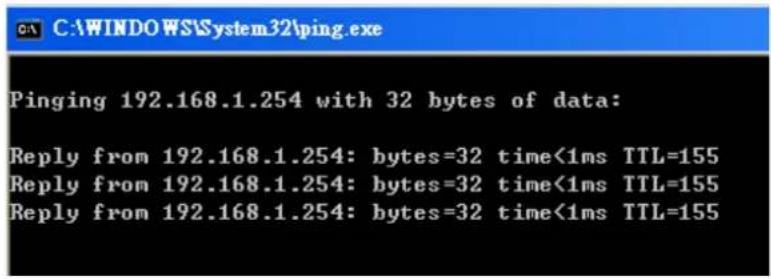

πατήστε το OK. Θα αναδυθεί ένα παράθυρο γραμμής εντολών. Αν το σήμα ping είναι επιτυχές που σημαίνει πως το τοπικό σας δίκτυο μπορεί να φτάσει τη συσκευή, τότε το παράθυρο γραμμής εντολών θα κλείσει αυτόματα.

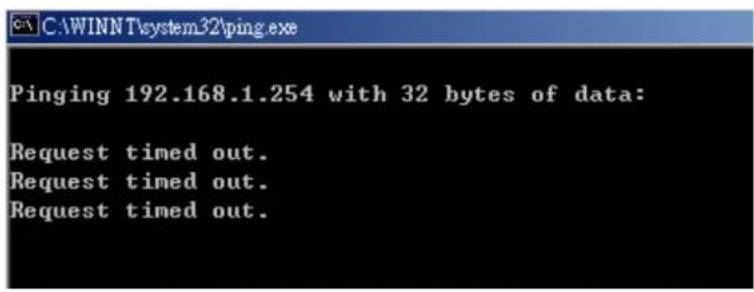

Αν η σύνδεση αποτύχει, θα δείτε ένα μήνυμα “Request timed out” (Εξαντλήθηκε το χρονικό όριο της αίτησης) στο παράθυρο της γραμμής εντολών. Μπορεί να χρειαστεί να ελέγξετε τις ρυθμίσεις σας.
