MANUALE UTENTE WBR3470A LEVELONE

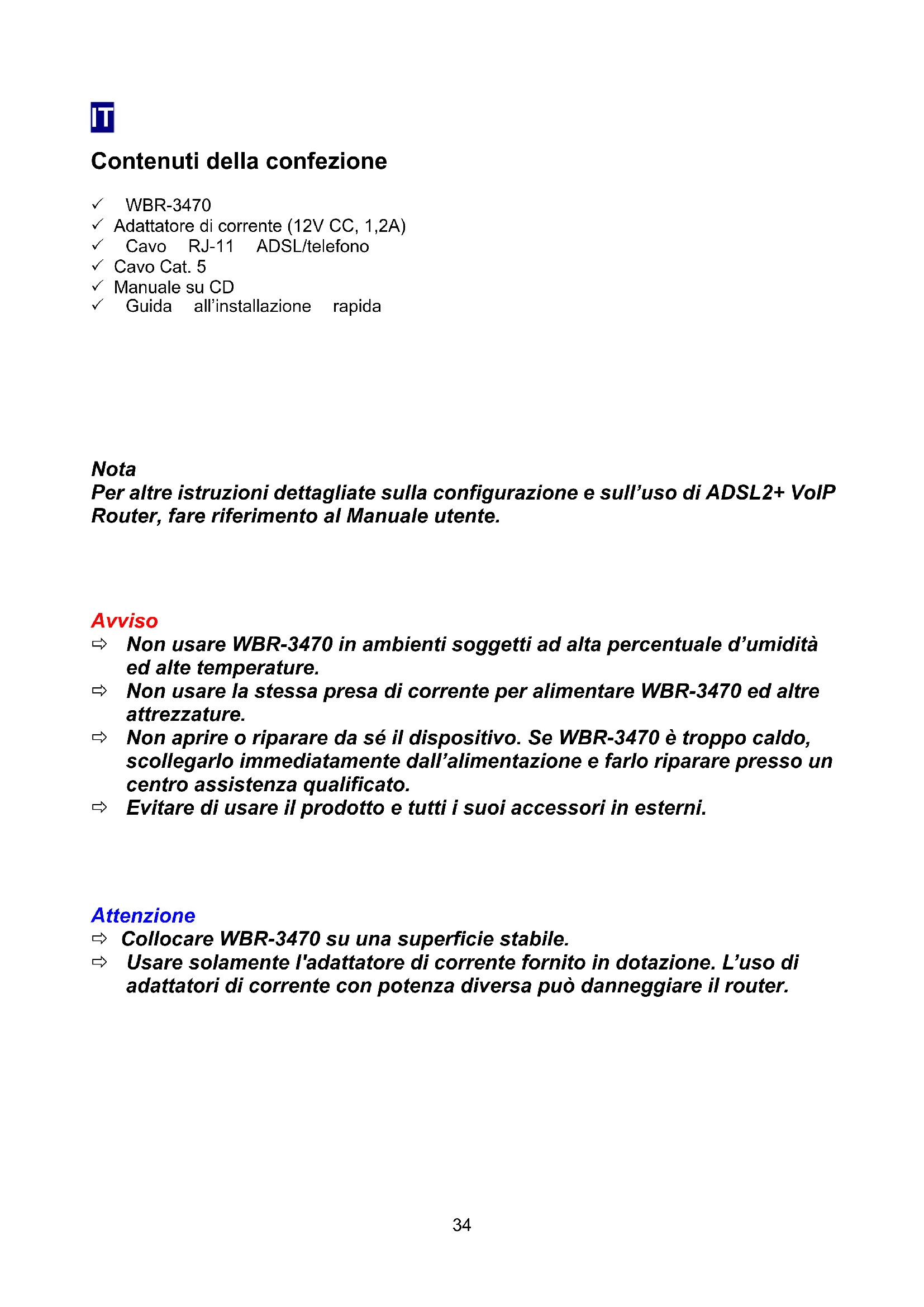

33IT Contenuti della confezione 3 WBR-3470 3 Adattatore di corrente (12V CC, 1,2A) 3 Cavo RJ-11 ADSL/telefono 3 Cavo Cat. 5 3 Manuale su CD 3 Guida all’installazione rapida

Nota Per altre istruzioni dettagliate sulla configurazione e sull’uso di ADSL2+ VoIP Router, fare riferimento al Manuale utente.

Avviso Non usare WBR-3470 in ambienti soggetti ad alta percentuale d’umidità ed alte temperature. Non usare la stessa presa di corrente per alimentare WBR-3470 ed altre attrezzature. Non aprire o riparare da sé il dispositivo. Se WBR-3470 è troppo caldo, scollegarlo immediatamente dall’alimentazione e farlo riparare presso un centro assistenza qualificato. Evitare di usare il prodotto e tutti i suoi accessori in esterni.

Attenzione Collocare WBR-3470 su una superficie stabile. Usare solamente l'adattatore di corrente fornito in dotazione. L’uso di adattatori di corrente con potenza diversa può danneggiare il router.

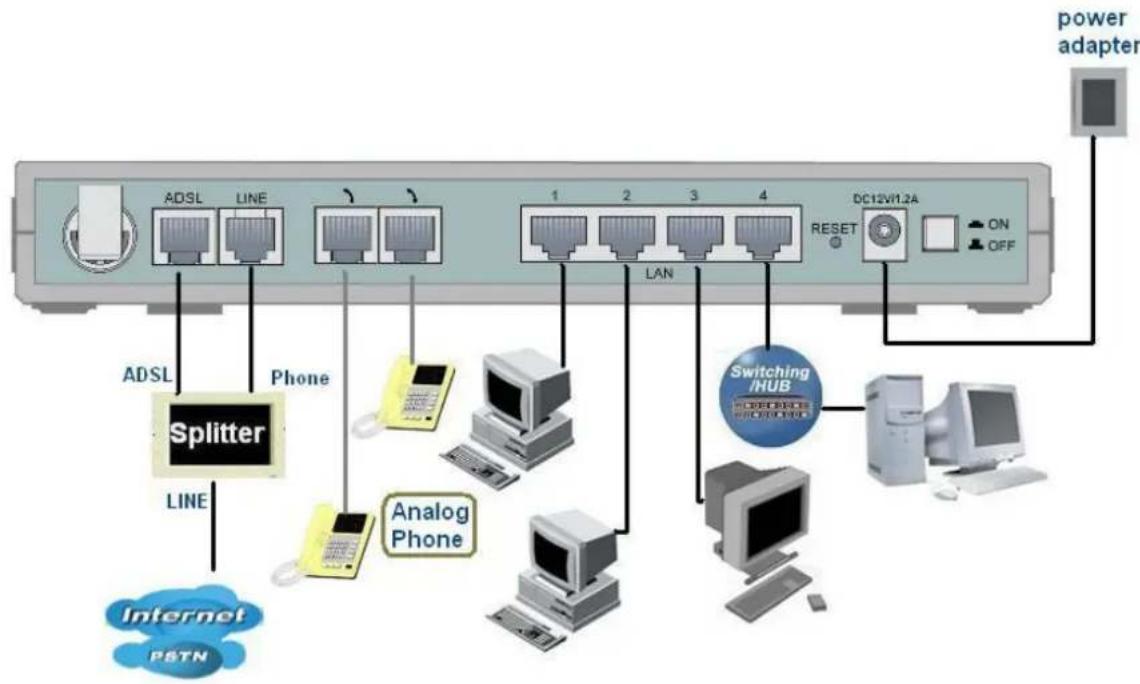

1. Collegare il Router ad una LAN (Local Area Network) ed alla linea ADSL/telefonica (LINE).

2. Accendere il dispositivo.

3. Assicurarsi che i LED PWR e SYS siano accesi e che il relativo LED LAN sia acceso.

4. Collegare un normale cavo RJ11 alla porta VoIP quando si esegue il collegamento ad un

5. Collegare un cavo RJ11 alla porta LINE quando si esegue il collegamento alla presa a muro

35Configurazione delle proprietà di rete Configurazione del PC con Windows XP

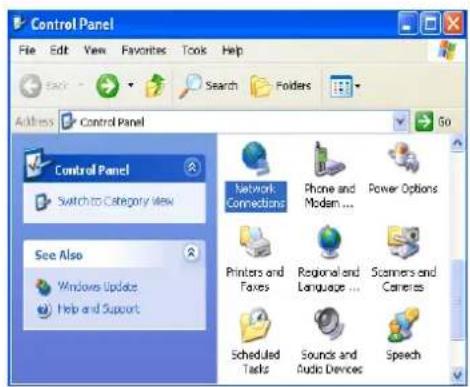

1. Andare su Start / Control Panel (Pannello

di controllo) (in visualizzazione classica). Nel Pannello di controllo fare doppio clic su Network Connections (Rete e connessioni Internet e poi su Connessioni di rete).

2. Fare doppio clic su Local Area Connection

(Connessione alla rete locale (LAN)).

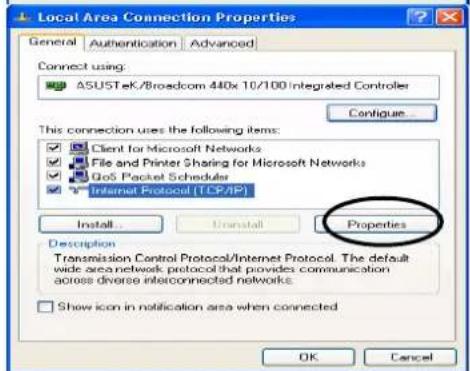

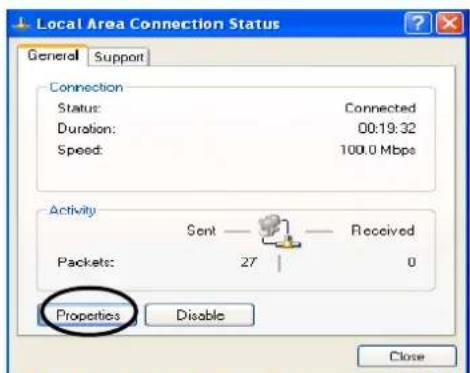

Local Area Connection (Connessione alla rete locale (LAN)), poi selezionare Properties (Proprietà) nel menu a comparsa.

4. Selezionare Internet Protocol (TCP/IP)

(Protocollo Internet (TCP/IP)) e fare clic su Properties (Proprietà).

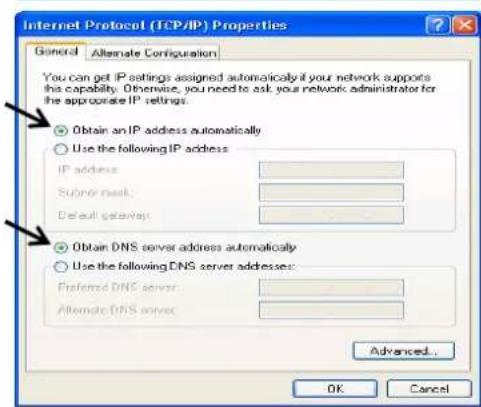

5. Selezionare i pulsanti d’opzione Obtain an IP

address automatically (Ottieni automaticamente un indirizzo IP) e Obtain DNS server address automatically (Ottieni indirizzo server DNS automaticamente).

6. Fare clic su OK per terminare la

36Configurazione di ADSL2+ VoIP Router Nota È necessario avere installato Internet Explorer 5.0 / Netscape 4.5, o versione più recente, per potere configurare questo dispositivo.

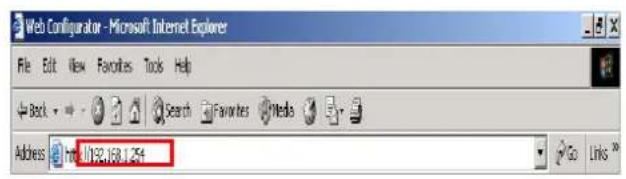

1. Aprire il Browser Web e scrivere

http://192.168.1.254 nella barra dell'indirizzo. Questo numero è l’indirizzo IP predefinito di questo router. Premere Enter.

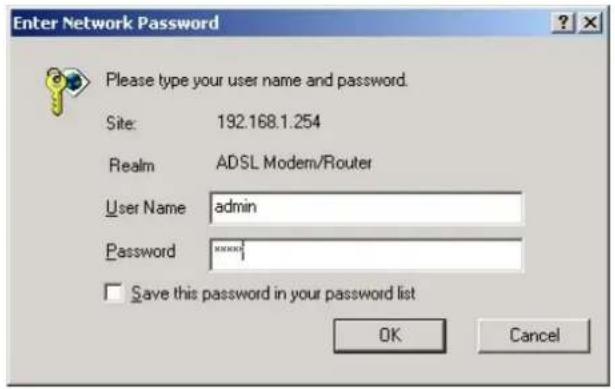

2. Apparirà una finestra che richiede nome

utente e password. Per impostazione predefinita il nome utente e la password sono admin ed admin. Premere OK per procedere.

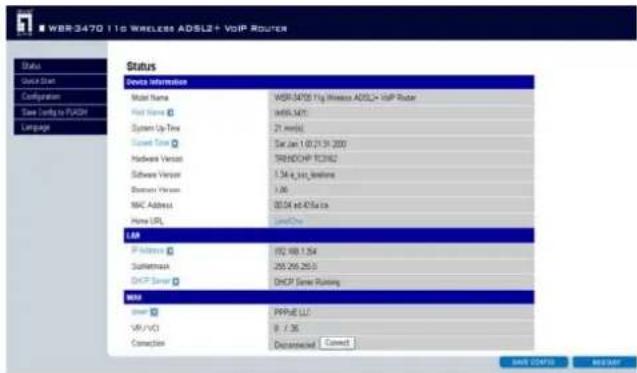

3. Si otterrà una pagina web di stato.

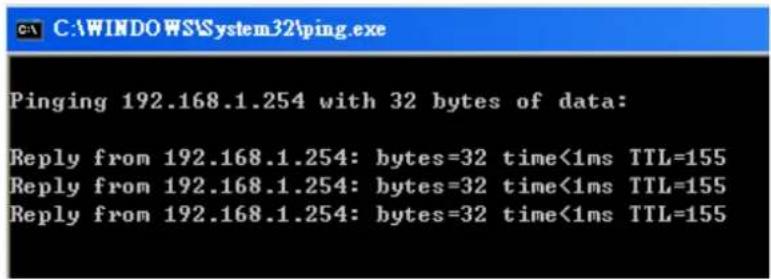

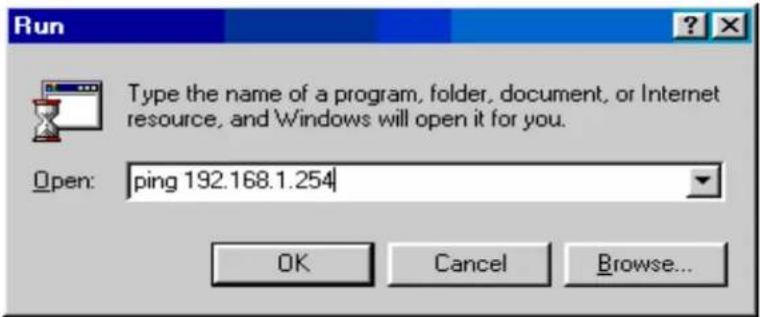

37Verifica della connessione locale con il dispositivo Per verificare che questo ADSL Router sia visibile alla rete locale, andare su Start / Run (Esegui). Nella finestra di dialogo Run (Esegui), scrivere “ping 192.168.1.254” e poi premere OK. Apparirà una finestra di prompt dei comandi. Se il ping va a buon fine – vale a dire che la rete locale è in grado di raggiungere il dispositivo – la finestra di prompt dei comandi si chiuderà automaticamente.

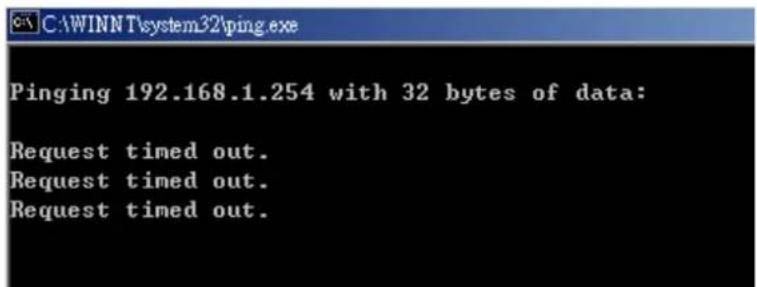

Se la connessione non riesce, nella finestra di prompt dei comandi apparirà il messaggio “Request timed out” (Timeout richiesta). Sarà necessario controllare la configurazione.
