Tipo de produto	Roteador ADSL2+ VoIP
Marca	LevelOne
Modelo	WBR3470A
Alimentação	Adaptador de energia 12V CC, 1.2A
Funções principais	Roteador ADSL2+ com VoIP, servidor DHCP, firewall NAT, gerenciamento Web
Portas LAN	4 portas Ethernet 10/100 Mbps
Porta WAN	1 porta RJ-11 ADSL
Porta VoIP	1 porta RJ-11 para telefone analógico
Interface de gerenciamento	Web (HTTP) - endereço IP padrão: 192.168.1.254
Credenciais padrão	admin / admin
Protocolos ADSL suportados	ADSL, ADSL2, ADSL2+
Protocolo VoIP	SIP
Segurança	Firewall integrado, filtragem MAC, SPI
Indicadores luminosos	PWR, SYS, ADSL, LAN (x4), VoIP
Conteúdo da embalagem	Roteador, adaptador de energia, cabo RJ-11, cabo Ethernet, CD manual, guia de instalação rápida
Manutenção	Limpar com um pano seco, evitar umidade e temperaturas extremas
Segurança de uso	Não abrir o gabinete, usar apenas o adaptador fornecido, evitar exposição externa
Reparabilidade	Nenhuma peça reparável pelo usuário - entre em contato com um centro autorizado

Perguntas frequentes - WBR3470A LEVELONE

Como acessar a interface de configuração do roteador?

Abra um navegador web e digite http://192.168.1.254 na barra de endereços. Insira as credenciais padrão: admin (nome de usuário) e admin (senha).

Qual é a senha padrão do roteador?

A senha padrão é admin. O nome de usuário também é admin.

Como configurar um PC Windows XP para usar o roteador?

Vá em Iniciar > Painel de Controle > Conexões de Rede. Clique com o botão direito em Conexão Local e escolha Propriedades. Selecione Protocolo da Internet (TCP/IP) e clique em Propriedades. Marque Obter um endereço IP automaticamente e Obter endereço do servidor DNS automaticamente.

O que fazer se o ping para 192.168.1.254 falhar?

Verifique se o cabo Ethernet está bem conectado entre o PC e uma porta LAN do roteador. Certifique-se de que os LEDs PWR e SYS estão acesos continuamente. Se o problema persistir, reinicie o roteador e o PC, ou redefina o roteador.

Como conectar um telefone analógico ao roteador VoIP?

Use um cabo RJ-11 para conectar o telefone à porta marcada VoIP na traseira do roteador. Para a linha ADSL, conecte o cabo RJ-11 à porta LINHA conectada à tomada telefônica da parede.

O roteador WBR3470A é compatível com Wi-Fi?

Não, o WBR3470A é um roteador com fio ADSL2+ VoIP. Ele não possui módulo Wi-Fi. As conexões são feitas exclusivamente por cabos Ethernet.

Quais cabos são fornecidos com o roteador?

A embalagem contém: um adaptador de energia (12V/1.2A), um cabo RJ-11 para a linha ADSL/telefone, um cabo Ethernet Cat.5 e um CD com o manual do usuário.

Como redefinir o roteador para as configurações de fábrica?

Mantenha pressionado o botão Reset na traseira do roteador por cerca de 10 segundos até que os LEDs pisquem. Solte, e o roteador reiniciará com as configurações padrão (IP 192.168.1.254, admin/admin).

O roteador suporta o protocolo ADSL2+?

Sim, o WBR3470A é compatível com as normas ADSL, ADSL2 e ADSL2+, oferecendo taxas de download de até 24 Mbps.

Como atualizar o firmware do roteador?

Acesse a interface Web (http://192.168.1.254), vá na seção Administração ou Atualização. Baixe o firmware mais recente do site LevelOne, selecione o arquivo e clique em Aplicar. Não desligue a alimentação durante a atualização.

MANUAL DE UTILIZADOR WBR3470A LEVELONE

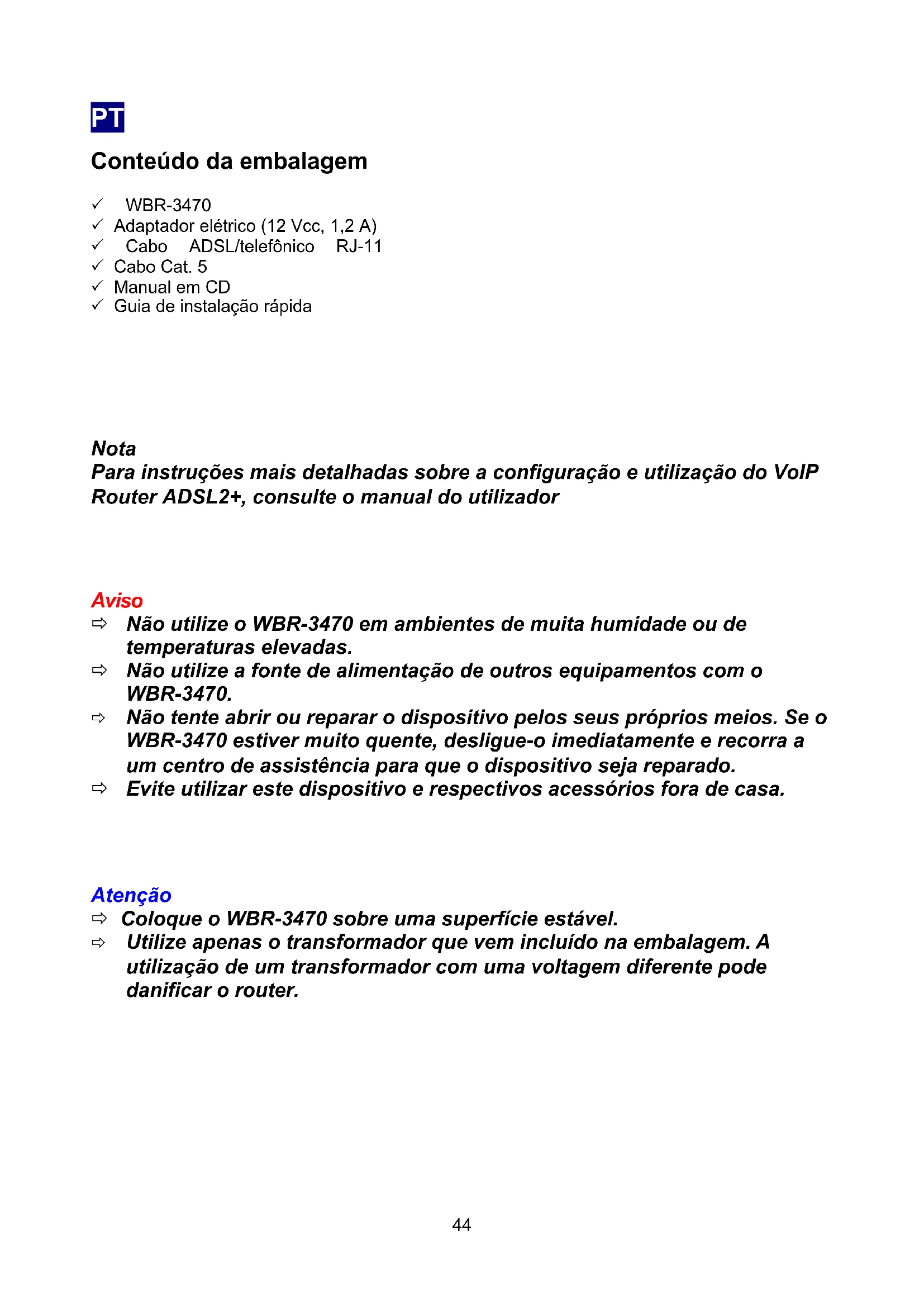

Contudo da embalagem

WBR-3470
Adaptador elétrico (12 Vcc, 1,2 A)
Cabo ADSL/telefonico RJ-11
Cabo Cat. 5
Manual em CD
✓ Guia de instalacao rapiida

Nota

Para instruções mais detalhadas sobre a configuração e'utilização do VoIP Router ADSL2+, consulte o manual do'utilizar

Aviso

⇒ Não utilize o WBR-3470 em ambientes de maior turbidade ou de temperatas elevadas.
⇒ Não utilize a fonte de alimentação de outros equipamentos com o WBR-3470.
⇒ Não tenteAbrir ou reparar o dispositovelos seuis proprios meios.Se o WBR-3470 estiver muito quente, deslige-o imeditamente e recorra a um centro de assistencia para que o dispositovo sera reparado.
⇒ Evite utiliser este dispositivo e respectivos acessórios fora de casa.

Atença

⇒ Coloque o WBR-3470 sobre una superficie estavel.
⇒ Utilize apenas o transformador que vem incluindo na embalagem. A utilização de um transformador com uma voltagemDIFFrente pode danIFICAR o router.

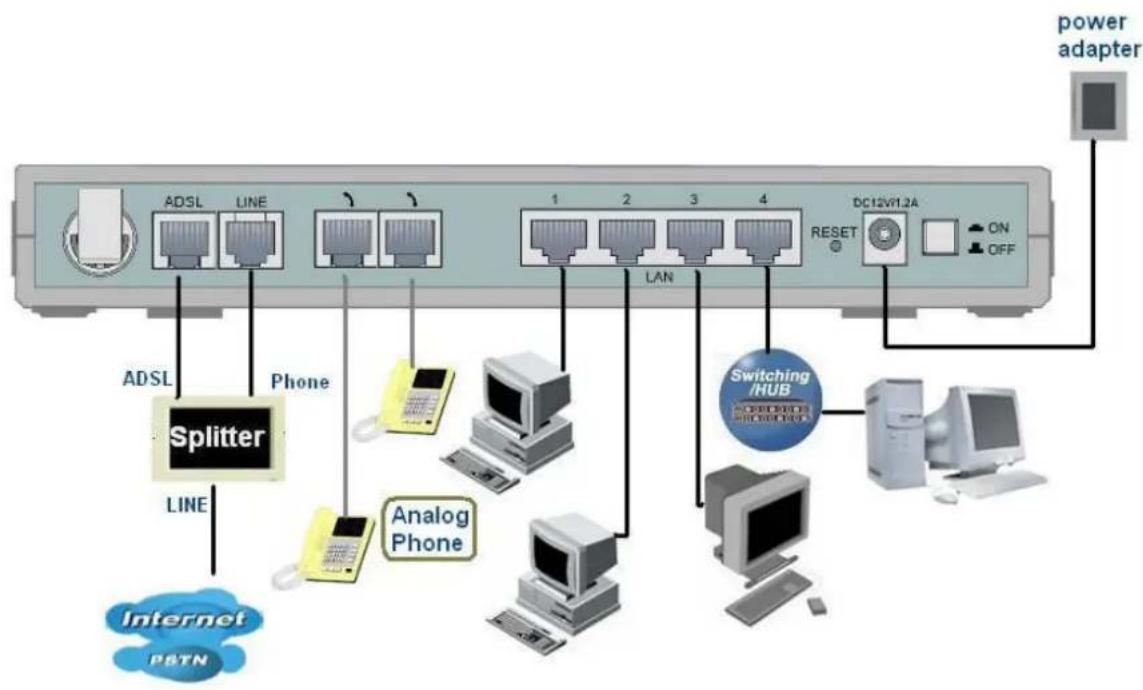

Conexão do roteador ADSL2+ VoIP

1. Conecte o roteador a uma LAN (rede local) e à rede ADSL/telefônia (LINE).
2. Ligue o dispositorio.
3. Certifique-se de que os LEDs PWR e SYS estejam aceses constantemente e que o LED LAN relevante esta aceso.
4. Conecte um cabo RJ11 à porta VoIP ao conectar a um aparelho Telefonico analógico.
5. Conecte um cabo RJ11 à porta LINE ao conectar à tomada da LINHA Telefonica.

Configuração da opção Network Properties (Propriedades de rede)

Configuração do PC no Windows XP

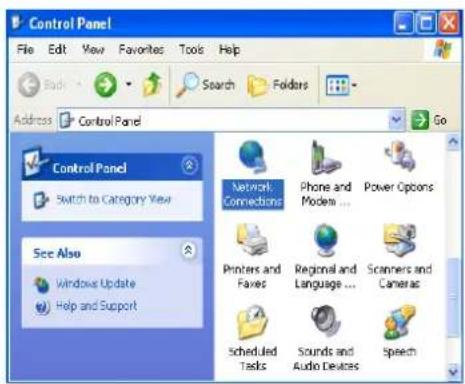

1. Vá até Start / Control Panel (in Classic View) (Iniciar / Paine de controlo (vista clássica)). No Control Panel (Paine de controlo), faça um duplo clique sobre a opção Network Connections (Ligações de rede).
2. Faça um duplo sobre a opção Local Area Connection (Ligação de area local).

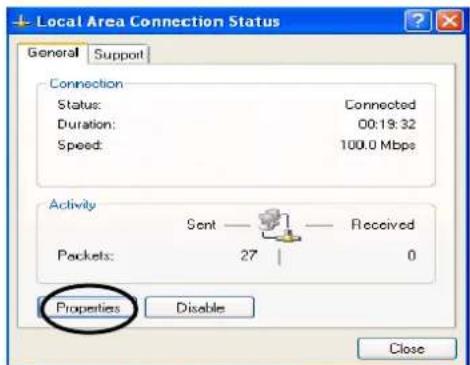

1. Na janela Local Area Connection Status (Estado da ligação de area local), clique em Properties (Propriedades).

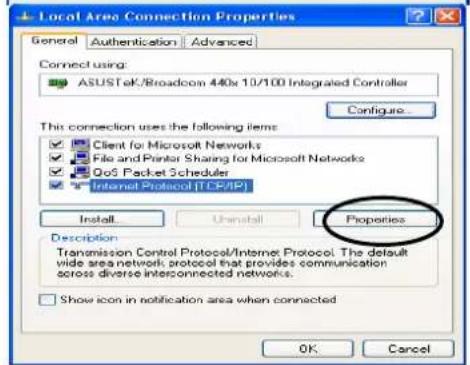

2. SeLECTIONA O P C A O N I n t e r N et Prot oco (TCP/IP) (Protocolo I n t e rnet (TCP/IP)) e clique em Properties (Propriedades).

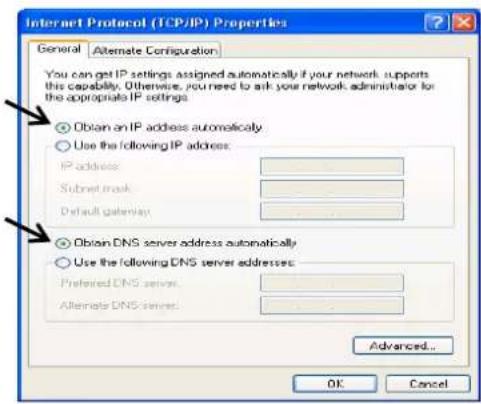

3. Selezione os botões de opçao Obtain an IP address automatically (Obter um endereço IP automaticamente) e Obtain DNS server address automatically (Obter endereço do servidor DNS automaticamente).
4. Clique em OK para conclusir a configuração.

Configuração do VoIP Router ADSL2+

Nota

Para configurar este disposativo terá de ter o IE 5.0 / Netscape 4.5 ou acima instalado

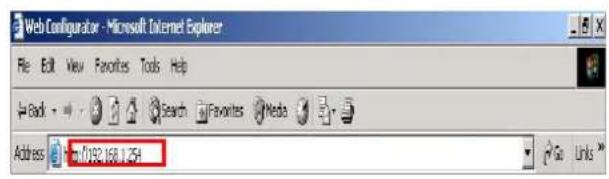

1. Abra o browser da web e digite o endereço http://192.168.1.254 na barra de endereço do browser. Este número é o endereço IP predefinido do router. Prima a tecla Enter.

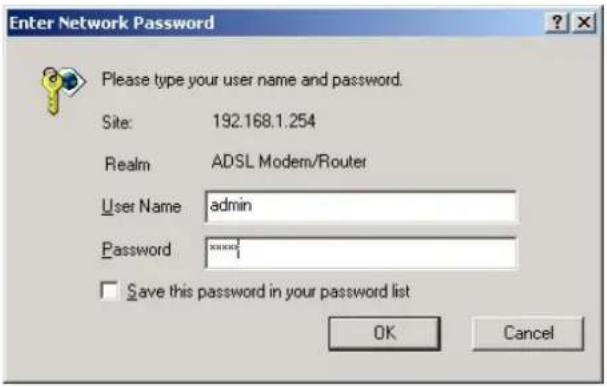

2. Sera aparecido uma janela para introdução do nome de Utilizador e da senha. Em eles os casos, o nome de Utilizador e a senha é admin. Prima OK (OK) para Prosseguir.

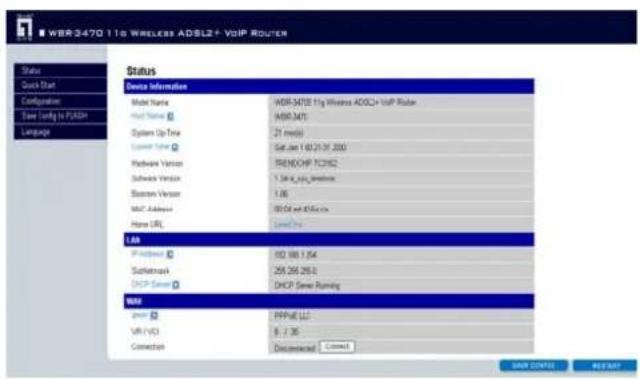

1. Na网页 web está-presentado um relatório de estado.

Verificacao da ligaao do router a rede local

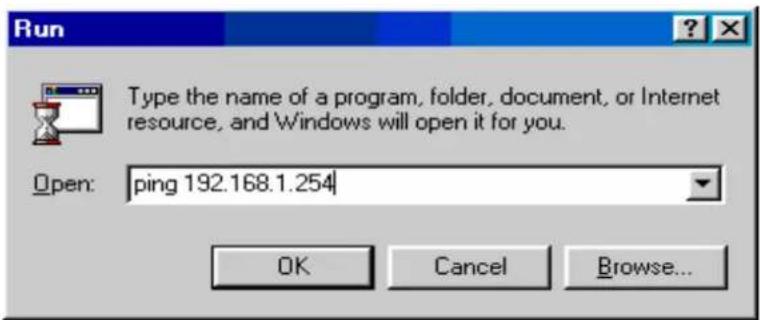

Para ver se este router ADSL consta da rede local, vá até Start/Run (Iniciar/Executor). No campo Run (Executor), digite "ping 192.168.1.254" e prima OK (OK).

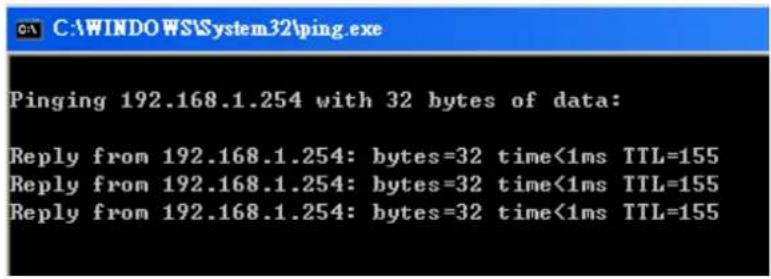

Sera aparenda una janela com linhas de commando. Se o ping for feito com exito, ou seja se a rede localrushugir comunicar com o dispositivo,ajanela contento as linhas de commando fechar-se-automacamente.

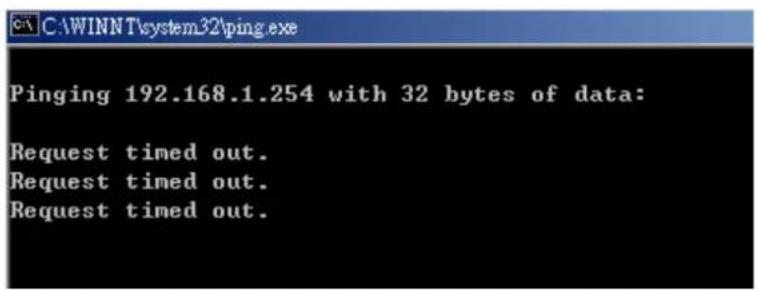

Sempre que vir a mensagem "Request timed out" (O pedido exceedu o limite de tempo) na janela de linhas de commando é porque a ligação falhou. Neste caso, poderá ter de vericar a configuração.
