РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WBR3470A LEVELONE

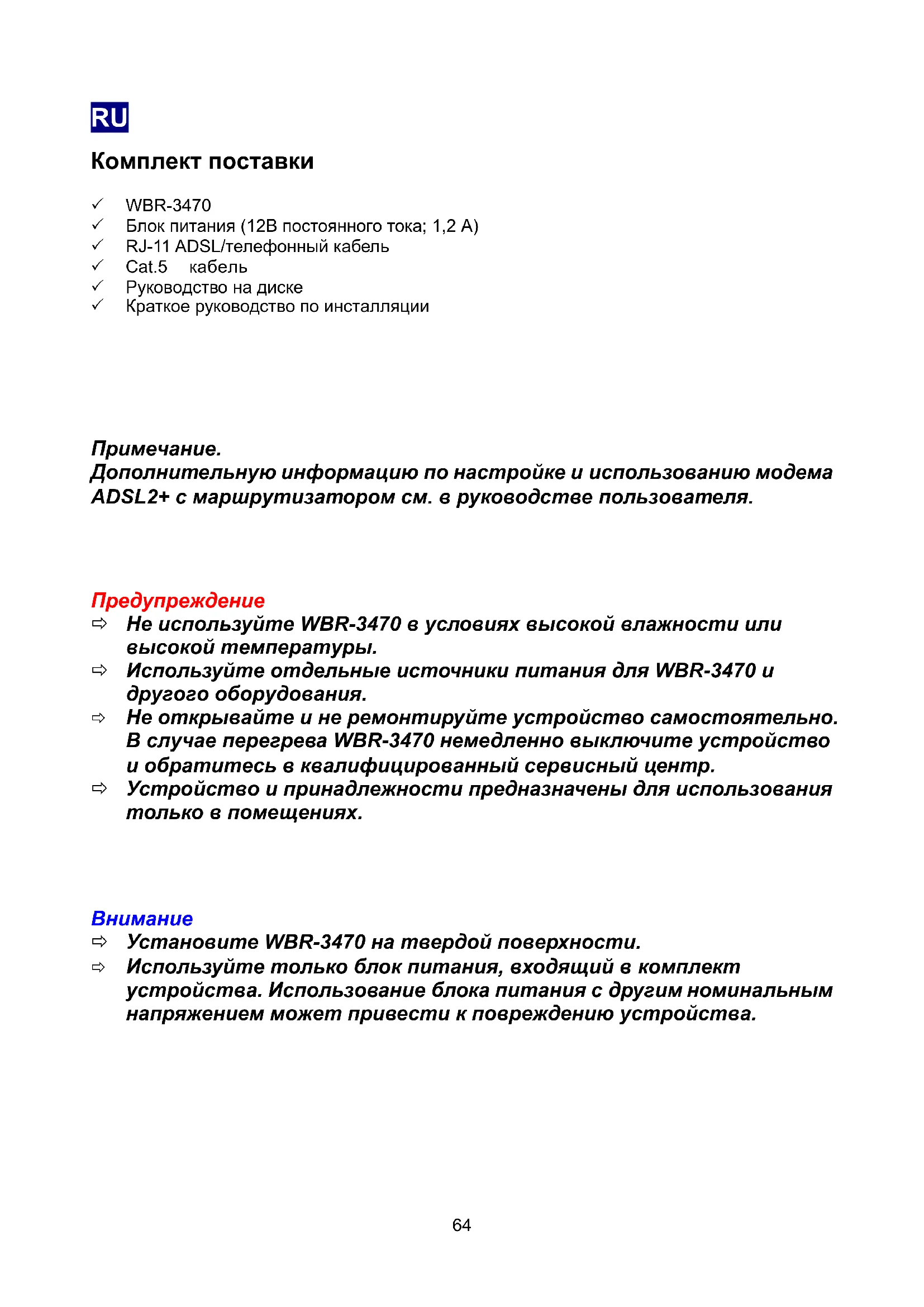

63RU Комплект поставки 3 WBR-3470 3 Блок питания (12В постоянного тока; 1,2 А) 3 RJ-11 ADSL/телефонный кабель 3 Cat.5 кабель 3 Руководство на диске 3 Краткое руководство по инсталляции

Примечание. Дополнительную информацию по настройке и использованию модема ADSL2+ с маршрутизатором см. в руководстве пользователя.

Предупреждение Не используйте WBR-3470 в условиях высокой влажности или высокой температуры. Используйте отдельные источники питания для WBR-3470 и другого оборудования. Не открывайте и не ремонтируйте устройство самостоятельно. В случае перегрева WBR-3470 немедленно выключите устройство и обратитесь в квалифицированный сервисный центр. Устройство и принадлежности предназначены для использования только в помещениях.

Установите WBR-3470 на твердой поверхности. Используйте только блок питания, входящий в комплект устройства. Использование блока питания с другим номинальным напряжением может привести к повреждению устройства.

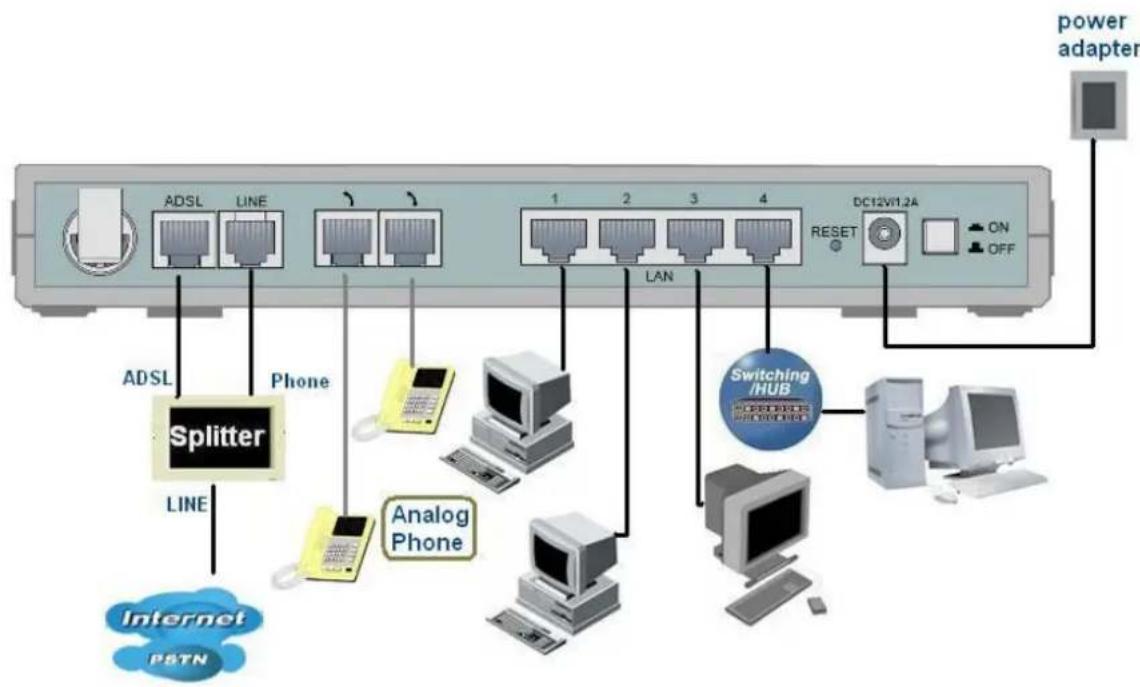

64Подсоединение маршрутизатора ADSL2+ VoIP

1. Подсоедините маршрутизатор к LAN (Локальная вычислительная сеть) и к сети

ADSL/телефон (LINE).

2. Включите устройство.

3. Убедитесь, что индикаторы PWR и SYS светятся постоянно, а также светится

соответствующий индикатор LAN.

4. Присоедините кабель RJ11 к разъему VoIP при подключении к аналоговому телефону.

5. Присоедините кабель RJ11 к разъему LINE при подключении к телефонной розетке

65Настройка свойств сети Настройка ПК под управлением Windows XP

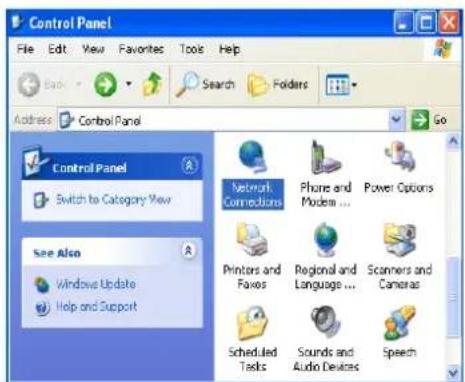

1. Выберите меню «Start» (Пуск), «Control

Panel» (Панель управления) (в классическом режиме). В Панели управления дважды щелкните «Network Connections» (Сетевые подключения).

2. Дважды щелкните «Local Area

Connection» (Подключение по локальной сети).

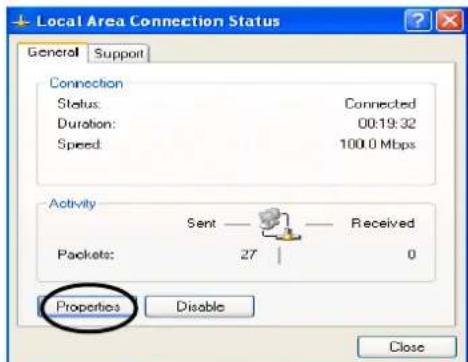

3. В окне «Local Area Connection Status»

(Состояние Подключение по локальной сети) нажмите «Properties» (Свойства).

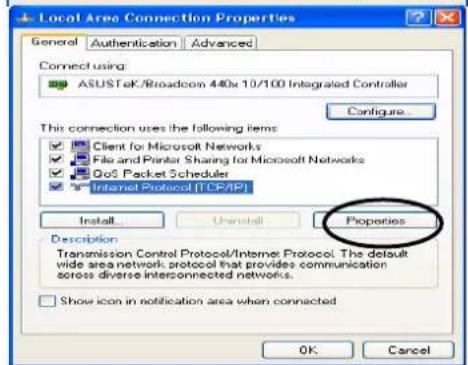

4. Выберите «Протокол Интернета

(TCP/IP)»(Internet Protocol) и нажмите «Properties» (Свойства).

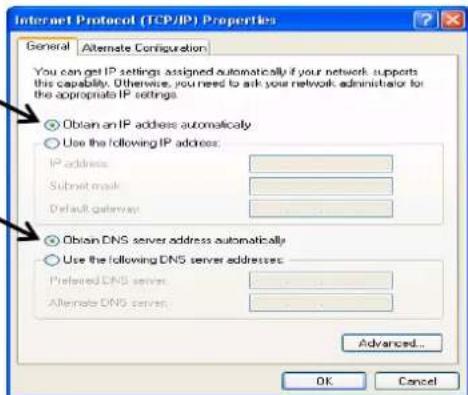

5. Выберите «Obtain an IP address

automatically» (Получить IP-адрес автоматически) и «Obtain DNS server address automatically» (Получить адрес DNS-сервера автоматически).

6. Для завершения настройки нажмите «OK».

66Настройка модема ADSL2+ с маршрутизатором Примечание. Для настройки устройства требуется браузер Internet Explorer 5.0, Netscape 4.5 или более новые версии

1. Откройте веб-браузер и введите в строке

адреса http://192.168.1.254. Это стандартный IP-адрес маршрутизатора. Нажмите кнопку «Enter» (Ввод).

2. Отобразится окно, в котором

необходимо ввести имя пользователя и пароль. По умолчанию пароль и имя пользователя – «admin» и «admin». Для продолжения нажмите «OK».

3. На веб-странице отобразится отчет о

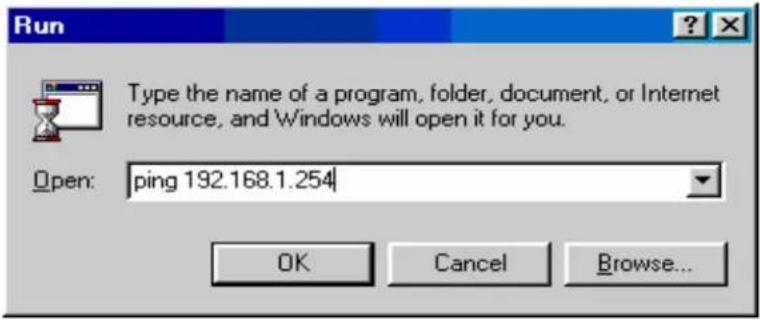

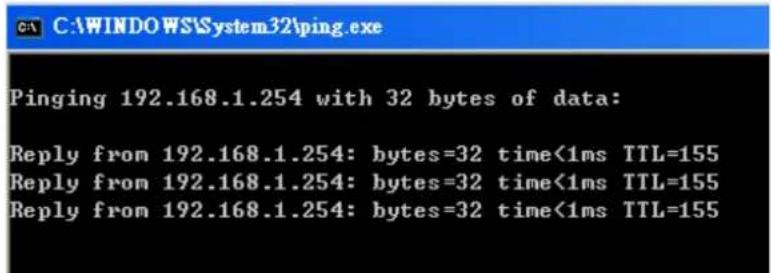

67Проверка подключения по локальной сети к маршрутизатору В меню «Пуск» (Start) щелкните «Выполнить» (Run) для просмотра ADSL-маршрутизатора в локальной сети. В диалоговом окне «Запуск программы» введите «ping 192.168.1.254» и нажмите «OK». Отобразится окно командной строки. Если установлена связь с маршрутизатором, устройство является частью локальной сети, и окно командной строки закроется автоматически.

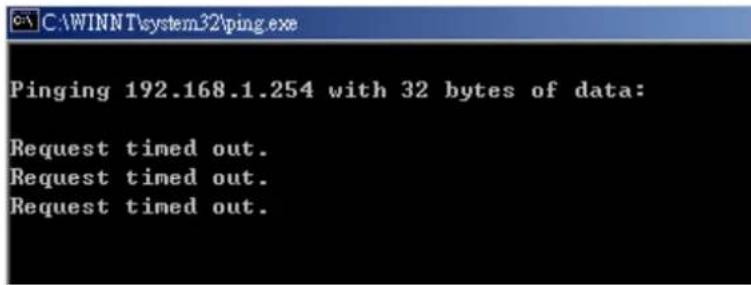

Если в окне командной строки отобразилась надпись «Request timed out» (Превышен интервал ожидания для запроса), подключиться к устройству не удалось. В этом случае необходимо проверить
