사용 설명서 WBR3470A LEVELONE

3 WBR-3470 3 전원 어댑터(12VDC, 1.2A) 3 RJ-11 ADSL/전화 케이블 3 Cat 5 케이블 3 CD 설명서 3 빠른 설치 가이드

ADSL2+ 모뎀 라우터의 구성과 사용에 관한 더 자세한 지시 사항은 사용자 설명서를 참조하십시오.

WBR-3470 을 습도나 온도가 높은 곳에서 사용하지 마십시오.

WBR-3470 용 전원 공급원을 다른 장비에 사용하지 마십시오.

장치를 직접 열거나 수리하지 마십시오. WBR-3470 이 너무 뜨거운 경우 즉시 전원을 끄고 자격 있는 서비스 센터에서 수리하십시오.

본 제품과 모든 부속품을 옥외에서 사용하지 않도록 하십시오.

WBR-3470 을 안정된 표면에 놓으십시오.

패키지에 딸려온 전원 어댑터만 사용하십시오. 정격 전압이 다른 전원 어댑터를 사용하면 라우터가 손상될 수 있습니다.

54ADSL2+ VoIP 라우터 연결하기

1. 라우터를 LAN(근거리통신망)과 ADSL/전화(LINE) 네트워크에 연결합니다.

3. PWR 및 SYS LED 가 계속 켜져 있고 관련된 LAN LED 가 켜졌는지 확인합니다.

4. 아날로그 전화기에 연결할 때는 RJ11 케이블을 VoIP 포트에 연결합니다.

5. 전화기 벽면 잭에 연결할 때는 RJ11 케이블을 LINE 포트에 연결합니다.

55네트워크 등록 정보 구성하기 Windows XP에서 PC 구성하기

1. Start (시작) > Control Panel (제어판) (클래식

보기)으로 이동합니다. 제어판에서 Network Connection (네트워크 연결) 을 두 번

2. Local Area Connection (로컬 영역 연결)을

연결 상태) 창에서 Properties (등록 정보)

(TCP/IP)을 선택하고 등록 정보를

(자동으로 IP 주소 받기) 와 Obtai DNS server address automatically (자동으로 DNS 서버 주소 받기) 라디오 버튼을

6. OK (확인) 을 클릭하여 구성을 마칩니다.

56ADSL2+ 모뎀/라우터 구성하기

이 장치를 구성하려면 IE 5.0/Netscape 4.5 이상이 설치되어 있어야 합니다.

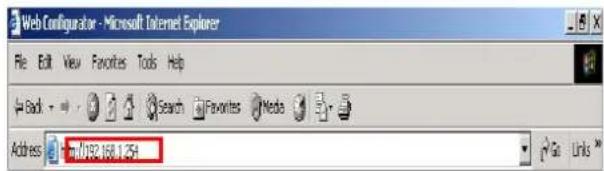

1. 웹 브라우저를 열고 브라우저의 주소창에

http://192.168.1.254를 입력합니다. 이것은 라우터의 기본 IP 주소입니다. <Enter (앤터) > 키를 누릅니다.

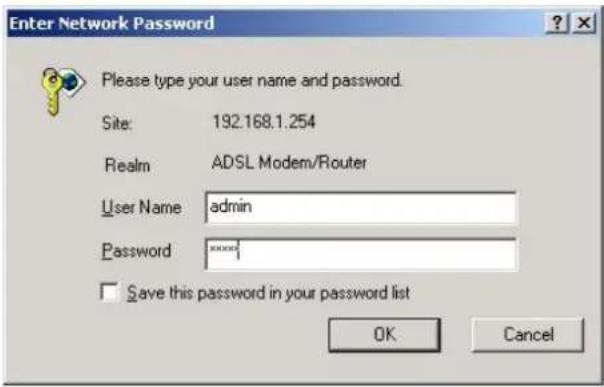

2. 사용자 이름과 암호 창이 나타납니다.

기본 사용자 이름과 암호는 각각 admin 과 admin 입니다. 확인을

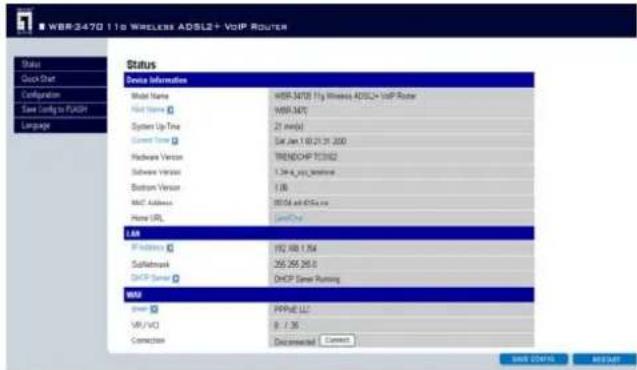

3. 웹 페이지에 상태 보고서가 나타납니다.

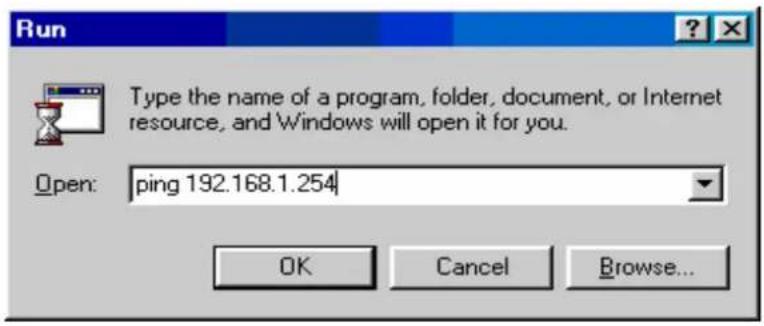

57장치의 로컬 네트워크 연결 확인하기 로컬 네트워크에서 이 ADSL 라우터를 볼 수 있는지 알아보려면 Start/Run (시작/실행)으로 이동합니다. 실행 대화 상자에서 "ping

192.168.1.254"를 입력하고

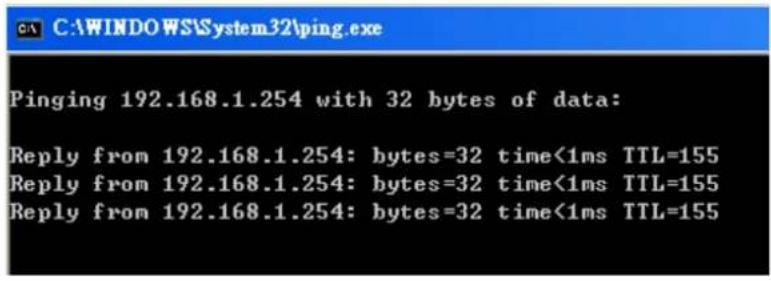

나타납니다. 핑이 성공적이면 로컬 네트워크가 장치에 도달할 수 있다는 뜻이며 명령 프롬프트 창은 자동으로

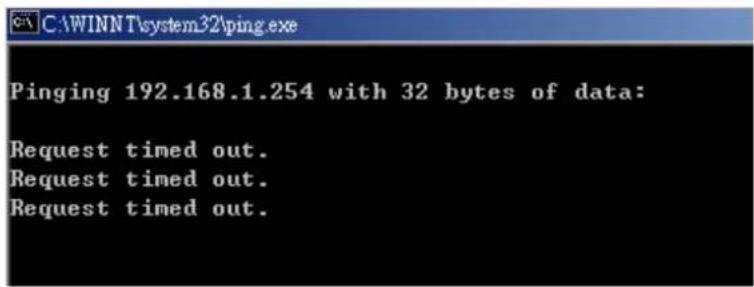

명령 프롬프트 창에 "Request timed out." 메시지가 나타나면 연결에 실패한 것입니다. 설정을 점검할 필요가
