Tipo de producto	Router ADSL2+ VoIP
Marca	LevelOne
Modelo	WBR3470A
Alimentación	Adaptador de corriente 12V CC, 1.2A
Funciones principales	Router ADSL2+ con VoIP, servidor DHCP, cortafuegos NAT, gestión web
Puertos LAN	4 puertos Ethernet 10/100 Mbps
Puerto WAN	1 puerto RJ-11 ADSL
Puerto VoIP	1 puerto RJ-11 para teléfono analógico
Interfaz de gestión	Web (HTTP) – dirección IP predeterminada: 192.168.1.254
Credenciales predeterminadas	admin / admin
Protocolos ADSL soportados	ADSL, ADSL2, ADSL2+
Protocolo VoIP	SIP
Seguridad	Cortafuegos integrado, filtrado MAC, SPI
Indicadores luminosos	PWR, SYS, ADSL, LAN (x4), VoIP
Contenido del embalaje	Router, adaptador de corriente, cable RJ-11, cable Ethernet, CD manual, guía de instalación rápida
Mantenimiento	Limpiar con un paño seco, evitar la humedad y las temperaturas extremas
Seguridad de uso	No abrir la carcasa, usar solo el adaptador suministrado, evitar la exposición exterior
Reparabilidad	Ninguna pieza reparable por el usuario – contactar un centro autorizado

Preguntas frecuentes - WBR3470A LEVELONE

¿Cómo acceder a la interfaz de configuración del router?

Abra un navegador web y escriba http://192.168.1.254 en la barra de direcciones. Ingrese las credenciales predeterminadas: admin (nombre de usuario) y admin (contraseña).

¿Cuál es la contraseña predeterminada del router?

La contraseña predeterminada es admin. El nombre de usuario también es admin.

¿Cómo configurar un PC con Windows XP para usar el router?

Vaya a Inicio > Panel de control > Conexiones de red. Haga clic derecho en Conexión de área local y seleccione Propiedades. Seleccione Protocolo de Internet (TCP/IP) y haga clic en Propiedades. Marque Obtener una dirección IP automáticamente y Obtener la dirección del servidor DNS automáticamente.

¿Qué hacer si el ping a 192.168.1.254 falla?

Verifique que el cable Ethernet esté bien conectado entre el PC y un puerto LAN del router. Asegúrese de que los indicadores PWR y SYS estén encendidos de forma continua. Si el problema persiste, reinicie el router y el PC, o restablezca el router.

¿Cómo conectar un teléfono analógico al router VoIP?

Use un cable RJ-11 para conectar el teléfono al puerto marcado como VoIP en la parte posterior del router. Para la línea ADSL, conecte el cable RJ-11 al puerto LÍNEA conectado a la toma telefónica de pared.

¿El router WBR3470A es compatible con Wi-Fi?

No, el WBR3470A es un router cableado ADSL2+ VoIP. No dispone de módulo Wi-Fi. Las conexiones se realizan exclusivamente mediante cables Ethernet.

¿Qué cables se incluyen con el router?

El embalaje contiene: un adaptador de corriente (12V/1.2A), un cable RJ-11 para la línea ADSL/teléfono, un cable Ethernet Cat.5 y un CD con el manual de usuario.

¿Cómo restablecer el router a los valores de fábrica?

Mantenga presionado el botón Reset en la parte posterior del router durante unos 10 segundos hasta que los indicadores parpadeen. Suéltelo, luego el router se reiniciará con los valores predeterminados (IP 192.168.1.254, admin/admin).

¿El router admite el protocolo ADSL2+?

Sí, el WBR3470A es compatible con los estándares ADSL, ADSL2 y ADSL2+, ofreciendo velocidades de descarga de hasta 24 Mbps.

¿Cómo actualizar el firmware del router?

Conéctese a la interfaz web (http://192.168.1.254), vaya a la sección Administración o Actualización. Descargue el último firmware desde el sitio LevelOne, luego seleccione el archivo y haga clic en Aplicar. No corte la alimentación durante la actualización.

MANUAL DE USUARIO WBR3470A LEVELONE

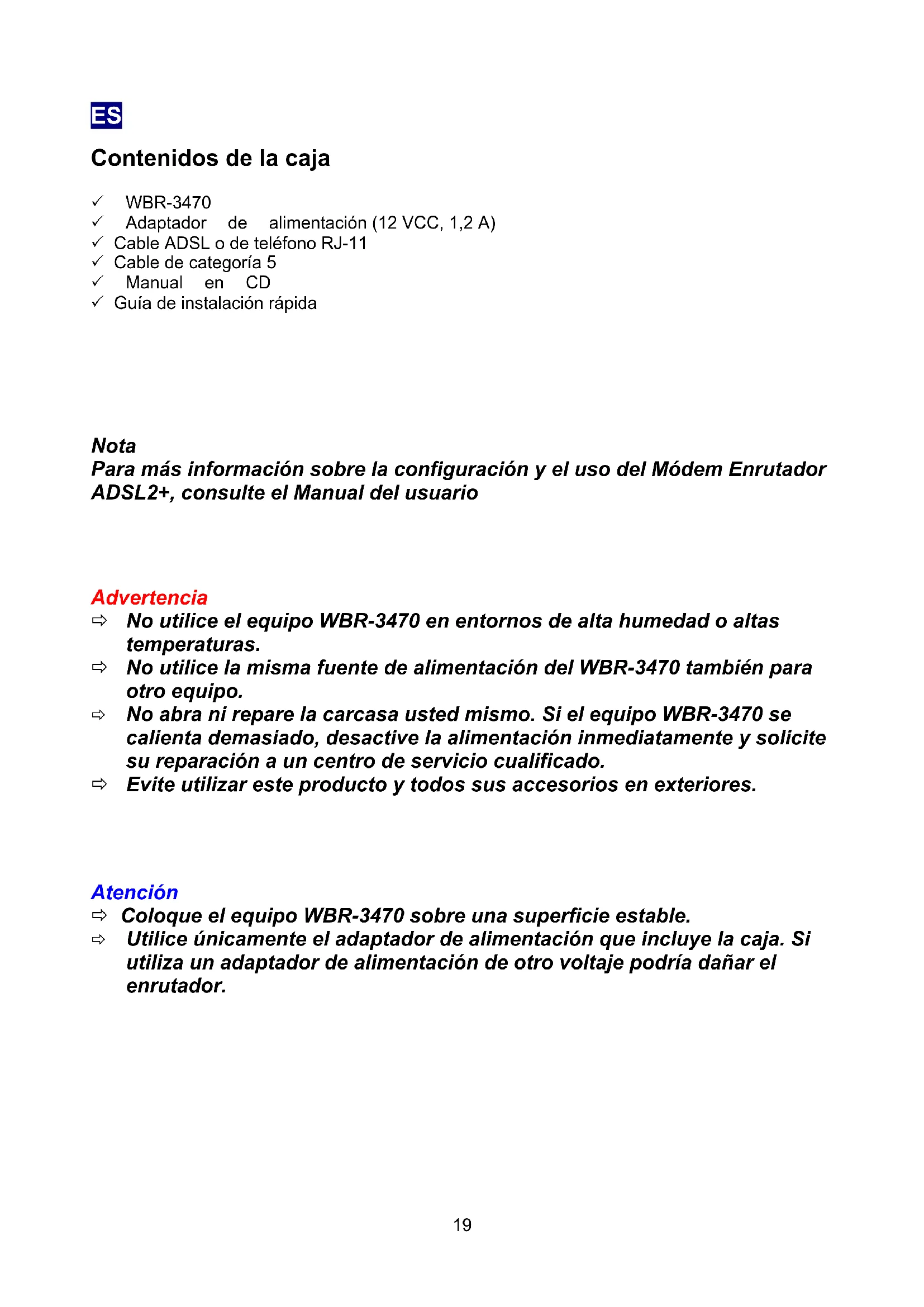

Contenidos de la caja

WBR-3470
Adaptador alimentación (12 VCC, 1,2 A)
Cable ADSL o de téléphone RJ-11
Cable de categoría 5
√ Manual en CD
✓ Guía de instalación<rápida

Nota

Para más información sobre la configuración y el uso del Módem Enrutador ADSL2+, consulte el Manual del usuario

Advertencia

No utilise el equipo WBR-3470 en entornos de alta humedad o altas temperatas.
No utilise la mesma fuente de alimentacion del WBR-3470 también para除外 lo que se lea.
ofo equipo.
No abra ni repare la carcasa ustedismo. Si el equipo WBR-3470 se caliente demasiado, desactive la alimentacion inmediamente y solicite su reparacion a un centro de servicecio calidadado.
⇒ Evite utiliser este producto y todos sus accesorios en exteriores.

Atencion

⇒ Coloque el equipo WBR-3470 sobre una superficie estable.
⇒ Utilice únicamente el adaptor de alimentación que incluye la caja. Si utilizes un adaptor de alimentación de otro voltaje所提供 dañar el enrutador.

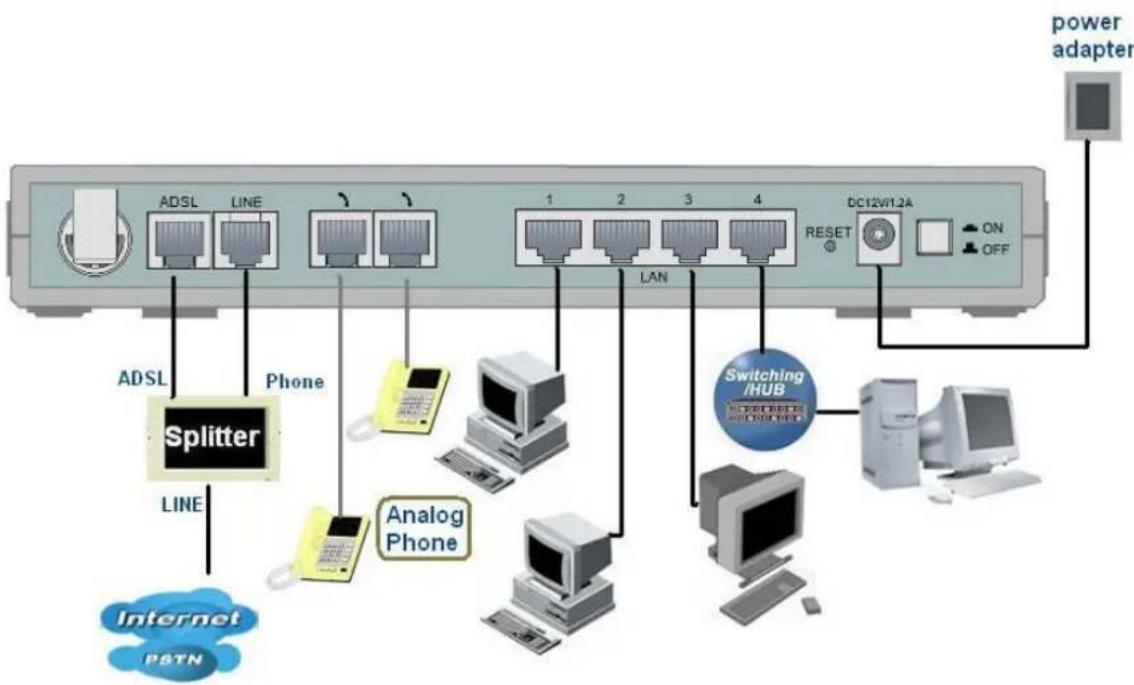

Conectar el enrutador VoIP ADSL2+

1. Conecte el enrutador a una red de area local (LAN, Local Area Network) y a la red ADSL o de téléphone (LINEA).
2. Encienda el dispositivo.
3. Asegúrese de que los LED PWR y SYS (alimentación y sistemas) están encendidos permanente y de que el LED LAN correspondiente también lo está.
4. Conecte un cable RJ11 al puerto VoIP cuando realice la connexion con un equipo Telefonico analógico.
5. Conecte un cable RJ11 al puerto LINEA cuando realice la conexión con la toma mural del Telephone

Configuración de las propiedades de red

Configuración de PC en Windows XP

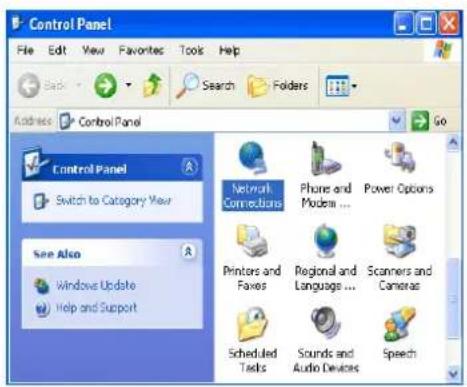

1. Dirijase a Start/Control Panel (Inicio / Panel de control) (en la Vista Clásica). Una vez en el Panel de control, haga dobleblick en Network Connection (Conexiones de red).
2. Haga dobleblick en Local Area Connection (Conexión de area local).

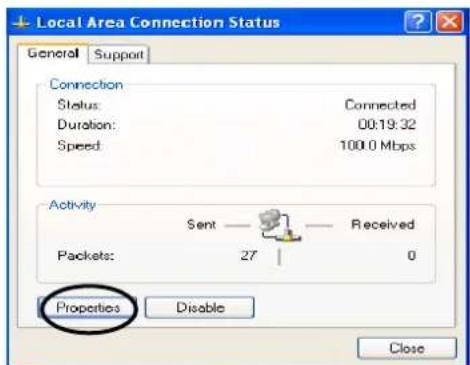

3. En la ventana Local Area Connection Status (Estado de conexión de area local), hagablick en Properties (Propiedades).

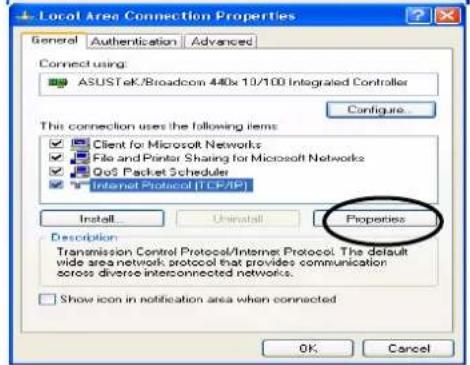

4. SeLECTIONE Internet Protocol (Protocolo Internet) (TCP/IP) y hagablick en Properties (Propietades).

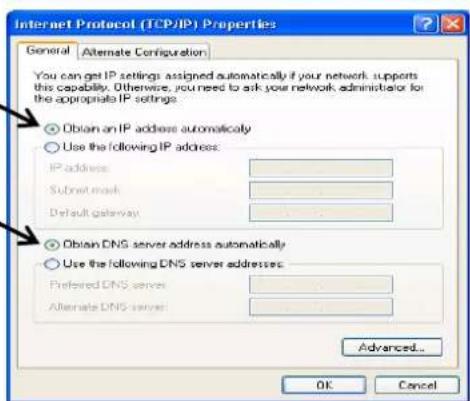

5. Seleezione las opciones Obtain an IP address automatically (Obtener una direccion IP automatisticamente) y Obtain DNS server address automatically (Obtener una direccion de servidor DNS automatisticamente).

6. Hagalick en OK (Aceptar) para finalizar la configuracion.

Configurar su Módem/Enrutador ADSL2+

Nota

Para configurar este dispositivo, deben tener instalado IE 5.0 / Netscape 4.5 o posterior.

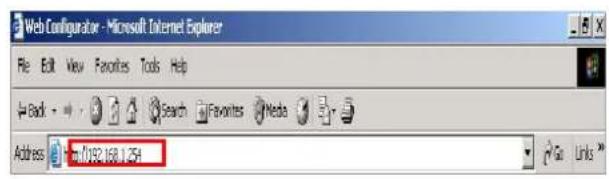

1. Abra su navegador web yonga http://192.168.1.254 en el cuadro de direccion del navegador. Este es el numero de la direccion IP predeterminada del enrutador. Presione Enter (Entre).

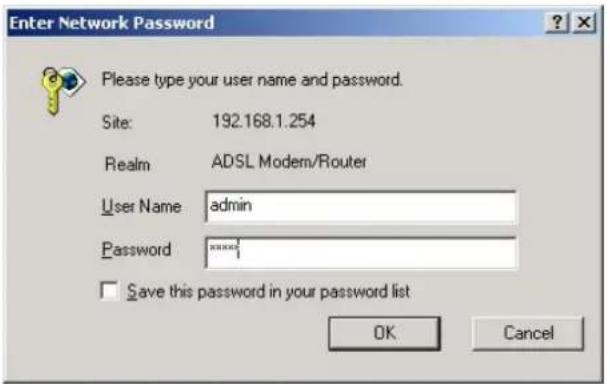

2. Aparecerá una ventsa que le pedira un nombre de usuario y una contrasea. El nombre de usuario y contrasea predeterminados son admin y admin. Pulse OK (Aceptar) para_CONTINUE.

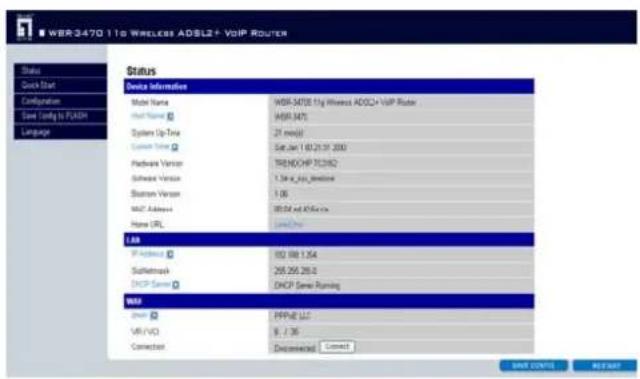

1. Obtendra un informe de estado presentado en una pagea web.

Verificar su connexion de red local con el dispositivo

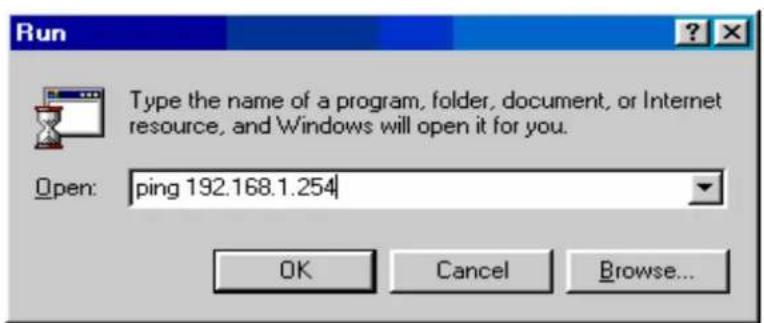

Para ver si este Enrutador ADSL es visible en su red local, dirijase a Start / Run (Inicio / Executor). En el cuadro de dialogo Run (Ejecutar),,)cribe "ping 192.168.1.254" y pulse OK Aceptar).

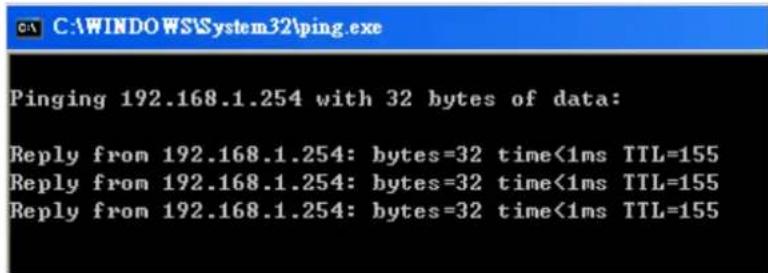

Aparecerá una ventsa de linea de commando. Si su ping tiene exito,arlo significará que su red local pueda acceder al dispositivo y después la ventsa de linea de commando se cerrara automatistically.

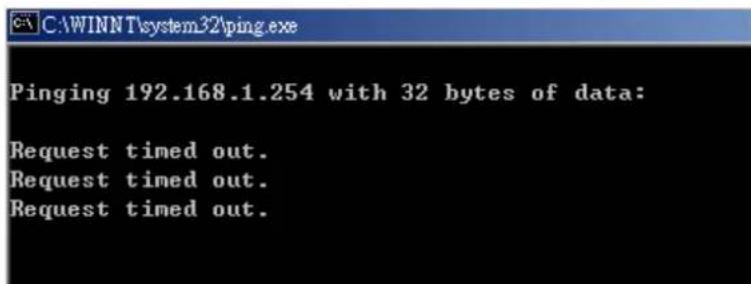

Si la connexion falla, verá el mensaje "Request timed out (Tiempo de esperas de satisficut agotado)" en la ventana de linea de commando. Puede que necesite comprobar su configuración.
