GEBRUIKSAANWIJZING WBR3470A LEVELONE

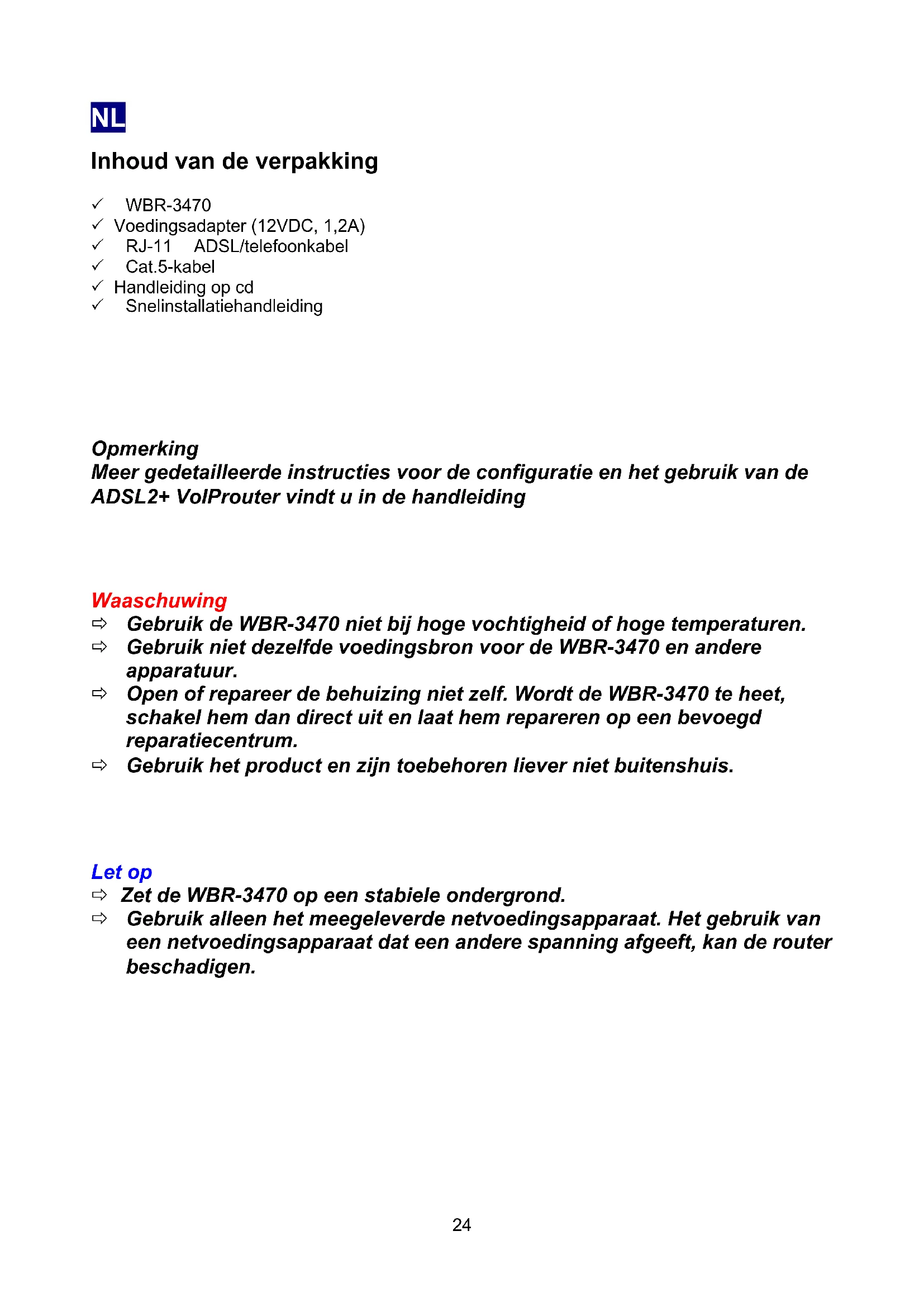

Inhoud van de verpakking

WBR-3470
Voedingsadapter (12VDC, 1,2A)
√ RJ-11 ADSL/telefoonkabel
√ Cat.5-kabel
✓ Handleiding op cd
✓ Snelinstallatiehandleiding

Opmerking

Meer gedetailleerde instructies voor de configuratie en het gebruik van de ADSL2+ VolProuter vindt u in de handleiding

Waaschuwing

Gebruik de WBR-3470 nicht bij hoge vochtigkeit of hoge temperaturen.
Gebruik Niet bezelfde voedingsbron voor de WBR-3470 en andere apparatuur.
Open of repareer de behuizing nicht zelf. Wordt de WBR-3470 te heet, schakel hem dan direct uit en LAST hem repareren op een bevoegd reparatiecentrum.
Gebruik het product en zijn toebehoren liever nicht buitenshuis.

Let op

Zet de WBR-3470 op een stabiele ondergrond.
Gebruik alleen het meegeleverde netvoedingsapparaat. Het gebruik van een netvoedingsapparaat dat een andere spanning afgeeft, kan de router beschadigen.

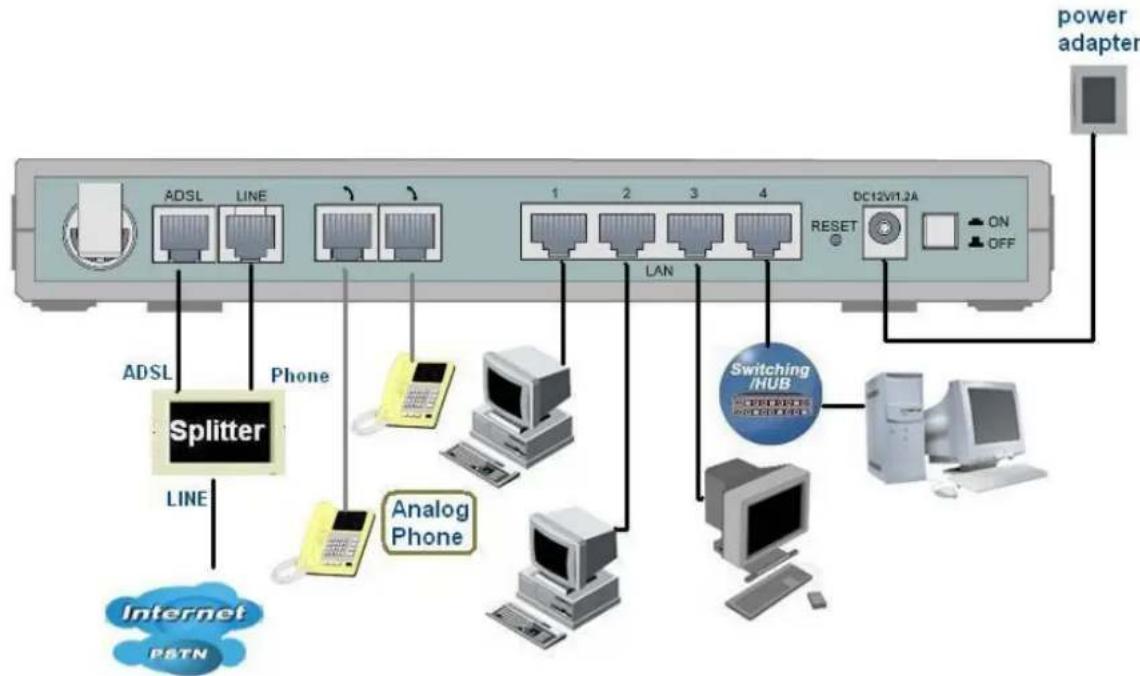

De ADSL2+ VoIP-router aansluten

1. Sluit de router aan op een LAN (Local Area Network = lokaal network) en het ADSL/telefonnetwork (LINE).
2. Schakel het apparaat in.
3. Controller of de LED's PWR en SYS stabel branden en dat de relevante LAN-LED is opgelicht.
4. Sluit een RJ11-kabel aan op de VoIP-poort wanner u een analogo telefoontoestel aansluit.
5. Sluit een RJ11-kabel aan op de LINE-poort wanner u aansluit op een telefoonwandcontactdoos

De netwerkeigenschappen configureren

De computer configureren onder Windows XP

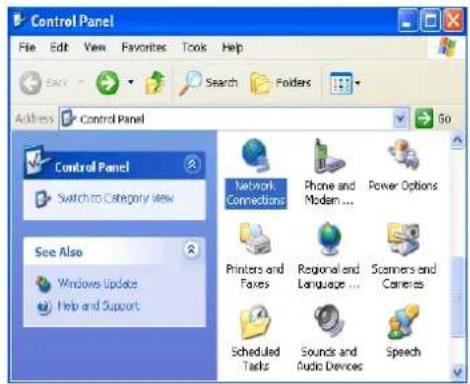

1. Gaaar Start / Control Panel (Configuratieschem) (in Klassieke weergave). Dubbelklik in het Configuratieschem op Network Connections (Netwerkverbindungen)
2. Dubbelklik op Local Area Connection (LAN-verbinding).

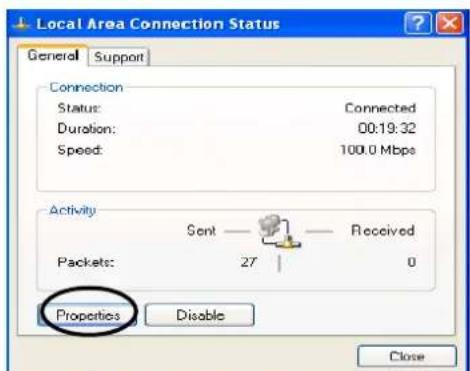

3. Klik in het venster Local Area Connection Status (Status van LAN-verbinding) op Properties (Eigenschappen).

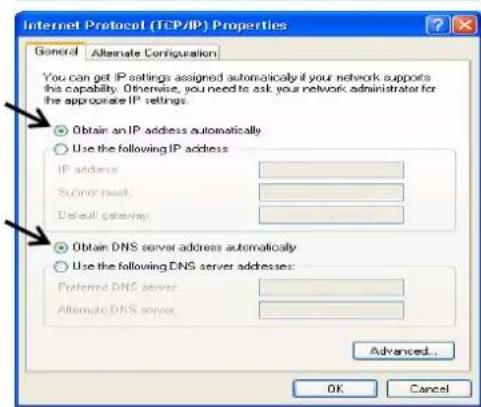

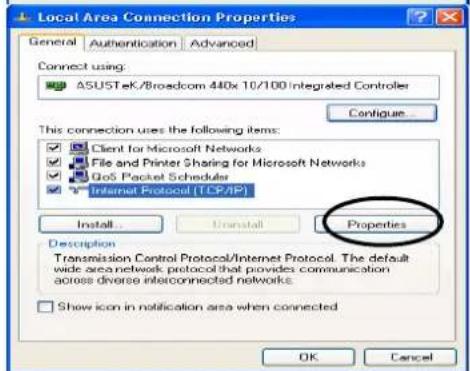

4. Selecteer Internet Protocol (TCP/IP) en klik op Properties (Eigenschappen).

5. Selecteer Obtain an IP address automatically (Automatisch een IP-adres latent toewijzen) en Obtain DNS server address automatically (Automatisch een DNS-serveradres latent toewijzen).

6. Klik op OK om de configuratie te voltooien.

De ADSL2+ VoIP/Router configureren

Opmerking

Om dit apparaat te configureren,要去 u IE 5.0 of Netscape 4.5 of een laterere versie hebben.

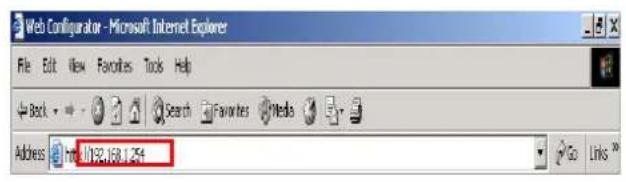

1. Open de webbrowser en typ http://192.168.1.254 in het adresveld. Dat is het standard-IP-adres van de router. Druk op Enter.

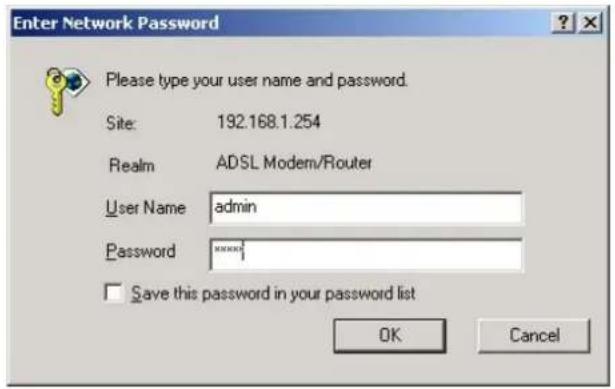

2. Er worden gezvraagd om een gebruikersnaam en een wachtwoord. De standaard is admin en admin. Klik op OK om verder te gaan.

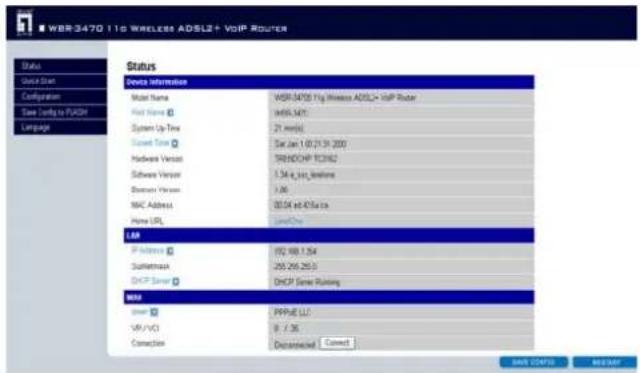

1. Er verschijnt een statusverslag.

De locale netwerkverbinding van het apparaat controleren

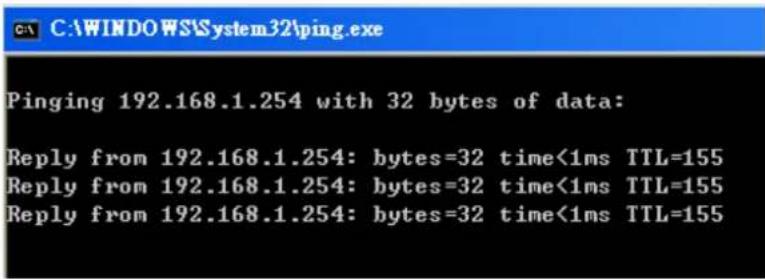

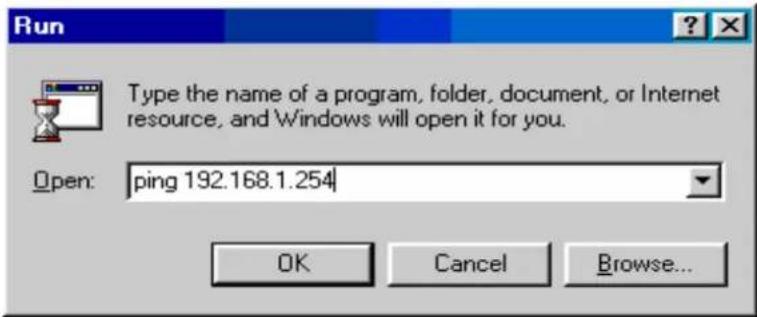

Om te zien of deze ADSL-router zichtaar is op het locale netwerk, gaat u maar Start / Run (Uitvoeren). Typ in het dialoogvenster Run (Uitvoeren) "ping 192.168.1.254" en klik op OK.

Er verschijnt een DOS-venster. Is de ping geslaagd, dan weet u dat het locale netwerk het apparatusaat kan bereiken. Het venster worden automatisch gesloten.

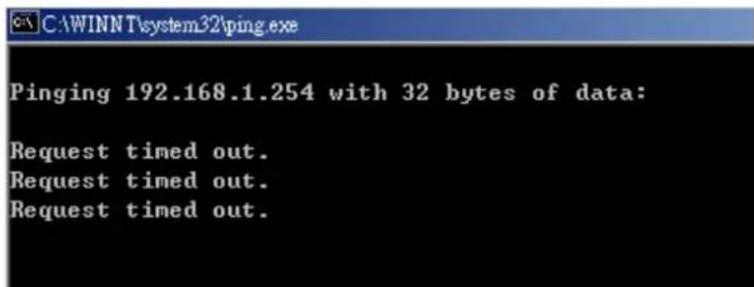

De verbinding is mistrukt als u "Request timed out (Time-out bij opdracht)" in het DOS-venster zit verschijnen. Het kan nodig zich de hardware te controleren.
