WBR3470B - Roteador LEVELONE - Manual de utilização gratuito

Tipo de produto	Roteador ADSL2+ VoIP
Marca	LevelOne
Modelo	WBR3470B
Alimentação	Adaptador de energia 12 V CC, 1,2 A
Interfaces	1 porta RJ11 Linha, 1 porta RJ11 Telefone (VoIP), 4 portas RJ45 LAN 10/100 Mbps
Endereço IP padrão	192.168.1.254
Credenciais padrão	admin / admin
Funções principais	Modem ADSL2+, roteador, VoIP, firewall, NAT, servidor DHCP
Dimensões	Aproximadamente 180 x 130 x 35 mm
Peso	Aproximadamente 300 g
Segurança	Recomenda-se alterar a senha padrão, firewall integrado
Manutenção e limpeza	Desconectar antes da limpeza; usar um pano seco e macio; evitar umidade
Peças sobressalentes e reparabilidade	Adaptador de energia específico; não abrir o gabinete; contactar um centro autorizado
Conteúdo da embalagem	Roteador WBR-3470, adaptador de energia, cabo RJ11, cabo RJ45, CD manual, guia de instalação rápida
Temperatura de operação	0 °C a 40 °C
Umidade	10% a 90% (sem condensação)

Perguntas frequentes - WBR3470B LEVELONE

Qual é o endereço IP padrão do roteador LevelOne WBR3470B?

O endereço IP padrão é 192.168.1.254. Abra um navegador e digite este endereço na barra de endereço.

Quais são as credenciais padrão para acessar a interface?

O nome de usuário e a senha padrão são admin e admin. É altamente recomendável alterá-los após o primeiro login.

Como redefinir o roteador para as configurações de fábrica?

Mantenha pressionado o botão Reset na parte traseira do roteador por cerca de 10 segundos até que os LEDs pisquem. As configurações retornarão aos valores padrão.

Como conectar um telefone analógico ao roteador?

Conecte o cabo RJ11 do telefone na porta VoIP (ou Phone) do roteador. A porta LINHA é reservada para a conexão à tomada ADSL.

Por que o LED PWR ou SYS não acende?

Verifique se o adaptador de energia está conectado corretamente e se a tomada funciona. Se o problema persistir, o dispositivo pode estar com defeito; entre em contato com o suporte técnico.

Como configurar o roteador pela primeira vez?

Conecte seu PC ao roteador via cabo Ethernet, configure a placa de rede para obter endereço IP automaticamente, depois abra um navegador no endereço 192.168.1.254. Siga o assistente de configuração.

O roteador não detecta a conexão ADSL, o que fazer?

Certifique-se de que o cabo RJ11 está bem conectado na porta LINHA e que o filtro ADSL (se necessário) está instalado. Verifique as configurações de VPI/VCI fornecidas pelo seu provedor.

Como testar a conexão entre o PC e o roteador?

Abra o prompt de comando e digite ping 192.168.1.254. Se receber respostas, a conexão está boa. Caso contrário, verifique os cabos e a configuração de rede.

Posso usar o roteador sem fio?

O LevelOne WBR3470B é um roteador ADSL com VoIP, mas não possui ponto de acesso Wi-Fi. Para conexão sem fio, você precisa conectar um ponto de acesso ou roteador Wi-Fi adicional.

O que fazer se eu esquecer minha senha de administrador?

Realize uma redefinição de fábrica pressionando o botão Reset por 10 segundos. A senha retornará para admin.

MANUAL DE UTILIZADOR WBR3470B LEVELONE

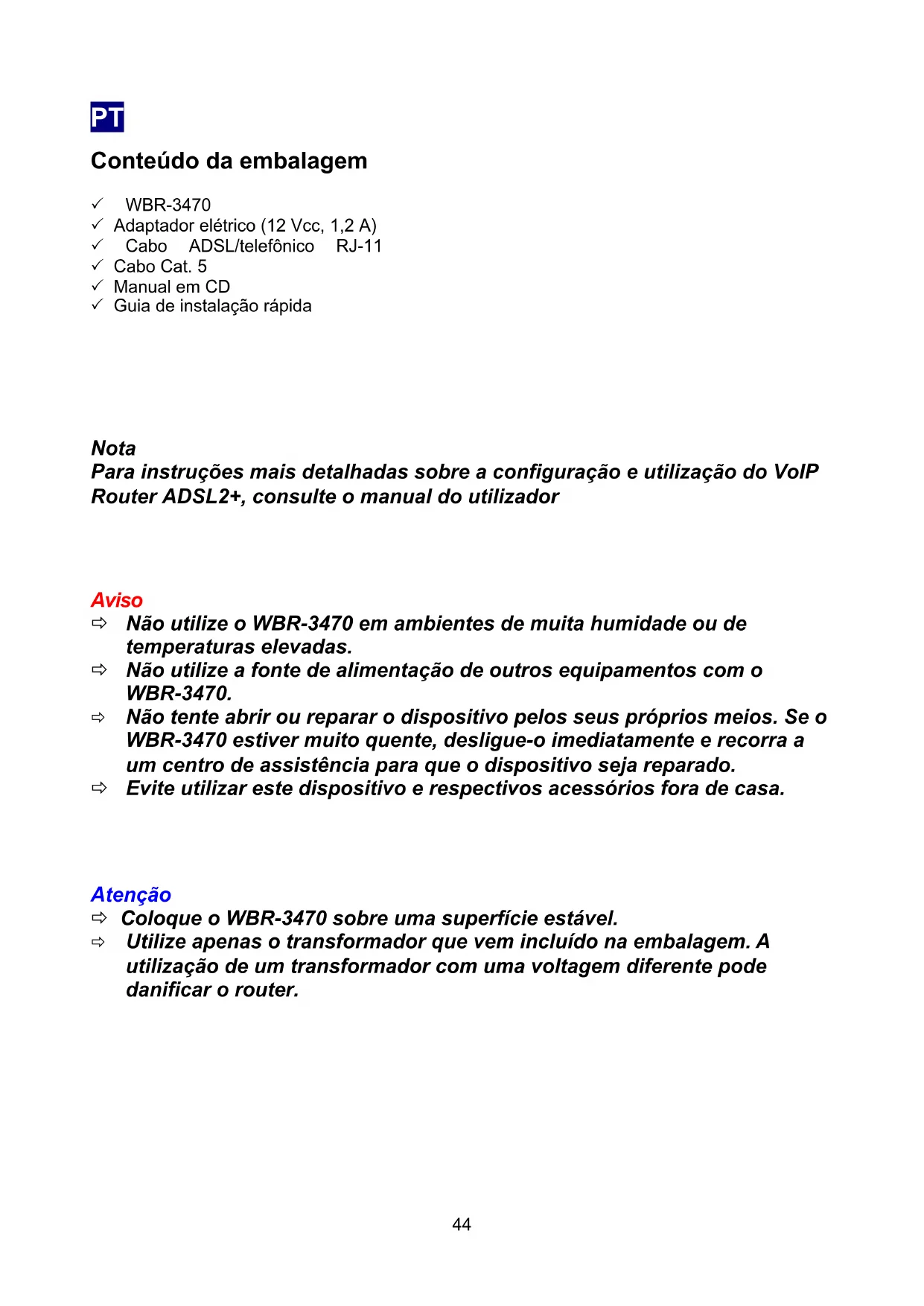

Contudo da embalagem

WBR-3470
Adaptador elétrico (12 Vcc, 1,2 A)
Cabo ADSL/telefonico RJ-11
Cabo Cat. 5
Manual em CD
✓ Guia de instalacao rapiida

Nota

Para instruções mais detalhadas sobre a configuração e'utilização do VoIP Router ADSL2+, consulte o manual do utiliser

Aviso

⇒ Não utilize o WBR-3470 em ambientes de muita humidade ou de temperatas elevadas.
⇒ Não utilize a fonte de alimentação de outros equipamentos com o WBR-3470.
⇒ Não tenteAbrir ou reparar o dispositovelos seuis proprios meios.Se o WBR-3470 estiver muito quente, deslige-o imeditamente e recorra a um centro de assistencia para que o dispositovo sera reparado.
⇒ Evite utiliser este dispositorio e respectivos accesorios fora de casa.

Atença

⇒ Coloque o WBR-3470 sobre uma superficie estavel.
⇒ Utilize apenas o transformador que vem incluindo na embalagem. A utilização de um transformador com uma voltagemDIFFrente pode danIFICAR o router.

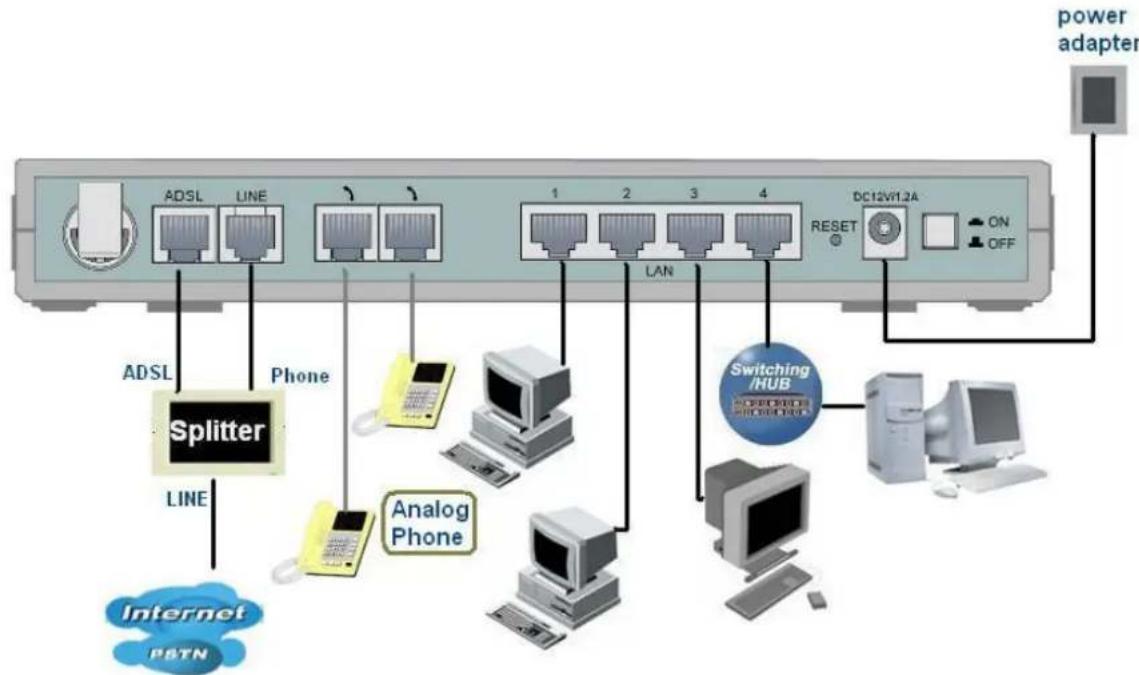

Conexão do roteador ADSL2+ VoIP

1. Conecte o roteador a uma LAN (rede local) e à rede ADSL/telefônia (LINE).
2. Ligue o dispositorio.
3. Certifique-se de que os LEDs PWR e SYS estejam aceses constantemente e que o LED LAN relevante esta aceso.
4. Conecte um cabo RJ11 à porta VoIP ao conectar a um aparelho Telefonico analógico.
5. Conecte um cabo RJ11 à porta LINE ao conectar à tomada da LINHA Telefonica.

Configuração da opção Network Properties (Propriedades de rede)

Configuração do PC no Windows XP

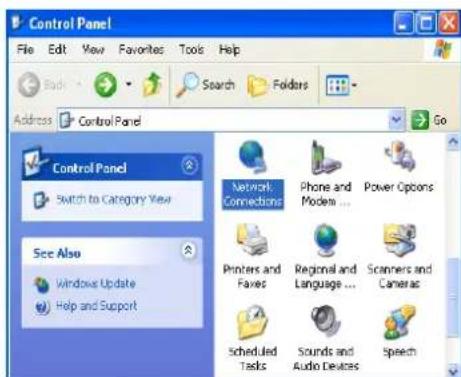

1. Vá até Start / Control Panel (in Classic View) (Iniciar / Paine de controlo (vista clássica)). No Control Panel (Paine de controlo), faça um duplo clique sobre a opção Network Connections (Ligações de rede).
2. Faça um duplo sobre a opção Local Area Connection (Ligação de area local).

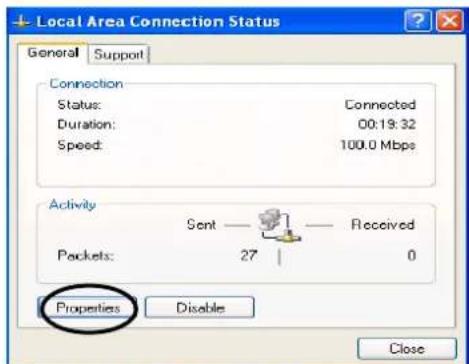

1. Na janela Local Area Connection Status (Estado da ligação de area local), clique em Properties (Propriedades).

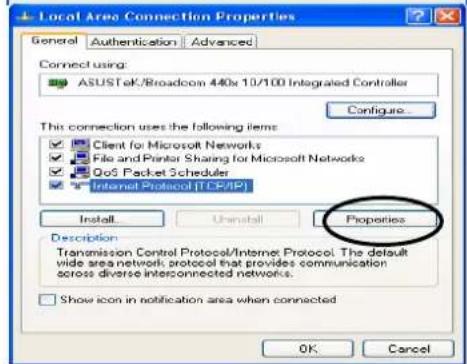

2. SeLECTIONA OPOE Internet Protocol (TCP/IP) (Protocolo Internet (TCP/IP)) e clique em Properties (Propriedades).

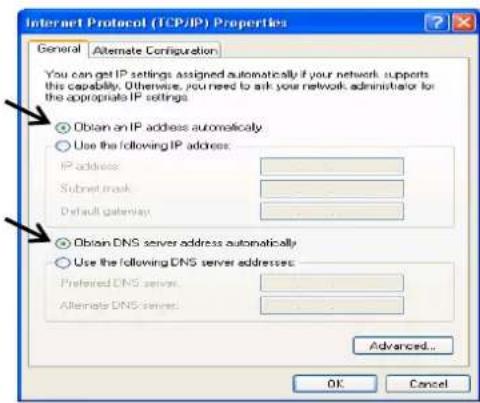

3. Selezione os botões de opçao Obtain an IP address automatically (Obter um endereço IP automaticamente) e Obtain DNS server address automatically (Obter endereço do servidor DNS automaticamente).
4. Clique em OK para conclusir a configuração.

Configuração do VoIP Router ADSL2+

Nota

Para configurar este disposativo terá de ter o IE 5.0 / Netscape 4.5 ou acima instalado

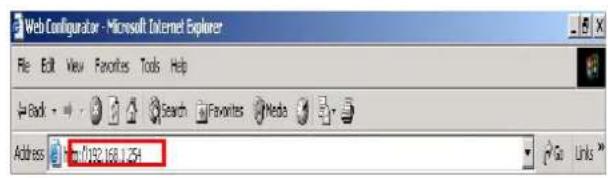

1. Abra o browser da web e digite o endereço http://192.168.1.254 na barra de endereço do browser. Este número é o endereço IP predefinido do router. Prima a tecla Enter.

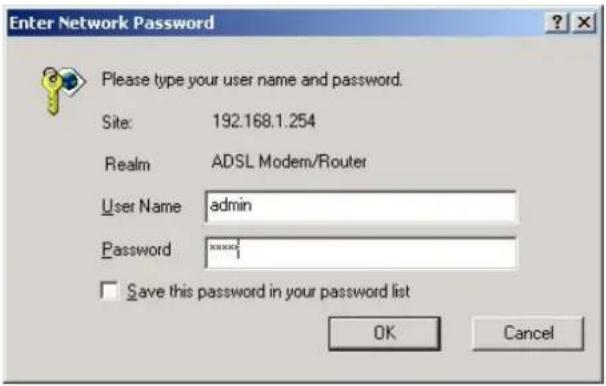

2. Sera aparecido uma janela para introdução do nome de Utilizador e da senha. Em eles os casos, o nome de Utilizador e a senha é admin. Prima OK (OK) para Prosseguir.

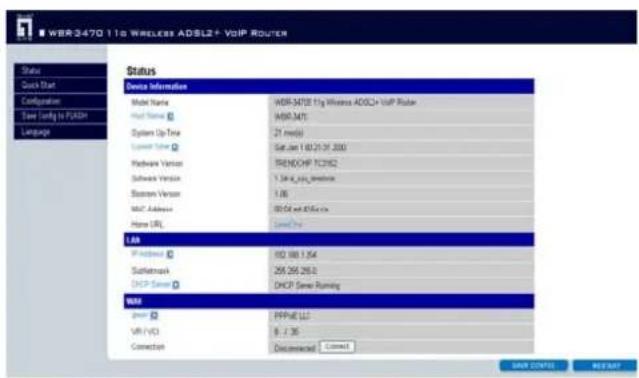

1. Na网页 web está-presentado um relatório de estado.

Verificacao da ligaao do router a rede local

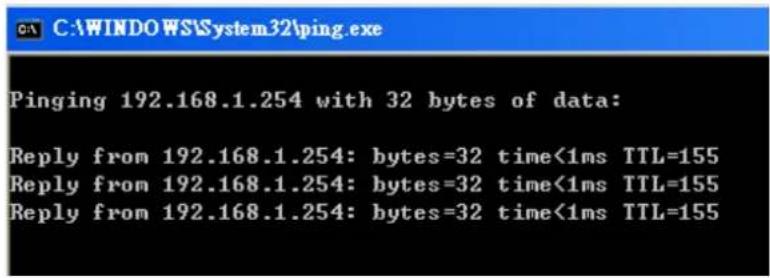

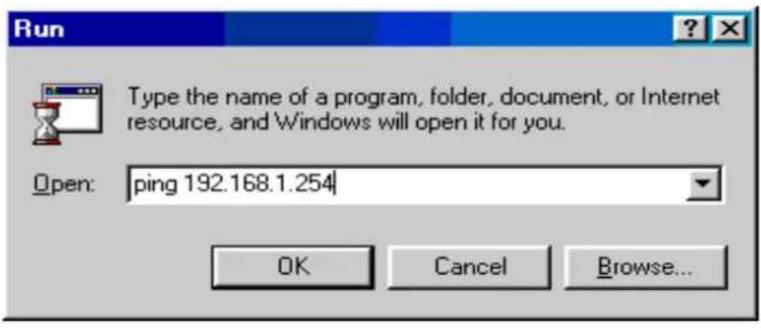

Para ver se este router ADSL consta da rede local, va até Start/Run (Iniciar/Executor). No campo Run (Executor), digite "ping 192.168.1.254" e prima OK (OK).

Sera aparenda una janela com linhas de commando. Se o ping for feito com exito, ou seja se a rede localrushugir comunicar com o dispositivo,ajanela contentso as linhas de commande fechar-se-automacamente.

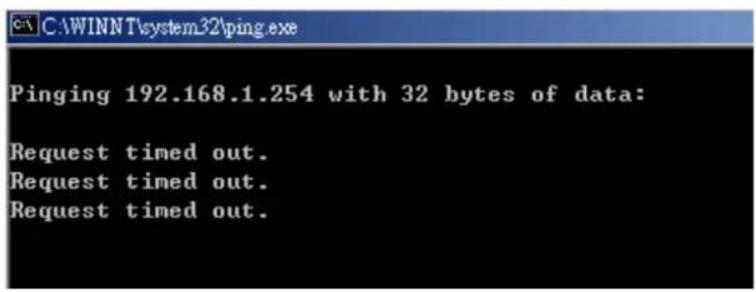

Sempre que vir a mensagem "Request timed out" (O pedido exceedu o limite de tempo) na janela de linhas de commando é porque a ligação falhou. Neste caso, poderá ter de vericar a configuração.
