Contenu de l'emballage

WBR-3470 √ Adaptateur d'alimentation (12VDC, 1.2A) Cable RJ-11 ADSL/telephone √ Cable Cat.5 √ Manuel CD √ Guide d'Installation Rapide

Note

Pour des instructions plus détaillées sur la configuration et l'utilisation du VoIP routeur ADSL2+, veuillez vous référer au Manuel d'utilisation.

Avertissement

N'utilisez pas le WBR-3470 dans des environnements dont l'humidité ou la température est élevée. N'utilisez pas la même source d'alimentation pour le WBR-3470 et autres appareils. N'ouvre pas et ne réparez pas le boîtier par vous-même. Si le WBR-3470 est trop chaud, éteignez immédiatement l'alimentation et faites-le réparer dans un centre de maintenance/agréé. Evitez d'utiliser ce produit et ses accessoires en extérieur.

Attention

⇒ Placez le WBR-3470 sur une surface stable. ⇒ N'utilisez que l'adaptateur d'alimentation livré dans l'emballage. L'utilisation d'un adaptateur avec une tension nominale différente peut endommager le routeur.

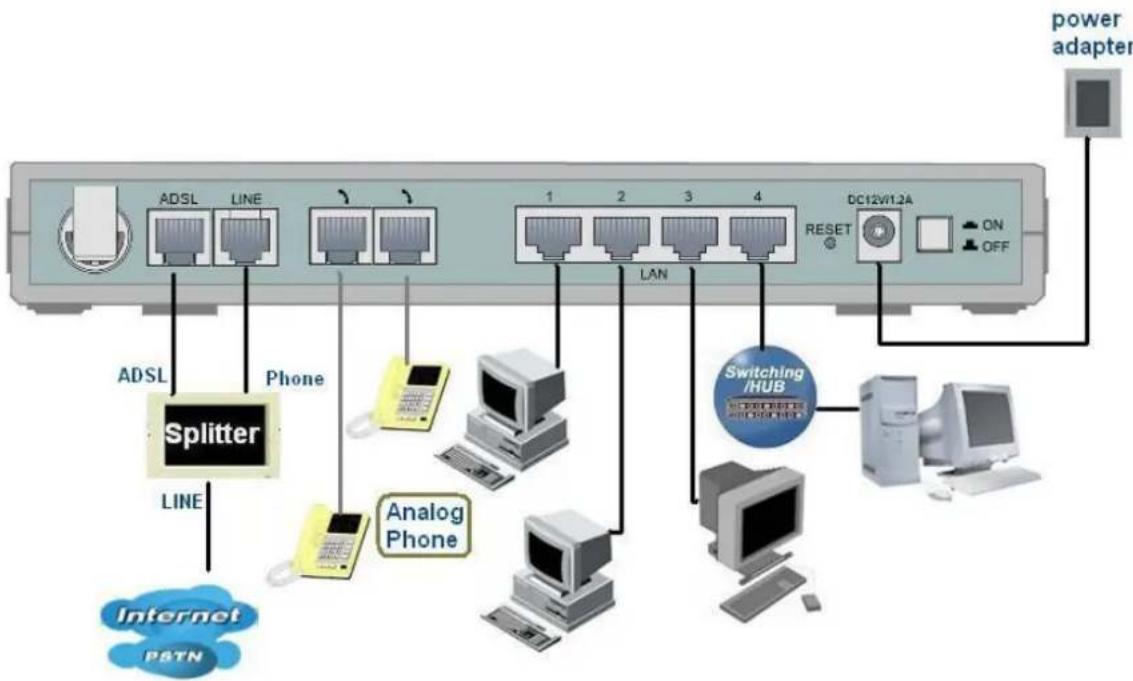

Connexion du routeur ADSL2+ volp

1. Connectez le routeur à un réseau local LAN (Local Area Network) et au réseau téléphonique/ADSL (ligne).
2. Allumez l'appareil.
3. Assurez-vous que les LED PWR et SYS sont allumées en continu et que la LED LAN correspondante est allumée.
4. Connectez un cable RJ11 sur le port VoIP lorsque vous connectez à un combiné téléphonique analogique.
5. Connectez un câble RJ11 sur le port LIGNE lorsque vous connectez à une prise murale téléphonique

Configurer le PC sous windows XP

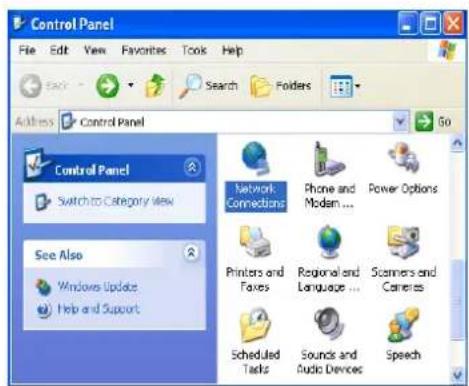

1. Allez dans Start / Control Panel (Démarrer / Panneau de configuration) (en vue Classique). Dans le panneau de configuration, double cliquez sur Connexions réseau
2. Double cliquez sur Local Area Connection (Connexion au réseau local).

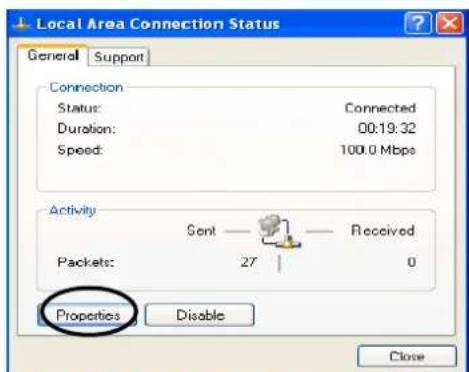

3. Dans la fenêtre d'état de la Local Area Connection Status (Connexion au réseau local), cliquez sur Properties (Propriétés).

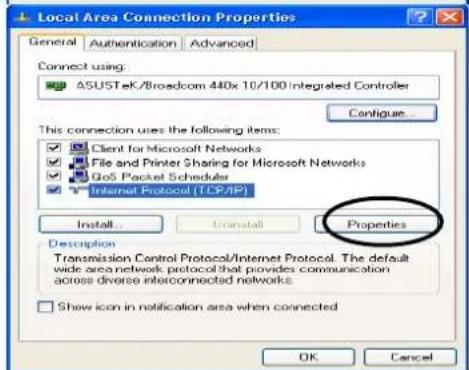

4. Sélectionnez Internet Protocol (Protocole Internet) (TCP/IP) et cliquez sur Propriétés.

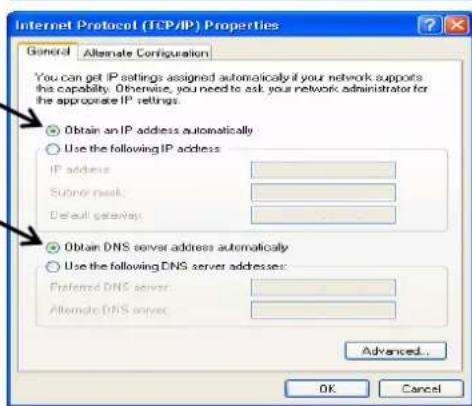

5. Sélectionnez les boutons radio Obtain an IP address automatically (Obtenir une adresse IP automatique) et Obtain DNS server address automatically (Obtenir une adresse serveur DNS automatique).
6. Cliquez sur OK pour terminer la configuration.

Note

Pour configurer cet appareil, vous devez avoir installé IE 5.0 / Netscape 4.5 ou supérieur

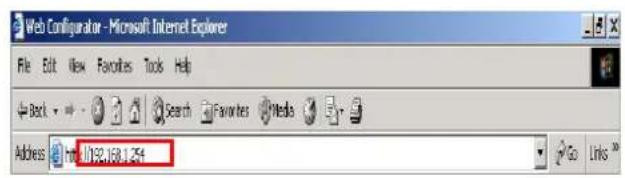

1. Ouvrez le navigateur Web et tapez http://192.168.1.254 dans sa barre d'adresse. Ce numéro est l'adresse IP par défaut de ce routeur. Appuyez sur Enter (Entrée).

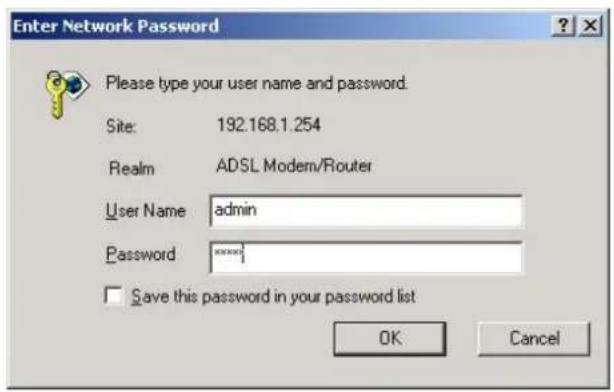

2. Une fenêtre de nom d'utilisateur et de mot de passe apparaît. Les nom d'utilisateur et mot de passe par défaut sont admin et admin. Appuyez sur OK pour continuer.

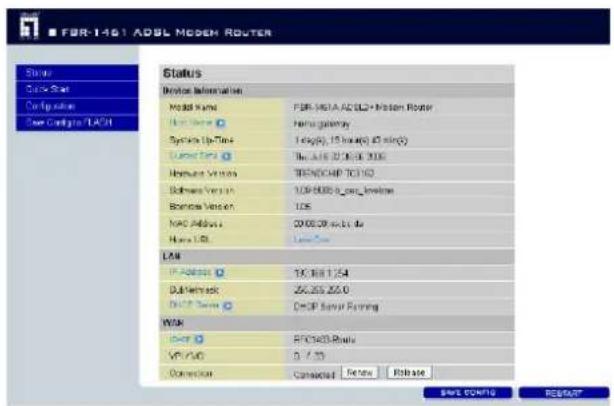

1. Vous obtenez un rapport d'état sur une page Web.

Vérifier votre connexion entre le réseau local et l'appareil

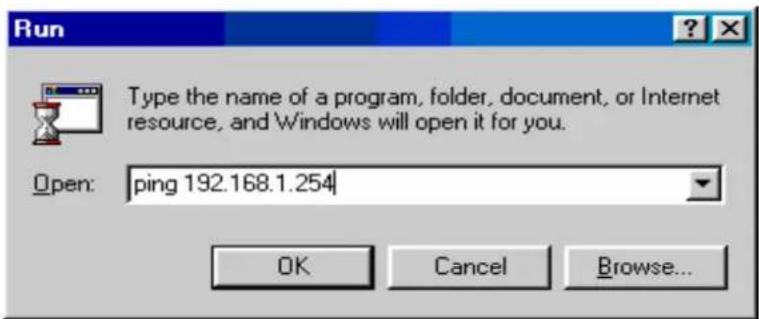

Pour voir si le routeur ADSL est visible sur le réseau local, allez dans Start/Run (Démarrer / Exécuter). Dans la boîte de dialogue d'exécution, tapez "ping 192.168.1.254" puis appuyez sur OK.

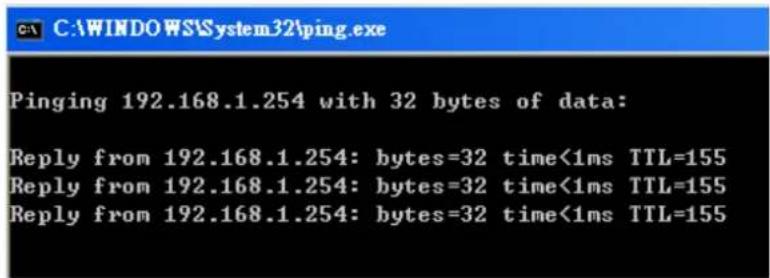

Une fenêtre d'invite de commande apparait. Si le ping aboutit, ce qui signifie que votre réseau local est capable d'atteindre le périphérique, alors la fenêtre d'invite de commande se ferme automatiquement.

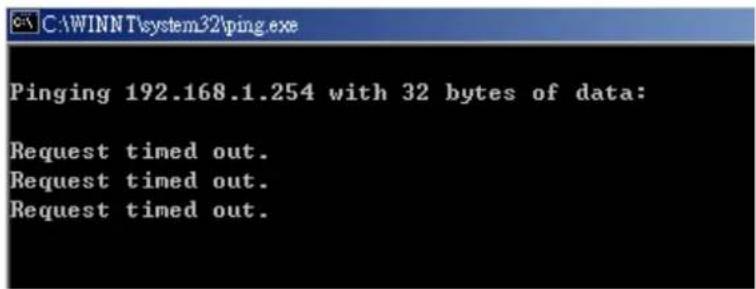

Lorsque la connexion échoue, l'invite de commande affiche "Request time out (Délai d'attente de la demande dépasse.)". Vous devez vérifier à nouveau votre installation.
