BEDIENUNGSANLEITUNG WBR3470B LEVELONE

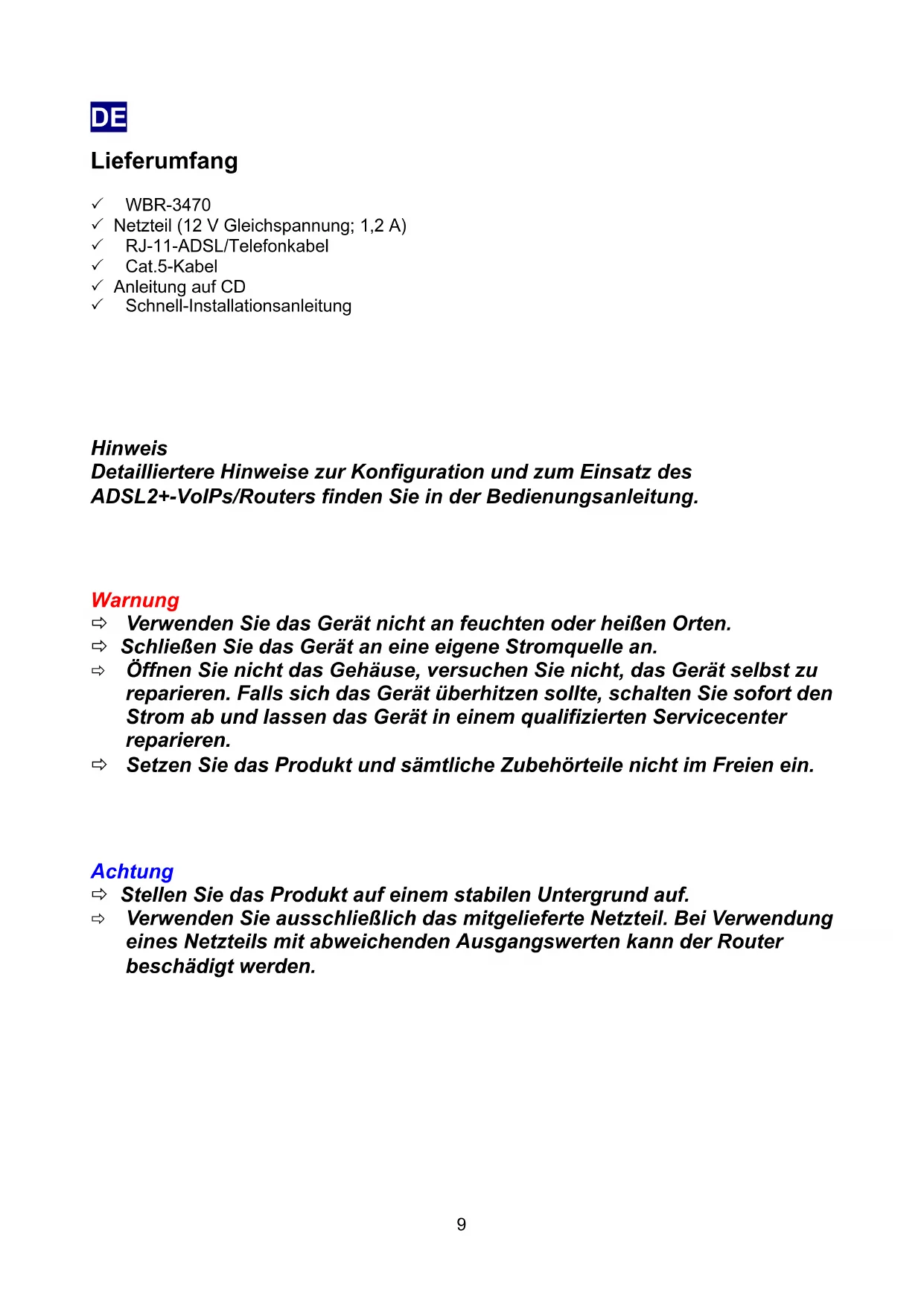

8DE Lieferumfang 3 WBR-3470 3 Netzteil (12 V Gleichspannung; 1,2 A) 3 RJ-11-ADSL/Telefonkabel 3 Cat.5-Kabel 3 Anleitung auf CD 3 Schnell-Installationsanleitung
Hinweis Detailliertere Hinweise zur Konfiguration und zum Einsatz des ADSL2+-VoIPs/Routers finden Sie in der Bedienungsanleitung.
Warnung Verwenden Sie das Gerät nicht an feuchten oder heißen Orten. Schließen Sie das Gerät an eine eigene Stromquelle an. Öffnen Sie nicht das Gehäuse, versuchen Sie nicht, das Gerät selbst zu reparieren. Falls sich das Gerät überhitzen sollte, schalten Sie sofort den Strom ab und lassen das Gerät in einem qualifizierten Servicecenter reparieren. Setzen Sie das Produkt und sämtliche Zubehörteile nicht im Freien ein.
Achtung Stellen Sie das Produkt auf einem stabilen Untergrund auf. Verwenden Sie ausschließlich das mitgelieferte Netzteil. Bei Verwendung eines Netzteils mit abweichenden Ausgangswerten kann der Router beschädigt werden.

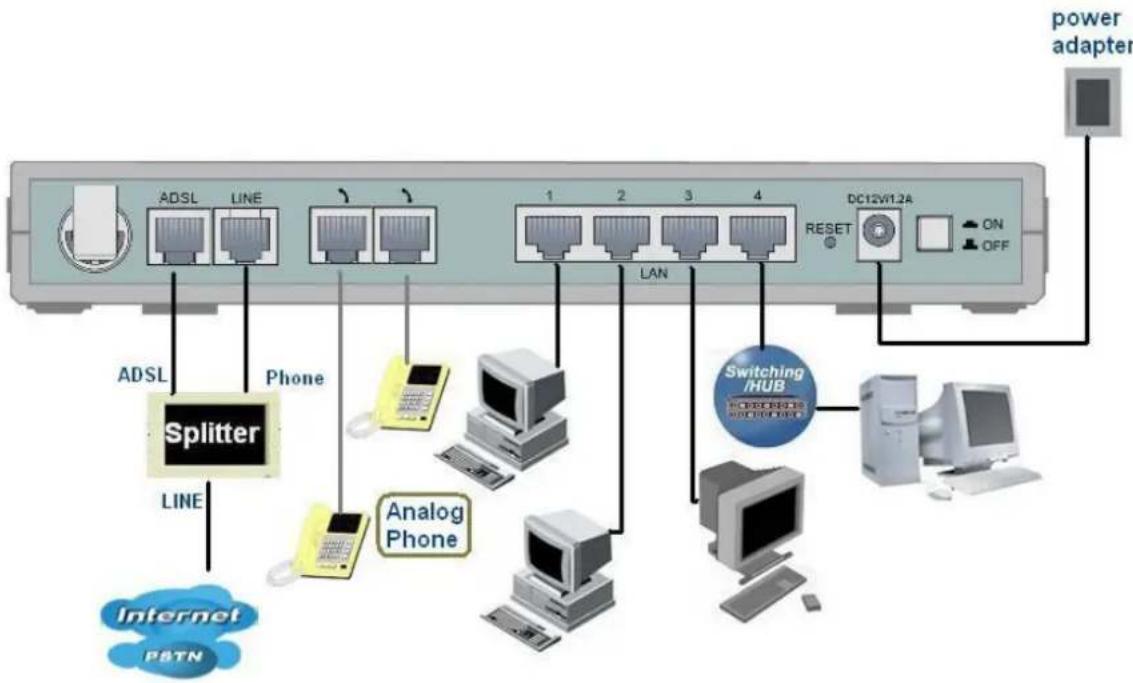

9ADSL2+ VoIP-Router anschließen
1. Verbinden Sie den Router mit dem LAN (lokales Netzwerk) und dem
(A)DSL/Telefon-Netzwerk (LINE).
2. Schalten Sie das Gerät ein.
3. Überzeugen Sie sich davon, dass die LEDs PWR und SYS sowie die entsprechende
LAN-LED dauerhaft leuchten.
4. Verbinden Sie den VoIP-Anschluss über ein RJ11-Kabel mit einem Analogtelefon.
5. Verbinden Sie den LINE-Anschluss über ein RJ11-Kabel mit der Telefonsteckdose.
10Netzwerkeinstellungen konfigurieren PC unter Windows XP konfigurieren

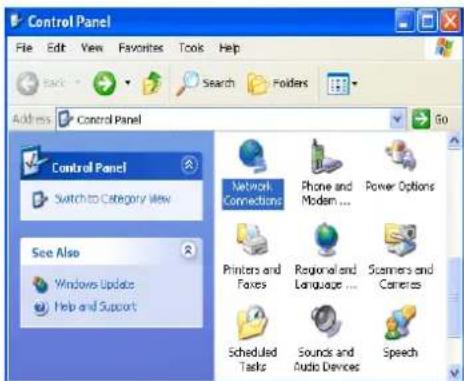

1. Rufen Sie (in der klassischen Ansicht)
Start / Control Panel (Start / Einstellungen / Systemsteuerung) auf. In der Systemsteuerung doppelklicken Sie auf Network Connections (Netzwerkverbindungen).

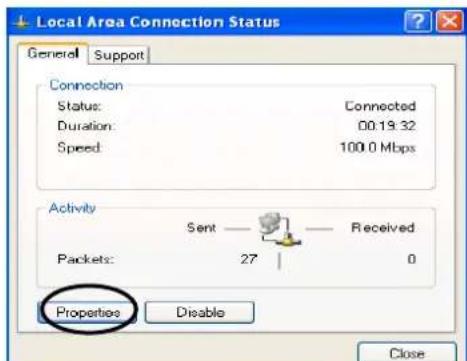

2. Doppelklicken Sie auf Local Area
Connection (LAN oder Hochgeschwindigkeitsinternet).
(Status von LAN-Verbindung) klicken Sie auf Properties (Eigenschaften).

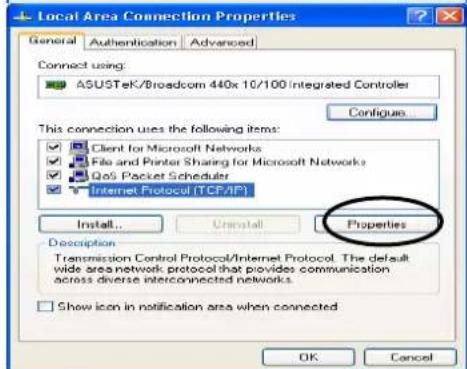

4. Wählen Sie Internet Protocol
(Internetprotokoll) (TCP/IP) aus und klicken Sie auf Properties (Eigenschaften).

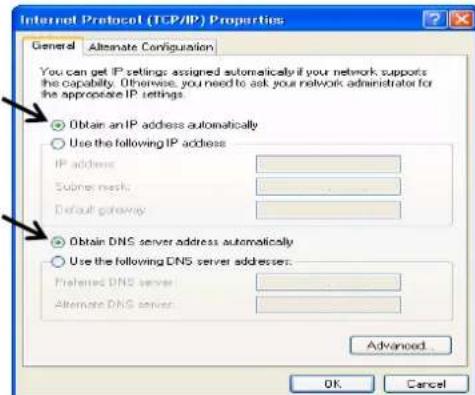

5. Wählen Sie Obtain an IP address
automaticall (IP-Adresse automatisch beziehen) und Obtain DNS server address automatically (DNS-Serveradresse automatisch beziehen).
6. Klicken Sie zum Abschluss der Konfiguration
11So konfigurieren Sie Ihr ADSL2+-VoIP/Router Hinweis Zur Konfiguration des Gerätes muss Internet Explorer 5.0/Netscape 4.5 oder eine jeweils aktuellere Version installiert sein.

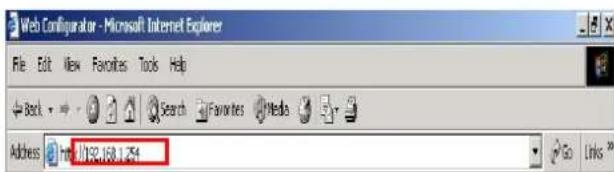

1. Öffnen Sie den Webbrowser und geben Sie
http://192.168.1.254 in das Adresse-Feld des Browsers ein. Diese Adresse ist die Standard-IP-Adresse des Routers. Drücken Sie Enter.

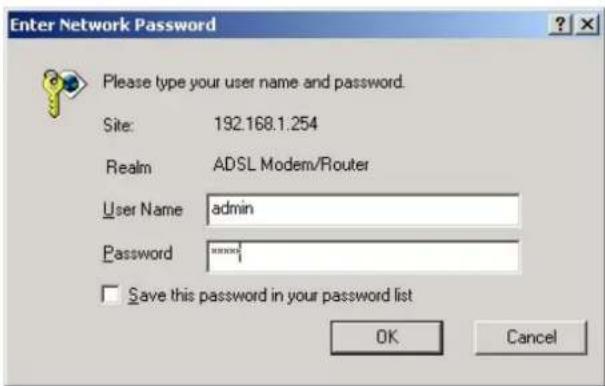

2. Ein Fenster zur Eingabe von
Benutzername und Kennwort wird eingeblendet. Standard-Benutzername und Standard-Kennwort lauten „admin“ und „admin“. Klicken Sie zum Fortfahren auf OK.

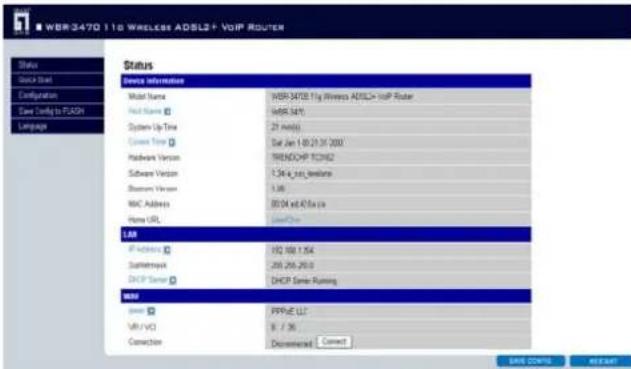

3. Ein Statusbericht wird in Form einer

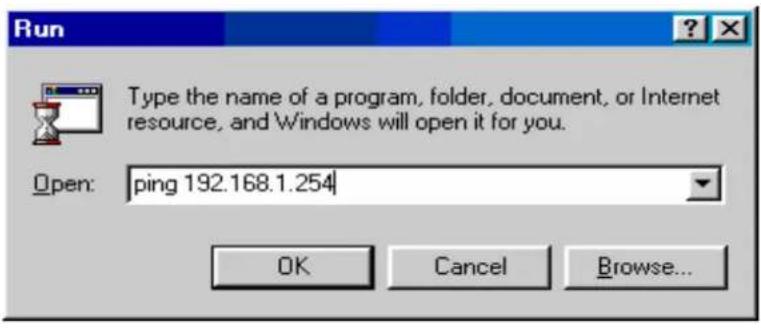

12Lokale Netzwerkverbindung mit dem Gerät überprüfen Um zu überprüfen, ob Ihr ADSL-Router im Netzwerk angesprochen werden kann, klicken Sie auf Start / Run (Start/Ausführen). Im Ausführen-Dialogfenster geben Sie ping 192.168.1.254 ein und klicken dann auf OK. Ein Befehlsfenster („DOS-Fenster“) öffnet sich. Sofern der Ping erfolgreich war, kann das Gerät im lokalen Netzwerk erreicht werden. Das Befehlsfenster schließt sich nach kurzer Zeit von selbst.

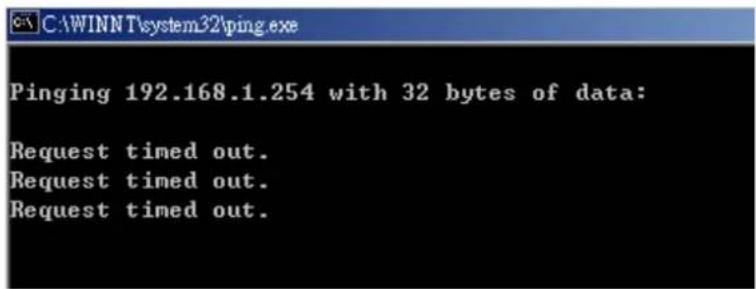

Bei einem Verbindungsfehler wird Request timed out (Zeitüberschreitung der Anforderung) angezeigt. In diesem Falle sollten Sie Ihre Einstellungen noch einmal überprüfen.
