用户手册 NVR0208 LEVELONE


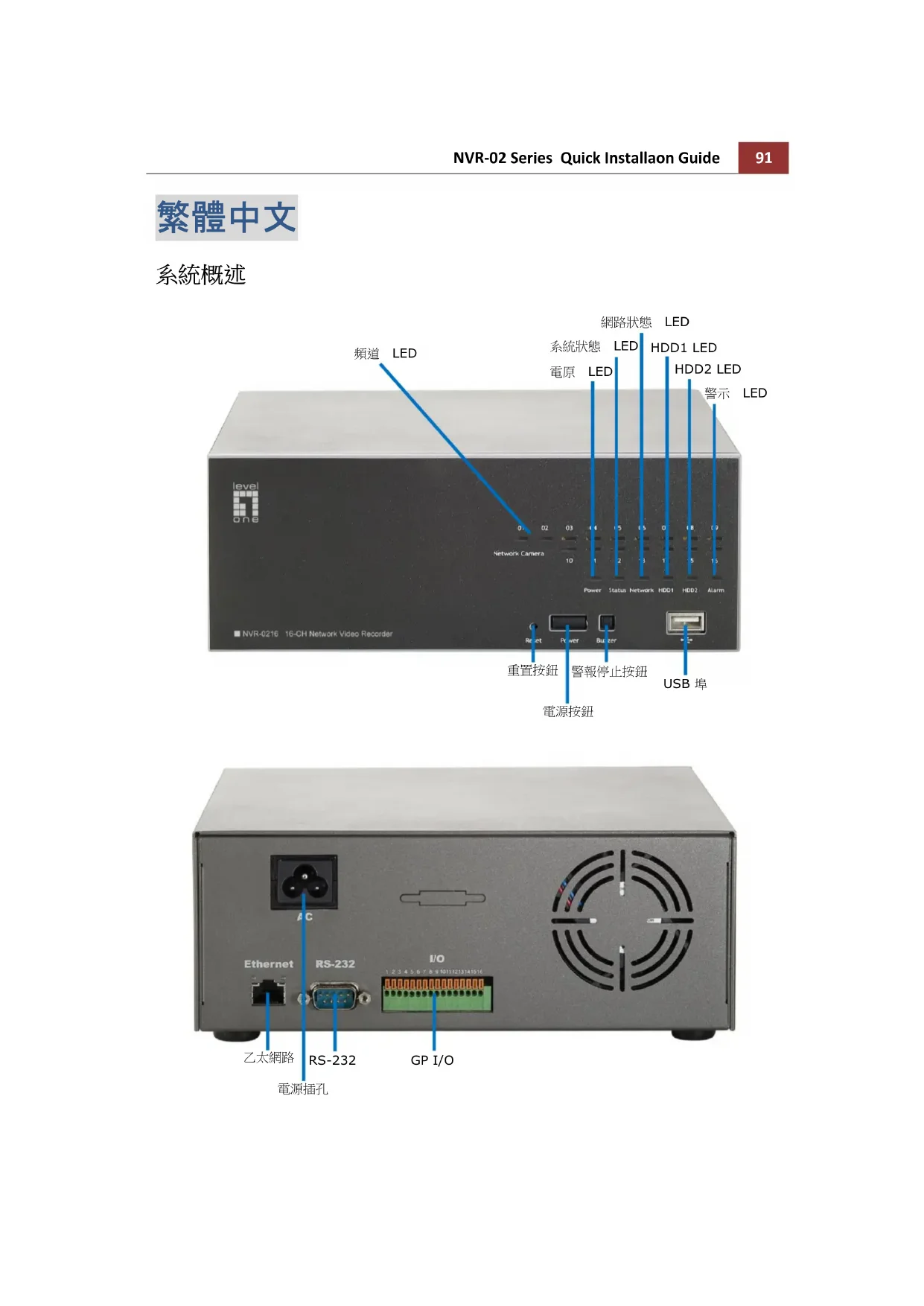

頻道 LED 系統狀態 LED 電原 LED 網路狀態 LED HDD1 LED HDD2 LED 警示 LED Network Camera 0 02 03 4 5 13 0 18 2 10 Power Status Network HDD1 HDD2 Alarm NVR-0216 16-CH Network Video Recorder Reset Power Buffer 重置按鈕 警報停止按鈕 USB 埠 電源按鈕


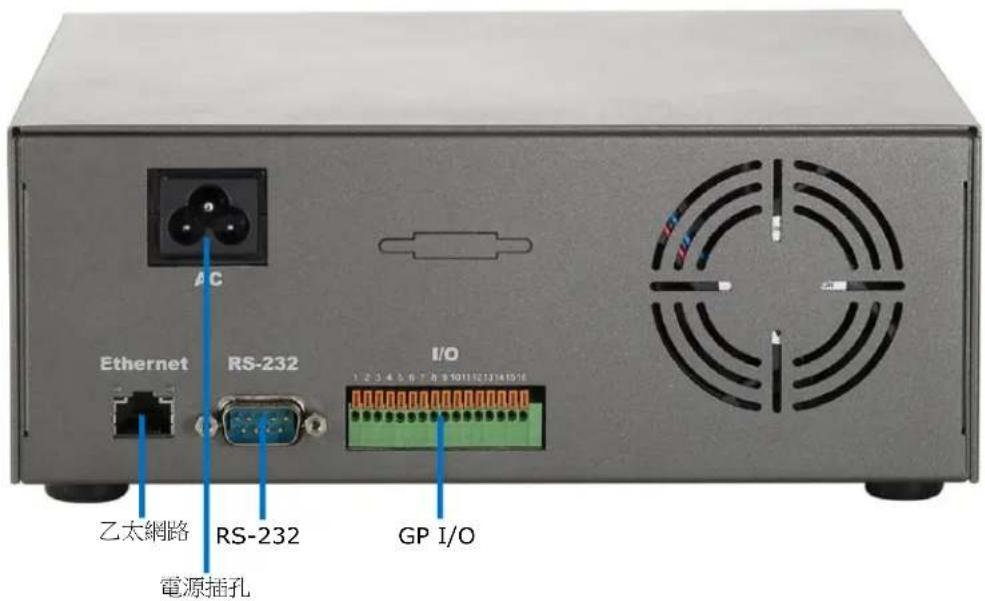

Ethernet RS-232 I/O 乙太網路 RS-232 GP I/O 電源插孔安裝硬碟

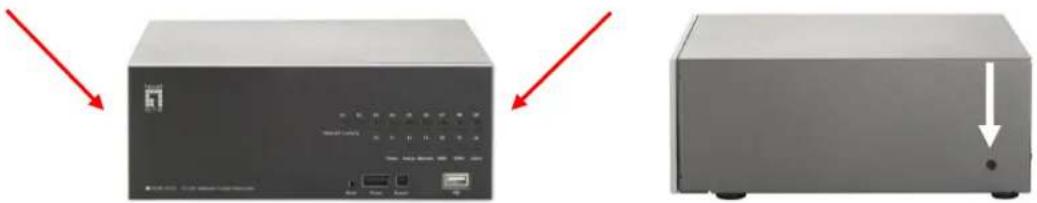

- 將機器兩邊側面的螺絲取下。

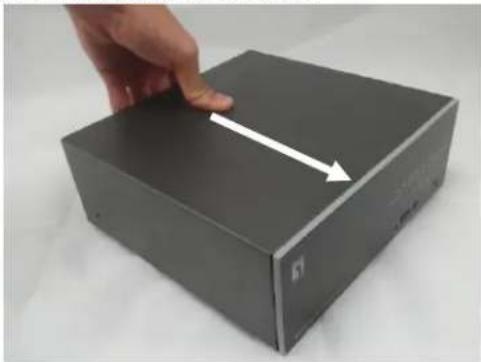

- 將上蓋往前推並向上取出。

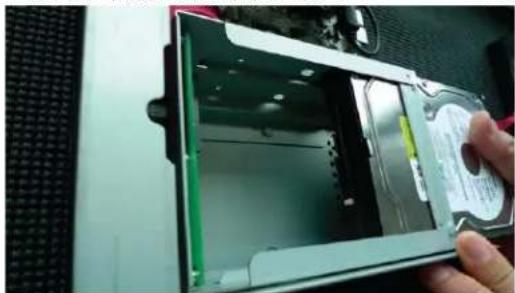

- 將硬碟擺入硬碟槽並推向 SATA 連接器確保期牢固安裝。
您可以利用不同方式連接網路影像錄影機，建議您依照網路設定選擇下列其中一項方式：
使用 LevelOne 裝置搜尋工具
若您將網路影像錄影機安裝在企業網路或區域網路，並使用 DHCP 伺服器，請在相同網路的電腦端執行「LevelOne 裝置搜尋」(LevelOne Device Search)工具，並選擇高階 DHCP 伺服器指定的 IP 位址。

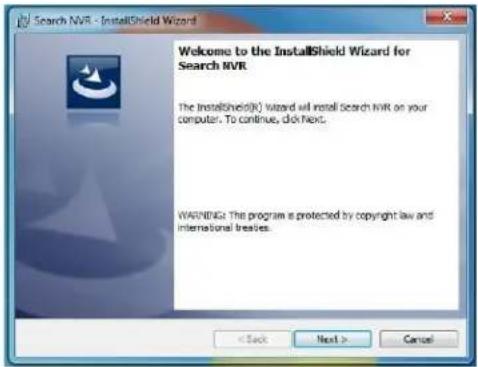

一開始，先啟動光碟的「LevelOne 裝置搜尋」(LevelOne Device Search) 工具，然後依序執行安裝作業：

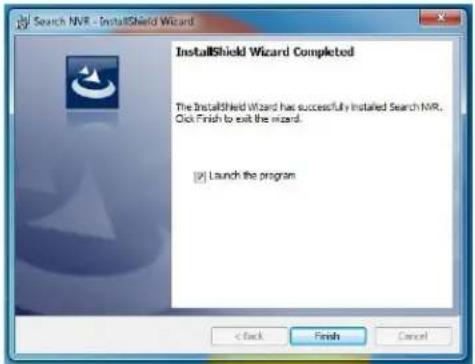

安裝完成之後，請勾選「啟動應用程式」(Launch the program)，然後按下「結束」(Finish)：
搜尋作業會自動啟動，並出現進行狀態畫面：
電腦會顯示網路影像錄影機的安裝位置和其 IP 位址：
| IP Address | Http Port | Brand | Modal | MAC Address |
| 192.168.0.3 | 80 | LevelOne | NVR-0216 | 00-22-4e-c0-05-05 |
| 192.168.0.17 | 80 | Level1 | NVR-0104 4-CH | 00-22-4e-f0-01-50 |
| 192.168.0.40 | 80 | Level1 | NVR-0216 16-CH | 00-22-4e-c0-01-c8 |

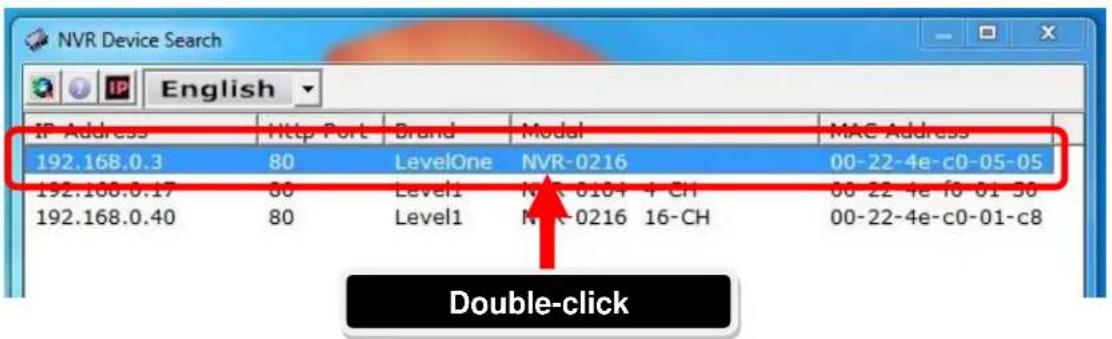

點兩下網路影像錄影機，搜尋程式會透過預設瀏覽器自動讀取網路影像錄影機的線上管理頁面。


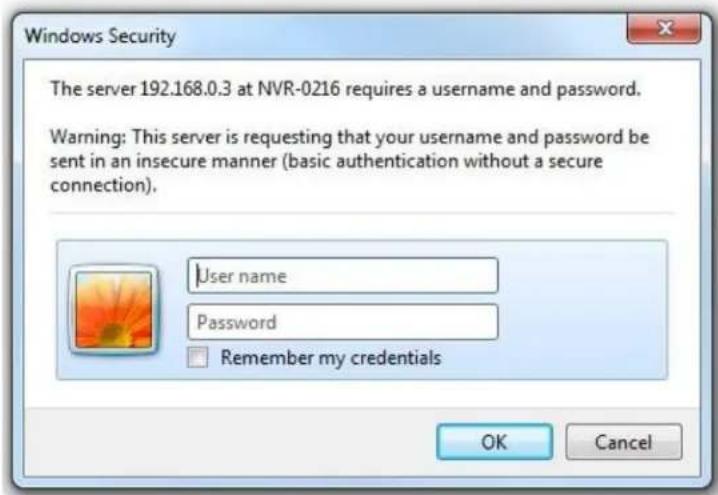

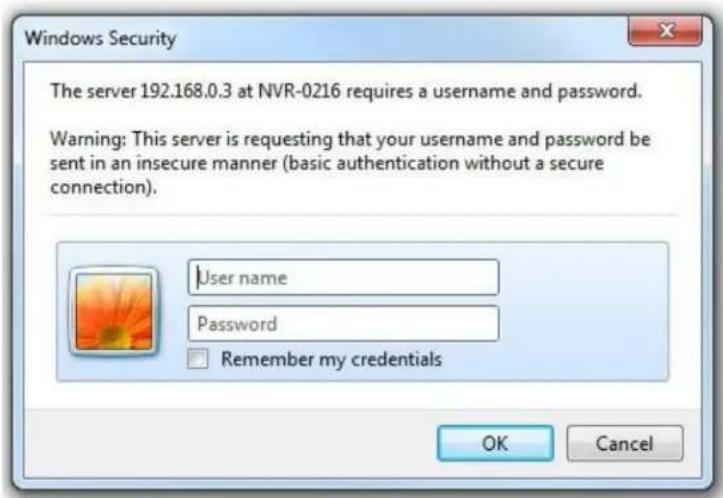

NVR Device Search IP Address Http Port Brand Model MAC Address 192.168.0.3 80 LevelOne NVR-0216 00-22-4e-c0-05-05 192.168.0.17 80 Level1 NVR-0104 + CH 00-22 4e f8 01 30 192.168.0.40 80 Level1 NVR-0216 16-CH 00-22-4e-c0-01-c8 Double-click電腦會要求您輸入網路影像錄影機的使用者名稱和密碼。使用者名稱預設為「root」，預設密碼也是「root」，輸入完成後，請按下「確認」(OK) 按鈕登入系統頁面。

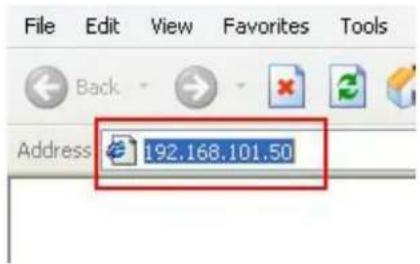

網路影像錄影機的出廠預設值為靜態 IP「192.168.101.50」。不過，此預設值只適用於網路沒有任何 DHCP 伺服器的情況。設定之後，網路影像錄影機會啟動 DHCP 伺服器功能，並充當網路的 DHCP 伺服器。
若要連接網路影像伺服器，請選擇支援跳線功能的 CAT5 乙太網路線直接連結至網路影像伺服器。接著，在瀏覽器輸入 IP 位址即可完成網路影像伺服器的連結。
同樣的，您也必須輸入使用者名稱和密碼。請輸入預設使用者名稱「root」和預設密碼「root」，然後按下「確認」(OK) 按鈕即可登入系統頁面。
- 按下「搜尋」(Search) 按鈕執行攝影機搜尋。

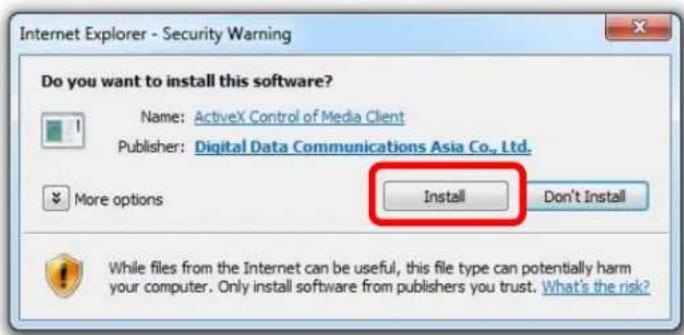

- 系統會要求您安裝 Active Control 元件以確保搜尋功能的正常運作。請點選「安裝」(Install) 並繼續執行。
- 此時，系統會開始搜尋並顯示目前的進行狀態：

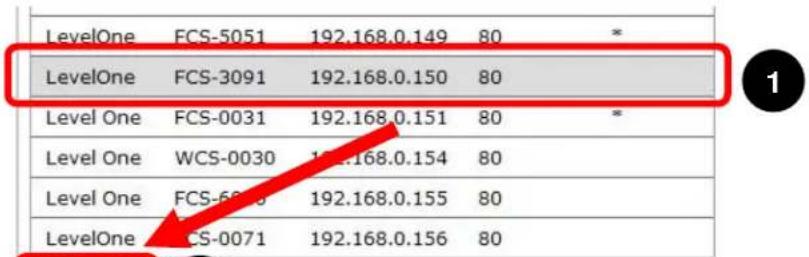

- 系統會列出搜尋到的攝影機清單，請從清單中選擇其一並按下「組態」(Configure)功能。
2

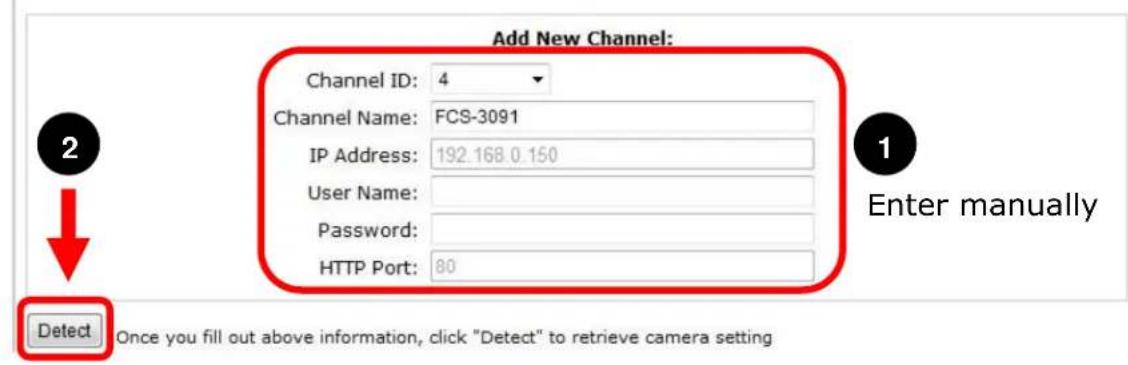

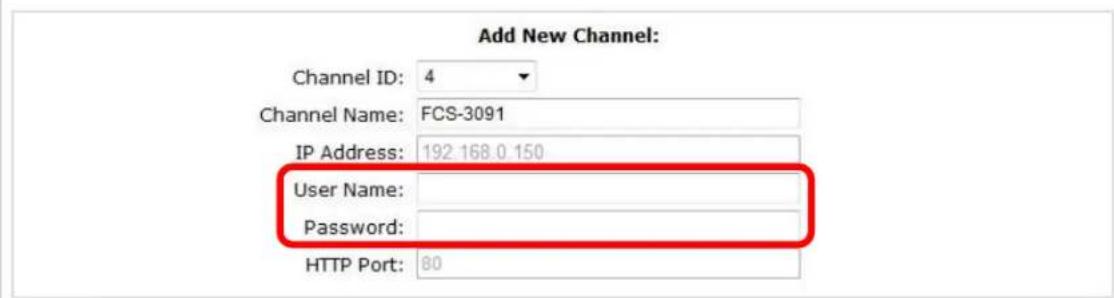

- 所有相對應資訊會顯示在「攝影機資訊」(Camera Information) 單元。請輸入使用者名稱和密碼，選擇攝影機的頻道編號和名稱。
- 點選「偵測」(Detect) 建立錄影機和攝影機的連線。順利建立連線之後，系統會分析攝影機的詳細資訊並顯示於下方。
Detect
- 請依照您的需求，調整影像格式、圖框率、解析度或位元率等資訊；完成之後，按下「新增」(Add) 按鈕即可完成攝影機的加入。
和前述步驟類似，唯一差別在於不啟動「搜尋」(Search)功能，只輸入攝影機的IP位址，並在「攝影機資訊」(Camera Information)手動輸入憑證，然後循序執行上述步驟5和步驟6即可。
