MANUAL DE UTILIZADOR NVR0208 LEVELONE

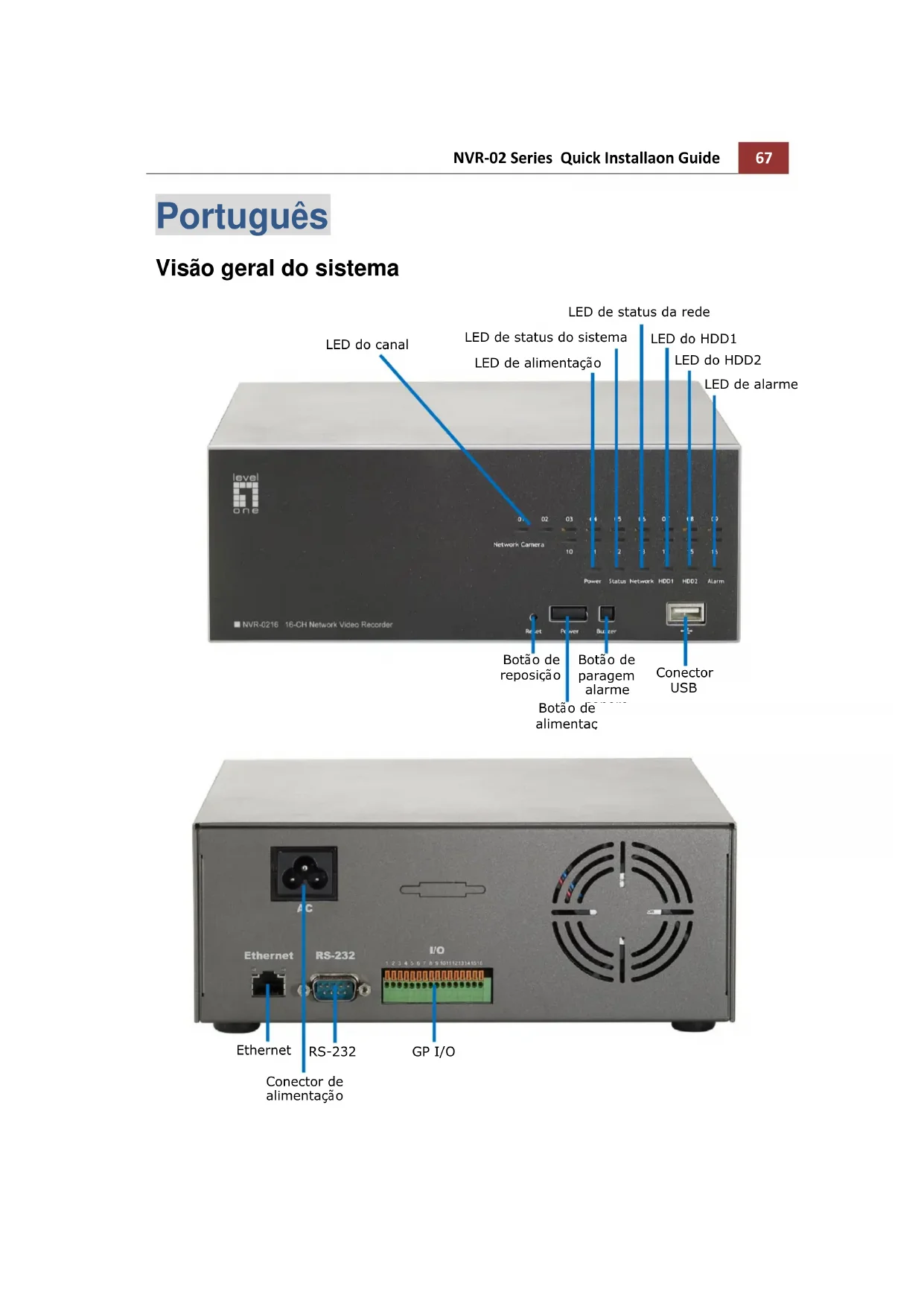

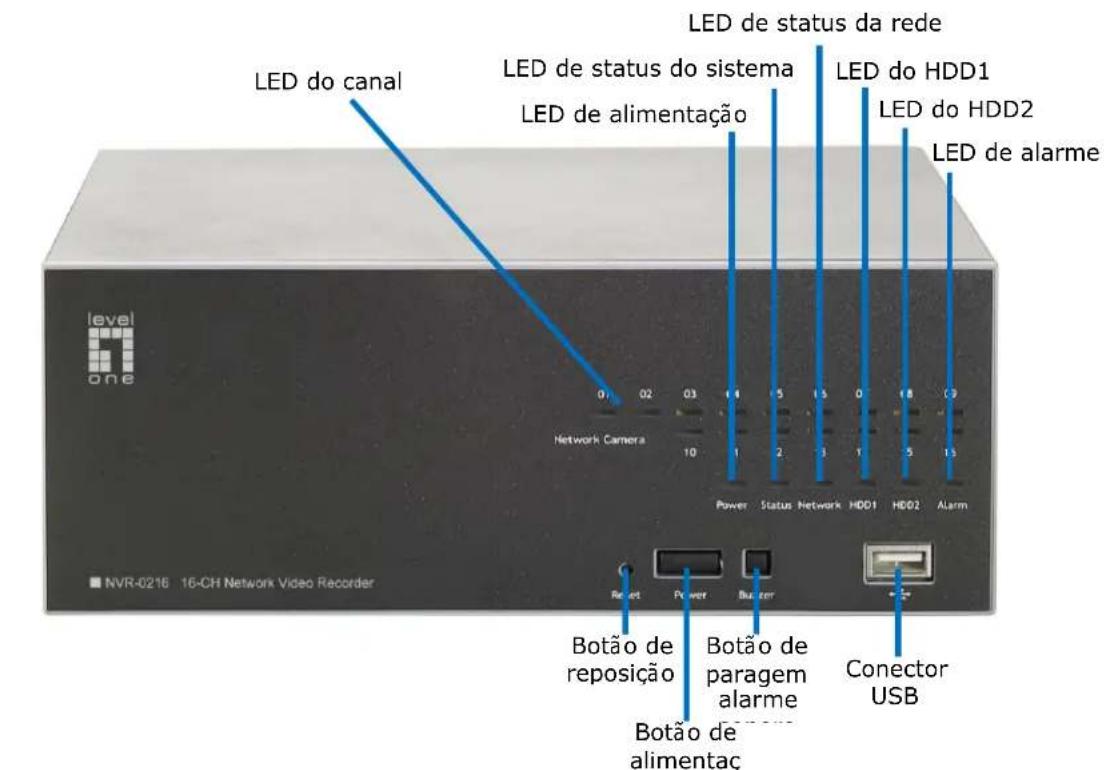

Visão geral do sistema

LED do canal LED de status da rede LED de status do sistema LED de alimentação LED do HDD1 LED do HDD2 LED de alarme Network Camera 0 02 03 1 1 5 15 0 18 2 Power Status Network HDD1 HDD2 Alarm NVR-6216 16-CH Network Video Recorder Reset Power Buffer Conector USB Botão de reposição Botão de paragem alarme Botão de alimentação

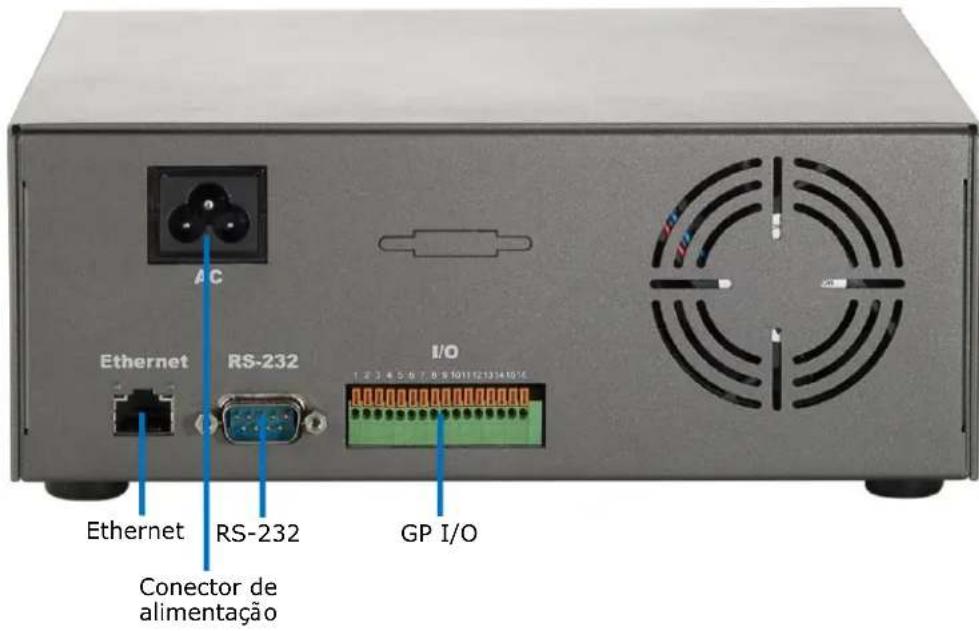

Ethernet RS-232 I/O Conector de alimentação 1.2.4.5.6.7.8.9.10.11.12.13.14.15. GP I/O

Instalação da unidade de disco rígido

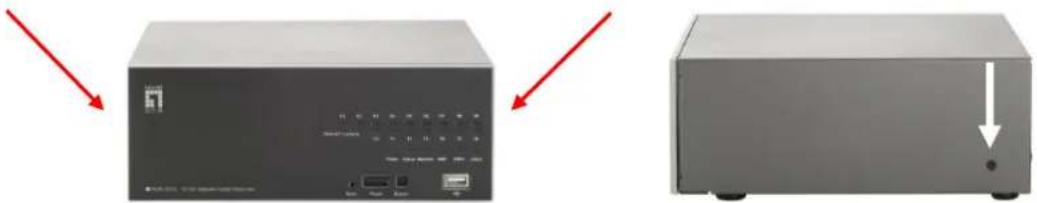

1. Comece por retirar os parafusos na parte lateral.

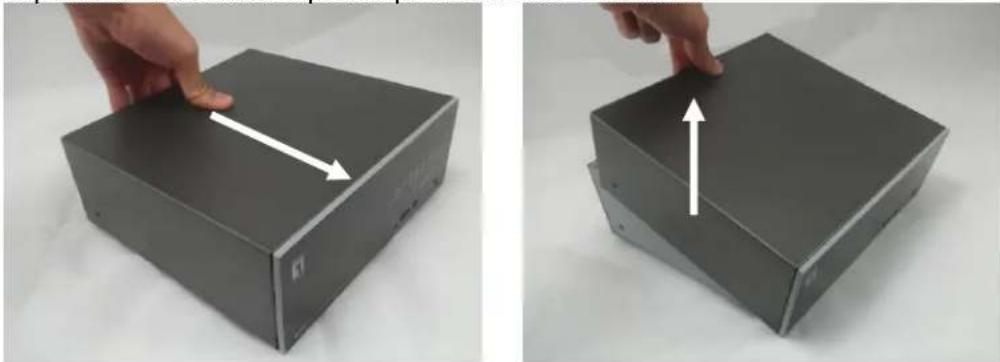

1. Empurre a cobertura superior para a frente e retire-a.

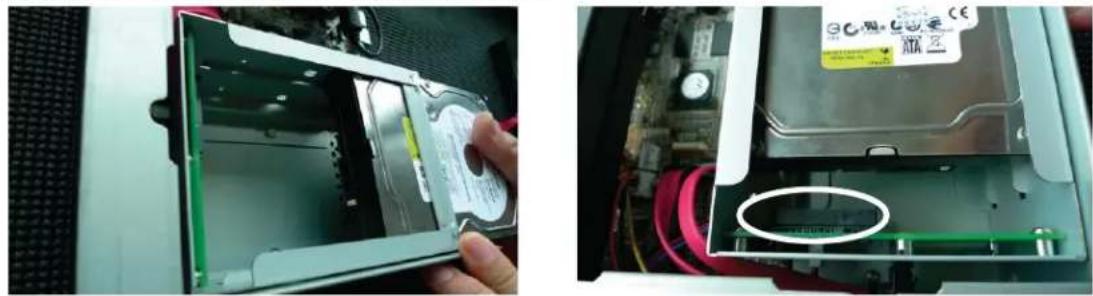

1. Localize o tabuleiro da unidade de disco rígido e deslize o disco firmemente em direcção ao conector SATA, certificando-se de que o mesmo se encontra correctamente alinhado com o conector.

1. Volte a colocar a cobertura superior e fixe-a à parte inferior da caixa.

Ligação ao NVR

Existem várias formas de efectuar a ligação ao NVR. Descrevemos abaixo os métodos sugeridos para as diferentes configurações de rede:

Utilizar o utilitário LevelOne Device Search

Se o NVR estiver instalado numa rede empresarial ou numa rede de área local onde já existir um servidor DHCP, execute o utilitário “LevelOne Device Search” a partir de um computador na mesma rede e localize o NVR com o endereço IP que lhe foi atribuí do pelo servidor DHCP de ní vel superior.

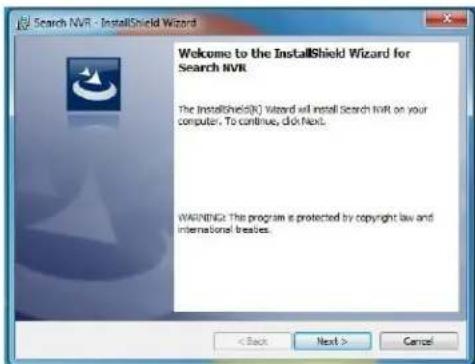

Para começar, execute o utilitário “Device Search” a partir do CD e proceda à sua instalação:

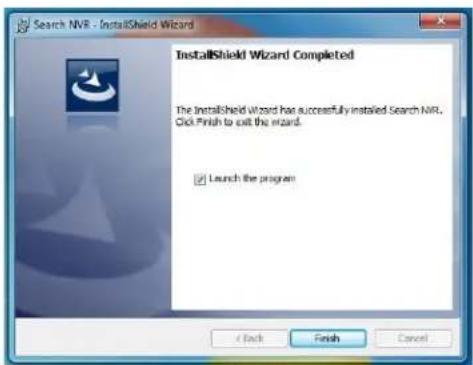

Quando a instalação estiver concluída, assinale a opção “Launch the program” e clique em “Finish” (Concluir).

A pesquisa irá iniciar automaticamente e o seu estado será exibido.

O NVR será localizado e o seu endereço IP será exibido.

IP Address	Http Port	Brand	Modal		MAC Address
192.168.0.3	80	LevelOne	NVR-0216		00-22-4e-c0-05-05
192.168.0.17	80	Level1	NVR-0104	4-CH	00-22-4e-f0-01-50
192.168.0.40	80	Level1	NVR-0216	16-CH	00-22-4e-c0-01-c8

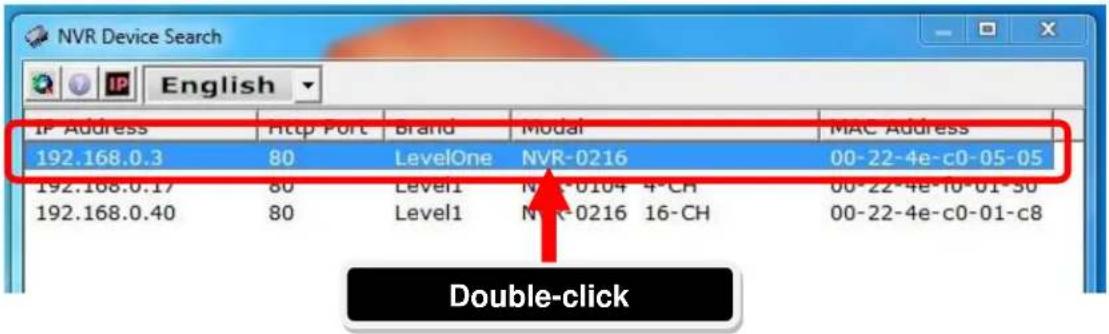

Faça duplo clique num NVR e o programa de pesquisa irá aceder automaticamente à página Web de administração do NVR utilizando o navegador Web predefinido.

NVR Device Search IP Address Http Port Brand Modal MAC Address 192.168.0.3 80 LevelOne NVR-0216 00-22-4e-c0-05-05 192.168.0.17 80 Level1 NVR-0104 4-CH 00-22-4e-10-01-50 192.168.0.40 80 Level1 NVR-0216 16-CH 00-22-4e-c0-01-c8 Double-click

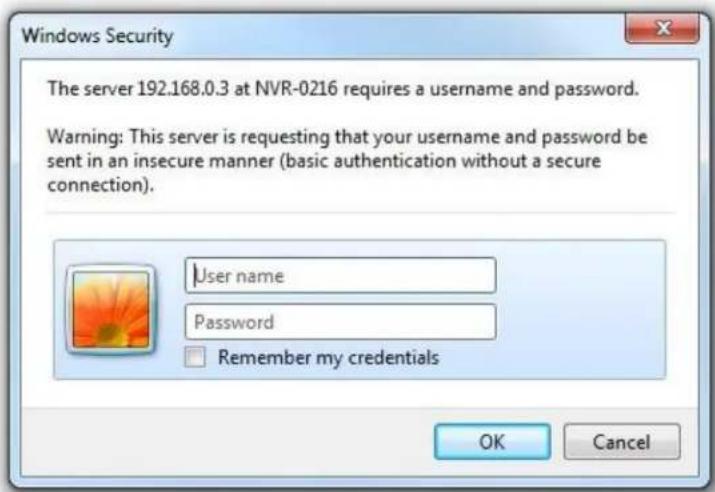

Ser-lhe-á pedido para introduzir o nome de utilizador e a palavra-passe do NVR. Introduza o nome de utilizador "root" e a palavra-passe "root" predefinidos e clique em "OK" para aceder ao sistema

Aceder ao NVR através do endereço IP predefinido

O NVR vem pré-configurado com o endereço IP estático "192.168.101.50". No entanto, este apenas é utilizado se não existir um servidor DHCP na rede. O NVR irá activar a função de servidor DHCP e assumir o papel de servidor DHCP na rede.

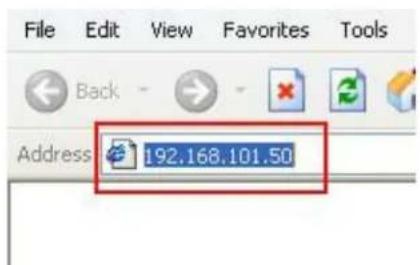

Para efectuar a ligação ao NVR, ligue o PC directamente ao NVR utilizando um cabo Ethernet CAT5 cruzado. Aceda ao NVR pelo endereço IP utilizando o seu navegador Web.

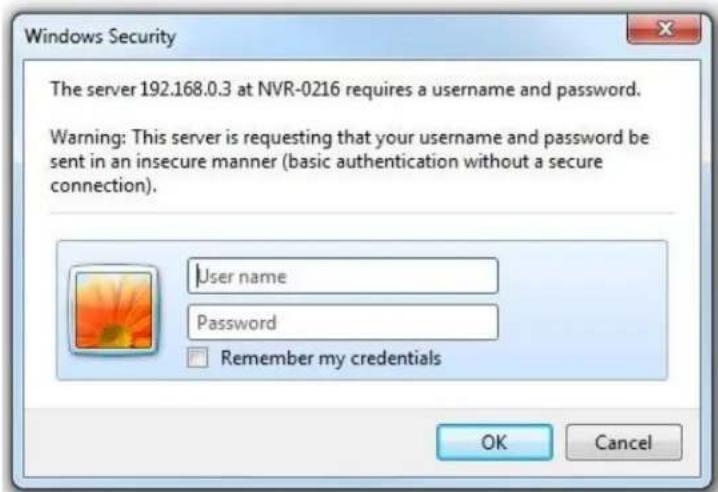

Aqui ser-lhe-á também pedido para introduzir o nome de utilizador e a palavra-passe. Introduza o nome de utilizador "root" e a palavra-passe "root" predefinidos e clique em "OK" para aceder ao sistema.

Adicionar uma câmara

Pesquisa automática

1. Clique no botão "Search" (Pesquisar) para executar a pesquisa de câmaras.

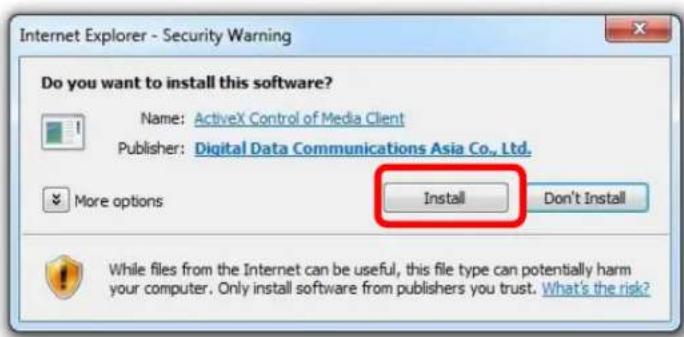

1. Ser-lhe-á pedido para instalar o componente Active Control para a pesquisa funcionar correctamente. Continue e clique em "Install" (Instalar).

1. De seguida, a pesquisa irá iniciar e o seu estado será exibido:

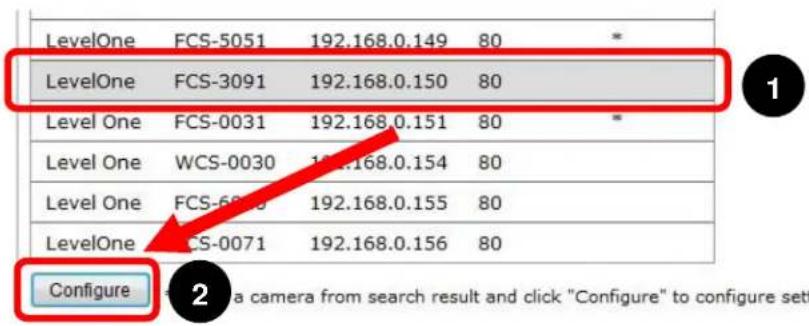

1. As câmaras encontradas serão exibidas. Basta seleccionar uma câmara a partir da lista e premir "Configure" (Configurar).

LevelOne FCS-5051 192.168.0.149 80 * LevelOne FCS-3091 192.168.0.150 80 Level One FCS-0031 192.168.0.151 80 * Level One WCS-0030 192.168.0.154 80 Level One FCS-6875 192.168.0.155 80 LevelOne FCS-0071 192.168.0.156 80 Configure 2

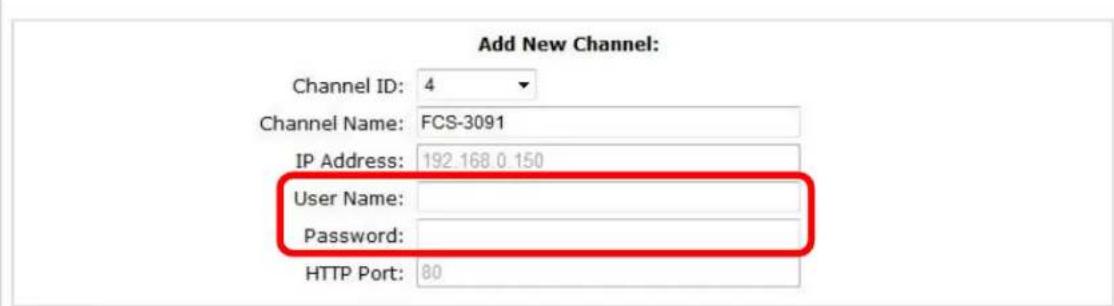

1. As informações da câmara serão exibidas na secção "Camera Information" (Informações da câmara). Introduza o nome de utilizador e a palavra-passe e seleccione a ID do canal e o nome da câmara.

1. Clique em "Detect" (Detector) para estabelecer uma ligação entre o gravador e a câmara. Se a ligação for estabelecida com êxito, as informações detalhadas da câmara serão recolhidas e exibidas tal como ilustrado abaixo.

Detect

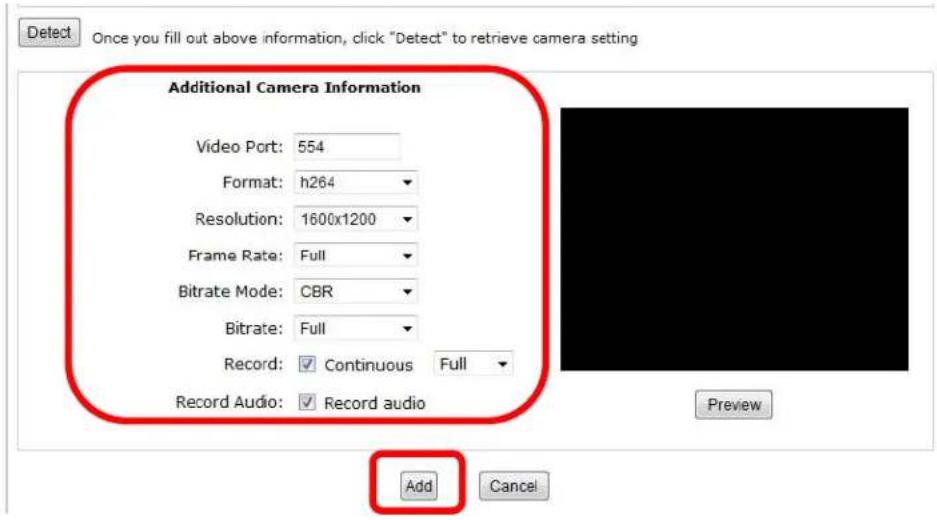

1. Ajuste o formato de ví deo, a velocidade de fotogramas, a resolução ou a velocidade de transmissão... etc., de acordo com as suas preferências e clique em "Add" (Adicionar) para concluir a adição da câmara.

Adicionar uma câmara manualmente

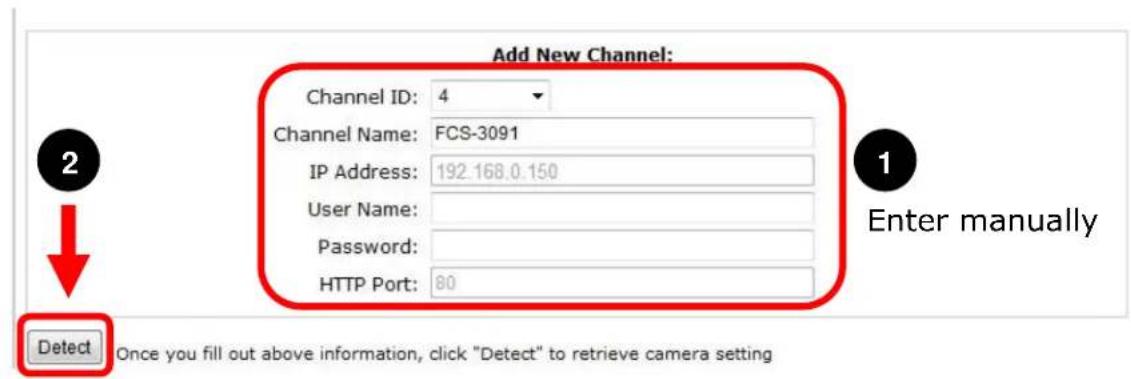

Siga as instruções descritas acima, mas em vez de utilizar a função “Search” (Pesquisar), introduza manualmente o endereço IP e as credenciais da câmara na secção “Camera Information” (Informações da câmara) e siga os passos 6 e 7 descritos acima.
