BOH1411 - Caméra de surveillance LEVELONE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance extérieure
Marque	LevelOne
Modèle	BOH1411
Résolution	2 Mégapixels (1080p)
Angle de vue	90° (estimé)
Vision nocturne	Oui, infrarouge jusqu'à 20 mètres
Indice de protection	IP66 (résistant aux intempéries)
Alimentation	12 VDC ou PoE haute puissance LevelOne (non standard IEEE 802.3at/af)
Consommation	8 Watts maximum
Dimensions (L x l x H)	180 x 70 x 70 mm (estimé)
Poids	500 g (estimé)
Connecteurs	RJ45 (PoE), Jack DC 2.0 mm, bornier à vis
Fonctions principales	Surveillance vidéo, détection de mouvement, visualisation à distance, enregistrement sur NVR
Installation	Montage mural avec support, fixation par vis, boîtier de protection
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux et sec, ne pas utiliser de produits abrasifs
Sécurité	Ne pas exposer à la pluie ou à l'humidité lors de l'installation, suivre les instructions de câblage
Pièces détachées et réparabilité	Contacter le service client LevelOne pour les pièces de rechange
Informations générales	Caméra conçue pour une utilisation en extérieur, nécessite un injecteur ou commutateur PoE haute puissance LevelOne (POI-4000, FSW-0513)

FOIRE AUX QUESTIONS - BOH1411 LEVELONE

Comment réinitialiser la caméra LevelOne BOH1411 ?

Pour réinitialiser la caméra aux paramètres d'usine, maintenez le bouton Reset enfoncé pendant 5 secondes à l'aide d'un trombone. Les paramètres IP et mot de passe seront effacés.

Quelle est l'adresse IP par défaut de la caméra ?

L'adresse IP par défaut est 192.168.1.100. Le port par défaut est 80. Vous pouvez la modifier via le logiciel de gestion.

Comment accéder à la caméra depuis un navigateur web ?

Assurez-vous que votre ordinateur est sur le même réseau que la caméra. Ouvrez un navigateur et tapez l'adresse IP (par défaut 192.168.1.100). Connectez-vous avec le nom d'utilisateur 'admin' et le mot de passe par défaut 'admin'.

Quelle application mobile utiliser pour visualiser la caméra ?

LevelOne recommande l'application 'LevelOne Viewer' disponible sur iOS et Android. Vous pouvez également utiliser des logiciels tiers compatibles ONVIF.

Peut-on brancher la caméra directement sur un switch PoE standard ?

Non, cette caméra nécessite une alimentation PoE haute puissance LevelOne (non standard IEEE 802.3at/af). Utilisez un injecteur ou switch LevelOne comme le POI-4000 ou FSW-0513.

Quelle est la portée de vision nocturne infrarouge ?

La portée infrarouge est d'environ 20 mètres dans l'obscurité totale.

La caméra est-elle étanche ?

Oui, elle possède un indice de protection IP66, ce qui la rend résistante à la pluie et à la poussière pour une utilisation en extérieur.

Comment connecter la caméra à un enregistreur NVR ?

Connectez la caméra via son port PoE à un switch PoE haute puissance LevelOne, puis reliez le switch au NVR. Utilisez le protocole ONVIF pour l'intégration.

Que faire si l'image vidéo n'apparaît pas ?

Vérifiez les connexions Ethernet et d'alimentation. Assurez-vous que l'injecteur PoE est allumé. Redémarrez la caméra en la débranchant et en la rebranchant après 5 secondes.

Puis-je utiliser une alimentation 12V au lieu du PoE ?

Oui, la caméra peut être alimentée en 12 VDC via le jack DC ou le bornier à vis. Assurez-vous que l'alimentation fournit au moins 1 A.

MODE D'EMPLOI BOH1411 LEVELONE

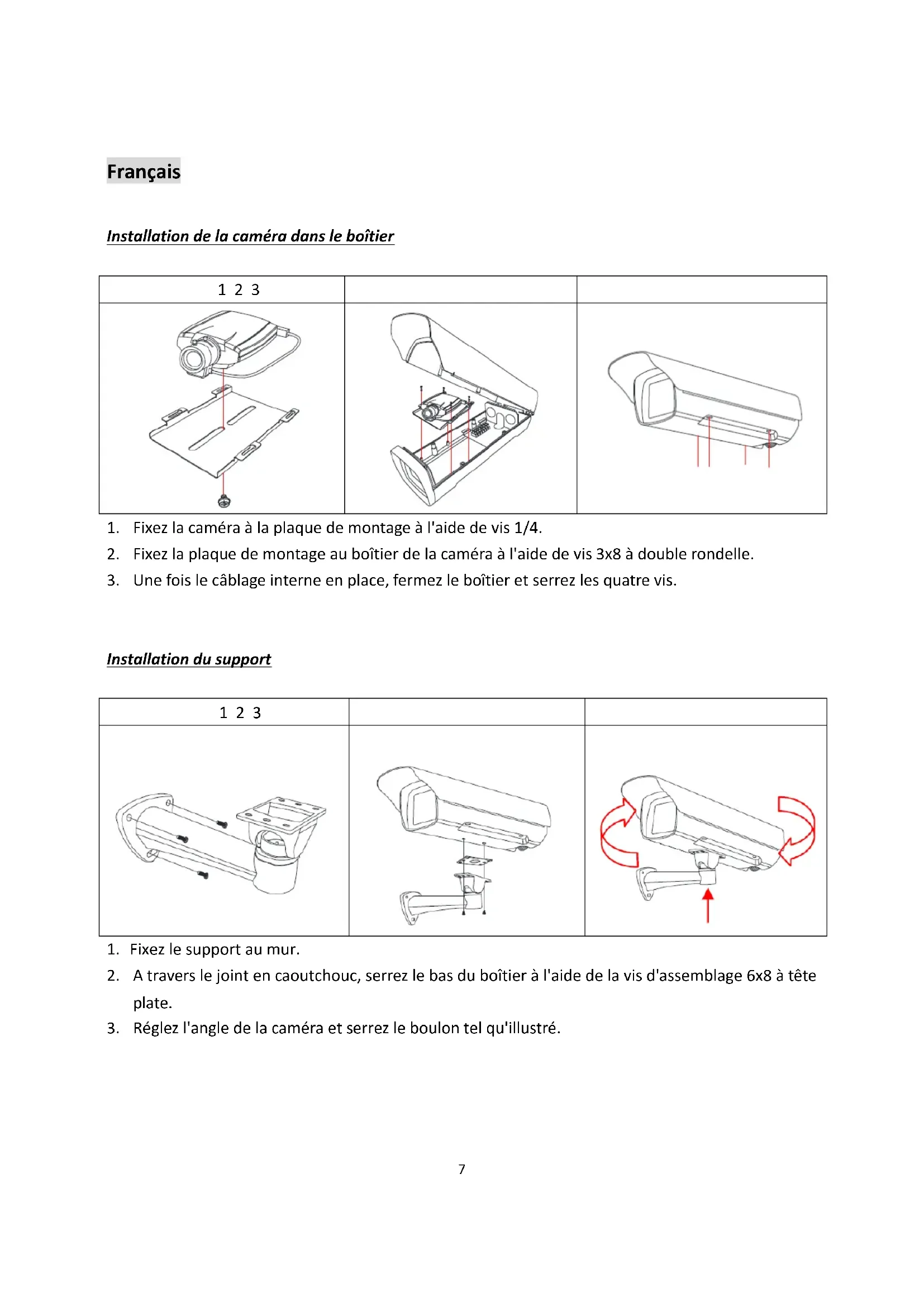

Installation de laamera dans le boitier

1 2 3

1. Fixez laamera à la plaque de montage à l'aide de vis 1/4.
2. Fixez la plaque de montage au boitier de laamera à l'aide de vis 3x8 à double rondelle.
3. Une fois le cablage interne en place, fermez le boitier et serrez les quatre vis.

Installation du support

1 2 3

1. Fixez le support au mur.
2. A travers le joint en caoutchouc, serrez le bas du boitier à l'aide de la vis d'assemblage 6x8 à tete plate.
3. Reglez l'angle de laamera et serrez le boulon tel qu'illustré.

François

Routage du cablage dans le boitier

Connexion pour cameras 12VDC

SW 1 = P 1

Caméras avec prise DC 2,0 mm
DC12V OUT (Terminal Block) Red(+) Black(-)	←→	To Camera 2.0mm DC Jack
PoE OUT	←→	To Camera RJ45 Port

Caméras avec connecteurs d'alimentation 12VDC
DC12V OUT (DC Jack)	←→	To Camera with Terminal Block Red(+) Black(-)
PoE OUT	←→	To Camera RJ45 Port

François

Connexion pour cameras PoE

SW 1 = P 2

Branchement de l'alimentation sur le boitier

Branchez le boîtier (PoE IN) sur un injecteur/commutateur haute puissance LevelOne (POI-4000, FSW-0513).

Remarque: Cet apparéil ne prend pas en charge le standard IEEE 802.3at/af. Utilisez uniquement des produits PoE haute puissance LevelOne. (POI-4000, FSW-0513).

Attention

Pour minimiser les risques de chocs électriques, n'exposez jamais l'intérieur de cet apparéil à la pluie ou à l'humidité.

Attention: Respectez soigneusement les instructions de branchement. La modification des interrupteurs ou des erreurs de câblage peuvent endommager le boîtier ou laamera.
