GEBRUIKSAANWIJZING GSH 27 VC Professional BOSCH

Veiligheidsvoerschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruike begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligkeit van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.

Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen verroorzaken vonden die het stof of de dampen tot ontsteking konnen brengen.
Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geoarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
Houd het gereedschapuit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereed-schap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschiktte verlangkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar verminder het risico van een elektrische schok.

Veiligheid van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wonneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschermende uitrusting. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

30|Nederland

Voorkom per ongeluk inschakelen. Controller dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachtete situatuies beter onder controle honden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenenuit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
Wonneer stofafzugings-of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap Niet. Gebruik voor uw Werkzaamheden het waarvoort bestende elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangeveen capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er net mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wanner deze door onervaren Personen worden gebruikt.
- Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodanig gebroeken of beschadigd zijn dat de werkking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gezruik repareren. Veel oncegallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.

Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zijn gemakkelijer te geleiden.
Gebruik elektrisch gereedschap, toebehoren, inzeteereedschappen en dergelijke volgens deze aanwijzin-gen. Let waar bij op de arbeitsomstandigheden en deui te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor hamers

Draag een gehoorbescherming. De blootstelling aan la- waai kan gehoorverlies tot gevolg hebben.
- Gebruik extra grepen als deze bij het elektrische geereedschap geleverd worden. Het verlies van de controle kan tot verwondingen leiden.
Houd het gereedschap aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materielle schade en kan een elektrische schok veroorzaken.
Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand kut den.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het ge-reedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.

Nederlands | 31

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor zware hak- en breekwerkzaamheden en met het juiste toebehoren ook voor indrijven en verdachten.

Afebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Aan/uit-schakelaar
2 Handgreep (geisoleer greedpvlak)
3 Vasthoudbeugel
4 Gereedschapopname

5 Gereedschapschacht

6 Kraag

Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Technische gegevens

Breekhamer GSH 27 VC
Productnumber		3611 COA 0..
Opogenomen vermogen	W	2
Aantal slagen	min-1	1000
Slagkracht overeenkomstig EPTA-Procedure 05/2009	J	62
Gereedschapopname	mm	28
	"	11/8
Gewicht volgens EPTA-Procedure 01:2014	kg 29,5

Isolatieklasse

De gevegens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen können deze gevegens afwijk den.

Inschakeling veroorzaakt een kortdurende spanningsdaling. Bij ongunstige voorwaarden van het stroomnet konnen nadelige gevolgen voor andere machines of apparaten optreden. Bij netimpedantieskleiner dan 0,36 ohm worden geen storingen verwacht.

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens EN 60745-2-6. Het A-gewogen geluidsniveau van het elektrische gereed-schap bedraagt kenmerkend: geluidsdrukniveau 94 dB(A); geluidsvermogenniveau 104 dB(A).Onzekerheid K = 3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745-2-6: Hakken: a_h = 8,5m / s^2,K = 1,5m / s^2

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkden. Het is ook geschikt voor een Voorloige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toe

passingen, met verschillende accessoire, met afwijkende in-zetgereedschappen of onvoldoende onderhoud, kan het trilingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een naukeurige schatting van de trillingsbelasting moet ook rekening worden gezehden met deijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeidsproces.

Montage

Inzetgereedschap wisselen

Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reinig de gereedschapschacht 5 en smeer dele ze Licht met 0 vet. 0 0

Inzetgereedschappen zonder kraag (zie afbeeldingen A-B)

Zwenk de vasthoudbeugel 3 ca. 150^ omhoog steck het inzetgereedschap in de gereedschapopname 4.
Zwenk de vasthoudbeugel 3 omlaag om het inzetgereed-schap te vergrendelen.
- Controller de vergrendeling door aan het inzetgereed-schap te trekken.

Inzetgereedschappen met kraig (zie afbeeldingen C-D)

U kunt inzetgereedschappen met een insteeklengte van 152 mm (6") tot aan de kraag gebruiken.

Zwenk de vasthoudbeugel 3 ca. 180^ omhoog en steek het inzetgereedschap in de gereedschapopname 4.
Zwenk de vasthoudbeugel 3 tot aan het inzetgereedschap terug om het te vergrendelen. De kraag 6要去 door de vasthoudbeugel 3 worden vastgehonden.
- Controller de vergrendeling door aan het inzetgereed-schap te trekken.

Afzuing van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of Personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschemmingsmiddelen). Asbestoud materialaal mag alleen door bepaalde vakmensen worden bewerkt.

Zorg voor een goede ventilatie van de werkplek.

32|Nederlands

-Er worden geadviseerd om een ademmasker met filter-klasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen inRCT.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de strooornbron moet overeenkomen met de gevevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen können ook met 220 V worden gebruikt.

In- en uitschakelen

• Als u het elektrische gereedschap wilt inschakelen drukt op de aan/uit-schakelaar 1 en houdt u deze ingedrukt.
• Als u het elektrische gereedschap wilt uitschakelenaat u de aan/uit-schakelaar 1 los.

Bij lage temperaturen bereikt het elektrische gereedschap pas na enige tijd de volledige slagcapaciteit.

Deze aanlooptijd kunt u verkorten, door het in het elektrische gereedschap ingezette inzetgereedschap eenmaal op de vloer te stoten.

Om energie te besparen, schakelt u het elektrische gereed-schap alleen in wanner u het gebruikt.

Tips voor de werkzaamheden

Trek aktijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Werk slechts met matige druk om een zo groot möglichke slag-demping te bereiken.

Hakgereedschappen slijpen

Alleen met scherpe hakgereedschappen bereikt u goede resultaten. Slijp waarom de hakgereedschappen op tijd. Hier-door worden een lange levensduur van de gereedschappen en goede werkresultaten gewaarborgd.

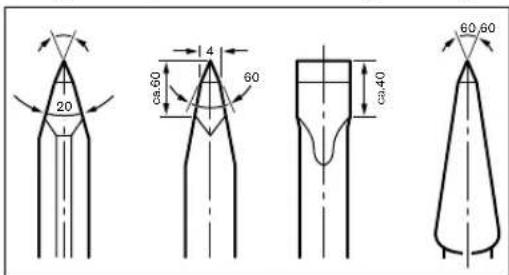

Slijpen

Slijp de hakgereedschappen met slijpschijven, bijvoorbeeld edelkorund, onder een gelijkmatige waterstroom. Richtwaardenaarvoor bevat de afbeelding. Let erop dat er geen aanloopkleuren op de snijkanten zichtaar worden. Dit heeft een nadelige invloed op de hardheid van de hakgereedschappen.

Voor het smeden verhit u de beitel tot een temperatuur tussen 850 en 1050^ (lichtrood tot geel).

Voor het harden verhit u de beitel tot een temperatuur van ca. 900^ en schrikt u deze in olie af. Vervolgens tempert u deze in de oven ca. een uur bij 320^ (aanloopkleur lichtblauw).

Onderhoud en service

Onderhoud en reiniging

Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopeningen algtd schoon om goed en veilig te werken.

Als de aansluitkabel moet worden verrangen,要去 den deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico's te voorkomen.

Als de koolborstels versleten zijn, worden het elektrische ge-
reedschap automatisch uitgeschakeld. Het elektrische ge
reedschap moet voor onderhoud aan de klantenservice wor
den verzonden. Zie voor adressen het gedeelte
"Klantenservice en geleuksadviezen".

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verwangingsonderden. Explosietekingen en informatie over verwangingsonderden vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vra-gen over onsne producten en toebehoren.

Vermeld bij vragen en bestellingen van verrangingsonderden altiijd het UITien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgie

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Gooielektrische gereedschappen nicht bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht要去en Niet更是 bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehonden.
