MANUALE UTENTE GSH 27 VC Professional BOSCH

Avvertenze generali di pericolo per elettroutensili

AWERTENZA

Leggere tutte le avventenze di pericolo e le istruzioni operative. In

caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potr'creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avventenze di pericolo e le istruzioni operative per agli esigenza futura.

Il termine «eletttroutensile» utilizzato nelle avventenze di pericololo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

• Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
  Evitare d'impiegare l'elettrotensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettrotensili producono scintille che sono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed altri persone durante l'impiego dell'eletttroutensile. Eventuali distrazioni potranno comportare la perdita del controlo sull'eletttroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettrotensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettrotensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo èesso a massa.
Custodire l'elettroutensile al riparo alla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile augmente il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non uso per trasportare o per appendere l'elettroutensile oppure per estrarre la spina alla presa di corrente. Non avvincare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggravati augmentano il rischio d'insorgenza di scosse elettriche.
Qualora si voglia usare I'eletroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per I'impiego all'esterno. L'uso di un cavo di prolunga omologato per I'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'ete-troutensile in ambiente umido,utilizzare un interruttore di sicurezza.L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

E importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droge, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso dell'elettroutensile cui essere causa di gravi incidenti.

26|Italiano

• Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbiglia-mentation di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'eletttroutensile, si riduce il rischio di incidenti.
  Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasporto, assicurarsi che l'elettroutensile si spento. Tenendo il dito sopra l'interruttore nelle tra trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserto, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
  Prima di accendere l'eeltroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppu-re una chiave che si trovi in una parte rotante della macchina cui po provocare seri incidenti.
  Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In quello modo è possible controllare meglio l'elettroutensile in caso di situazioni inaspettate.
• Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezioni in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezioni in movimento.
  In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzato esclusivamente l'heettroutensile eschipitamente previsto per il caso. Con un elettroutensile adatto sua lavora in modo miglior e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare mai elettroutensili con interruptoridi difetosi. Un elettroutensile con l'interruttore rotto è pericoloso e delve essere aggistiato.
Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostuire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione evitera che l'eletttroutensile possa essere messo in funzione involutantiamente.
Quando gli elettrotensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettrotensile a persona che non siano abituate ad uso o che non abbiano letto le presenti istruzioni. Gli elettrotensili sono macchine pericolose quando vengono utilizzati da個人 non dotate di sufficiente esperienza.

Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettrutensili la cui manutenzione è stata effettuata molto accuramente.
Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare l'elettrotensile, gli accessori optionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Cosi facendo, tenero sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impio di elettrotensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericol.

Assistenza

Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'elettroutensile.

Indicazioni di sicurezza per martelli

Portare cuffie di protezione. L'effetto del rumore cui provocare la perdita dell'udito.
Utilizzato le impugnature supplementari, se sono fornite in dotazione con l'electroutensile. La perdita di controlo sull'eletttroutensile vuo comportare il pericolodi incidenzi.
- Tenere l'electroutensile per le superfici isolate dell'im-pugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire aicontato con cavi elettrici nascosti oppure con il cavo di alimentazione dell'elettrottensile stesso. Il contatto con un cavo sotto tensione cui trasmettere la tensioneanche alle parti metalliche dell'elettrottensile, causando una scossa elettrica.
Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte appearecchiature di ricerca oppure rivolgersi alla locale societa erogatrice. Un contatto con linee elettriche cui provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può create il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.
- Durante le operazioni di lavoro è necessario tener elettroutensile sempre con entrambé le mani ed adottare una posizione di lavoro sicura. Utilizzato con sicurezza elettroutensile tenendolo sempre con entrambé le mani.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione cui quod estere bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.

Italiano|27

Descrizione del prodotto e caratteristica

Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrare create il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Si prega di aprirapagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta nellelegge il manuale delle Istruzioni per l'uso.

Uso conforme alle norme

L'eeltroutensile è idoneo per pesanti lavori di demolizione e di scalpellatura e, utilizzato rispetti accessori optionali,anche per operazioni di conficcamento e di costipazione.

Componenti illustrati

La numerozione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trovava sulla pagina con la rappresentazione grafica.

1 Interruttore di avvio/arresto
2 Impugnatura (superficie di presa isolata)
3 Staffa di fissaggio
4 Mandrino portautensile
5 Gambo dell'utensile
6 Collare

L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contentudo nel loro programma accessori.

Dati tecnici

Martello demolitore GSH 27 VC
Codice prodotto		3611 COA 0..
Potenza nominale assorbita	W	2
Frequenza colpi	min-1	1000
Forza colpo singolo corrispondente alla EPTA-Procedure 05/2009	J	62
Mandrino portautensile	mm	28
	"	11/8
Peso in funzione della EPTA-Procedure 01:2014	kg	29,5
Classe di sicurezza		11

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego,体质i dati sono variate.

Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali cui capitate che和其他 appearechi possono subire dei disturbi. In caso di impedenze di rete minori di 0,36 Ohm non ci si aspetta nessuna disfunzione.

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformmente a EN 60745-2-6.

Il livello di rumore stimato A dell'elettROUTensile ammonta normalmente: Livello di pressione acustica 94 dB(A); livello di potenza sonora 104 dB(A). Incertezza della misura K = 3 dB.

Usare la protezione acustica!

Valori complessivi di oscillazione a_h (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformmente alla norma EN 60745-2-6:

Scalpella: a_h = 8,5m / s^2,K = 1,5m / s^2

Il livello di vibrazioni indicate nelle presenti istruzioni è stato rilevato seguito una procedura di misurazione conforme alla norma EN 60745 e più essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneoanche per una valutazione temporanea della sollecitatione da vibrazioni.

Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'elettrotensile. Qualora l'elettrotensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni più diferire. Questo può aumento sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precise della sollecitatione da vibrazioni bisognerebbe considerare ancahi tempi in cui i apparecchio è spento oppure è accesso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitatione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operaatore dall'effetto delle vibrazioni come p.e.s.: manutenzione delle elettrotrensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Montaggio

Cambio degli utensili

Prima di qualunque intervento sull'elettrotensile estrarre la spina di rete alla presa.

• Pulire il gambo dell'utensile 5 ed applicarvi un leggero strato di grasso.

Utensili accessori penza collare (vedere figure A-B)

Ribaltare la staffa di fissaggio 3 di ca. 150^ verso l'alto ed inseire l'accessorio impiegato nel mandrino portautensile 4.
- Per bloccare l'utensile accessorio, ribaltare la staffa di fissaggio 3 verso il basso.
- Controllare il bloccaggio tirando l'accessorio.

Utensili accessori con collare (vedere figure C-D)

Épossibleutilizzareutensiliaccessori conuna lunghezza di inserimento di 152 mm (6")fino al collare.

• Ribaltare la staffa di fissaggio 3 di ca. 180^ verso l'alto ed inseire l'accessorio impiegato nel mandrino portautensile 4.
• Per bloccare l'utensile accessorio, ribaltare indietro la staffa di fissaggio 3 sino all'utensile accessorio. Il collare 6 deve essere tenutoattraverso la staffa di fissaggio 3.
• Controllare il bloccaggio tirando l'accessorio.

28Italiano

Aspirazione polvere/aspirazione trucioli

• Polveri e materiali come vernici contenti piombo, alcuni tipi di legname, minerali e metalli sono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri sono causare reazioni allergiche e/ o malattie delle vie respiratoriè dell'operaore oppure delle persone che si trovano nelle vicinanzi.

Determine polveri comme polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contente amianto delve essere lavorato esclusivamente da persona specializzato.

• Provedere per una buona aerazione delippo di lavoro.
  -Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le(norme in vigore nel Vostro paese per i materiali da lavorare.

Uso

Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a那一a indicata sulla targhetta dell'elettroutensile. Gli elettROUTENSILI con l'indicazione di 230 V possono essere collegati anche alla rete di 220 V.

Accendere/spegnere

• Per accendere l'electroutensile premere l'interruttore di avvio/arresto 1 e tenerlo premuto.
• Per spegnere l'electroutensile rilasciare di nuovo l'interrutore di avvio/arresto 1.

In caso di temperature basse l'eeltroutensile raggiunge la propria completeness potenza del colpo soltanto dato un dato periodo di tempo.

Tale periodo avviamento più essere ridotto battendo una volta sul pavimento l'utensile accessorio inserto nell'elettrotensile.

Per risparmiare energia accendere l'eeltroutensile solo se lo stesso viene utilizzato.

Indicazioni operative

Prima di qualunque intervento sull'elettROUTensile estrarre la spina di rete alla presa.

Per raggiungere la maggiore possibile ammortizzazione del colpo, operare esercitando sostanto una pressione media.

Affilare gli scalpelli

Solo con attrezzi di scalpellatura bene affiliati si sono raggiungere buoni risultati. Provedere dunque ad aggiarli semifre a tempo debito. In quello modo si garantisce una lunga durata degli attrezzi e buoni risultati delle operazioni.

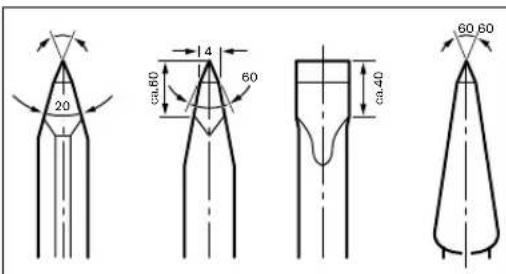

Riaffilatura

Smerigliare gli attrezzi di scalpellatura utilizzando mole abrasive, p. es. corindone prezioso, mantenendo sempre costante l'aggiunta di acqua. Nella figura si trovano valori indicativi per questa operazione. Accertarsi che sui taglienti non si arrivvi alla presenza di colore di rinsivenimento; ciò compromettere rebbe la durezza degli attrezzi di scalpellatura.

Per operazioni di fucinatura surriscaldare lo scalpello fino a 850-1050°C (rosso chiaro fino a giallo).

Per operazioni di tempratura surriscaldare lo scalpello fina a circa 900^ e temprare in bagno d'olio. Al termine dell'operazione, lasciarlo nel forno per ca. un'ora a 320^ (colore di rinsenimento blu bianco).

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettrotensile e le prese di ventilazione.

Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata alla Bosch oppure da un centro di assistenza clienti autorizzato per elettroutensili Bosch per evitare pericoli per la sicurezza.

Quando le spazzole di carbone sono usurate, l'elettrotensile si spegne automaticamente. Per le operazioni di manutenzione l'elettrotensile deve essere spedito al Centro di Assistenza Clienti. Per l'indirizzo, videere paragrafo «Assistenza clienti e consulenza impieghi».

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili ancche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiutera in caso di domande relative ai nostri prodotti ed ai loro accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione del prodotto.

Nederland|29

Italia

Officina Eletttroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Sul site www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Smaltimento

Avviare ad un ricericlaggio rispetto dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettROUTensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformmente alla norma della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed esere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.
