GEBRUIKSAANWIJZING ELICA GIOIA/BL/F/50 TURBOAIR

NL Montagevoorschriften en gebruiksaanwijzingen

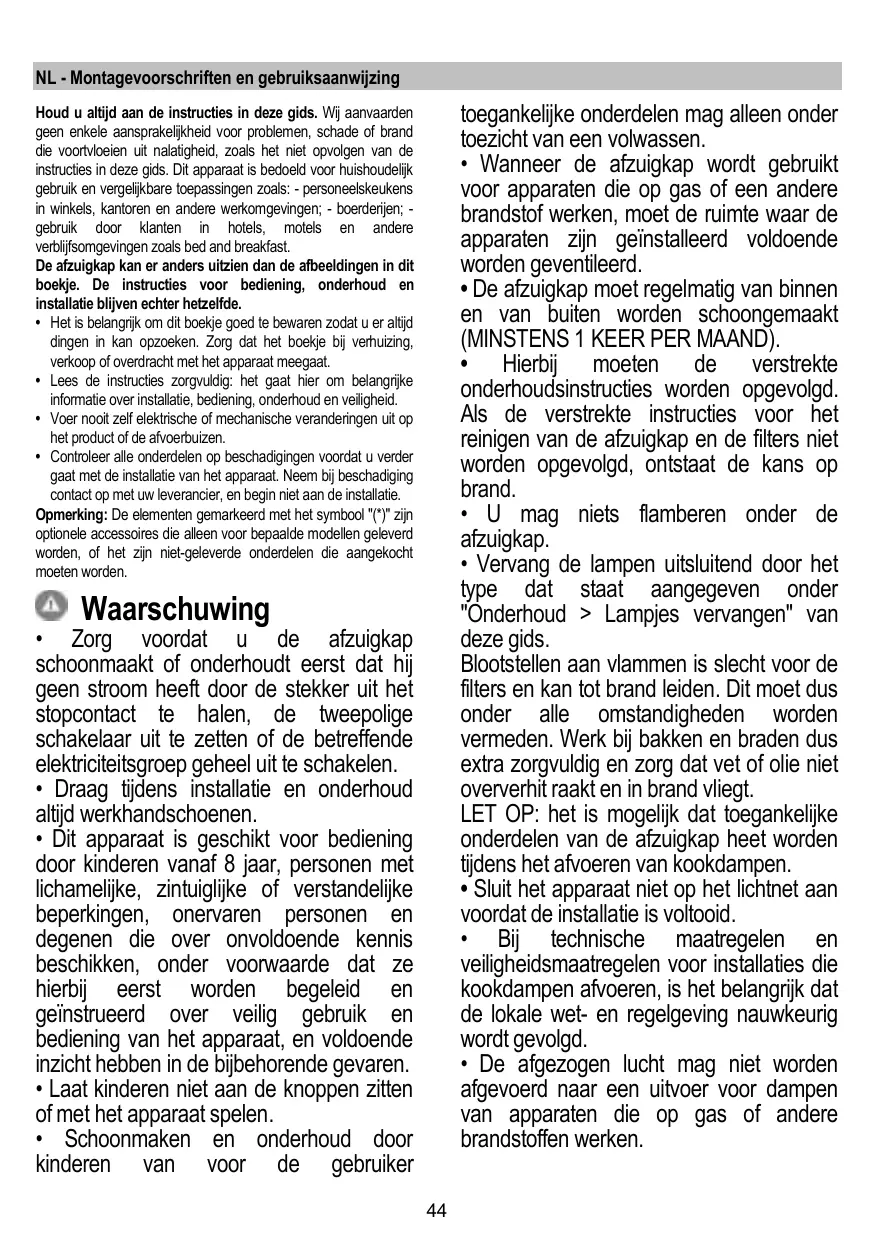

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het niet opvolgen van de instructies in deze gids. Dlt apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassening zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentie blijven echter hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zodate u er alti\dgingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installmentie, bediening, onderhoud en veiligheid.
• Voer nooit zich elektrische of mechanische veränderingen uit op het product of de afvoerbuizen.
• Controleer alle onderdelen op beschadigingen voordat u verder gaat met de installmentie van het apparatus. Neem bij beschadiging contact op met uw leverancier, en begin Niet aan de installmentie.

Opmerking: De elementen gemarkeerd met het symbol (^*) zijn optiqueles accessoires die alleen voor bepaalde modellen geleverd worden, of het zich Niet-geleverde onderdelen die aangekocht要去en worden.

Waarschuwing

Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom hebft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zetten of det betreffende elektricitieitsgroep geheeluit te schakelen.
- Draag tijdens installmente en onderhoud algtdwerkhandsschoenen.
- Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende gezaren.
- Laat kinderen nicht aan de knappen zitten of met het apparaat spelen.
- Schoonmaken en onderhoud door kinderen van voor de gebruiker

toegankelijke onderdelen mag alleen onder toezicht van een volwassen.

• Wanner de afzuigkap worden gezruikt voor apparaten die op gas of een andere brandstof werkken,要去 de ruimte waar de apparaten zich geinstalleerd voldoende worden geventileerd.
• De afzuiigkap要去 regelmatig van binnen en van buiten worden schoongemaaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去 de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
  U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verwangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit要去 dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglich dat toegankelijk onderdelen van de afzuigkap heet wordenijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op het lichtnet aan voordat de installmentie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installations die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen lucht mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.

WAARSCHUWING! Wanneriet de in deze instructies vermelde schroeven worden gebrukt of als het apparaat nicht volgens deze instructies worden bevestigd, konnen elektrische risico's ontstaan.

• Zorg dat de lamp op de juiste manier is geplaatst,ondat anders de kans ontstaat op elektrische schokken, zelfs als de kap nicht worden gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOoit andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentgids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING! Sluit het product Niet aan op een (programmeerbare) timer, exter afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap.

Het toestel dient rechtstreeks op de voedingslijn te worden aangesloten,plaats waarom een tweepolige schakelaar, die voldoet aan de geldende normen en die, in geval van overspanning III, volledig van het net ontkoppeld worden, in overeenstemming met de installmente voorschriften.

Attentie! de verbindskabel要去 door een erkende assistentiedienst worden verrangen.

Het installeren

• De minimale afstand:tussen het kookoppervlak en de onderkant van de afzuigkap is 50cm bij een elektrische kookplaat en 65~cm in geval van een gasof gemengd fornuis.

Als in de installment-instructies van een gaskookplaat een grotere afstand worden genoemd, moet de grotere afstand worden gebruikt.

De elektrische en mechanische installmentiert dient door bevoegd personeel uitgevoerd te worden.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC - UK SI 2013 No.3113 betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksbezondheid en milieu.

op het product en/of in de bijbehorende

documenten geeft aan dat dit apparaat Niet als normal haishoudelijk afval mag worden behandeld.Het product dient te worden afgegeben bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgens plaatselijke milieuregelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanner u gaat koken en LAST hem na afloop nog eenaar制动en doorlopen. Kies alleen een hogere snelheid bij groeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de kooffilter(s) om de afzuiig van kookgeurjtes zo

effectief möglich te honden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief möglich谈起 to gaan. Gebruik buizen van de maximale doorsnede Zoals vermeld in deze gids, voor optimele efficiente en minimale geluidsproductie.

Het gebruik

De afzuigkap is gemaakt voor het afzuigen van kookluchtjes en stoom, en uitsluitend bedoeld voor huishoudelijk gebruik.

De afzuigkap is ontworpen voor een gebruik als filterend apparaat met interne her circulatie.

Rook en kookdampen worden binnen de afzuiigkap opgezogen, gefiltreerd en gezuiverd middels het/de vetfilter/s en koolstofffilter/s, waarvan de kap voorzien MOET zich.

Montage

Voordat u met de installment begint:

• Controleer of de afmetingen van het aangeschafte product geschikt zijn voor het gekozen installmentgebied.
• Verwijder de möglichk meegeleverde kooffilter(s) (*) (zie ook het betreffende onderdeel van deze gids). Kooffilter(s)要去(en) alleen aanwezig zijn als de afzuiqkap in de filtratie-vorm要去 worden gebruikt.
• Controller (na transport) of er geen meegeleverde materialen in de afzugkap zitten (bijv. verpakte schroeven (), garantiebewijs () etc.) en verwijder们都 zo nodig. Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te konnen bevestigen. Uiteraard moet de gekwalificierde installmentemonteur zich ervan verzekeren dat het gebruikte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond要去en sterk genoeg zijn om het gewicht van de afzuigkap te konnen honden.

Geen tegels, voegspecie of siliconenkita anbrengen gegen ofnder dit toestel. Alleen opbouwmontage.

Montage M1:

Dit type afzuigkap dient aan het plafond te worden bevestigd.
Aangezien dit apparaat zwaar is, dient het door minstens twee ofeer personen verplaatst en geinstalleerd te worden.

Werking

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het formuis.

A. ON/OFF lichtknop
B. OFF/ON knop voor de zuigfunctie en voor de selectie van de laagste zuigkracht
B+C. Knop middelste zuigkracht
B+D. Knop maximale zuigkracht

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeijaar schoonmaakmiddel. GEBRUK BJH HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUK GEEN ALCOHOL!

Vetfilter

afb. 35

Vangt vetdeeltjes op uit de kookdampen.

Het vetfilter要去iland koand worden gereinigmd een Nietagressief reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het kortsteprogramma. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeftECHter geen invloed op de filterwerking.

Koolstoffilter (alleen voor filterend apparatus)

afb.34

Absorbeert ongewenste kookgeurtjes. Het koolstoffiler kan om de twee maanden gewassen worden in warm water met een hiervo geschikt wasmiddel, of in de vaatwasser op 65^ (in het geval van het reinigen in de vaatwasser, een complete wascyclus gebruiken en geen andere vaat in de machine).

Verwijder het overtollige water zonder de filter te beschadigen, daarna en om deze goed te drogen doe het matje in de over voor 10 minutes op 100^ .

Vervang het matje minimaal om de 3aar of indien het beschadigd is.

Montage

Plaats het koolstofffilter achechter het vetfilter en maak het met 4 staven vast.

Attentie! De staven zijn inbegren in de verpakking van het koolstofffilter en nicht bij de wasemkap.

• Voor de demontage van het filter in de tegengestelde volgorde handelen.

Vervanging lampjes

De verlichting van de afzuigkap maakt gebruik van LED-technologie.

Dankzij de LEDs bent u verzekerd van optimale verlichting, een levensduur tot 10 keer zo lang als gewone lampen en een energiebesparing tot 90% .

Het verlichtingssystem kan Niet door de gebruiker verrangen worden: neem in geval van storingen contact op met de servicedienst.
