Agrigento - Afzuigkap TURBOAIR - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap of filterkap
Merk	TURBOAIR
Model	Agrigento
Elektrische voeding	220-240 V ~ 50/60 Hz
Afzuigvermogen	3 snelheden + intensief
Verlichting	Gloeilamp 40W max E14 of halogeenlamp 20W max G4
Vetfilter	Metaal, wasbaar of wegwerppapier (afhankelijk van model)
Koolstoffilter	Voor recirculatieversie, elke 4 maanden vervangen
Minimale kookafstand	60 cm voor elektrische fornuizen, 70 cm voor gas of combi
Onderhoud	Binnen- en buitenkant minstens 1 keer per maand reinigen; vetfilter maandelijks wassen
Veiligheid	Ontkoppelen voor onderhoud; niet gebruiken zonder rooster; vermijd open vuur
Installatie	Afzuigversie (buitenafvoer) of filterversie (binnenrecirculatie)
Reserveonderdelen	Filters, lampen, afstandsbediening (optioneel)
Repareerbaarheid	Raadpleeg een gekwalificeerde technicus; onderdelen verkrijgbaar bij de klantenservice
Repareerbaarheidsindex	Niet meegedeeld
Land van herkomst	Niet gespecificeerd
Garantie	Raadpleeg de voorwaarden van de verkoper

Veelgestelde vragen - Agrigento TURBOAIR

Wat is de minimale installatiehoogte boven het fornuis?

De minimale afstand is 60 cm voor elektrische fornuizen en 70 cm voor gas- of combinatiefornuizen. Volg altijd de instructies van de fabrikant van uw kooktoestel.

Hoe de vetfilters reinigen?

Metalen filters worden een keer per maand met de hand gewassen met een niet-agressief schoonmaakmiddel of in de vaatwasser op lage temperatuur en korte cyclus. Papieren filters moeten maandelijks worden vervangen of zodra ze verkleurd zijn.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter moet ongeveer elke 4 maanden worden vervangen, of eerder als het verzadigingslampje gaat branden (afhankelijk van het model). Het kan niet worden gereinigd of geregenereerd.

Hoe activeer ik het verzadigingslampje van het koolstoffilter?

Bij elektronische modellen met 5 toetsen, druk tegelijkertijd op toetsen 2 en 7 gedurende 3 seconden. LED 5 knippert ter bevestiging van de activering. Om uit te schakelen, herhaal de handeling.

Wat te doen als de afzuigkap niet meer werkt?

Koppel de kap ongeveer 5 seconden los van het stroomnet en sluit hem weer aan. Als het probleem aanhoudt, neem contact op met de bevoegde reparatiedienst.

Kan ik de afzuigkap zonder filter gebruiken?

Nee, gebruik de kap nooit zonder dat het rooster correct is gemonteerd. Filters beschermen de motor en verminderen het risico op brand.

Hoe vervang ik de lamp van de afzuigkap?

Koppel eerst het apparaat los. Voor gloeilampen, verwijder de schroef van de plafonnière en vervang door een ovale lamp max 40W E14. Voor halogeen, gebruik een kleine schroevendraaier om de bescherming te verwijderen en vervang door een lamp 20W max G4 zonder de lamp met de handen aan te raken.

Wordt de afzuigkap geleverd met een koolstoffilter?

Het koolstoffilter is optioneel en wordt alleen bij bepaalde modellen meegeleverd. Als u de kap in recirculatiemodus gebruikt, moet u twee actieve koolstoffilters kopen en installeren.

Kan ik de afzuigkap in afzuigversie installeren als ik geen afvoerkanaal heb?

Ja, u kunt de filterversie (recirculatie) gebruiken. In dat geval monteert u de koolstoffilters. De dampen worden gerecirculeerd en via het bovenrooster afgevoerd.

Hoe reset ik het verzadigingslampje na het reinigen van het filter?

Na het reinigen van het vetfilter, druk op toets 1 gedurende ongeveer 3 seconden tot u een geluidssignaal hoort. De bijbehorende LED stopt met knipperen.

GEBRUIKSAANWIJZING Agrigento TURBOAIR

NL Montagevoorschriften en gebruiksaanwijzingen

Let op! De positie van de hechtpunten (5 – Rechthoekige gaten) of van de verplichte bevestigingspunten (8 – ronde gaten) kunnen omgewisseld zijn! Controleer daarom de rugzijde van de kap in uw bezit om de positie ervan te verifiëren.

Model met Koepel (Filterversie)

NL - Montagevoorschriften en gebruiksaanwijzing

Zich strikt aan de aanwijzingen uit deze tekst houden. ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding weergegeven wordt afgewezen. De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik.

Opmerking: De details aangegeven met het teken “(*)” zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die niet meegeleverd worden en dus aangeschaft moeten worden.

Waarschuwing

Attentie! Het apparaat niet aan het stroomnet aansluiten voordat de installatie voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.

Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is!

De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de wasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden.

Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

De bereikbare onderdelen kunnen bijzonder warm worden als deze tegelijkertijd met kookapparaten gebruikt worden.

Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).

Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken.

Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.

ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.

De modellen voorzien van koepel D kunnen alleen in de filterversie F gebruikt worden.

Uitvoering als afzuigend apparaat

De afzuigkap is voorzien van een boven luchtafvoer B voor de afvoer van rook naar buiten in geval van modellen met schoorsteen C (Zuigversie A - afvoerbuis 13A niet bijgeleverd).

Filtrerende versie

In het geval dat het niet mogelijk is dampen en rook naar buiten af te voeren ook al is men voorzien van het model met schoorsteen C, kan de afzuigkap in de filterversie F gebruikt worden door de montage van twee koolstoffilters E, de rook en de dampen worden gerecycleerd door middel van het bovenrooster G (naargelang het model kan het rooster of direct op de schoorsteen geplaatst zijn of er kunnen twee kleine roosters gemonteerd worden - 16F).

In het geval van een model met het rooster direct op de schoorsteen moeten twee verlengstukken O op de ventilatieklep 13F geplaatst worden.

De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht naar buiten, en moeten worden verbonden met een perifere afzuigunit (niet meegeleverd).

De instructies voor de aansluiting worden met de perifere afzuigunit geleverd.

Het installeren

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 60cm liggen, in geval van een elektrisch fornuis en 70cm, in geval van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de installatie, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze, ook na de installatie, niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatie normen.

Attentie! Alvorens de wasemkap weer aan het voedingsnet aan te sluiten controleer of deze goed functioneert, controleer altijd of de voedingskabel goed gemonteerd is.

Montage

De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moet echter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt zijn voor het type muur/plafond. Het muur/plafond moet stevig genoeg zijn om het gewicht van de kap te houden.

Werking

De wasemkap is voorzien van een bedieningspaneel aan de voorzijde van de kap, met knoppen of toetsen, naargelang het model in Uw bezit, voor de werking raadpleeg de onderstaande tekst en de betreffende

tekening.In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken.

We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat men beëindigt heeft aan te laten.

Werking – Model met toetsenbord

A. ON/OFF lichtknop
B. OFF/ON knop voor de zuigfunctie en voor de selectie van de laagste zuigkracht
B+C. Knop middelste zuigkracht
B+D. Knop maximale zuigkracht

a b-c-d-e a=b-c-d-e f ab-c d e a b c d e

a. ON/OFF lichten

b. OFF motoren

f. Controlelampje voor de werking (indien voorzien).

Opmerking: Enkele modellen zijn voorzien van één enkele Zuigkracht.

Attentie: de modellen met elektrische klep zijn voorzien van 3 toetsen:

(a) Verlichting ON/OFF, (b) Sluiting en (c) Opening Elektrische Klep.

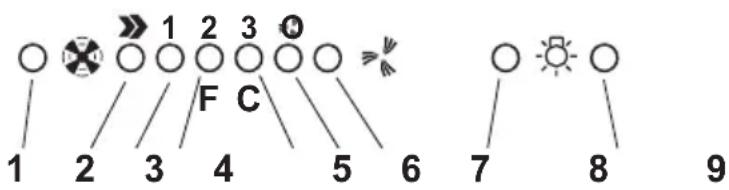

Werking - Elektronisch Model met 5 toetsen

1 2 3 F C 5 6 7 8 9

1. OFF Knop motor
2. ON knop en tevens motor snelheidsknop 1 - 2 - 3 - 1-2...
3. Led snelheid 1
4. Led snelheid 2 en verzadigde vetfilter (in dit geval gaat het lampje flikkeren—zie de aanwijzingen betreffende het reinigen van de vetfilters).

Nadat de vetfilter vervangen is, ongeveer 3 seconden op toets 1 drukken, totdat het systeem een pieptoon laat horen.

Led 4 zal stoppen met knipperen.

1. Led snelheid 3 en verzadigde koolstofffilter (in dit geval gaat het lampje flikkeren - zie de aanwijzingen betreffende het reinigen van de koolstofffilters).

Nadat de koolstofffilter vervangen is, ongeveer 3 seconden op toets 1 drukken, totdat het systeem een

pieptoon laat horen.

Led 5 zal stoppen met knipperen.

Opgelet! Het controlesysteem voor het aangeven van de verzadigde koolstofffilter is uitgeschakeld.

In het geval dat men een koolstofffilter wil installeren, het controlesysteem voor de aanwijzing van verzadigde koolstofffilter inschakelen, door tegelijkertijd, gedurende 3 seconden, de knoppen 2 en 7 ingedrukt te houden: aan het begin van deze handeling zal alleen LED 4 flikkeren, na 3 seconden zal ook LED 5 flikkeren om aan te geven dat het controlesysteem verzadigde koolstofffilter ingeschakeld is. Om dit uit te schakelen weer op de twee knoppen drukken: na 3 seconden zal LED 5 stoppen met flikkeren, de inrichting is uitgeschakeld.

1. Led aanwijzing intensieve snelheid

2. Knop voor het inschakelen van de intensieve snelheid. Er wordt aangeraden deze snelheid te gebruiken wanneer de rook en geur concentratie nogal sterk is (bijvoorbeeld wanneer er vis gebakken wordt of in geval van frituren).

Nadat de intensieve snelheid is ingeschakeld zal deze 5 minuten lang blijven werken, daarna zal de kap weer in de van te voren afgestelde snelheid gaan werken (van 1 tot 3) of zal zelfs uitgaan indien van te voren geen enkele snelheid ingesteld is. Om de intensieve snelheid uit te schakelen voordat de 5 minuten voorbij zijn knop 1 of knop 2 indrukken.

1. Knop voor het afzetten van de lichten.

2. Knop voor het aanzetten van de lichten.

In geval van storingen, voordat U zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt U zich tot de assistentie service.

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vetfilter

Houdt de vetdeeltjes vast.

Indien binnen een steunrooster geplaatst dan kan deze een van de volgende types zijn:

papieren filter deze moet een keer in de maand vervangen worden of wanneer de bovenkant ervan van kleur verandert, als de kleur uit het rooster zichtbaar is.

metalen filter deze moet een keer in de maand gereinigd worden met niet agressieve schoonmaakmiddelen, met de hand of in de vaatwasmachine met lage wastemperatuur en een korte wascyclus. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen. Om de vetfilter J te bereiken het zuigrooster H openen door middel van de haken L en uit de sluitingen K vrijmaken.

Sommige modellen zijn voorzien van metalen filter M zonder steunrooster, deze moeten gereinigd worden op de boven omschreven wijze en moeten verwijderd worden door de hendels N naar beneden te drukken.

Koolstofffilter (alleen voor filterend apparaat) Houdt de lastige kookgeuren vast.

De verzadiging van de koolstofffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) vervangen worden. Het kan NIET gewassen of opnieuw gebruikt worden

Koolstofffilter met centrale hendel

Plaats een filter aan iedere zijde ter bedekking van beide roosters die als bescherming van het draaionderdeel van de motor dienen, daarna de centrale hendel P van de filters met de klok meedraaien.

Voor de demontage de centrale hendel P van ieder filter in de tegenovergestelde richting draaien.

Vervanging lampjes

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controleer eerst of ze koud zijn.

Vervanging van de 40W lampjes – Open de lamphouder – Draai de schroeven van de lampenkap los. Het kapotte lampje losdraaien en vervangen met een ovaal witgloeiend lampje max 40W E14.

Vervanging van het halogeenlampje – Open de lamphouder – haal de bescherming weg, gebruik een kleine rechte schroevedraaier of een gelijksoortig voorwerp.

Vervang het kapotte lampje.

Gebruik alleen halogeenlampjes van 20W max (G4), zonder ze met de handen aan te raken. Doe de lampenkap weer dicht (klik bevestiging). (Z1 - Z2)

Als de verlichting niet werkt, controleer dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen.
