Produkttyp	Abluft- oder Umlufthaube
Marke	TURBOAIR
Modell	Agrigento
Stromversorgung	220-240 V ~ 50/60 Hz
Absaugleistung	3 Geschwindigkeiten + Intensivstufe
Beleuchtung	Glühlampe 40W max E14 oder Halogen 20W max G4
Fettfilter	Waschbarer Metall- oder Einweg-Papierfilter (je nach Modell)
Aktivkohlefilter	Für Umluftbetrieb, alle 4 Monate austauschen
Mindestabstand zum Kochfeld	60 cm bei Elektroherden, 70 cm bei Gas- oder Kombiherden
Wartung	Innen- und Außenreinigung mindestens einmal im Monat; Fettfilter monatlich waschen
Sicherheit	Vor Wartung Netzstecker ziehen; nicht ohne Gitter verwenden; offene Flammen vermeiden
Installation	Abluftbetrieb (Außenabführung) oder Umluftbetrieb (Innenumwälzung)
Ersatzteile	Filter, Lampen, Fernbedienung (optional)
Reparierbarkeit	Qualifizierten Techniker konsultieren; Ersatzteile beim Kundendienst erhältlich
Reparaturindex	Nicht angegeben
Herkunftsland	Nicht spezifiziert
Garantie	Siehe Verkäuferbedingungen

Häufig gestellte Fragen - Agrigento TURBOAIR

Wie hoch muss der Mindestabstand über dem Kochfeld sein?

Der Mindestabstand beträgt 60 cm bei Elektroherden und 70 cm bei Gas- oder Kombiherden. Befolgen Sie stets die Anweisungen des Herstellers Ihres Kochgeräts.

Wie reinige ich die Fettfilter?

Metallfilter werden einmal im Monat von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm gewaschen. Papierfilter müssen monatlich oder bei Verfärbung ausgetauscht werden.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss etwa alle 4 Monate ausgetauscht werden, oder früher, wenn die Sättigungsanzeige leuchtet (je nach Modell). Er kann nicht gereinigt oder regeneriert werden.

Wie aktiviere ich die Sättigungsanzeige des Aktivkohlefilters?

Bei elektronischen Modellen mit 5 Tasten gleichzeitig die Tasten 2 und 7 3 Sekunden lang drücken. Die LED 5 blinkt zur Bestätigung. Zum Deaktivieren wiederholen Sie den Vorgang.

Was tun, wenn die Haube nicht mehr funktioniert?

Ziehen Sie den Netzstecker der Haube für etwa 5 Sekunden und stecken Sie ihn wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an den zuständigen Reparaturservice.

Kann ich die Haube ohne Filter verwenden?

Nein, die Haube niemals ohne korrekt montiertes Gitter verwenden. Die Filter schützen den Motor und verringern die Brandgefahr.

Wie ersetze ich die Lampe der Haube?

Trennen Sie das Gerät vom Stromnetz. Bei Glühlampen die Schraube der Deckenleuchte entfernen und durch eine ovale Lampe max. 40W E14 ersetzen. Bei Halogenlampen mit einem kleinen Schraubendreher die Abdeckung lösen und durch eine Lampe max. 20W G4 ersetzen, ohne die Lampe mit den Händen zu berühren.

Wird die Haube mit einem Aktivkohlefilter geliefert?

Der Aktivkohlefilter ist optional und nur bei bestimmten Modellen enthalten. Wenn Sie die Haube im Umluftbetrieb verwenden, müssen Sie zwei Aktivkohlefilter kaufen und einbauen.

Kann ich die Haube im Abluftbetrieb installieren, wenn ich keinen Abluftschacht habe?

Ja, Sie können die Umluftversion verwenden. In diesem Fall montieren Sie die Aktivkohlefilter. Die Dämpfe werden umgewälzt und durch das obere Gitter abgeführt.

Wie setze ich die Sättigungsanzeige nach der Filterreinigung zurück?

Nach der Reinigung des Fettfilters die Taste 1 etwa 3 Sekunden lang gedrückt halten, bis ein akustisches Signal ertönt. Die entsprechende LED hört auf zu blinken.

BEDIENUNGSANLEITUNG Agrigento TURBOAIR

DE Montage- und Gebrauchsanweisung

Hinweis! Die Position der Einrastpunkte (5 - rechteckige Löcher) und der Punkte für die obligatorische Befestigung (8 - runde Löcher) können miteinander vertauscht sein! Deshalb an der Rückseite der in Ihrem Besitz befindlichen Haube die Position dieser Punkte überprüfen.

Installierung - Modell mit abgerundetem Profil

Modell mit Kuppel (Umlufthaube)

Fissaggio mensole (optional): Fissare alla misura voluta i quattro supporti laterali R ai mobili adiacenti ed appoggiare la mensola S sopra di essi. Anbringung eventueller Regalbretter: An der gewünschten Höhe die vier seitlichen Halter R an den angrenzenden Schränken befestigen, und das Ablagebrett darauflegen S.

Fastening of shelves (optional): Fasten the four side supports R to the adjacent cabinets and place the shelf on the supports S. Option: montage des étagères: Sur les meubles adjacents, fixer les 4 supports latéraux R aux dimension voulues et poser les étagères S. Het aanbrengen van eventuele pannenrooster (naar keuze): De 4 steunen R op de gewenste maat aan de naastgelegen keukenkastjes aanbrengen en het rooster S erop leggen.

Die Instruktionen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube ist ausschliesslich zum Einsatz im privaten Haushalt vorgesehen.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und somit extra erworben werden müssen.

Warnung

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

– wenn sie körperlich oder geistig dazu nicht in der Lage sind, – oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10 ^-5 bar) sein.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich

sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben

werden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol ■ einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Betriebsart

Die Haube kann sowohl als Abluftgérat als auch als Umluftgérat eingesetzt werden.

Die Modelle, die mit der Kuppel D ausgestattet sind, können ausschliesslich als Umlufthaube F verwendet werden.

Abluftbetrieb

Die Küchenhaubenmodelle, die einen Kamin C haben, sind mit einer oberen Luftaustrittsöffnung B ausgestattet, um die angesaugten Dämpfe nach aussen abzuleiten (Abluftversion A – das Abluftrohr 13A ist nicht mitgeliefert).

Umluftbetrieb

Falls es nicht möglich sein sollte, die angesaugten Kochdämpfe nach aussen abzuleiten, obwohl das Küchenhaubenmodell mit dem Kamin C ausgestattet ist, kann das Gerät auch als Umlufthaube F verwendet werden. Dazu ist es notwendig, zwei Aktivkohlefilter E zu montieren; so werden die angesaugten Dämpfe mit Hilfe des oberen Gitters G wiederaufbereitet (je nach Modell kann das Gitter direkt am Kamin angebracht werden oder anhand der Montage zweier kleiner Gitter – 16 F). Falls es sich um ein Modell handelt, bei dem das Gitter direkt am Kamin angebracht ist, müssen zwei Verlängerungen O an der Flügelklappe 13F angebracht werden.

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine externe Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 60cm im Fall von elektrischen Kochfeldern und 70cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Montage

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen muss.

Betrieb

Die Haube ist mit einem Bedienfeld ausgestattet, das sich an der Vorderseite der Haube befindet, mit Tasten oder Knöpfen; zur Bedienung je nach vorhandenem Modelltyp den untenstehenden Text und die jeweilige Zeichnung zu Hilfe nehmen.

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.

Funktionsweise - Modell mit Tastenbedienfeld

A. Schalter ON/OFF Beleuchtung
B. Schalter ON/OFF der Absaugfunktion und zum Einschalten der geringsten Saugstärke
B+C. Schalter zum Einschalten der mittleren Saugstärke
B+D. Schalter zum Einschalten der maximalen Saugstärke

a b-c-d-e a=b-c-d-e f ab-c d e a b c d e

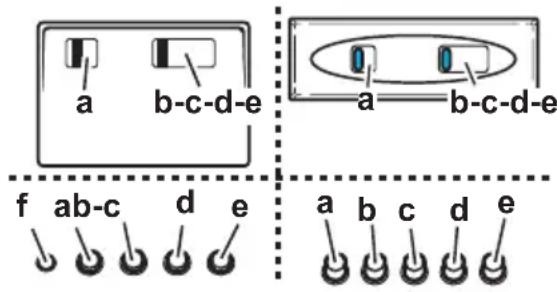

a. Schalter ON/OFF Beleuchtung
b. Schalter OFF der Absaugfunktion
c. - d. - e. geringe (c.), mittlere (d.), höchste (e.) Saugstärke.
f. Betriebsanzeigenleuchte (wenn vorgesehen).
Hinweis: Bei einigen Modellen ist nur eine Saugstärke verfügbar.
Hinweis: Die Modelle mit Elektroventil verfügen über 3 Tasten:
(a) Licht EIN/AUS, (b) Schließung und (c) Öffnung des Elektroventils.

Funktionsweise – Elektronisches Modell mit 5 Tasten

1 2 3 4 5 6 7 8 9

1. Ausschalter
2. Einschalter und Auswahl der Lüfterstufe 1-2-3-1-2
3. Stufe 1
4. Stufe 2 und Sättigungsanzeige Metallfettfilter (in letzterem Fall blinkt die Anzeige - siehe Anleitungen zur Reinigung der Fettfilter).
   Nach erfolgter Reinigung des Fettfilters drücken Sie die Taste 1 für mindestens 3 Sekunden ein, bis der Signalton ertönt: die LED 4 schaltet sich ab.
5. Stufe 3 und Sättigungsanzeige Aktiv-Kohlefilter (LED)(in letzterem Fall blinkt die Anzeige - siehe Anleitungen zum Wechsel der Aktivkohlefilter).
   Nach erfolgtem Aktivkohlefilterwechsel drücken Sie die

Taste 1 für mindestens 3 Sekunden ein, bis der Signalton ertönt: die LED 5 schaltet sich ab.

Achtung!

Die Sättigungsanzeige des Aktivkohlefilters ist deaktiviert.

Soll die Sättigungsanzeige des Aktivkohlefilters aktiviert werden, 3 Sekunden lang gleichzeitig die Tasten 2 und 7 drücken: zunächst blinkt nur die LED 4 und nach Ablauf der 3 Sekunden beginnt auch die LED 5 zu blinken und zeigt so an, daß der Aktivkohlefilter nun aktiv ist.

Für seine Deaktivierung die beiden Tasten erneut drücken: nach 3 Sekungen stellt die LED 5 das Blinken ein und die Vorrichtung ist deaktiviert.

1. Intensivstufe - LED-Anzeige

2. Einschalter Intensivstufe

Die Intensivstufe wird für 5 Minuten in Betrieb genommen. Danach geht die Dunsthaube zu der vorher eingestellten Stufe zurück bzw. geht aus, wenn keine Stufe eingestellt ist.

Um die Intensivstufe vor den 5 Minuten zu beenden, drücken Sie den Knopf 1 oder 2.

1. Ausschalter Beleuchtung
2. Ausschalter Beleuchtung

Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie bitte den Kundendienst.

Wartung

Hinweis ! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Fettfilter

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Wenn dieser sich innerhalb eines Stützgitters befindet, kann es sich um einen der folgenden Filtertypen handeln:

Der Papierfilte muss einmal im Monat ausgewechselt werden oder dann, wenn er auf der Oberseite verfärbt ist und diese Verfärbung durch die Löcher des Gitters sichtbar ist.

Der Metallfilter muss einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen werden. Er kann auch in der Geschirrspülmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt werden. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Um den Fettfilter J zu entnehmen, ist das Ansauggitter H anhand der Knöpfe L zu öffnen und dann aus den Haltern K zu entfernen. Einige Gerätemodelle sind mit einem

Metallfilter M ohne Stützgitter ausgestattet, diese müssen wie oben beschrieben gereinigt werden; sie werden entfernt, indem die Griffe N nach unten gedrückt werden.

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häfigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt) ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Kohlefilter mit Zentralgriff

Links und rechts vom Motorlaufrad je einen Kohlefilter auf das Schutzgitter auflegen und zum Befestigen den Zentralgriff P im Uhrzeigersinn drehen.

Zum Ausbau den Zentralgriff P entgegen dem Uhrzeigersinn drehen.

Ersetzen der Lampen

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Ersetzten der Lämpchen 40W - Auf den Lampenbereich Zugriff nehmen –Die Schraube zur Befestigung des Schutzglases entfernen.

Das kaputte Lämpchen herausdrehen und dieses durch eine ovale Glühlampe mit maximal 40 W E14 ersetzen.

Ersetzten der Halogenlampe - Auf den Lampenbereich Zugriff nehmen - die Abdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfernen.

Die defekte Lampe auswechseln. Ausschließlich Halogenlampen zu max. 20W (G4) verwenden und darauf achten, diese nicht mit den Händen zu berühren. Die Lampenabdeckung wieder schließen (Schnappverschluss). (Z1 - Z2)

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst wendet.
