Agrigento - Köögituulutus TURBOAIR - Tasuta kasutusjuhend

Toote tüüp	Õhupuhasti või filtreeriv
Bränd	TURBOAIR
Mudel	Agrigento
Elektrivarustus	220-240 V ~ 50/60 Hz
Imemisvõimsus	3 kiirust + intensiivne
Valgustus	Hõõglamp max 40W E14 või halogeen max 20W G4
Rasvafilter	Pestav metallist või ühekordne paber (vastavalt mudelile)
Aktiivsöefilter	Tsirkulatsiooniversiooni jaoks vahetada iga 4 kuu tagant
Minimaalne keetmiskaugus	60 cm elektripliitidel, 70 cm gaasil või segal
Hooldus	Sise-/välispuhastus vähemalt kord kuus; rasvafiltri pesu igakuiselt
Ohutus	Enne hooldust vooluvõrgust lahti ühendada; mitte kasutada ilma restita; vältida lahtist leeki
Paigaldus	Väljatõmbeversioon (väljaõhutus) või filtreeriv (siseõhuringlus)
Varuosad	Filtrid, lambid, kaugjuhtimispult (valikuline)
Parandatavus	Konsulteerige kvalifitseeritud tehnikuga; varuosad saadaval müügijärgsest teenindusest
Parandatavuse indeks	Pole teatatud
Päritoluriik	Määramata
Garantii	Tutvuge müüja tingimustega

Korduma kippuvad küsimused - Agrigento TURBOAIR

Kui suur on minimaalne paigalduskõrgus pliidi kohal?

Minimaalne kaugus on 60 cm elektripliitidel ja 70 cm gaasi- või segatud pliitidel. Järgige alati oma keeduseadme tootja juhiseid.

Kuidas puhastada rasvafiltreid?

Metallist filtreid pestakse kord kuus käsitsi mitteagressiivse pesuainega või nõudepesumasinas madalal temperatuuril ja lühikese tsükliga. Paberfiltrid tuleb vahetada igakuiselt või kohe, kui need on värvunud.

Millal tuleb aktiivsöefiltrit vahetada?

Aktiivsöefiltrit tuleb vahetada iga 4 kuu tagant või varem, kui küllastusnäidik süttib (sõltuvalt mudelist). Seda ei saa puhastada ega regenereerida.

Kuidas aktiveerida aktiivsöefiltri küllastusnäidikut?

5 nupuga elektroonilistel mudelitel vajutage korraga nuppe 2 ja 7 3 sekundit. LED 5 vilgub kinnitamaks aktiveerimist. Desaktiveerimiseks korrake toimingut.

Mida teha, kui õhupuhasti enam ei tööta?

Ühendage õhupuhasti umbes 5 sekundiks vooluvõrgust lahti, seejärel ühendage uuesti. Kui probleem püsib, pöörduge pädeva remonditeeninduse poole.

Kas ma saan õhupuhastit kasutada ilma filtrita?

Ei, ärge kunagi kasutage õhupuhastit ilma, et rest korralikult paigaldatud oleks. Filtrid kaitsevad mootorit ja vähendavad tulekahjuohtu.

Kuidas vahetada õhupuhasti pirni?

Kõigepealt ühendage seade vooluvõrgust lahti. Hõõglampide puhul eemaldage laevalgusti kruvi ja asendage ovaalse pirniga max 40W E14. Halogeenlampide puhul kasutage väikest kruvikeerajat kaitse eemaldamiseks ja asendage lambiga max 20W G4, puudutamata lampi kätega.

Kas õhupuhasti tarnitakse aktiivsöefiltriga?

Aktiivsöefilter on valikuline ja tarnitakse ainult teatud mudelitega. Kui kasutate õhupuhastit tsirkulatsiooniversioonis, peate ostma ja paigaldama kaks aktiivsöefiltrit.

Kas ma saan paigaldada õhupuhasti väljatõmbeversionina, kui mul pole väljatõmbekanalit?

Jah, saate kasutada filtreerivat (tsirkulatsiooni) versiooni. Sel juhul paigaldage aktiivsöefiltrid. Suits tsirkuleeritakse ja väljutatakse ülemise resti kaudu.

Kuidas lähtestada küllastusnäidik pärast filtri puhastamist?

Pärast rasvafiltri puhastamist vajutage nuppu 1 umbes 3 sekundit, kuni kuulete helisignaali. Vastav LED lõpetab vilkumise.

KASUTUSJUHEND Agrigento TURBOAIR

ET Paigaldus- ja kasutusjuhend

Tähelepanu! Riputuskohad (5 – kandilised avad) või kinnituskohad (8 – ümmargused avad) võivad olla ära vahetatud. Seetõttu vaadake üle ka oma õhupuhasti tagakülg, et kontrollida eello actuet.

Paigaldamine – ümarprofiiliga mudel

Riiulite kinnitamine (valikuline): kinnitage soovitud kohta külgnevatele mööbliesemetele neli külgtuge R ja kinnitage riiul S nende kohale.

ET - Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid.

Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Ōhupuhasti on projekteeritud ainult koduseks kasutamiseks.

Märkus. Sümboliga "(*)" tähistatud osad on lisaseadmed, mis kuuluvad ainult mõne mudeli juurde, või seadmed, mis ei kuulu komplekti ja tuleb eraldi osta.

Ohuabinõud

Tähelepanu! Ärge lülitage seadet elektrivörku enne, kui paigaldamine on täiesti löpetatud.

Enne puhastus- või hooldustööd lülitage õhupuhasti vooluvõrgust välja, tömmates selleks pistiku seinakontaktist või lülitades voolu pealülitist välja.

Kasutage paigaldus- ja hooldustöödel kaitsekindaid.

Lapsed, füüsilise, vaimse või meelepuudega inimesed ja isikud, kellel ei ole seadme kasutamise kogemust, võivad seadet kasutada ainult järelevalve all või siis, kui nende turvalisuse eest vastutav inimene on õpetanud neid seadet kasutama.

Lastel ei tohi lubada seadmega mängida.

Ärge kasutage õhupuhastit ilma õigesti paigaldatud võreta.

Öhupuhasti peale ei tohi KUNAGI midagi toetada, kui seda ei ole eraldi märgitud.

Kui õhupuhastit kasutatakse samaaegselt teiste, gaasil või muul kütusel töötavate seadmetega, peab ruum olema piisavalt ventileeritud.

Seadme torustikku ei tohi ühendada ventilatsioonisüsteemiga, mida kasutatakse muul otstarbel, näiteks suitsugaaside eemaldamiseks seadmetest, milles kasutatakse majapidamisgaasi või muid kütuseid.

Lahtise tulega toiduvalmistamine õhupuhasti all on rangelt keelatud.

Lahtine tuli kahjustab filtreid ja võib põhjustada tulekahju ning seega tuleb seda igati vältida.

Toidu praadimisel peab olema hoolikas, et vältida öli ülekuumenemist ja süttimist.

Köögiseadmete kasutamisel võivad õhupuhasti kokkupuutepinnad märkimisväärselt soojeneda.

Tuleb järgida eeskirju, mida ametiasutused on suitsäärastuse tehniliste ja ohutusmeetmete kohta kehtestanud.

Öhupuhastit peab seest ja väljast regulaarselt (VÄHEMALT ÜKS KORD KUUS) puhastama, pidades kinni käesolevas juhendis toodud hooldusnõuetest.

Kui käesolevas juhendis õhupuhasti ja filtrite puhastamise kohta sätestatud nõudeid ei täideta, võib tekkida tulekahju oht.

Ärge kasutage öhupuhastit ega jätke seda seisma ilma korralikult paigaldatud lampideta, sest see põhjustab elektrilöögi ohu.

Me ei võta vastutust seadme vigastuste ja kahjustuste eest, mis tekivad käesolevas juhendis sätestatud nõuete eriramise tagajärjel.

Seade on märgistatud direktiivi 2002/96/EÜ (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol ■ tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse, olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest te toote ostsite.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasisese tsirkulatsiooniga režiimis.

Kuplikesega D varustatud mudeleid saab kasutada ainult filterrežiimil F.

Väljatömberežiim

Öhupuhastil on ülemine öhuväljalaskeava B suitsude väljutamiseks, kui tegemist on korstnaga C mudelitega (väljatömberežiim A – väljalasketoru 13A ei kuulu komplekti).

Filterrežiimiga variant

Kui pole võimalik välja juhtida toiduvalmistamisega kaasnevaid suitse ja aurusid – isegi kui tegemist on korstnaga C varustatud mudeliga – võib kasutada õhupuhastit filterrežiimil F, paigaldades sellele kaks aktiivsõefiltrit E: suitsud ja aurud pannakse ringlema ülemise võrestiku G kaudu (olenevalt sellest, milline mudel Teil on, võib võrestik olla otse korstna küljes või moodustuda kahe resti 16F paigaldamisel).

Kui Teil on mudel, millel vörestik on otse korstna küljes, peab olema kaks pikendusjuhet O deflektorini 13F.

Ilma imimootorita mudelid töötavad ainult väljatõmberežiimis ja selline mudel tuleb ühendada välimise väljatõmbeseadmega (ei kuulu komplekti).

Kokkupanemisõpetus on lisaseadme juures.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 60cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 70cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Elektriühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

Tähelepanu! Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Paigaldamine

Öhupuhastiga on kaasas tüüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seinte/lae materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud tehniku poole. Sein/lagi peab olema küllalt tugev, et öhupuhasti raskust kanda.

Töötamine

Öhupuhasti esiküljel on klahvide või nuppudega juhtpaneel, mille töö kohta saate vastavalt seadme tüübile teavet allolevast lõigust ja lisatud joonistest.

Kui auru kontsentratsioon köögis on eriti suur, kasutage köige suuremat kiirust. Soovitame väljatömbe sisse lülitada 5 minutit enne söögitegemise algust ning jätta see pärast söögivalmistamise löppu veel umbes 15 minutiks tööle.

Kasutamine – nuppudega mudel

Juhtpaneeli ja õhupuhasti töö kirjeldus

A. Valguse sisse- ja väljalülitamine.
B. Seadme sisse- ja väljalülitamine ning 1. kiiruse valimine (väikese auru- ja suitsukoguse korral)
B+C. 2. kiiruse valimine (keskmise auru- ja suitsukoguse korral)
B+D. 3. kiiruse valimine (suure auru- ja suitsukoguse korral)

a b-c-d-e a b-c-d-e f ab-c d e a b c d e

a. tuled sisse/välja
b. mootorid välja
c. - d. - e. väljatõmbe võimsus minimaalne (c.), keskmine (d.), maksimaalne (e.).
f. Tööprotsessi märgutuli (kui on ettenähtud).

Tähelepanu: mönedel mudelitel on ainult üks imivõimsus.

Tähelepanu: elektriventiiliga mudelitel on 3 klahvi: (a) valgus sisse/välja, (b) elektriventiili sulgemine (c) elektriventiili avamine.

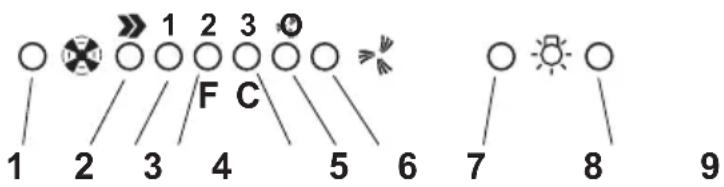

Kasutamine – 5 klahviga elektrooniline mudel

1 2 3 F C 5 6 7 8 9

1. mootori väljalülitusnupp
2. sisselülitamine (ON) ja mootori kiiruse valimine 1-2-3-1-2...
3. 1. kiiruse LED-märgutuli
4. 1. kiiruse LED-märgutuli ja rasvafiltri küllastumise näitaja (viimasel juhul annab LED-märgutuli katkendliku vilkumisega märku – tutvuge rasvafiltrite puhastamise juhistega).

Pärast rasvafiltri pesemist vajutage umbes 3 sekundit nuppu 1, kuni süsteem toob kuuldavale piiksu.

LED-märgutuli 4 lakkab vilkumast.

1. LED-märgutuli näitab 3. kiirust ja aktiivsöefiltri küllastumist (viimasel juhul annab LED-märgutuli katkendliku vilkumisega märku – tutvuge aktiivsöefiltrite vahetamise juhistega). Pärast aktiivsöefiltri pesemist või vahetamist vajutage umbes 3 sekundit nuppu 1, kuni süsteem toob kuuldavale piiksu.

LED-märgutuli 5 lakkab vilkumast.

Tähelepanu! Aktiivsöefiltri küllastamisest teatav seade on desaktiveeritud.

Kui soovite paigaldada aktiivsöefiltri, aktiveerige aktiivsöe küllastumisest teatav seade, selleks vajutage samaaegselt 3 sekundit nuppe 2 ja 7: selle protseduuri alguses vilgub ainult LED 4, 3 sekundi pärast hakkab vilkuma ka LED 5, mis näitab, et aktiivsöefiltri küllastumist kontrolliv seade on nüüd aktiivne.

Selle desaktiveerimiseks vajutage uuesti kaht nuppu: 3 sekundi pärast lakkab LED 5 vilkumast, seade on desaktiveeritud.

1. Intensiivkiirust märkiv LED-märgutuli
2. Intensiivkiiruse sisselülitus.

Soovitame kasutada seda kiirust, kui suitsude ja löhnade hulk on eriti suur (nt kala praadimisel või frittimisel).

Kui intensiivkiirus on kord seadistatud, töötab see umbes 5 minutit, seejärel lülitub öhupuhasti eelnevalt seadistatud kiirusele (1. kuni 3.) või välja, kui kiirus oli eelnevalt valimata. Kui soovite löpetada intensiivkiiruse tsükli enne 5 minuti möödumist, vajutage nuppu 1 või 2.

1. Valguse kustutamine
2. Valguse süütamine

Kui töös esineb kõrvalekaldeid, lülitage seade vähemalt 5 sekundiks vooluvõrgust välja (eemaldades pistiku vooluvõrgust; seejärel ühendage taas) enne seda, kui

pöördute tehnilise abi saamiseks spetsialistide poole. Kui töös esineb jätkuvalt häireid, pöörduge tehnilise hoolduse keskusesse.

Hooldus

Enne hooldustöid võtke õhupuhasti vooluvõrgust välja.

Puhastamine

Öhupuhastit tuleb sageli (vähemalt sama tihti, kui hooldatakse rasvafiltreid) nii seest kui ka väljast puhastada.

Puhastamiseks kasutage neutraalse vedela puhastusvahendiga niisutatud lappi.

Vältige abrasiivseid aineid sisaldavaid vahendeid.

ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Tähelepanu! Seadme puhastamise ja filtrite vahetamise eeskirjade mittejärgimisega kaasneb tulekahju oht. Seepärast on soovitatav järgida antud juhiseid.

Me ei võta endale mingit vastutust ebaõigest käsitsemisest või eespool toodud ettevaatusabinõude eiramisest tingitud võimalike mootorikahjustuste ja tulekahjude eest.

Rasvafilter

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Kui on paigaldatud kaitsevõresse, siis järgige allpool toodud soovitusi.

Paberfilter tuleb vahetada kord kuus või siis, kui pealmine pool on värvi muutnud. Värvimuutust on näha läbi võre avade.

Metallfiltrit tuleb puhastada kord kuus mittesöövitava puhastusvahendiga, käsitsi või nõudepesumasinas madalal temperatuuril lühikese töötsükliga.

Nõudepesumasinas pesemisel võib rasvafiltri värv kergelt muutuda, kuid see ei mõjuta filtri tööomadusi.

Juurdepääsuks rasvafiltrile J eemaldage väljatömberest H, avades haagid L, ja vabastage see kinnitustest K.

Mõned mudelid on varustatud metallfiltriga M, millel ei ole tugiresti, neid tuleb pesta ülalkirjeldatud viisil ja eemaldada oma asukohast, surudes käepidemeid N allapoole.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad löhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel: olenevalt pliidist ja sellest, kui regulaarselt rasvafiltrit puhastatakse. Igal juhul tuleb kassetti vahetada vähemalt iga nelja kuu tagant (või kui filtrite küllastumise indikaatorsüsteem (olemasolu korral) näitab, et seda tuleb teha).

Seda El TOHI pesta ega taasaktiveerida.

Söefilter keskel asuva sangaga

Kinnitage igasse külge üks filter, kattes mootori tiiviku mölemad kaitserestid, seejärel pöörake keskel asuvat filtrite käepidet P päripäeva.

Selle eemaldamiseks pöörake iga filtri keskel asuvat sanga P vastupäeva.

Pirnide vahetamine

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, kas need on jahtunud.

40 W hõõglampide vahetamine. Keerake valgusti tugikruvi lahti. Keerake välja läbipõlenud lamp ja asendage see ovaalse hõõglambiga, mille maksimusvõimsus on 40 W, E14.

Halogeenlampide vahetamine. Lambi vahetamiseks eemaldage kaitse, kergitades seda väikese kruvikeerajaga või sarnase tööriistaga.

Vahetage kahjustatud lamp.

Kasutage ainult halogeenlampe maksimumvõimsusega 20W

(G4), ärge katsuge neid käega. Kinnitage uuesti valgusti (klamber-kinnitusega). (Z1 - Z2)

Kui valgustus ei hakka tööle, kontrollige enne tehnoabi kutsumist, kas pirn on korralikult pesas.
