Agrigento - Capucha TURBOAIR - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato Agrigento TURBOAIR en formato PDF.
| Tipo de producto | Campana extractora o filtrante |
| Marca | TURBOAIR |
| Modelo | Agrigento |
| Alimentación eléctrica | 220-240 V ~ 50/60 Hz |
| Potencia de aspiración | 3 velocidades + intensiva |
| Iluminación | Bombilla incandescente 40W máx. E14 o halógena 20W máx. G4 |
| Filtro antigrasa | Metálico lavable o papel desechable (según modelo) |
| Filtro de carbón activo | Para versión recirculación, reemplazar cada 4 meses |
| Distancia mínima de cocción | 60 cm para cocinas eléctricas, 70 cm para gas o mixtas |
| Mantenimiento | Limpieza interior/exterior al menos 1 vez al mes; filtro antigrasa lavado mensualmente |
| Seguridad | Desconectar antes del mantenimiento; no usar sin rejilla; evitar llamas libres |
| Instalación | Versión extractora (evacuación exterior) o filtrante (recirculación interior) |
| Piezas de repuesto | Filtros, bombillas, mando a distancia (opcional) |
| Reparabilidad | Consultar a un técnico cualificado; piezas disponibles a través del servicio postventa |
| Índice de reparabilidad | No comunicado |
| País de origen | No especificado |
| Garantía | Consultar las condiciones del vendedor |
Preguntas frecuentes - Agrigento TURBOAIR
Preguntas de los usuarios sobre Agrigento TURBOAIR
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Capucha en formato PDF gratis! Encuentra tus instrucciones Agrigento - TURBOAIR y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Agrigento de la marca TURBOAIR.
MANUAL DE USUARIO Agrigento TURBOAIR
ES Montaje y modo de empleo
Atención! La posición de los puntos de enganche (5- orificios rectangulares) o de los puntos de sujeción obligatoria (8- orificios circulares) se pueden intercambiar. Para ello controle la estructura de la campana que Usted posea para comprobar la posición.
Modelo con cúpula (Versión Filtrante)
Montaje de repisas (opcionales): A la altura deseada, clavar en los armarios adyacentes los 4 soportes laterales R y luego apoyar a ellos la repisa S.
Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana ha sido concebida exclusivamente para un uso doméstico.
NOTA: Los particulares señalados con el símbolo “(*)” son accesorios opcionales preevistos solos en algunos modelos o no preevistos, que deben comprar aparte.
Advertencias
Atención! No conectar el aparato a la red eléctrica hasta que la instalación fue completada.
Antes de cualquier operación de limpieza o mantenimento, desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.
El aparato no está destinado para el uso por parte de los niños o personas con problemas físicos o mentales y sin experiencia y conocientos a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad.
Los niños deben ser controlados para evitar que jueguen con el aparato.
Nunca utilizar la campana sin la parrilla correctamente montada!
La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles.
Es prohibido cocinar alimentos con llama alta por debajo de la campana.
El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso.
Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego.
Las partes accessibles pueden calentarse cuando se usan junto a aparatos para la cocción.
En cuanto a las medidas técnicas y de seguridad adoptar para la descarga de humo atenerse estrictamente a las reglas de las autoridades locales.
La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual)
No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.
No utilice o deje la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito.
Se declina todo tipo de responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.
Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Utilización
La campana está diseñada para ser utilizada tanto en la forma de extracción como para la forma filtrante de interior.
Los modelos proveídos de cúpula D pueden ser utilizados solo en la versión filtrante F.
Versión aspirante
La campana está equipada por una salida de aire superior B para la descarga de los humos hacia el exterior en el caso de modelos proveidos de chimenea C (Versión aspirante A – tubo de descarga 13A no proporcionado).
Versión filtrante
En el caso de que no sea posible descargar los humos y los vapores de la cocción hacia el exterior, esto también si se posee el modelo con chimenea C, se puede utilizar la campana en versión filtrante F montando dos filtros a carbones activos E, los humos y vapores vienen reciclados a través de la rejilla superior G (en base al modelo que se posee la rejilla puede ser directamente recabada sobre la chimenea o por medio del montaje de dos rejillas – 16F).
En el caso que se posea un modelo con rejilla directamente recabada sobre la chimenea tienen que ser aplicadas dos extensiones O al deflector 13F.
Los modelos sin motor de aspiración solamente funcionan en versión aspirante y tienen que conectarse a una unidad periférica de aspiración (no suministrada).
Las instrucciones de conexión se proveen con la unidad periférica de aspiración.
Instalación
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 60cm en el caso de cocinas electricas y de 70cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
Conexión eléctrica
La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
Montaje
La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.
Funcionamiento
La campana está dotada de un cuadro de mandos situado en la parte anterior de la campana con botones o pulsantes según el modelo que usted posea, consulte para el funcionamiento, el testo que aparece a continuación y el dibujo relativo al mismo. Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina. Aconcejamos de encender la aspiración 5 minutos antes de iniciar a cocinar y dejarla en función por otros 15 minutos aproximadamente.
Funcionamiento – Modelo con Pulsador
A. Botón ON/OFF luces.
B. Botón OFF/ON aspiración y selección potencia mínima.
B+C. Botón selección potencia de aspiración media.
B+D. Botón selección potencia de aspiración máxima.
b. OFF motores.
c-d-e. Potencia de aspiración mínima (c), media (d), máxima (e).
f. piloto que indica el funcionamiento (si hay).
Nota: Algunos modelos están dotados de una Potencia de aspiración solamente
Atención: los modelos con válvula eléctrica están suministrados con 3 teclas: (a) Luz ON/OFF, (b) Cierre y (c) Apertura de la Válvula Eléctrica.

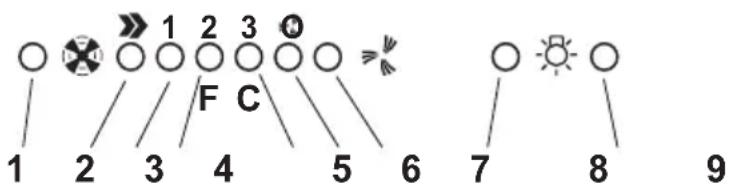

Funcionamiento - Modelo electrónico de 5 teclas
Mando de desconexión de los motores
-
Mando de conexión y selección de velocidad del motor 1 - 2 - 3 - 1 - 2-...
-
LED de velocidad 1
-
LED de velocidad 2 y de saturación del filtro metálico antigrasa (en este último caso el indicador parpadea - Véanse las instrucciones correspondientes a la limpieza de los filtros antigrasa).
Después de limpiar el filtro, pulse el mando 1 durante unos tres segundos hasta que oiga una señal acústica (pip): el LED 4 que señala la saturación del filtro antigrasa dejará de parpadear.
- LED de velocidad 3 y de saturación del filtro de carbón activo (en este último caso el indicador parpadea - Véanse las instrucciones correspondientes a la sustitución de los filtros de carbón activo).
Después de cambiar el filtro, pulse el mando 1 durante unos tres segundos hasta que oiga una señal acústica (pip).
El LED 5 que señala la saturación del filtro de carbón dejará de parpadear. ¡Atención!
El dispositivo de señalización de la saturación del filtro de carbón activo se encuentra desactivado.
Si se desea activar el dispositivo de señalización de la saturación del filtro de carbón activo, pulsar simultáneamente las teclas 2 y 7 durante 3 segundos: al inicio de este procedimiento sólo parpadeará el LED 4 (pág. 4), transcurridos los 3 segundos empezará a
parpadear también el LED 5 (pág. 4) para indicar que el dispositivo de control de la saturación del filtro de carbón activo, se encuentra activado.
Para desactivarlo, pulsar las dos teclas: transcurridos 3 segundos el LED 5 (pág. 4) dejará de parpadear; el dispositivo se encuentra desactivado.
- LED indicador de velocidad intensiva
- Mando de conexión de velocidad intensiva
Se aconseja utilizar esta velocidad cuando la concentración de humos y olores de comida sea particularmente intensa (por ejemplo, al cocinar o freír alimentos que produzcan fuertes olores: pescado, fritos, etc.).
Una vez seleccionada, la velocidad intensiva funcionará durante unos 5 minutos y, a continuación, volverá automáticamente a la velocidad seleccionada previamente (de 1 a 3) o se parará si no se había seleccionado ninguna velocidad.
Para desconectar la velocidad intensiva antes de que transcurran los 5 minutos, pulse el mando 1 o 2.
- Mando de apagado de las lámparas
- Mando de encendido de las lámparas
En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y después conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia.
Mantenimiento
¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.
Limpieza
La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos.
¡NO UTILICE ALCOHOL!
ATENCION: De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.
El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.
Filtro antigrasa
Retiene las partículas de grasa producidas cuando se cocina.
Si está situado en el interior de una parilla de soporte, puede ser uno de los siguientes tipos:
El filtro de papel tiene que ser substituido una vez al mes o si está coloreado en el lado superior, cuando el color transluce por los orificios de la parilla.
El filtro metálico tiene que ser limpiado una vez al mes, con detergentes no agresivos, manualmente o en el lavavajillas a temperaturas bajas y con un ciclo de lavado breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.
Para acceder al filtro grasas J abrir la parrilla de aspiración H a través de los ganchos L y librando de los sujetadores K.
Algunos modelos están dotados de filtro metálico M sin parrilla de suporte, estos van lavados como antes descrito y removidos de la sede empujando las manillas N hacia abajo.
Filtro al carbón activo (solamente para la versión filtrante)
Retiene los olores desagradables producidos por el cocinado de alimentos.
La saturación del carbón activado ocurre después da mas o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad).
NO puede lavarse o reciclarse.
Filtro de carbón con empuñadura central
Aplicar una por lado para cubrir ambas rejillas de protección del rotor del motor, después girar la empuñadura central P de los filtros en sentido horario.
Para el desmontaje, girar la empuñadura central P de cada filtro en sentido antihorario.
Sustitución de la lámpara
Desconecte el aparato de la red eléctrica.
Atención! Antes de tocar las lámparas asegúrese de que esten frías.
Substitución làmparas 40W - Quite los tornillos que sujetan el plafón. - Desatornille la lámpara dañada y cámbiela con una lámpara oval incandescente Max 40W E14. Quite la rejilla para acceder al lugar donde se encuentran las lámparas.
Substitución làmparas halógenas - Extraer la protección haciendo palanca con un pequeño destornillador de boca plana o una herramienta similar. Sustituir la lámpara dañada.
Utilizar sólo lámparas halógenas de 20W máx (G4) prestando atención en no tocarlas con las manos. Cerrar el plafón (fijación a presión). (Z1 - Z2)
Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, controlar que las lámparas estén bien montadas en su sede.
