GEBRUIKSAANWIJZING GIOIA WH/F/50 TURBOAIR

NL - Montagevoorschriften en gebruiksaanwijzing Zich strikt aan de aanwijzingen uit deze tekst houden. ledere aansprakelikheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanvijzingen in deze handiding weergegeven wordt afgewezen. De wasemkap is uitsluitend ontworpen voor huishoudelik gebruik Opmerking: De details aangegeven met het teken *(*)" zin optionele toebehoren die alleen bi enkele modellen worden geleverd of die niet meegeleverd worden en dus aangeschaft moeten worden. N Waarschuwing Attentiel Het apparaat niet aan het stroomnet aansluiten voordat de installatie voltooid is. Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen. Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelike capaciteiten of met welnig ervaring en onvoldoende kennis, tenzi dit niet geschiedt onder het oezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelik is voor hun veiligheid. De kinderen moeten altjd gecontroleerd worden zodat zj niet met het apparaat spelen De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is! De wasemkap NOOIT als steunviak gebruiken tenzij dit niet uitdrukkelik is aangegeven. Altjd voor een goede ventllatie van de ruimte zorgen als de wasemkap tegelikertid wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen. De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen. Het is streng verboden met open vlammen onder de wasemkap te Koken. Het gebruik van open viammen is schadeljk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden. Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt. De bereikbare onderdelen kunnen bijzonder warm worden als deze tegelikertjd met kookapparaten gebruikt worden. Wat betreft technische- en veiligheldsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselike bevoegde autoriteiten. De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht). Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken.

Zoïg alijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektische schokken te Voorkomen. ledere aansprakeljkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanvizingen uit deze handieiding wordt afgewezen. Dit apparaat is voorzien van het merkteken Volgens de Europese richtlin 2002/96/EG inzake Afgedankte elektische en elektronische apparaten (AEA) Door ervoor te zorgen dat dit product op de juiste manier als afal wordt verwerkt, helpt_u mogelik negatieve consequenties voor het milieu en de menselike gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval. Het symbool mm op het product of op de bibehorende documentatie geeft aan dat dit product niet als huishoudelik afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bi, een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking_moet worden uitgevoerd in overeenstemming met de plaatseljke mileuvoorschriten voor afvalvenwerking. Voor _nadere informatie over de behandeling, teruginning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschafl. Het gebruik De wasemkap wordt als FILTEREND apparaat geleverd en dient zonder rookafvoerpip te worden gebruikt. Rook en dampen worden weer teruggebracht via de luchtgeleider X. Indien de kap als AFZUIGEND apparaat wordt gebruikt, dient een afvoerieiding geplaatst te worden vanaf de boven luchuitgang Y tot de afvoeropening naar buiten. In dit geval dient een verbindingsring op de afvoeropening Y gemonteerd te worden en het koolstoffiter moet worden venwiderd. afb. 16-17 [8-19-20-21-22-23-24-25-26 Het installeren De elektrische en mechanische installatie dient door bevoegd personeel uitgevoerd te worden. De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 50cm liggen, in geval van een elektrisch fomuis en 65cm, in geval van een gas- of gemengd fornuis. Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

AN Elektrische aansluiting De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Het toestel dient rechtstreeks op de voedingslin te worden aangesloten, plaats daarom een tweepolige schakelaar, die voldoet aan de geldende normen en die, in geval van overspanning ll, volledig van het net ontkoppeld wordt, in overeenstemming met de installatie voorschrften. ATTENTIE! De detail B (beugel voor de bevestiging aan het plafond - afb. 1), is voorzien van een geleider (geel- groen) die aan een geaard stopcontact van de woning aangesloten moet worden. afb. 4 ATTENTIE! Let bijzonder goed op de positionering van de kabel, het niet in acht nemen van deze aanwijzing kan emstige schade aan het toestel veroorzaken enlof een elekrische schok aan gebruiker enfof installateur. Voor meer informatie zie afb. 8-15 Attentiel de verbindingskabel moet door een erkende assistentiedienst worden vervangen: Montage De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moet echter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt zijn voor het type muuriplafond. Het muurplafond moet stevig genoeg zijn om het gewicht van de kap te houden. Beschrijving van de wasemkap afb.1 À. Afdekking B. Montagesteun voor de bevestiging aan het plafond C.._ Regelschroeven voor de kapspanners D. Esthetisch deksel E. Aansluitdoos voor de elektrische aansluiting van de Woning F._ Elektriciteitskabel G. Halogeenlamp H._ Koolstoffilter

1. Metalen vetfilter

Werking In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken. We raden aan de afzuigkap 5 minuten voordat men begint te Koken aan te doen en deze nog voor ongeveer 15 minuten nadat men beëindigt heeft aan te laten

A. ONJOFF lichtknop B. OFFION knop voor de zuigfunctie en voor de selectie van de laagste zuigkracht B+C. Knop middelste zuigkracht B+D. Knop maximale zuigkracht Onderhoud Attentiel_Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. Schoonmaak De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vioelbaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten. GEEN ALCOHOL GEBRUIKEN! Attentie: Als u deze aanwijzingen mb. reiniging van het apparaat en vervanging resp. reiniging van de flters niet opvolgt, kan dat tot brand lelden. Deze aanwizingen beslist opvolgen! De fabrikant is niet aansprakelikk voor schade aan de motor of schade tgv. brand die het gevolg zijn van ondeskundig onderhoud_ of niet opvolgen van de bovengenoemde velligheidsvoorschriften. Vetfilter Houdt de vetdeelties vast. Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters — indien aanwezig op het model in Uw bezit — deze noodzaak aangeef) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invioed op de eigenschappen, die beslist niet veranderen.

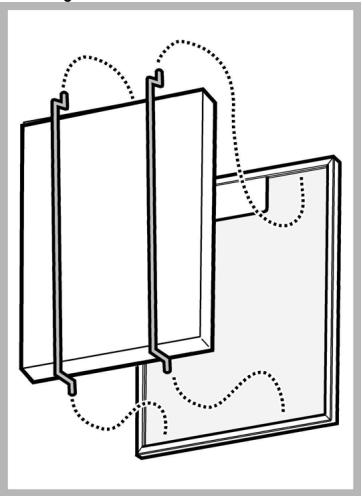

Koolstoffilter (alleen voor filterend apparaat) Houdt de lastige kookgeuren vast. Het koolstoffilter kan om de twee maanden gewassen worden (of als de filter verzadiging indicate — indien aanwezig op het model in Uw bezit - deze noodzaak aangeeft) in warm water en met geschikte reinigingsmiddelen of in de vaatwasmachine op 65°C (in het geval van een reiniging in de vaatwasmachine voer een volledige wascyclus uit zonder vaten) Verwijder het overtollige water zonder het filter te beschadigen, daarna het matje 10 minuten lang in de oven op 100°C doen om het goed te drogen. Vervang het mate om de 3 jaar en elke keer dat het beschadigd blikt. + Montage Plaats het koolstofiter achter het vetflter en maak het met twee staven vast. Attentiel De staven zin inbegrepen in de verpakking van het koolstofiter en niet bi de wasemkap. + Voor de demontage van het filer in de tegengestelde volgorde handelen:

Vervanging lampjes Sluit de stroom af. Attentie! Alvorens de lampjes aan te raken controler eerst of 2e koud zijn

1. haal de bescherming weg door het op te lichten met een

Kieine schroevendraaier of iets dergeliks.

2. Vervang het kapotte lampje

Gebruik alleen halogeenlampjes van 12V -20W max - G4, en zorg ervoor dat u hen niet met de blote hand aanraakt.

3. Sluit de lampenkap weer (kikt op zijn plaats)

Enkele modellen zijn tevens voorzien van zilampen: Vervang de lampen met andere lampen met dezelide eigenschapen max 40W (E14) Om de lampehouder te bereiken verwider de afdekking A. Al de verichting niet werkt, controleer dan of de lampjes goëd op hun plaats zitten alvorens de assistentiedienst te bellen.
