MODE D'EMPLOI GIOIA WH/F/50 TURBOAIR

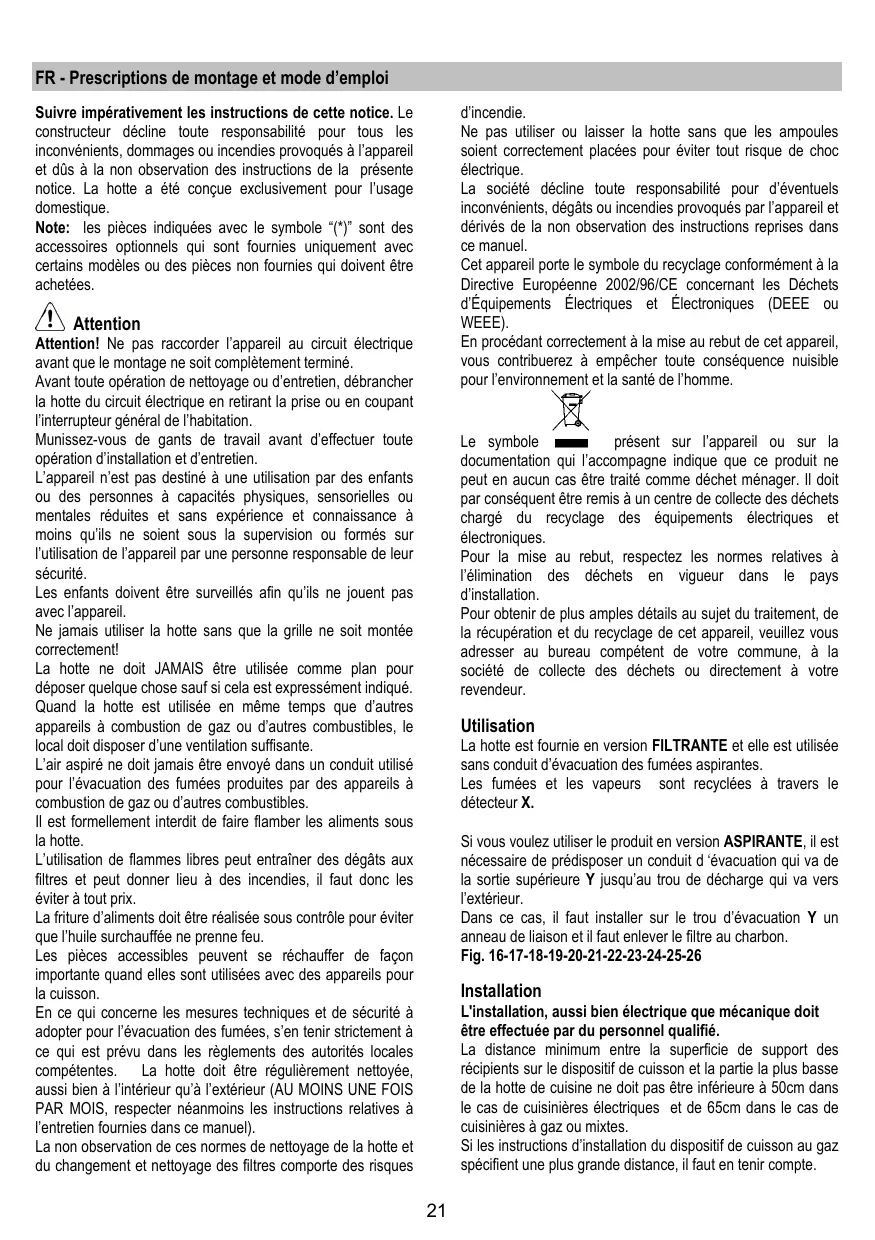

FR - Prescriptions de montage et mode d'emploi Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente noce. La hotte a été conçue exclusivement pour l'usage domestique. Note: les pièces indiquées avec le symbole ‘(‘)" sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pièces non fournies qui doivent être achetées. AN Attention Attention! Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé. Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien. L'appareil n'est pas destiné à une utilisation par des enfants où des personnes à capacités physiques, sensorielles où mentales réduites et sans expérience et connaissance à moins qu'ls ne soient sous la supervision où formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil Ne jamais utiliser la hotte sans que la grile ne soit montée correctement! La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. Quand la hotte est utilisée en même temps que d'autres apparells à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante. L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles. Il est formellement interdit de faire flamber les aliments sous la hotte. L'utilisation de flammes libres peut entraîner des dégâts aux fitres et peut donner lieu à des incendies, il faut donc les éviter à tout prix. La fiture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu. Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utlisées avec des appareils pour la cuisson. En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement netoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel) La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filres comporte des risques

d'incendie. Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique. La société décline toute responsabilté pour d'éventuels inconvénients, dégâts ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel. Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concemant les Déchets d'Équipements Électriques et Électroniques (DEEE où WEEE). En procédant correctement à la mise au rebut de cet appareil, vous confribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme. Le symbole mm présent sur l'appareil où sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Utilisation La hotte est fournie en version FILTRANTE et elle est utilisée sans conduit d'évacuation des fumées aspirantes. Les fumées et les vapeurs sont recyclées à travers le détecteur X. Si vous voulez utiliser le produit en version ASPIRANTE, i est nécessaire de prédisposer un conduit d'évacuation qui va de la sortie supérieure Ÿ jusqu'au trou de décharge qui va vers l'extérieur. Dans ce cas, il faut installer sur le trou d'évacuation Y un anneau de liaison et i faut enlever le filtre au charbon Fig. 16-17-18.19-20-21-22-23-24-25-26 Installation L'installation, aussi bien électrique que mécanique doit être effectuée par du personnel qualifié. La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, i faut en tenir compte.

A Branchement électrique La tension électrique doit correspondre à celle indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. Le produit doit être raccordé directement au circuit électrique, placer donc un disjoncteur à norme pour assurer la déconnexion complète du circuit électrique en conditions de sous-tension IIl, conformément aux règlements en matière d'installation. ATTENTION! L'élément B (support de fixation au plafond + Flg. 1), est doté d’un fil conducteur (jaune - vert) qui doit être relié à la terre de l'installation électrique. Fig. 4 ATTENTION! Faire particulièrement attention au positionnement des fils, la non observance de ces indications pourrait provoquer de graves dommages à l'appareil etlou un choc électrique à l'utilisateur ou à l'installateur. Pour plus de détails, voir Fig. 8-15 Attention! Le remplacement du câble d'interconnexion doit être effectuée par le service technique autorisé. Montage La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroïplafond. La paroifplafond doit être suffisamment solide pour supporter le poids de la hotie. Description de la hotte Fig. 1 . Couvercle .… Pièce de support au plafond . Ensemble des attaches de la hotte . Couvercle décoratif Boîte pour le raccordement au circuit électrique Câble électrique . Lampe halogène Filtre au charbon actif Filtre métallique anti-graisse rronmouowx Fonctionnement Utliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson. A touche ONJOFF éciairage B. touche OFF/ON aspiration et sélection puissance minimum B+C. touche selection puissance d'aspriration moyenne B+D. touche selection puissance d'aspiration maximum

Entretien Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation. Nettoyage La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utliser de produit contenant des abrasifs. NE PAS UTILISER D'ALCOOL! ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concemant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre. La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées. Filtre anti-gras Il retient les particules de graisse issues de la cuisson. Le fitre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres — si prévu sur le modèle possédé — indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

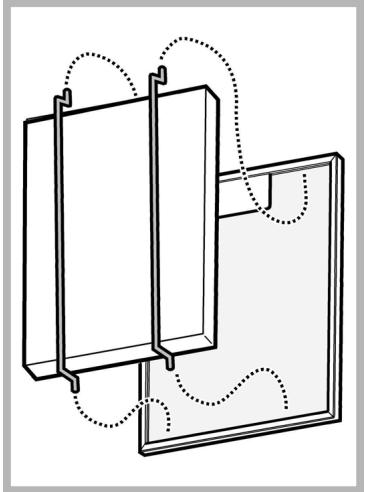

Filtre à charbon actif (uniquement pour version recyclage) Retient les odeurs désagréables de cuisson. Le filtre à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres — si prévu sur le modèle possédé — indique cette nécessité) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur). Enlever l'eau qui excède en faisant attention de ne pas abimer le filtre, ensuite le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le fire sera abimé. + Montage Installer le fitre à charbon à l'arrière du fitre à graisse et fixer avec deux baguettes. Attention! Les baguettes sont incluses dans la confection du fire à charbon et non sur la hotte. +___ Pour démonter le fire, procéder en sens inverse.

Remplacement des lampes Débrancher l'appareil du réseau électrique Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

1. sortir la protection en utilisant un petit tournevis à lame

plate ou tout autre outil similaire. 2._ Remplacer la lampe endommagée. Utiliser uniquement des lampes halogènes 12V -20W max - G4 (Adaptée à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.

3. Refermer le plafonnier (fixation par encliquetage)

Certains modèles prévoient des lampes latérales: Les remplacer par des ampoules de forme identique et de max 40W (E14) Pour accéder aux ampoules, enlever le couvercie A. Dans l'éventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
