GIOIA WH/F/50 - Saareke õhupuhasti TURBOAIR - Tasuta kasutusjuhend

Toote tüüp	Saareõhupuhasti
Kaubamärk	TURBOAIR
Mudel	GIOIA WH/F/50
Laius	50 cm
Sügavus	50 cm
Kõrgus (min/max)	60–110 cm (muutub vastavalt paigaldusele)
Netokaal	Umbes 18 kg
Toiteallikas	220–240 V ~ 50 Hz
Maksimaalne imemisvõimsus	Umbes 650 m³/h
Maksimaalne müratase	60 dB(A)
Kiiruste arv	3 (madal, keskmine, intensiivne)
Valgustuse tüüp	Halogeen 2 × 20 W max (G4, 12 V)
Rasvafilter	Metallist, nõudepesumasinas pestav
Aktiivsöefilter	Ringlussevõetav, vahetus iga 3 aasta järel
Väljatõmbe režiim	Ringlussevõtt (filtratsioon) või väljatõmme (väliskanal)
Minimaalne ohutuskaugus (gaasipliit)	65 cm
Minimaalne ohutuskaugus (elektripliit)	50 cm
Materjal	Roostevaba teras ja klaas
Paigaldus	Lakke, kvalifitseeritud personali poolt
Parandatavus	Vahetatavad halogeenlambid, mootorile pääseb ligi volitatud teeninduse kaudu

Korduma kippuvad küsimused - GIOIA WH/F/50 TURBOAIR

Kuidas paigaldada õhupuhasti GIOIA WH/F/50 ?

Paigalduse peab läbi viima kvalifitseeritud tehnik. Õhupuhasti kinnitatakse lakke toe B abil. Järgige minimaalseid kaugusi: 50 cm elektripliidi puhul, 65 cm gaasipliidi puhul. Veenduge, et lagi talub kaalu (umbes 18 kg).

Kas ma saan õhupuhastit kasutada väljatõmbe režiimil ?

Jah, mudelit GIOIA WH/F/50 saab kasutada imemisversioonina. Peate ühendama ülemise väljalaskeava Y välimise väljatõmbekanaliga ja eemaldama aktiivsöefiltri. Ringlussevõtu versioonis on aktiivsöefilter vajalik.

Kuidas puhastada rasvafiltreid ?

Metallist rasvafiltreid tuleb puhastada üks kord kuus. Saate neid pesta käsitsi neutraalse pesuainega või nõudepesumasinas madalal temperatuuril (kiirrežiim). Nõudepesumasinas pesemine võib filtrit pleegitada, kuid ei kahjusta selle tõhusust.

Kui sageli vahetada aktiivsöefiltrit ?

Aktiivsöefiltrit tuleb puhastada iga 2 kuu tagant (kuuma veega või nõudepesumasinas 65 °C juures) ja vahetada iga 3 aasta järel või varem, kui see on kahjustatud. See on ringlussevõtu režiimi jaoks hädavajalik.

Millist tüüpi pirni kasutada valgustuse jaoks ?

Kasutage halogeenlampe 12 V - 20 W max, tüüp G4, mis sobivad avatud valgustussüsteemiga. Nende vahetamiseks ühendage õhupuhasti vooluvõrgust lahti, laske jahtuda, seejärel eemaldage laelambi kate väikese kruvikeerajaga.

Mida teha, kui õhupuhasti ei lülitu sisse ?

Kontrollige esmalt, et seade on vooluvõrku ühendatud ja üldlüliti on sisselülitatud asendis. Kontrollige ka pirne: kui need on rikkis, asendage need identsete mudelitega. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kuidas reguleerida imemisvõimsust ?

Õhupuhastil on 3 kiirust. Kasutage nuppu B sisselülitamiseks ja minimaalseks kiiruseks, B+C keskmiseks kiiruseks, B+D maksimaalseks kiiruseks. Lülitage õhupuhasti sisse 5 minutit enne toiduvalmistamist ja laske tal töötada 15 minutit pärast.

Kas ma saan õhupuhastit puhastada alkoholiga ?

Ei, ärge kunagi kasutage alkoholi ega abrasiivseid tooteid. Puhastage sisemust ja välimust niiske lapiga ja neutraalse vedela pesuainega. Järgige seda juhist, et vältida tuleohtu.

Mis on õhupuhasti GIOIA WH/F/50 garantii ?

Seaduslik garantii on 2 aastat. Üksikasjalike tingimuste jaoks vaadake seadmega kaasasolevat garantiitunnistust. Iga volitamata sekkumine tühistab garantii.

Kuidas õhupuhastit elutsükli lõpus ringlusse võtta ?

Ärge visake seadet olmejäätmete hulka. Vastavalt DEEE direktiivile viige see volitatud kogumiskeskusesse elektriliste ja elektrooniliste seadmete ringlussevõtuks. Lähima kogumispunkti leidmiseks võtke ühendust oma kohaliku omavalitsusega.

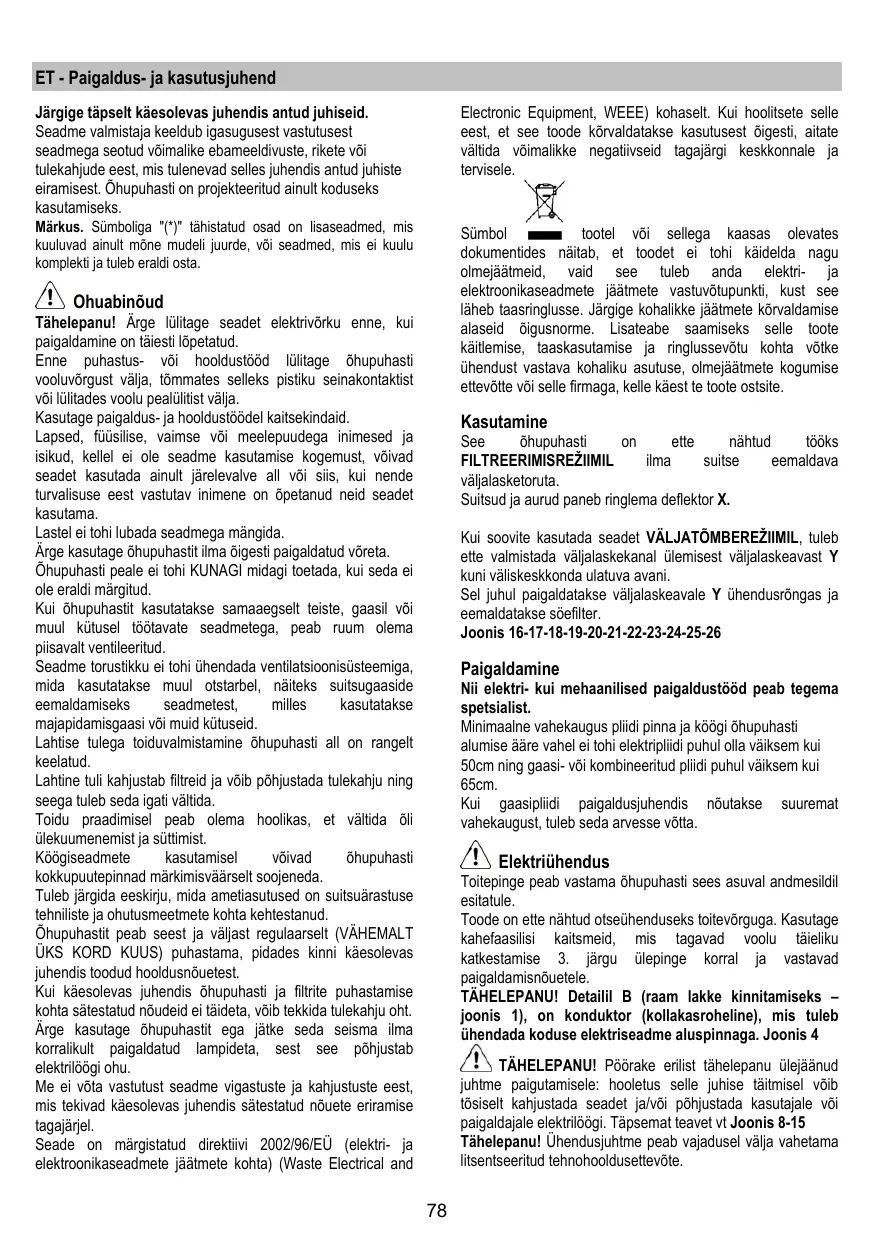

KASUTUSJUHEND GIOIA WH/F/50 TURBOAIR

Järgige tapselt kæsolevas juhendis antud juhiseid.

Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud voimalike ebameeldivuste, rikete voti tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramesisst. Ohupuhasti on projekteeritud ainult koduseks kasutamisesk.

Markus. Sumboliga (*") tāhistatud osad on lisaseadmed, mis kuuluvad ainult mōne mudeli juurde, vōi seadmed, mis ei kuulu komplekti ja tuleb eraldi osta.

Ohuabinoud

Tähelepanu! Arge lülitage seadet elektrivörku enne, kui paigaldamine on täiesti lopeturatud.

Enne puhasus- vōi hooldustöd lūlitage ōhopuhasti voʊluvörgust valja, tōmmates selleks pistiku seinakontaktist vōi lūlitades voʊl pealūlitist valja.

Kasutage paigaldus- ja hooldustödel kaitsekindaid.

Lapsed, füusilise, vaimse vōi meelepuudega inimesed ja isikud, kellel ei ole seadme kasutamise kogemust, vōivad seadet kasutada ainult järevalve all vōi siis, kui nende turvalisuse eest vastutav iminem on opetanud neid seadet kasutama.

Lastel ei tohi lubada seadmega mangida.

Arge kasutage ohpuhastit ilma oigesti paigaldatud voreta.

Ohupuhasti peale ei tohi KUNAGI midagi toetada, kui seda eie ole eraldi margitud.

Kui ohupuhastit kasutatakse samaaegselt teiste, gaasil voi muul kutusel tootavate seadmetega, peab ruum olem paisavalt ventileeritud.

Seadme torustikku ei tohi ühendada ventilatsionisüsteemiga, mida kasutatakse muul otstarbel, näiteks suitsugaaside eemaldamiseks seadmetest, milles kasutatakse majapidamisqasi voi muid kutuseid.

Lahtise tulega toiduvalmistamine ohopuhasti all on rangelt keelatud.

Lahtine tuli kahjustab filtreid ja voib pohjustada tulekahju ning seeqa tuleb seda igati valtida.

Köogiseadmete kasutamisel vōivad ōhupusti kokkupuuteppinnad markimisvärselt soojendra.

Tuleb järgida eeskirju, mida ametasutused on suitsuarastuse tehniliste ja ohutusmeetmete kohta kehtestanud.

Ohupuhastit peab seest ja valjast regulaarselt (VAHEMALT UKS KORD KUUS) puhaslama, pidades kinni kaesolevas juhendis toodud hooldusnouetest.

Kui kaesolevas juhendis ohpuhasti ja filtrite puhasamise kohta satestatud nouideid ei taideta, voib tekkida talekahu oht. Arge kasutage ohpuhastit ega jatke seda seisma ilma korralikult paigaldatud lampideta, sest see pohjustab elektriloo gi ohu.

Me ei vōta vastutust seadme vigastuste ja kahjustuste eest, mis tekivad kæsolevas juhendis sātestud nōuete eriramise tagajärjel.

Seade on margistatud direktiivi 2002/96/EÜ (elektri- ja elektronikaseadmete jäätmete kohta) (Waste Electrical and

Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode korval数据分析 kasutusest öigesti, aitate välida voimalikke negativseid tagajärgi keskkonnale ja tervisele.

Sumbol tootel voi sellega kaasas olevates dokumentides naitab, et toodet ei tohi kaidelda nagu olmejaatmeid, vaid see tuleb anda elektria jelektronikaseadmete jaatmete vastuvotupunkti, kust see laheib taarsingluse. Jargige kohlakke jaatmete korvaldamise alaseid oigusnorme. Lisateabe saamiseks sellte toote kaitlemise, taaskusatamise ja ringlusveotu kohta vozte uhendust vastava kohliku asutuse, olmejaatmete kogumise ettevotte voi selle firmaga, kelle kaeste toote Ostsite.

Kasutamine

See ohupuhasti on ette nähtud toöks FILTREERIMISREZIIMIL ilma suitee eemaldava väljialasketoruta.

Suitsud ja aurud paneb ringlema deflektor X.

Kui soovite kasutada seadet VÄLJATÖMBEREZİMIL, tuleb ette valmistada väljalaskekanülemiset väljalaskeavast Y kuni väliskeskkonda ulatuva avani.

Sel juhul paigaldatakse väljaliskeavale Y ühendusröngas ja eemadatakse söefilter.

Minimaalne vahekaugus plidi pinna ja kooqi ohipuhasti alumise aare vahel ei tohi elektriplidi puhul olla väiksem kui 50cm ning gaasi- voi kombineeritud plidi puhul väiksem kui 65cm.

Kui gaasilidi paigaldusujhendis noutakse suuremat vahekaugust, tuleb seda arvesse votta.

Elektrühendus

Toitepinge peab vastama ohpuhasti sees asuval andmesildil esitatule.

Toode on elle năhtud otseühenduseks toitevörguga. Kasutage kahefaasilisi kaitsmeid, mis tagavad voolu tăiiku katkestamise 3. järgu ülepinge korral ja vastavad paigaldamisnoutele.

TÄHELEPANU! Detailil B (raam lakke kinnitamiseks - joonis 1), on konduktor (kollakasroheline), mis tuleb ühendada koduse elektriseadme aluspinnaga. Joonis 4

! TÄHELEPANU! Pörake erilist tāhelepanu üejaänud juhtme paigutamisele: hooletus selle juhise taitmisel vöib tösiselt kahjustada seadet ja/vöi pöhjustada kasutajale voi paigaldajale elektrilögi. Täpsemat teavet vt Joonis 8-15

Tahleplanu! Uhendusjuhtme peab vajadusel valja vahetama litsentseeritud tehnohoodusettevõe.

Paigaldamine

Ohupuhastiga on kaasas tüblid, mis sobivad enamikule seintele/lagedele. Kui Tahate kindel olla, et need seinte/lae materjaliga sobivad, tuleb siiski poorduda kvalitseeritud tehniku poole. Sein/lagi peab olema kullalt tugev, et ohupuhasti raskust kanda.

A. Kate
B. Raam lakke kinnitamiseks
C. Ohupuhasti tugihoidikud
D. lukaas
E. Elektrikapp kodusesse vooluvörku ühendamiseks
F. Uhendusjuhe
G. Halogenlamp
H. Aktiivsoeffilter
I. Metallist rasvafilter

Töotamine

Kui auru kontsentratsoon kögis on eriti suur, kasutage kõige suuremat kiirust. Soovitame väljatömbe sisse lülitada 5 minutit enne sögitegemise algust ning jätta see parast sögivalmistamise loppu veel umbes 15 minutiks tole.

A. Valguse sisse- ja valjalulitamise luli t
B. Sisse- ja vãjalulitamise ning 1. kiiruse valimise luli (vãhese auru ja suitsu puhul)
B+C. 2. kiiruse valimine (keskmise auru- ja suitsukoguse puhul)
B+D. 3. kiiruse valimine (rohke auru ja suitsu puhul)

Hooldus

Enne hooldustoid votke ohupuhasti vooluvorgust valja.

Puhastamine

Ohupuhastit tuleb sageli (vahemalt sama tihti, kui hooldatakse rasvafiltreid) nii seest kui ka väljast puhastada.

Puhastamiseks kasutage neutraalse vedela puhastusvahendiga niisutud lappi.

Välidge abrisivseid aineid sisaldavaid vahendeid.

ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Tāhelepanu! Seadme puhasamise ja filtrite vahetamise eeskirjade mittejärgimisega kaasneb tulekahju oht. Seeparast on soovitatav järgida antud juhiseid.

Me ei vôta endale mingit vastutust ebaöigest käsitsemisest voi eespool toodud ettevaatusabinõude eiramisest tingitud voimalike mootorikahjustuste ja tulekhjude eest.

Rasvafilter

Püüab kinni toiduvalmistamisel tekkivad rasaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsvi voi nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nóudepesumasas pesemisel vöib metallist rasvafilter varvi muuta, aga tema filtreerimisomadusi ei muuda see vahimalgi määral.

Aktiivsoefilter (ainult filtreeriva reziimi jaoks)

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lohnad.

Söeffiltrit vöib iga kahe kuu tagant (vöi kui filtri indikaator (kui see on Teie mudelille paigaldatud) naitab vajadust filtrt pesta) pesta kuuma vee ja sobiva pesuainega käsitsi vöi nõudepesumasinas 65 °C juures (nõudepesumasinat kasutades peske filtrit ilma muude nõdeta tãispika programmiga).

Eemaldage liigne vesi ettevaatlikult, et filtrit mitte kahjustada. Filtri taelikuks kuivatamiseks asetage see 10 minutiks ahju 100°C juurde.

Vahetage soefilter valja iga kolme aasta tagant voi siis, kui filter on kahjustunud voi ummistunud.

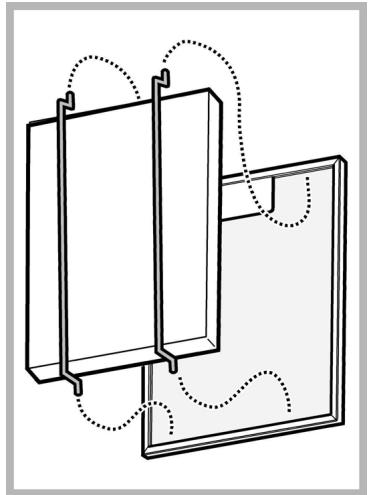

Monteerimine

Seadke söefilter rasvafiltri tagaküljele ja kinnitage kahe pulgakesega.

Tahleplan! Pulgakesed on pakendis koos sooiftriga mitte ohupuhastil.

• Filtri eemaldamiseks toimige vastupidises järjekorras.

Pirnide vahetamine

Vötke aparaat vooluvörgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, kas need on jahtunud.

1. Eemaldage kaitsekate väiksema kruvikeeraja voi muu sarnase töriista abil.
2. Vahetage kahjustunud pirn valja.

Kasutage üksnes 20-vatise voimsusega (12 V) G4-pirn ning arge neid kaega puudutage.

1. Sulgege kaitsekate (klopsatusega) uesti.

Mönel mudelil on elle nähtud külgmised pirnid:

asendage need samakujuliste pirnidega, mille voimsus on kuni 40 W (E14).

Lambipesade juurde pääsemiseks eemaldage kate A.

Kui valgustus ei hakka toole, kontrollige enne tehnabi kutsumist, kas pirn on korralikult pesas.
