E-Tac/ES140 - Nietmachine RAPID - Gratis gebruiksaanwijzing en handleiding

Producttype	Snoer elektrische nietmachine
Merk	RAPID
Model	E-Tac/ES140
Nominale spanning	220–240 V~, 50 Hz
Nominale stroom	1,8 A
Type nietjes	Rapid 140, lengtes 6, 8, 10, 12, 14 mm
Type spijkers	Rapid T8/300, lengte 15 mm
Magazijncapaciteit	50 nietjes
Niet snelheid	20 slagen/min
Gewicht	0,66 kg
Geluidsdrukniveau	LpA = 87,6 dB(A), LwA = 98,6 dB(A), onzekerheid K = 3 dB(A)
Trillingsniveau	2,8 m/s², onzekerheid K = 1,5 m/s²
Aanbevolen gehoorbescherming	Ja, draag gehoorbescherming
Beoogd gebruik	Hout of soortgelijke materialen binnenshuis
Voeding	Netstroom met snoer
Maximale verlengsnoerlengte	25 m met doorsnede 2,5 mm²
Veiligheid	Aan/uit schakelaar, veiligheidsvork, magazijnvergrendeling
Onderhoud	Reinigen met een droge of vochtige doek, niet oliën/vetten
Nietje ontstoppen	Ontkoppelen, magazijn verwijderen, nietje met een naald verwijderen
Afvalverwijdering	Niet bij het huishoudelijk afval, recycleren bij inzamelpunt

Veelgestelde vragen - E-Tac/ES140 RAPID

Welke nietjes of spijkers gebruiken met de E-Tac/ES140?

Gebruik uitsluitend Rapid 140 nietjes (lengtes 6, 8, 10, 12, 14 mm) of Rapid T8/300 spijkers van 15 mm. Gebruik geen andere merken of modellen.

Hoe laad ik het magazijn van de nietmachine?

Zet de schakelaar op uit en trek de stekker uit het stopcontact. Houd de nietmachine ondersteboven, druk op de vergrendeling en schuif het magazijn open. Plaats de nietjes of spijkers (punten omhoog) in het magazijn en sluit totdat het vergrendelt.

Wat te doen als een nietje vastzit?

Trek de stekker uit het stopcontact en zet de schakelaar op uit. Open het magazijn, verwijder losse nietjes en gebruik vervolgens een naald om het vastzittende nietje te verwijderen. Druk niet opnieuw op de trekker om het te ontstoppen.

Kan ik de nietmachine met een verlengsnoer gebruiken?

Ja, maar respecteer de minimale doorsnede: 1,5 mm² tot 10 m, 2,5 mm² tot 25 m. Daarboven wordt gebruik afgeraden.

De nietmachine wordt warm tijdens gebruik, is dat normaal?

Lichte opwarming is normaal. Als het gereedschap warm aanvoelt, stop dan met gebruiken en laat het afkoelen voordat u verder gaat.

Kan ik elektrische kabels bevestigen met deze nietmachine?

Nee, het is niet ontworpen hiervoor. Gebruik op elektrische kabels kan de isolatie beschadigen en een elektrische schok of brand veroorzaken.

Hoe reinig en onderhoud ik de nietmachine?

Trek altijd de stekker uit het stopcontact voor onderhoud. Reinig met een droge of vochtige doek (geen oplosmiddelen). Houd de glijbaan van het magazijn schoon. Niet oliën of vetten.

Moet ik gehoorbescherming dragen?

Ja, het geluidsniveau bereikt 87,6 dB(A) geluidsdruk. Het dragen van gehoorbescherming wordt aanbevolen bij langdurig gebruik.

Wat te doen als de schakelaar defect is?

Gebruik het gereedschap niet. Laat het repareren door een gekwalificeerde reparateur met originele onderdelen. Een beschadigde schakelaar kan onbedoeld starten veroorzaken.

Hoe gooi ik de nietmachine weg aan het einde van de levensduur?

Gooi het niet bij het huishoudelijk afval. Volgens richtlijn 2012/19/EU moet het worden ingeleverd bij een apart inzamelpunt voor recycling van afgedankte elektrische apparatuur.

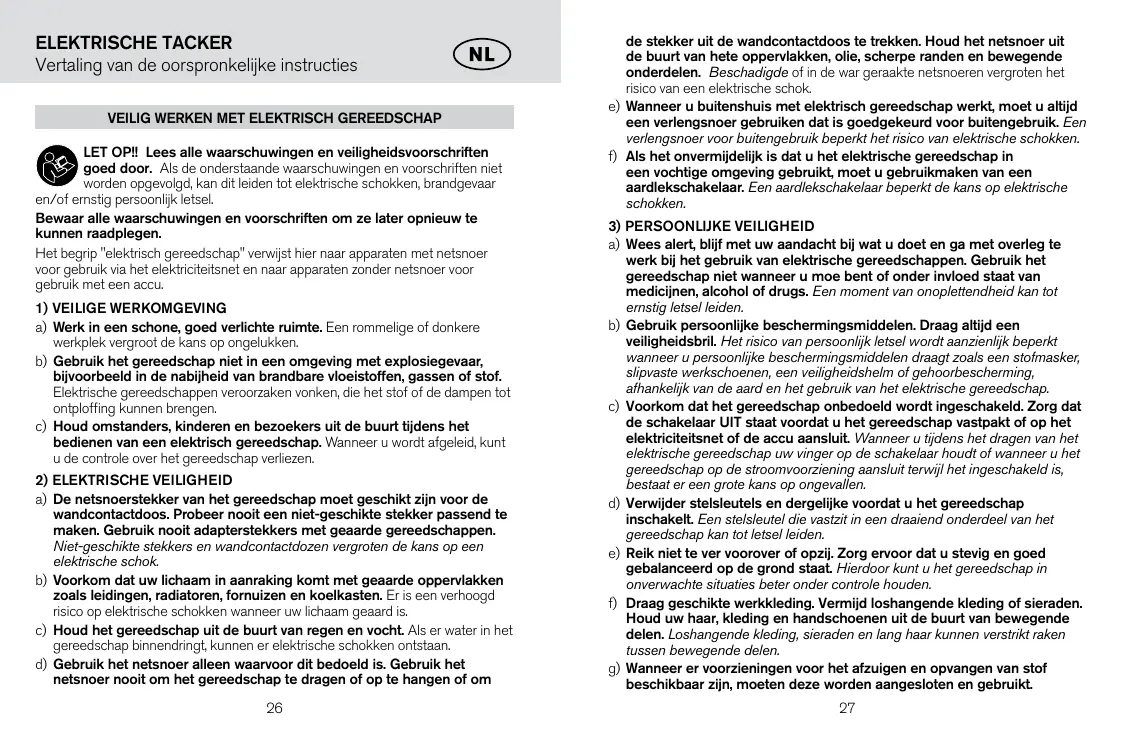

GEBRUIKSAANWIJZING E-Tac/ES140 RAPID

LET OPI! Lees alle waarschuwingen en veiligheidsvoorschriften goed door. Als de onderstaande waarschuwingen en voorschriften nicht worden opgevolgd, kan dit leiden tot elektrische schokken, brandevaar

en/of ernstig persoonlijk letsel.

Bewaar alle waarschuwingen en voorschriften om ze later opniew te kuren raadplegen.

Het begrip "elektrisch gereedschap" verwijst hier maar apparaten met netsnoer voor gebruik via het elektriciteitsnet enaar apparaten zonder netsnoer voor gebruik met een accu.

1) VEILIGE WERKOMGEVING

a) Werk in een schone, goed verlichte ruimte. Een rommelige of donkere werkplek vergroot de kans op ongelukken.
b) Gebruik het gereedschap Niet in een omgeving met explosiegevaar, bijvoorbeeld in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken, die het stof of de dampen tot ontploffing hunnen brengen.
c) Houd omstanders, kürderen en bezoekers uit de buurtijdens het bedieren van een elektrisch gereedschap. Wanneru wordt afgeleid, kurz u de controve over het gereedschap verliezen.

a) De netsnoerstekker van het gereedschap moet geschikt voor de wandcontactdoos. Probeer nooit een Niet-geschikte stekker passend te makesen. Gebruik nooit adapterstekkers met geaarde gereedschappen. Niet-geschikte stekkers en wandcontactdozen vergroten de kans op een elektrische schok.
b) Voorkom dat uw lichaam in aanraking komt met geaarde oppervlakken zoals ledingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken wanneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Als er water in het gereedschap binnendringt, konnen er elektrische schokken ontstaan.
d) Gebruik het netsnoer alleen waaroor dit bedoeld is. Gebruik het netsnoer nooit om het gereedschap te dragen of op te hangen of om

de stekker uit de wandcontactdoos te trekken. Houd het netsnoer uit de buurt van hete oppervlakken, olie, scherpe randen en bewegende onderden. Beschadigde of in de war geraakte netsnoeren vergroten het risico van een elektrische schok.

e) Wanneer u buitenshuis met elektrisch gereedschap werkkt, moet u alti\dien verlengsnoer gebruikden dat is goedgekeurd voor buitengebruik. Een verlengsnoer voor buitengebruik beperkt het risico van elektrische schokken.
f) Als het onvermijdelijk is dat u het elektrische gereedschap in een vochtige omgeving gebruikt, moet u gebruikmaken van een aardlekschakelaar. Een aardlekschakelaar beperkt de kans op elektrische schokken.

3) PERSOONLIJKVE VEILIGHEID

a) Wees alert, blijf met uw aandacht bij wat u doet en ga met overleg te werk bij het gebruik van elektrische gereedschappen. Gebruik het gereedschap niet wanner u moe bent of onder inloed staat van medicijnen, alcohol of drugs. Een moment van onoplettendheid kan tot ernstig letsel leiden.
b) Gebruik persoonlijke beschemmingsmiddelen. Draag aktijd een veiligheidsbril. Het risico van personlijk letsel worden aanzienlijk beperkt wanneer u persoonlijke beschemmingsmiddelen draagt zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbeschemming, afhankelijk van de aard en het gebruik van het elektrische gereedschap.
c) Voorkom dat het gereedschap onbedoeld worden ingeschakeld. Zorg dat de schakelaar UIT staat voordat u het gereedschap vastpakt of op het elektriciteitsnet of de accu aansluit. Wanner uijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar houdt of wannier u het gereedschap op de stroomvoorziening aansluit werwij het ingeschakeld is, bestaat er een große kans op oncevallen.
d) Verwijder stelsleutels en dergelijke voordat u het gereedschap inschakelt. Een stelsleutel die vastzit in een draaiend onderdeel van het gereedschap kan tot lesfel leiden.
e) Reik Niet te ver voorover of opzij. Zorg ervoor dat u stevig en goed gebalanceerd op de grond staat. Hierdoor kutn u het gereedschap in onverwachtete situates better onder controle honden.
f) Draag geschikte werkkleding. Vermijd loshangende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en langhaar kunnen verstrikt raken zusammen bewegende delen.
g) Wonneer er voorzieningen voor het afzuigen en opvangen van stof beschikkaar�,要去 den deze worden aangesloten en gebruikt.

Geschikte afzuing beperkt de risico's van stof..

4) GEBRUK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

a) Zorg dat het gereedschap Niet overbelast worden. Gebruik het juiste gereedschap voor uw werkzaamheden. Met het passende elektrische gereedschap werkt u better en veiliger binnen het bereik waaroor het gereedschap is ontworpen.
b) Gebruik nooit elektrisch gereedschap waarvan de schakelaar defect is. Elektrische gereedschappen die nicht via de schakelaar worden in- of uitgeschekeld, zich gevaarlijk en要去 direct worden gerepareerd.
c) Neem de stekker uit de wandcontactdoos of ontkoppel de accu van het gereedschap voordat u wijzigingen aanbrengt, hulpstukken verwisselt of het gereedschap opbergt. Hierdoor verkleint u de kans dat het gereedschap per ongeluk worden gestart.
d) Bewaar elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niq gebruikden door Personen die er nicht mee vertrouwd zijn of die deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen konnen gevaarlijk bij bij gebruik door onervaren Personen.
e) Onderhoud het elektrische gereedschap zorgvuldig. Controleer op slecht aansluiende of vastlopende bewegende delen, breuken en andere omstandigheden die de werkung van het gereedschap konnen beinvloeden. Laat beschadigde onderdelen repareren voordat u het gereedschap gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden gereedschappen.
f) Houd messen en snijdende inezetakken allijd scherp en schoon. Goed onderhoden snijdende inezetakken met scherpe snijkanten lopen minder snugvast en zijn gemakkelijkere te sturen.
9) Gebruik elektrische gereedschappen, accessoires, bitjes en andere toebehoren alltij volgens们都 aanwijzingen, rekening houdend met de omstandigheden en de werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bedoelde toepassingen kan tot gevaarlijke situatuies leiden.

5) REPARATIE
a) Laat het gereedschap uitsluitend door bevoegt personeel repareren met originele verrangende onderdelen. Hierdoor blijft de verilgheid van het gereedschap gewaarborgd.

Ga er alti\d vanuit dat het gereedschap geladen is. Bij onachtzaam gebruik van de tacker kan het gereedschap onverwacht afgaan en+kennen de nagels of nietjes persoonlijk letsel verroorzaken.

Richt het gereedschap nooit op uzelf of op andereen. Wanner er onverwacht nagels of Nietjes worden afgeschoten, kan er ernstig letsel ontstaan.

Haal de trekker alleen over wonneer het gereedschap stevig gegen het werkstuk is aangedrukt. Als het gereedschap geen goed contact maakt met het werkstuk, worden de nagel of het Nietje möglich in een onverwachte richting weggeschoten.

Als de tacker vastloopt, ontkoppelt u delee erst van de stroom-voortziening. Hierdoor weet u zeker dot de tacker net per ongeluk kan worden geactiveerd verwilu u probeert de vastgelopen nagel of Niet te verwilderen.

Wees voorzichtig wannoer u vastzittende nagels of Nietjes verwijdert. Het mechanisme is möglich samengedrukt, zodat de nagel of het Nietje plotseling met kracht kan vrijkommen.

Gebruik.Deze tacker nooit om elektriciteitskabels te bevestigen.Deze tacker is nicht ontwerpen voor het installereren van elektriciteitskabels en kan het isolatiemateriaal van de kabel beschadigen,waardoor elektrische schokken en brandegevaar kunnen ontstaan.

TECHNISCHE GEGEVENS

Modelnummer	E-tac
Spanning	220-240 V~, 50 Hz
Vermogen	1,8 A
Nagels: type en lenghte	Rapid T8/300, 15 mm
Nietjes: type en lenghte	Rapid 140 nieten, 6, 8, 10, 12, 14 mm
Magazijncapaciteit	50 stuks (65 mm)
Snelheid	20 per minuut
Gewicht	0,66 kg

GELUIDSPRODUCTIE

Geluidsdrukniveau (A-weging) LpA = 87,6 dB(A), onzekerheid K = 3 dB(A)
Geluidsvermögen (A-weging) LwA = 98,6 dB(A), onzekerheid K = 3 dB(A)
Gebruik gehoorbescherming.

TRILLING

Totale trillingswaarde = 2,8m / s^2 , onzekerheid K = 1,5m / s^2

De gespecifieerde totale trillingswaarde is gemeten volgens een standard testmethode en is geschikt voor het onderling vergelijkken van gereedschappen.

De totale trillingswaarde kan tevens worden gebruikt voor een eerste inschatting van de bloatstelling.

De in de praktijk vrijkomende trillingen kunnen afwijken van de specifieatie-waarde, afhankelijk van de manier waarop het gereedschap worden gebruikt.

SYSTEEM

VERKLARING ONDERDELEN FIGUUR 1

A Trekker
B Netsnoer
Magazijnvergrendeling
Uitvoeropening
Aan/uit-schakelaar
F Veiligheidsjuk

NIETJES / NAGELS IN HET MAGAZIJN LADEN

1. Zet de aan/uit-schakelaar UIT en neem de stekker UIT de wandcontactdoos.
2. Houd de tacker ondersteboven, druk op de magazijnvergrendeling en schuif het magazijn open.
3. Plaats de niedjes de de nagelens in het magazijn met de punten naar boven. (Let erop dat de nagelstriprechtopen blijt staan.) Sluit het magazijn (figuur 2 of 3). Gebruik uitsluienden aanbevolen niedjes of nagelens.
4. Controller of het magazijn veilig vergrendeld is.

NIETJES / NAGELS UIT HET MAGAZIJN VERWIJDEREN

1. Zet de aan/uit-schakelaar UIT en neem de stekker UIT de wandcontactdoos.
2. Houd de tacker ondersteboven, druk op de magazijnvergrendeling en schuif het magazijn open.
3. Verwijder de niedjes of nagels uit het magazijn.
4. Sluit het magazijn.

BEDIENING

NIETEN

1. Sluit de tacker aan op een wandcontactdoos (220-240 V\~, 50 Hz).
2. Zet de aan/uit-schakelaar aan (Afbeelding 4).
3. Controller of het gereedschap in goede staat verkeert.
4. Houd de niedmachine stevig vast met de uitgang van D de Nietjes vlak gegen het werkstuk om het veiligheidsjuk F te activeren.
5. Haal de trekker A over om de tacker af te vuren.
6. Om opniewu te Nieten, laut u het veiligheidsjuk en de trigger los en herhaalt u stap 4 en 5.
7. Zet de aan/uit-schakelaar uit en ontkoppel de nietmachine na gebruik.

Let op: Druk de tacker stevig gegen het werkstuk aan voor het beste resultaat (figuur 5).

Let op: Als er een Nietje of een nagel is vastgelopen, volgt u de aanwijzingen in het gedeelte 'ONDERHOUD'. Probeer NIET het probleem op te losser door de trekker nogmaals over te halen, odomat de tacker hierdoor beschadigd kan raken.

Let op: Het gereedschap worden soms warm tijdens het gebruik. Dit is normala. Als het gereedschap erg heet wordt, wacht u enige tjd totdat het is afgekoeld.

Let op: De tacker mag uitsluitend voor goedgekeurde toepasseningen worden gebrukt. Het gereedschap is bedoeld voor gebruik binnenschuis op hout of soortgelijke materiaalen.

RICHTLIJEN NOVER VRELENGSNOEREN

Aanbevolen minimale draaddikte (mm^2) voor verlengsnoeren

Lenght tot 10m : 1,5mm^2 Lenght tot 25m : 2,5mm^2 Langer dan 25m : nicht geschickt

ONDERHOUD

NORMAAL ONDERHOUD

1. Neem altijd de stekker uit de wandcontactdoos voordat u onderhoud verricht.
2. Controller alle schroeven en draai deze zo nodig vast.
3. Houd alle ventilatieopeningen vrij van stof en vuil.

4. Reinig het gereedschap met een droge oflicht bevochtigde doek. Gebruik NOOIT oplosmiddelen.

5. Houd de magazijnselef schoon.

6. Gebruik GEEN olie of andere smeermiddelen.
7. Controller regelmatig of de tacker Niet beschadigd is. Beschadigd gereedschap moet vór gelebruik worden gerepareerd of verrangen.

EEN VASTGELOPEN NIETJE / NAGEL VERWIJDEREN

1. Zet de aan/uit-schakelaar UIT en neem de stekker uit de wandcontactdoos.
2. Houd de tacker ondersteboven, druk op de magazijnvergrendeling en schuif het magazijn open.
3. Verwijder eerst de losse nieties of nagels uit het magazijn.
4. Gebruik een voorwerp met een spitse punt om de vastgelopen Nietjes of nagels te verwijderen (figuur 6).

A LET OPI!

Voer GEEN aanpassingen uit op de tacker of onderden hiervan en koppel GEEN aparte hulpstukken aan. Als u dit wel doet, ontstaat het risico van persoonlijk letsel. Als het netsnoer moet worden verragen, moet u dit om veiligheidsredenen door een bevoegde reparatiedienst latent doeon.

MILIEU

Apart inzamelen. Elektrisch gereedschap nooit bij het huishoudelijk akvaanbieden! Volgens de Europese Richtlijn 2012/19/EU betreffendeafgedankte elektrische en elektronische apparatusuort meet elektrisch

gereedschap aan het einde van de levensduur bij een speciaal inzamelpunt worden ingeleverd voor recycling.
