Vrsta izdelka	Električni spenjalnik s kablom
Znamka	RAPID
Model	E-Tac/ES140
Nazivna napetost	220–240 V~, 50 Hz
Nazivni tok	1,8 A
Vrsta sponk	Rapid 140, dolžine 6, 8, 10, 12, 14 mm
Vrsta žebljičkov	Rapid T8/300, dolžina 15 mm
Kapaciteta nabojnika	50 sponk
Hitrost spenjanja	20 udarcev/min
Teža	0,66 kg
Raven zvočnega tlaka	LpA = 87,6 dB(A), LwA = 98,6 dB(A), negotovost K = 3 dB(A)
Raven vibracij	2,8 m/s², negotovost K = 1,5 m/s²
Priporočena zaščita sluha	Da, uporabljajte zaščito za sluh
Predvidena uporaba	Les ali podobni materiali v zaprtih prostorih
Napajanje	Omrežje s kablom
Največja dolžina podaljška	25 m s presekom 2,5 mm²
Varnost	Stikalo za vklop/izklop, varnostna vilica, zaklep nabojnika
Vzdrževanje	Čistite s suho ali vlažno krpo, ne oljite/mažite
Odprava blokade sponke	Izvlecite vtikač, odstranite nabojnik, odstranite sponko z iglo
Odstranjevanje	Ne zavrzite med gospodinjske odpadke, reciklirajte v zbirnem centru

Pogosto zastavljena vprašanja - E-Tac/ES140 RAPID

Katere sponke ali žebljičke uporabiti z E-Tac/ES140 ?

Uporabljajte izključno sponke Rapid 140 (dolžine 6, 8, 10, 12, 14 mm) ali žebljičke Rapid T8/300 dolžine 15 mm. Ne uporabljajte drugih znamk ali modelov.

Kako napolniti nabojnik spenjalnika ?

Preklopite stikalo na izklop in izvlecite vtikač spenjalnika. Držite ga z glavo navzdol, pritisnite zaklep in potisnite nabojnik, da se odpre. Namestite sponke ali žebljičke (z konicami navzgor) v nabojnik, nato zaprite do zaskoka.

Kaj storiti, če se sponka zatakne ?

Izvlecite vtikač in preklopite stikalo na izklop. Odprite nabojnik, odstranite ohlapne sponke, nato uporabite iglo za odstranitev zataknjene sponke. Ne pritiskajte ponovno na sprožilec za odblokiranje.

Ali lahko uporabljam spenjalnik s podaljškom ?

Da, vendar upoštevajte minimalni presek: 1,5 mm² do 10 m, 2,5 mm² do 25 m. Nad tem uporaba ni priporočljiva.

Se spenjalnik med uporabo segreva, je to normalno ?

Rahlo segrevanje je normalno. Če orodje postane vroče na dotik, prenehajte z uporabo in ga pustite, da se ohladi, preden nadaljujete.

Ali lahko s tem spenjalnikom pritrjujem električne kable ?

Ne, ni zasnovan za to. Uporaba na električnih kablih lahko poškoduje izolacijo in povzroči električni udar ali požar.

Kako očistiti in vzdrževati spenjalnik ?

Pred vzdrževanjem vedno izvlecite vtikač. Čistite s suho ali vlažno krpo (brez topil). Ohranjajte vodilo nabojnika čisto. Ne oljite in ne mažite delov.

Ali je treba nositi zaščito za sluh ?

Da, raven hrupa dosega 87,6 dB(A) zvočnega tlaka. Nošenje zaščite za sluh je priporočljivo za daljšo uporabo.

Kaj storiti, če je stikalo okvarjeno ?

Ne uporabljajte orodja. Popravilo naj opravi usposobljen serviser z originalnimi deli. Poškodovano stikalo lahko povzroči nenamerni zagon.

Kako zavreči spenjalnik ob koncu življenjske dobe ?

Ne zavrzite ga med gospodinjske odpadke. V skladu z direktivo 2012/19/EU ga odložite v ločenem zbirnem centru za recikliranje odpadne električne opreme.

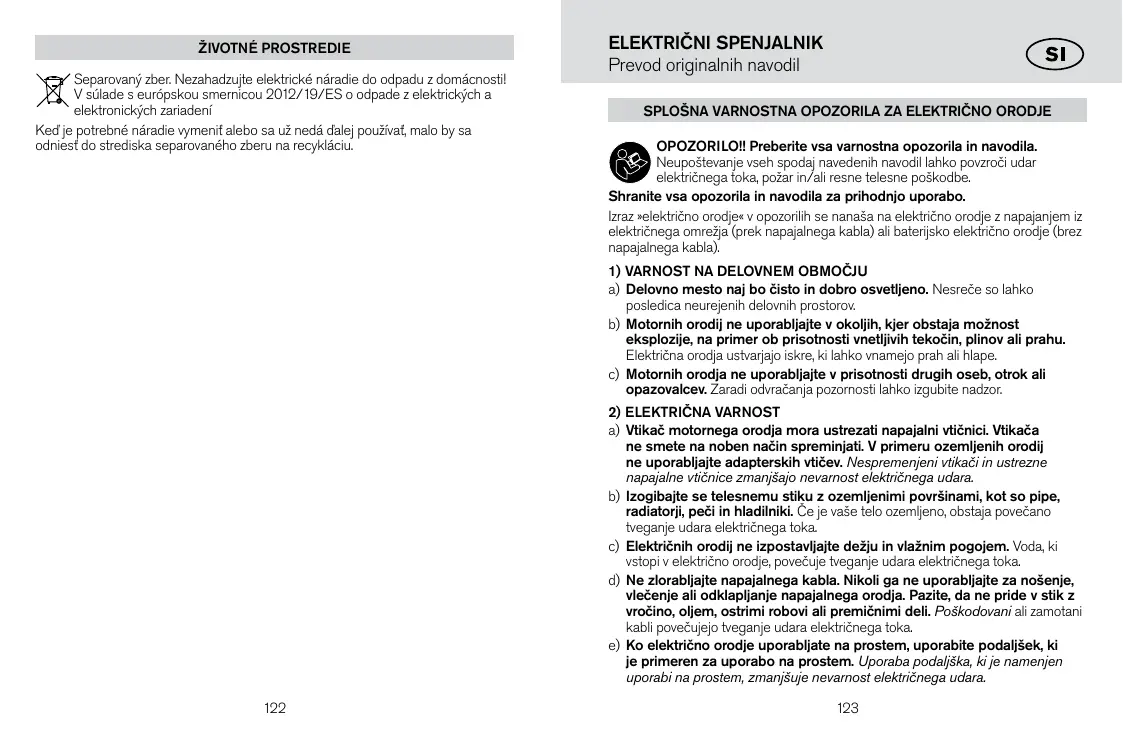

NAVODILA ZA UPORABO E-Tac/ES140 RAPID

Neuostoovanje vseh spodaj navedenih navodil lahk o povzroci udar elektricnega toka, pozar in/ali resne telesne poskodbe.

Shranite vsa opozorila in navodila za prihodnjo uporabo.

Izrak « elektricno orodje« v opozorilih se nanaša na elektricno orodje z napajanjem iz elektricnega omreža (prek napajalnega kabela) ali baterjsko elektricno orodje (brez napajalnega kabela).

1) VARNOST NA DELOVNEM OBMOCJU

a) Delovno mesto naj bo cisto in dobro osvetljeno. Nesrece so lahko posledica neurejenih delovnih prostorov.
b) Motornih orodij ne uporablajte v okolijh, kjer obstaja moznost eksplozije, na primer ob prisotosti vnetljivih tekocin, plinov ali prahu. Elektricna orodja ustvarjago iskre, ki laho vnamejo prah ali hlape.
c) Motornih orodja ne uporabljaije v prisotnosti drugih oseb, otrok ali opazovalcev. Zaradi odvracanja pozornosti lahko izgubite nadzor.

2) ELEKTRICNA VARNOST

a) Vtikač motornega orodja mora ustrezati napajali vtičnici. Vtikača ne smete na noben način spreminjati. V primeru ozemljenih orodij ne uporablajte adapterskhi vtičev. Nespremenjeni vtikači in ustrezne napajalne vtičnice zmanjsajo nevarnost elektrichnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi povrsinami, kot so pipe, radiatorji, peci in hladniki. Če je vaše telo ozemljeno, obstaja pověcano tveganje udara elektríčnega toka.
c) Elektricnih orodij ne izpostavljaje dežju in vlažnim pogojem. Voda, ki vstopi v elektricno orodje, povečujte tveganje udara elektricnega toka.
d) Ne zlorabljaje napajalnega kabla. Nikoli ga ne uporabljaje za noosenje, vlocenije al odklaplanje napajalnega orodja. Pazite, da ne pride v stik z vocino, oljem, ostrimi robovi ali premicnimi deli. Poškodovani ali zamotani kabli povecujeo tveganje udara elektricnega toka.
e) Ko elektrico orodje uporabljate na prostem, uporabite podaljišek, ki je primeren za uporabo na prostem. Uporaba podaljska, ki je namenjen uporabi na prostem, zmanjšije nevarnost elektricnega udara.

f) Če se ne morete izogniti uporabi elektricnega orodja v Vladznih prostorih, uporabljaje prekinjac. Uporaba prekinjača zmanjsa nevarnost elektricnega udara.

3) OSEBNA VARNOST

4) UPORABA IN NEGA ELEKTRICNEGA ORODJA

a) Pri uporabi elektricnega orodja bodite previdni, pazite, kaj počnete, in uporabljate zdrav razum. Elektricnega orodja ne uporabljate, kadar ste utrujeni ali pod vplivom drog, akohola ali zdravil. Ze samo trenutek nepazljvosti med uporabo elektricnega orodja lahko povzroci硬化 telesno poškodbo.
b) Uporabljate opre mo za osebn zašitc. Vedno nosite zašitna očala. Zašitna oprema, kot so zašitna maska za prah, zašitni Čevji s podplatom zašitc proti drsenju, zašitna Čelada ali zašitne slusalke, ko uporabljamo razlčnim delovnimi pogojem ustrezno, zmanjaš nevamost poskodb.
c) Prepreci nenamerni zagoon. Preden orodje priklopite na vir napajania in/ali baterjo, ga dvignete ali prenase, se preprajte, da je stikalo za vklop/izklop v položaju za izklop. Če med prenaisanjem elektricnega orodja držite prst na stikalu ali priklopite orodje, na katerem je stikalo za vklop/izklop v položaju za vklop, na vir napajanja, lahko povzrociţe nezgodo.
d) Prek vlkopom orodja odstranite morebiten ključ ali izvijač za namestitev. Ključ ali izvijač, ki ostane na vrtečem se delu elektricnega orodja, lahko povzroci telesno poskodbo.
e) Ne poskušajte seci predaleč. Vedno ohranjajte stabilen položaj nog in ravnoteže. Tako boste laje nadzorovali elektricno orodje v nepričakovanih okolíšćinah.
f) Oblicite se primaero. Ne nosite ohlapnih oblačil ali nakita. Las, oblačil in rokavic ne približujete premicnim se delom. Premični deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.
g) Če so prilozene naprave za prikljucitev pripomockov za odstranjevanje in zbiranje prahu, poskbrite, da bodo te priklucene in pravilno uporabljenie. Uporaba pripomockov za zbiranje prahu zmanjsije s tem povezane nevarnosti..
a) Elektricega orodja ne uporabljate na silo. Elektricno orodje uporabljate samo za ustreznene namene. Z ustreznim elektrichim orodjem boste delo bolje opravil, uporaba orodja za namen, za katerega je bilozasnovano, pa je tudi varnejsa.
b) Ne uporabljatelelektricnegora odjna, na katerem ne deluie stikalo za vklop/izklop. Katero koli elektricno odrje, ki ga ne morete krmliti sstkalom, je nevarro in ga je treba popraviti.

c) Preden napravite kakrsne koli prilagoditve, zamenjate dodatno opremo ali elektricno orode jshrinite, iztaknite vtika iz vira napajania in/ali odstranite baterjo. Ti preventivni varmostni ukrepi zmanjsujue tveganje nenamerega zagona elektricnega orodja.
d) Elektricno orodje v pripravljenosti hranite zunaj dosega otrok. Ne dovolite, da elektricno orodje uporabljo osebe, ki niso seznanjene z njegovo uporabo ali temi navodili. Elektrica orodja so v rokah neusposobljenih uporabnikov nevarna.
e) Skrbite za vzdhrževanje elektrčihn orodij. Preverite, ali so kateri gibljivi deli neporavnani ali prekrižani, zlomljeni oz. ali je vidno katero drugo stanje, ki lahko vpliva na delovanje naprave. Poškodovano elektrčno orodje pred uporabo odnesite na popravilo. Številne nasreće so posledica neustreznega vzdhrževanja elektrčnega orodja.
f) Rezalno orodje naj bo ostro in cisto. Pravilno vzdrževana rezalna orodja z ostrimi rezalmi robovi so varnejsa in jih je laže upravljati.
g) Elektricna orodja, dodatno opre mo in dele orodja itd. uporabljaje v skladu s temi navodili, upoštevajte pa tudi delovne pogoje in vrst dela, ki ga zeilite opraviti. Uporaba elektricnih orodij za dela, za katera niso namenjena, je lahk o nevarno.

5) SERVISIRANJE

a) Servis elektricnega orodja njajopravljama samo upsosobljen serviser, ki njaj uporabi samo ustrozne nadomestne delie. Samo tako boste ohranili varnost elektricnega orodja.

VARNOSTNA OPOZORILA SPENJALNIKA

Vedno je treba predivdevati, da orodje vsebuje sponke. Zaradi neprevidne uparabe spenjalnika lahko pride do nenamermega izpusta sponk in telesnih poskodb.

Orodja ne usmerjate proti sebi ali drugim osebam v vaši blizini. Ob nenamernm spreženju sponk bo prišlo do poškodb.

Orodje aktivrajte le, ko je položeno ob obdelovanc. Če orodje ni v stiku z obdelovancem, lahko sponko odnese stran od cilja.

Odklopte orodje iz vira napajanja, Če se sponka zatakne v orodju. Med odstranjevanjem zagozdene splonke se spenjalnik lohko nenamerno spreži, Če je še vedno zagotovljeno napajanje.

Pri odstranjevanju zagozdene sponke bodite pazljivi. Mehanizem je lahko pod tlakom in sponka se lahko pod silo sproži, med tem ko skušate odstraniti oviro.

Spenjalnika ne uporabljajte za spenjanje elektricnih kablov. Naprava ni

oblikovana za spenjanje izolacije elektricih.nih kablov in lahko poškoduje izolacijo elektricih.nih kablov ter povzroči elektrici ni udar ali nevarnost požara.

TEHNIČNE SPECIFIKACIJE

Številka modela	E-tac
Napetost	220–240 V~, 50 Hz
Napajanje	1,8 A
VrstaŽeblja, dolžina	Rapid T8/300, 15 mm
Vrsta sponke, dolžina	Rapid 140 sponka 6, 8, 10, 12, 14 mm
Kapaciteta nabojnika	50 kosov (65 mm)
Hitrost	20 sponk/min
Skupna teža	0,66 kg

EMISJE HRUPA

A-obtezen nivo zvočnega hrupa LpA = 87,6 dB(A), negotiated K = 3 dB(Å)

A-obtezen nivo zvočnega hrupa LwA = 98,6 dB(A), negotovost K = 3 dB(A)
Nosite zašcitno za sluh.

VIBRACIJE

Skupna vrednost vibracij = 2,8 m/s², negotovost K = 1,5 m/s²
Navedena skupna vrednost vibracij je bila izmerjena v skladu s standardnim testnim načinom in se lahko uporablja pri primerjavi enega orodja z drugim.
Navedena skupna vrednost vibracij se lahko prav toku uporablja pri predhodni oceni izpostavljenosti.
Vibracjske emisije med dejansko uporabo orodja se lahko razlikujejo od deklarirane skupne vrednosti, odvisno od načina uporabe orodja.

SESTAVA

DEFINICIJE, SLIKA 1

A Sprozilno stikalo
B Elektricni kabel
Zapah za nabojnik
D Izhodna za sponke
Stikalo za vklop/izklop
F Varnostni jarem

NALOZITE SPONKE/ZEBLJE V NABOJNIK

1. Izklučite stikalo za napajanje in odklopite spenjalnik.
2. Orodje držite obrjeno navzdol, pritisnite zapah in odprte nabojnik.
3. V nabojnik vostvite sponke ali zeblje, nozice naj bodo usmerjene navzgor. Zaprite nabojnik (sika 2 ali 3). Zagotovite, da je niz zebljev v nabojniku namešcenPokončno. Uporabljahte samo priporočene sponke ali zeblje.
4. Zaprite nabojnik in zagotovite, da je varno zaprt.

ODSTRANJEVANJE SPONK/ŽEBLJEV IZ NABOJNIKA

1. Izklučite stikalo za napajanje in odklopite spenjalnik.
2. Orodje držite obrjeno navzdol, pritisnite zapah in izvlecite nabojnik.
3. Odstranite sponke/zeblje iz nabojnika.
4. Zaprite nabojnik.

DELOVANJE

SPENJANJE

1. Priklujcite spenjalnik z elektricno vticnico 220-240 V\~, 50 Hz.
2. Vklopite stikalo za vklop/izklop (Slika 4).
3. Zagotovite, da je orodje v dobrem delovem stanju.
4. Trdno držite spenjalnik z izhodom sponk D naravnost proti obdelovancu, da aktivirate varnostni jarem F.
5. Pritisnite sprozilnik A, da sprozite spenjalnik.
6. Da ponovno sprožite spenjalnik, sprostite varnostni jarem in prožilnik, nato ponovite koraka 4 in 5.
7. Po uporabi izklopite stikalo za vklop/izklop in odklopite spenjalnik.

OPOMBA: Za bolje delovanje pritisnite orodje ob obdelovanec (sika 5).
OPOMBA: Ce se sponka aliŽebelj zagozdi, preberite poglavje o vzdřevanju.

NE poskušajte ponovno sprožiti orodja, da bi sprostiti zagozdeno sponko aliŽebelj, ker se lahko orodje poškoduje.

OPOMBA: Med delovanjem se laho orodje segreje. To je povsem normalno. Če pa se orodje začne premočno segrevati, prenehajte z uporabo in počakajte, da se ohladi.

OPOMBA: Spenjalnik se lahko uporabljaismo za predvidene uporabe. Prediven je za uporabo na lesu ali podobnih materialih v notranjosti.

VZDRZEVENJE

STANDARDNO VZDRZEVANJE

1. Pred vzdhrzevanjem odklopite spenjalnik.
2. Preglejte vse vijake in jih po potrebizi zategnite.
3. Zvseh prezračevalnih odprtin odstranite prah in umazanijo.
4. Orodje očistite s suho ali vlažno krpo. NIKOLI ne uporabljajte nobenih topil.
5. Kanal nabojnika vzdrujite cist.
6. NE oljite ali mažite nobenih delov.
7. Prepricajte se, da spenjalnik ni poškodovan. Pred uporabo ga zamenjajte ali popravite.

ODSTRANJEVANJE ZAGOZDENE SPONKE/ŽEBLJA

1. Izkliguste stikalo za napajanke in odklopite spenjalnik.
2. Orodje držte obrnjeno navzdol, pritisnite zapah in izvlecite naboijnik.
3. Iz nabojnika odstranite sponke/zeblje.
4. Z zaticem z ostro konico odstranite zagozdene sponke (sika 6).

A OPOZORILO!

NE spreminjaje delov tega spenjalnika ali nanj pritrujte posebnih nastavkov. To lahko vodi do telesnih poskodb.

Če je treba zamenjati elektrichi kabel, lahko to naredijo samo v pooblašcenem servisnom centru, da ne pride do ogrožanje varnosti.

OKOLEJ

Lóceno zbiranjé. Ne odlagajte elektrína orodja med gospodinjske odpadke! V skladu z evropsko direktivo 2012/19/ES o odpadni elektrici in elektronski opremi

Ko je treba orodje zamenjati, ali ce je brez nadaljinje uporabe, ga treba pripeljati do locenega zbiranja centra za recikliranje.

OPCA SIGURNOSNA UPOZORENJA ZA ELEKTRICNE APARATE

UPOZORENJE!! Procitajte sva sigurnosna upozorenja i sve upute.

Nepridržavanje ovih uputa koje su dolje prikazane moze da prouzokuje elektricni udar, vatru, i/ili ozbiljne ozljede.

Sačuvajte sva upozorenja i upute za buduću uporabu.

Pojam "elektrichi alat" u upozorenjima odnosi se na elektrichi aparat povezan (kablon) na elektrici nu mrezu ili elektrichi alat (bez kaba)Pokretan baterijom.

1) SIGURNOST RADNOG PODRUÇA

A) Držite văsu radnu povrsinu Čistom i robó osvijetjenom. Pretrpane klupe ili tamna područja izavivaju nezgode.
b) Ne upravlajte elektricin alatima na eksplozivnim atmosferama, kao ste je prisutnost zapaljiv technosti, plinova ili prase. Elektrici alati proizvode iskre koje mogu zapaliti prasinu ili dimove.
c) Udajite pasivne posmatrače, djecu i posjetioce tijekom korišenja alata. Ometanjima možete izgubiti kontrolu.

2) ELEKTRICNA SIGURNOST

a) Utikaci elektricnog alata moraju odgovarati uticnici. Nikad ne modificiraje utikac na bilo koji nacin. Nemojte koristiti utikace adapteras uzemljenim (uzemljen) elektricnim alatima. Nemodoficerani utikaci odgovaruce uticnice smanjuju opasnost od elektricnog udara.
b) Izbegravajte kontakt tijela uzemljenim povrsinama kao sto su cijevi, radijatori i hladnjaci. Postoji povecan rizik od strujnog udara ako je vaše tijelo uzemljeno.
c) Ne izlažite elektricne alate kiši ili vlaznim uvjetima. Unos vode u elektrici na! alat povecava opasnost od strujnog udara.
d) Nemojtezloupotrebljavati kabel.Nikada ne koristite kabel za noosenje, vucenie ilizvlacenje elektriknog alata.Drzejte kabel podalje od topline, ulja ostrh rubova ili pomicnih dijelova.Osteceni ili usukani kablovipovecavaju rizik od elektriciknog udara.
e) Kada radite na olvorenom s elektricnim alatom, koristite produktni kabel za uporabu na olvorenom. Koristjenje kabla za uporabu na olvorenom smanjupe opasnost od elektricnog udara.
f) Ako je neizbježan rad na vlažnom mhestu, koristite zašitu napajanja s

Fl-sklopkom. Koristenje Fl-sklopke smanjue opasnost od elektrichog udara.

3) OSOBNA SIGURNOST

a) Ostanite pozorni, gledajte sto radite i koristite zdrav razum kada radite s elektricim alatom. Ne koristite elektricni alat kada ste umorni ili pod utjecajm droga, alkohola ili lijkova. Trenutak nepaznje tijekom koristenja elektricnog alata moze davesti do ozbiljinh ozljeda.
b) Koristite osobnu zašitnu opremu. Uvjek nosite zašitu za oči. Zašitna oprema, kao što jeaska za prasinu, neprokližavajuće sigurnosne cipele, tvrdi šësir, ili zašitva za uši, koristena za odgovarajuće uvjete smanjuje opasnost od ozljeda.
c) Sprječavanje nenamjernogPokretanja. Osigurajte da je sklopa u isklučenoj posizcjije prasejanja s elektrichnim napajanjemiliterijom, dizanja ili noSENja alata. Nosenje elektrichnog alata vasil'mprstom na sklopci ili punjenje elektrichnog alata koji je uklučen poziva nesreću.
d) Uklonite tipka zu podesavanjne ili kliguc prije nego sto uključite elektrichi alat. Kliguc ili tipka lijevo pričvrscena ut rotirajćem dijelu elektrčnog alata要考虑 imati za posljenicu osobnu ozljedu.
e) Ne prekoračite granicu. Održavajte dovoljno odstojanje i ravnotežu u svako vrijeme. To omogucije bolju kontrolu elektrčnog alata u nepredvědìnim situacijama.
f) Pravilno se obucite. Ne nosite labavu odjecu ili nakit. Drzte podalje vašu kosu, odjecu i rukavice od pomičn dijelova. Labavu odjecu, nakit ili dugu kosu mogu zahvatiti pomični dijelovi.
g) Ako su ureddaji predvideni za priktlučak izvlačenja prase i skupljanje opada, osiguraje da su priključeni i da se pravilno koriste. Koristenje skupljanja prase smanjue opasnost od opasnosti s njom povezaniḥ.
4) KORISTENJE ELEKTRICNOG ALATA I NJEGA
a) Nemojte siliti elektricni alat. Koristite pravilan elektricni alat za njegov amjenu. Pravlimn elektricni alatom radit cete bolje i sigurnije po stopi za koju je dizajiran.
b) Ne koristite elektrichi alat ako se sklopka ne da ukljuciti i iskljuciti. Svaki elektrichi alat koji se ne moze kontrlirati sa sklopkom je opasan i mora se popraviti.
c) Izvucite utikač iz napajanja strujom i/ili baterijsko pakiranje iz elektricnog alata prije bilkavog podesavanja, zamjene pribora, ili pohranjivanja elektricnog alata. Svakapreventiva mjera smanjije opasnost od renamjernogPokretanja elektricnog alata.
d) Spremite alat u mirovanju izvan dohvata djece i ne dopustite koriistenje elektrichnog alata osobama koje nisu upoznate s elektrichim alatom ili

njihovim uputama. Elektrni alati su opasni u rukama neiskusnih korisnika.
