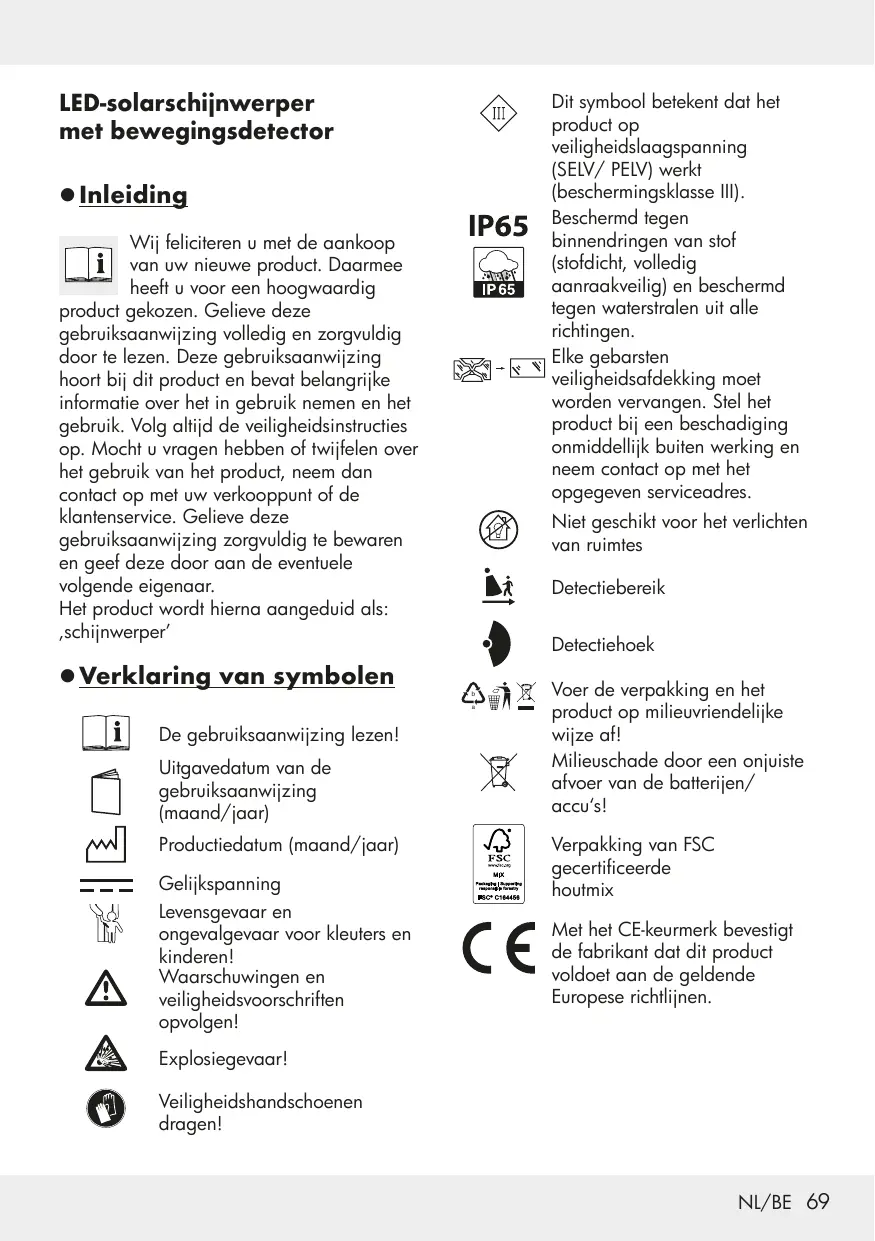

LED-solarschijnwerper met bewegingsdetector

Inleiding

Wij feliciteren u met de aankoop van uw nieuwe product. Daarmee heeft u voor een hoogwaardig

product gekozen. Givelve deze gebruiksaanwijzing volledig en zorgvuldig door te lezen. Deze gebruiksaanwijzing hoort bij dit product en bevat belangrijke informatie over het in gebruik nemen en het gebruik. Volg altoijd de veiligheidsinstructies op. Mocht u vragen hebben of twijfelen over het gebruik van het product, neem dan contact op met uw verkooppunt of de klantenservice. Givelve deze gebruiksaanwijzing zorgvuldig te bewaren en geef deze door aan de eventuele volgende eigenaar.

Het product wordt hierna aangeduid als: schijnwerper'

- Verklaring van symbolen

De gebruiksaanwijizing lezen!

Uitgavedatum van de gebruiksaanwijzing (maand/jaar)

Productiedatum (maand/jaar)

Gelijkspanning

Levensgevaar en ondevalgevaar voor kleuters en kinderen!

Waarschuwingen en veiligheidsvoorschriften opvolgen!

Explosiegevaar!

Veiligheidshandschoenen dragen!

Dit symbol betekent dat het product op
veiligheidslaagspanning
(SELV/ PELV) werk
(beschermingsklasse III).

IP65

Beschermd gegen
binnendringen van stof
(stofdicht, volledig
aanraakveilig) en beschermd
tegen waterstralen uit alle
richtingen.

Elke gebarsten
veiligheidsafdekking moet
worden verrangen. Stel het
product bij een beschadiging
onmiddelijk buiten werkung en
neem contact op met het
opgegeben serviceadres.

Niet geschikt voor het verlichten van ruimtes

Detectiebereik

Detectiehoek

Voer de verpakking en het product op milieuvriendelijk wijze af!

Milieuschade door een onjuiste afvoer van de batterijen/ accu's!

Verpakking van FSC
gecertificierde
houtmix

Met het CE-keurmerk bevestigt de fabrikant dat dit product voldoet aan de geldende Europese richtlijnen.

- Beoogd gebruik

Produkt jest przyznaczony do Het product is bedoeld als automatische verlichting buitenshuis (bijv. in de tuin, op het terras enz.). Het product mag nicht binnenshuis worden gemonteerd, sondern de accu dan nicht kan worden opgeladen. Het product is nicht geschikt als kamerverlichting in huishoudens. Dit product is enkel bedoeld voor huishoudelijk gebruik. Elk ander gebruik dan hierboven beschreiben en elke wijziging aan het product zijn Niet tegetstaan en vormen een möglichke oorzaak van materiele schade of zelfs persoonlijk letsel. De fabrikant of de verkoper is Niet aanspraelijk voor schade die is ontstaan door nicht-beoogd of verkeerd gebruik.

- Leveringsomvang

Model 1262-B

1 x led-schijnwerper op zonne-energie met bewegingsmelder
1 x montagematerialiaal (2x pluggen en 2x schroeven)
1x gebruiksaanwijzing

Model 1262-S

1 x led-schijnwerper op zonne-energiemet bewegingsmelder
1 x afstandhouser
1 x montagematerialiaal (2x pluggen en 5x schroeven)
1 x gebruiksaanwijz ing

- Beschrijving van de onderdelen

1 Ledmodule
Zonnepaneel
3 Geleidegaten
4 Bewegingsmelder
5 Schakelaar
6 Draaiknop schijnwerper

Schroef
8 Pluggen
9 Afstandhouser (1262-S)
Draaiknop afstandhouser (1262-S)
11 Schroef (1262-S)
12 Geleidegaten afstandhouser (1262-S)

Ingangsspanning (schijnwerper):

3,7V- -，5W

Zonnepaneel:

300 mA, maks. 1,5 W

Li-ion-accu (18650):

3,7V-

1500 mAh

(verbvaar door

gespecialiseerd personnel)

Lichtbron:

56x leds

(niet vervangbaar)

Bewegingsmelder:

Detectiebereik:

max. 10m

Detectiehoek: ca. 120^

Lichtstroom:

max. 450 lm

Kleurtemperatuur:

6500 K (koudwit)

Aanbevolen

ca. 2-4 m

installatiehoogte:

Afmetingen van de

ca. 20 × 14 × 4 ~cm

schijnwerper (incl.

(model 1262-B)

wandhouser):

ca. 33 × 11 × 4 ~cm

m - 1 0 ;

(model 1262-S)

Maximaal

Veiligheidsinstructies

Veiligheidsinstructies

WAARSCHUWING!

LEVENSGEVAAR EN RISICO OP ONGEVALLEN VOOR KLEUTERS

EN KINDEREN! Laat kinderen nooit zonder toezicht acheer met het verpakkingsmaterial. Er bestaat verstikkingsgevaar door het verpakkingsmaterial. Kinderen anderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het product.

Dit product kan worden gebruikt door kinderen vanaf 8aar, evenals door personen met verminderde fysieke, zintuiglijke of mentale vermogens of met een gebrek aan ervaring en kennis, indien zich onder toezicht staan of instructies hebben gekreten over een veilig gebruik van het apparaat en begrijpen welke gezaren er kuren optreden. Kinderen mogen Niet met het product spelen. Reinigings- en onderhoudswerkzaamheden mogen Niet door kinderen worden uitgevoerd als ze Niet onder toezicht staan.
Gebruik het product Niet wanneer u een beschadiging vaststelt.
- De fabrikant/verdeler van dit product aanvaardt geen aansprakelijkheid voor letsel of schade als gevolg van een onjuiste montage/een onjuist gebruik.
Dompel het product nooit onder in water of andere vloeistoffen.
Houd het product uit de buurt van open vuur en hete oppervlakken.
- De ledmodule is nicht verwangbaar.
- De leds können nicht worden verrangen.
Wonneer de lichtbron het einde van haar levensduur heeft bereikt,要去 het volledige product worden verrangen.
LEVENSGEVAAR! Houd kinderenijdens de montage uit de buurt van het werkgebied. De verpakkingsinhoud omvat meerdere schroeven en andere kleine

onderdelen. Deze kunnen na inslikken of inhaleren levensgevaarlijk zichn.

Veiligheidsvoorschriften voor batterijen/accu's

■ LEVENSGEVAAR! Bewaar batterijen/ accu's buiten het bereik van kinderen. Raadpleeg onmiddelijk een arts wanner iemand batterijen of accu's heeft ingeslikt!
AANWIJZING! De batterij kan worden verrangen door gespecialiseerd personeel.

EXPLOSIEGEVAAR! Probeer

noonit om nied-oplaadbare batterijen op te laden. Sluit de

batterijen/accu's nicht kort en/of open zeniet. Hierdoor konnen ze oververhitten, vlam vatten of exploderen.

Gooi batterijen/accu's nooit in vuur of water.
Stel batterijen/accu's nooit bloot aan mechanische belasting.

Risico op lekkage van batterijen/accu's

Stel batterijen/accu's Niet bloot aan extreme omstandigheden en temperaturen, zoals radiatoren/directe zonnestralen.
Vermijd contact met huid, ogen en slijmvliezen! Spoel bij contact met accuzuur de betreffende plekken onmiddelijk met overvloedig schoon water en raadpleeg onmiddelijk een arts!

DRAAG VEILIGHEIDSHANDSCHOENEN! Ultelopen of

beschadigde batterijen/accu's

kunnen bij aanraking met de huid brandwonden veroorzaken. Draag waarom in dit geval geschikte veiligheidshandschoenen.

Wanneer de batterijen zijn uitgelopen, dient u deze onmiddelijk uit het product te verwijderen om beschadigingen te voorkomen.

- Montage

Aanwijzing: verwijder alle verpakkingsmaterial van het product. Beslis voor de montage waar u het product wilt installeren. Vergewis u er voor het boren van de bevestigingsgaten van dat u op de boorplek Niet in gas-, water- of elektriciteitsleidingen kunt boren of deze op een andere manier zou+kennen beschaden. Gebruik een boormachine om de gaten in de muur te boren. Neem deeiligheidsinstructies in de gebruiksaanwijzingen eneiligheidsinstructies van de boormachine in acht. Anders loopt u het risico door een elektrische schok te worden verwond of gedood.

Aanwijzing: het meegeleverde montagematerialiaal is geschikt voor normalaal, stevig metselwerk. Informeer u erover welk montagematerialiaal geschikt is voor de door u gekozen montageondergrond. Informeer u hier eventueleel over bij een professional.

Let bij de keuze van de montageplaats op de volgende dingen:

Zorg ervoor dat het product het gewenste gebied verlicht. Zorg ervoor dat de bewegingsmelder 4 het gewenste bereik detecteert.
De bewegingsmelder heeft een detectiebereik van max. 10 meter, bij een detectiehoek van ca. 120^
Zorg ervoor dat de bewegingsmelder 4's nachts Niet door straatverlichting worden verlicht. Dit kan de werkig belemmeren.
De aanbevolen montagehoogte bedraagt 2 tot 4m .Monteer de schijnwerper indien mogelijk op een vuil- en stofvrije plaats, beschermd gegen regen en andere weersinvloeden (bijv. onder een afdak).

Aanwijzing: het zonnepaneel ② functioneert het best met directe straling van

dezon.Ookeen gedeeltelijke beschaduwing van het zonnepaneel overdag kan het oplaadproces aanzienlijk belemmeren.

Richting:

Optimaal is een positionering maar het zuiden. Kies veeleer een positiOnering met een lichte afwijkng maar het westen dan een lichte afwijking maar het oosten.

Schijnwerper monteren

Teken de posities van de geleidegaten 3 (zie afb. A) over op de montageplaats op de muur.
Boor twee gaten (6 mm) en plaats de bijbehorende pluggen 8 (zie aff. C en G).
- Schroef de schroeven [7] in de pluggen [8] en LAST ca. 3 mm planta:tussen schroefkop en montagewand (zie afb. C).
Beweeg de geleidegaten [3] over de schroeven en druk de schijnwerper langus de geleiding om deze te bevestigen (zie afb. C).
Pas indien nodig de afstand van de schroeven tot het montageoppervlak aan om een goede bevestiging van de schijnwerper tebekomen.

Model 1262-S met afstandhouser monteren

U hebte de möglichkeidom het model 1262-S (zie afb. E) met afstandhouder temonteren (voor een montage zonder afstandhouder: zie boven).

□ Schroef de afstandhouser met de schroeven vast op de schijnwerper (zie afb. F).
Schroef de afstandhouser vast aan de muur, waar bij u de schroeven 7 door geleidegaten 12 in de pluggen 8 steekt en deze vast aanhaalt (zie afb. G).

Schijnwerper/zonnepaneel richten

De schijnwerper kan horizontaal (boven/onder) in een hoek tot 180^ worden gericht (zie afb. D).

Zet beide stergrepen van de schijnwerper 6 los om de schijnwerper in te stellen (zie afb.B).
Bij de gewenste positie draaat u de stergrepen wee vast. Gebruik indien nodig een schroevendraaier om de schroef van de stergreep gegen te houden (Vanwege de constructie is het gebruik van een haakse schroevendraaier aanbevolen.).

Model 1262-S met afstandhouserichten

De schijnwerper kan horizontaal (boven/onder) in een hoek tot 180^ worden gericht (zie afb. H).

Zet de draaiknop van de afstandhouser los om de hoogte van de schijnwerper in te stellen (zie aff. H).
Bij de gewenste positie draait u de stergreep wee ter vast.
Zet de stergreep van de schijnwerper 6 los om de hoek in te stellen (zie afb. H).
Bij de gewenste positie draait u de stergreep waar vast. Gebruik indien nodig een schroevendraier om de schroef van de stergreep gegen te houden (Vanwege de constructie is het gebruik van een haakse schroevendraier aanbevolen.).

Aanwijzing: de bewegingsmelder heeft een detectiehoek van max. 120^

Let erop dat de bewegingsmelderrecht op het door u gewenste detectiebereik is gericht.

Aanwijzing: zorg ervoor dat het oppervlak van het zonnepaneel 2 nicht vuil is, zodate een optimale werkung kan worden gegarandeerd.

Accu opladen

De accu worden in elke modus opgeladen. De accu worden aanvankelijk het beste opgeladen wanner het product isuitgeschakeld.

Aanwijzing: na 7 tot 8 uur met goede zonnesschijn is de accu opgeladen. De duur van het oplaadproces is afhankelijk van de laadstatus van de accu en de kwaliteit van de zoinstraling.

Bediening

Het product kan in drie verschillende modi worden gebrukt. Deze können met de schakelaar 5 worden ingesteld.

Aanwijzing: het zonnepaneel schakelt het product bij schemering of donkerheid in in de door u ingestelde modus.

Aanwijzing: het opladen van de accu via het zonnepaneel is Niet afhankelijk van welke modus is geselecteerd. Het opladen gebeurt.altijd.

Modus 1

Druk gedurende 3 seconden op de schakelaar [5] om over te schakelen waar Modus 1'.
De schijnwerperlicht1keer volledig op en brandtervolgens continu met verminderde helderheid.
Wanner de bewegingsmelder een beweging binnen het detectiebereik detecteert, begint de schijnwerper met volle helderheid te branden.
Na ca. 15 seconden brandt des schijnwerper weeer met verminderde helderheid.

Modus 2

Druk nogmaals op de schakelaar [5] om over te schakelen maar, Modus 2'.
Hetlichtknippert2keeren schakelt nervolgensuit.
Wanneer de bewegingsmelder een

beweging binnen het detectiebereik
detecteert, begint de schijnwerper met volle
helderheid te branden.

Na ca. 15 seconden worden het Licht waaruitgeschakeld.

Modus 3

Druk nogmaals op de schakelaar 5 om over te schakelen maar, Modus 3^
Hetlichtknippert3keer.De schijnwerperlicht op met verminderdehelderheid. Debewegingsmelder is hierbij inactief.

Schijnwerper uitschakelen

Druk nog een vierde keer op de schakelaar 5 om de schijnwerper uit te schakelen.

Fouten oplossen

Fout
Oorzaak
O = Oplossing

= Het product goats nicht aan.
= Het product is uitgeschakeld.
= Druk op de schakelaar [5] om het product in te schakelen (zie hoofdstuk, Bediening').

= De lamp flickkert.
= De accu is bijna leeg.
= Laad de accu op (zie hoofdstuk „Accu opladen").

- Reinigen en opbergen

Schakel het product uit als u het Niet gebruikt, of als u dit wilt opbergen en/of reinigen.
□ Controller de bewegingsmelder 4 en het zonnepaneel 2 regelmatig op verruiling. Verwijder de verruilingen, voor het waarborgen van een probleemloze werkking van het product.
Houd het product, in het bijzonder het zonnepaneel, in de winter vrij van sneeuw en ijs.

Gebruik voor het reinigen alleen een droge, rafelvrije doek. Bij sterke verruiling maakt u de doeklicht vochtig.

Recycling

Let bij het scheiden van afval op de
markering op de
verpakkingsmaterialen. Deze+zijn
gemarkeeerd met afkortingen (a) en
nummers (b) met de volgende
betekenis:

1-7: kunststoffen

20-22: papier en karton

80-98: samengestelde materialen

Het product en de

verpakkingsmaterialien zijn recyclebaar. U dient deze voor een betere afvalverwerking te scheiden. Het Triman-Logo geldt alleen voor Frankrijk.

Informatie over de afvalverwijdering van het afgedankte product is verzrijgbaar bij uw gemeente of stad.

Gooi het afgedankte product, ter bescherming van het milieu, Niet weg met het huishoudelijk afval, maar lever het in voor een vakkundige recycling. Voor informatatie over inzamelpunten en de openingstijden hiervan kut u terecht bij uw gemeente.

Defecte of afgedankte accu's要去 volgens Richtlijn 2006 / 66 / EG en de bijbehorende wijzigingen worden gerecycled. Accu's en/of het product inleveren bij hiervoor beschikkbare inzamelpunten.

Mileuschade door een onjuiste afvoer van de accu's!

Accu's mogen nicht met het huisvuil

worden meegegeven. Ze können gifting zware metalen*) bevatten en vallen onder het gevaarlijk afval. Batterijen en accu's die

niet vast in het apparaat�zijn ingebouwd, moeten voor de afvalverwijdering uit het apparaat worden genomen en apart worden afgevoerd. Gelieve batterijen en accu's alleen in ontladen toestand in te leveren! Gebruik indien mogelijk accu's in plaats van wegwerpbatterijen.

*) gemarkeerd met: Cd = cadmium, Hg = kwik, Pb = lood

Garantie

Geachte klant, op dit product ontvangt u 3 waar garantie vanaf de aankoopdatum. In geval van gebreken hebt u wettelijk rechten tegenover de verkoper van het product. Deze wettelijk rechten worden nicht beperkt door once hieronder weergegeven garantie.

Garantiebepalingen

De garantietermijn begint op de aankoopdatum. Gieveuw originele kassaticket goed te bewaren. Dit heb u nodig als bewijs van aankoop. Indien er zich binnen drieIRR na de aankoopdatum van dit product een materiaal- of fabricagebout voordoet, wordt het product -aar onsze keuze -door ons Gratis voor u hersteld of verrangen, of krijt u het aankoopbedrag terugbetaaald. Deze garantie veronderstelt dat binnen de driejarige termijn zowel het defecte toestel als het aankoopbewijs (kassaticket) worden voorgelegd en schriftelijk wordt beschreiben wat het gebrek precies inhoudt en wanner dit is opgetreden. Wanner het defect door once garantie wordt gedekt, krijt u het herstelde product of een nieuw exemplaar terug.Met de herstelling of de vervanging van het product begint er geen{nieuwe garantietermijn te lopen.

Garantietijd en wettelijk garantieclaims

De garantietijd worden Niet verlangd door de garantieverlening. Dit geldt ook voor

vervangen of herstelde onderdelen.

Eventuel reeds bij de aankoop bestaande schade en gebreken要去en onmiddelijk na het uitpakken worden gemeld. Voor reparations na afloop van de garantieperiode worden kosten in rekening gebracht.

Omvang van de garantie

Het toestel verw zorgvuldig geproduedervolgens strenge kwaliteitsrichtlijnen en wardvoorafgaand aan de levering nauwgezefgecontroleerd. De garantie geldt voormaterial- of fabricagefouten. Deze garantie geldt Niet voor productonderdelen dieonderhevig zich aan normale slijtage en bijgevolg+kunnen worden beschouwd alsslijtageonderdelen, noch voorbeschadigingen aan breekbare onderdelen, bijv. schakelaars, accu's of onderdelen vanglas.Deze garantie vvert wanner hetproduct opzettelijk weed Beschadigd, noidelmatigweed gebruikt of wanner eronderhoud aan het product weed uitgevoerd. Voor een doelmatig gebruik van het productmoeten alle in de handleiding vermeldeinstructies stipt worden opgevolgd.Toepassingen handelingen die in dehandleiding worden afgeraden of waarvoor in de handleiding wordt gewaarschuwd, moeten absoluut worden vermeden. Hetproduct is enkel bestemd voor privegebruiken Niet voor commercieel gebruik. Bijmisbruik en Niet-doelmatige omgang,gebruik van geweld of bij ingrepen die nichtdoor once geauthoriseerde servicepuntewerden uitgevoerd, vervalt de garantie.

Afhandeling in geval van garantie

Om een snelle verwerking van uw vraag te verzekeren, houdt u best rekening met volgende Opmerkingen:

Hou bij alle aanvragen het kassaticket en het artikelnummer (bijv. IAN 123456) als bewijs van de aankoop的一面.
Het artikelnummer vindt u terug op het typeplaatje van het product, als gravure op het product, op de voorpagina van uw

handleiding (onderaan links) of op de sticker op deijkenkant of de onderkant van het product.

Indien er zich storingen of andere gebreken voordoen, neemt u eerst Telefonisch of via e-mail contact op met de hieronder vermelde serviceafdeling.
Een als defect geregisteerd product sunt u dan mits bijvoeing van het aankoopbewijs (kassaticket) en de beschrijving van het gebrek en wanner dit is opgetreden, franco versturen maar het aan u meegedeelde serviceadres.

Service

NL BE

Service Belgie

Tel.: [phone]

E-Mail: [e-mail]

IAN 459049_2401

Houd a.u.b. voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 123456) als aankoopbewijs bij de hand.

Een actuele versie van de gebruiksaanwijzing vindt u op: www.citygate24.de

Op www.lidl-service.com kunt u deze en nog vele andere handleidingen en productvideo's, evenals installaesoftware downloaden.

Via de QR-code op de titelpagina kommt u direct op de servicepagina van Lidl (www. lidl-service.com) terecht en=kunt u door het invoeren van het artikelnummer (IAN) 123456_7890 uw gebruiksaanwijzing openen.
