GEBRUIKSAANWIJZING MAGICSAFE MSG 150 DOMETIC

Gasalarm Montagehandleiding en gebruiksaanwijzing. . . . . . . . . . . . . . . . . . 81

MSG150 Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

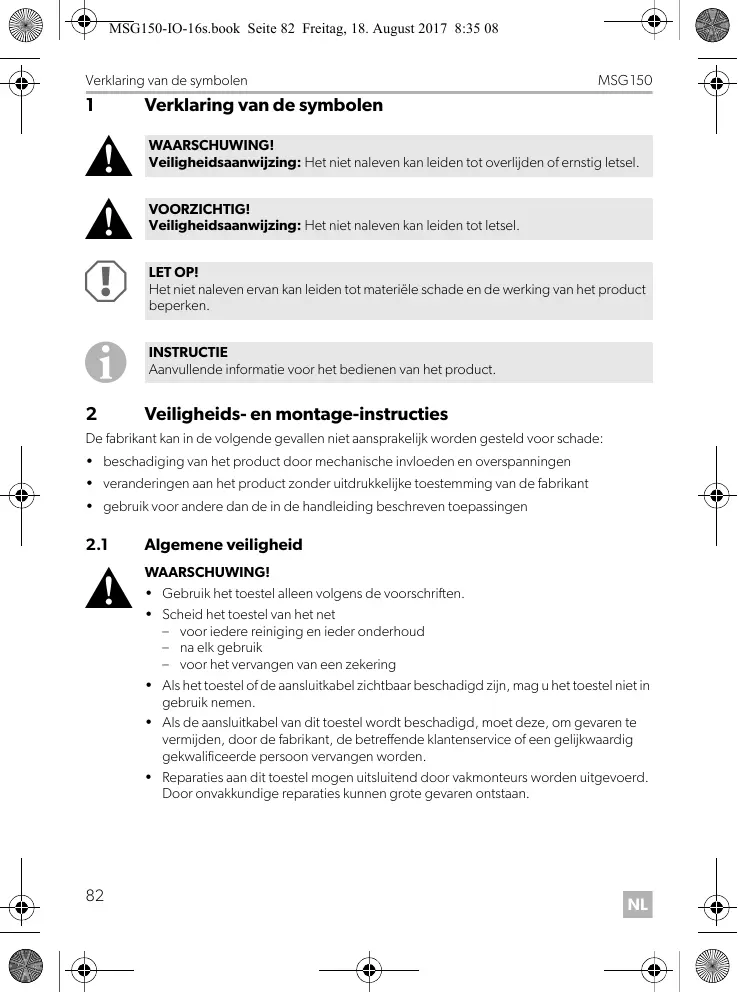

Verklaring van de symbolen

Verklaring van de symbolen WAARSCHUWING! Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel. VOORZICHTIG! Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel. LET OP! Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.

I INSTRUCTIE Aanvullende informatie voor het bedienen van het product.

Veiligheids- en montage-instructies

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade: • beschadiging van het product door mechanische invloeden en overspanningen • veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant • gebruik voor andere dan de in de handleiding beschreven toepassingen

WAARSCHUWING! • Gebruik het toestel alleen volgens de voorschriften. • Scheid het toestel van het net – voor iedere reiniging en ieder onderhoud – na elk gebruik – voor het vervangen van een zekering • Als het toestel of de aansluitkabel zichtbaar beschadigd zijn, mag u het toestel niet in gebruik nemen. • Als de aansluitkabel van dit toestel wordt beschadigd, moet deze, om gevaren te vermijden, door de fabrikant, de betreffende klantenservice of een gelijkwaardig gekwalificeerde persoon vervangen worden. • Reparaties aan dit toestel mogen uitsluitend door vakmonteurs worden uitgevoerd. Door onvakkundige reparaties kunnen grote gevaren ontstaan.

NL MSG150-IO-16s.book Seite 83 Freitag, 18. August 2017 8:35 08

Omvang van de levering • Dit toestel kan door kinderen vanaf 8 jaar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig kunnen gebruiken. Ook dienen ze inzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt. • Elektrische toestellen zijn geen speelgoed! Bewaar en gebruik het toestel buiten het bereik van kinderen. • Er moet toezicht worden gehouden op kinderen om te voorkomen dat ze met het toestel spelen.

A LET OP! • Vergelijk voor de ingebruikneming de spanning op het typeplaatje met de aanwezige energievoorziening. • Trek de stekker nooit aan de aansluitkabel uit het stopcontact. • Bewaar het toestel op een droge en koele plaats.

Veiligheid tijdens gebruik van het toestel

• Gebruik het toestel in voertuigen uitsluitend als de motor uitgezet is. • Gebruik het toestel niet buiten. • Test één keer per maand en na langere rustperioden de werking van het toestel door indrukken van de toets (afb. 8 4, pagina 5).

Omvang van de levering Nr. in afb. 2, pagina 3

Toebehoren/uitbreidingen

Gebruik volgens de voorschriften

Gebruik volgens de voorschriften

MagicSafe MSG150 (artikelnr. 9600000368) is een gasmelder die narcotisch werkende gassen herkent voordat ze beginnen te werken. MSG150 is geconstrueerd voor het gebruik in voertuigen om narcotisch werkende gassen te herkennen, die op ether, chloroform, butaan, ethaan en trichlooretheen gebaseerd zijn.

I INSTRUCTIE Door een spanningsbereik van 10 tot 32 Vg is de gasmelder zowel geschikt voor gebruik in personenauto's als in vrachtwagens.

Technische beschrijving

De gasmelder MSG150 kan op verschillende manieren worden gebruikt om narcotisch werkende gassen te herkennen voordat ze beginnen te werken. De gasmelder bevat een sensor en een akoestische signaalgever en wordt op een 12/24-Vgspanningsbron aangesloten, bijv. op de sigarettenaansteker in voertuigen. Bovendien bevat de gasmelder een intern relais, waarop bijv. een buitensirene of een signaallamp kan worden aangesloten. De aansluitklem voor de relaisaansluiting bevindt zich op de achterkant van de gasmelder (afb. 3, pagina 4). Nr. in afb. 3, pagina 4

U kunt gasmelders op drie manieren gebruiken: • als afzonderlijk toestel • in combinatie met de buitensirene (artikelnr. 9101600008) • in combinatie met de MagicSafe alarminstallatie MS660 of DVS90

Benodigd gereedschap

Voor de montage heeft u de volgende gereedschappen nodig: • rolmaat (afb. 1 1, pagina 3) • center (afb. 1 2, pagina 3) • hamer (afb. 1 3, pagina 3) • set boren (afb. 1 4, pagina 3) • boormachine (afb. 1 5, pagina 3) • schroevendraaier (afb. 1 6, pagina 3)

Neem de volgende instructies in acht bij de keuze van een montageplaats voor de gasmelder: • Let op de lengte van de kabel. • De gasmelder moet in de buurt van de slaapplaats worden gemonteerd en op de hoogte van de matras. ➤ Kies een geschikte montageplaats.

A LET OP! Zorg er voordat u gaat boren voor dat er geen elektrische kabels of andere onderdelen door het boren beschadigd worden.

➤ Houd de montageplaat op de gekozen montageplaats en markeer de beide boorpunten (afb. 5, pagina 5). ➤ Schroef de montageplaat met de beide plaatschroeven vast (afb. 6, pagina 5). ➤ Steek de gasmelder op de montageplaat (afb. 7, pagina 5). ➤ Steek de stekker van de gasmelder in de bus van uw 12/24-Vg-spanningsvoorziening. ✓ De groene led op de gasmelder (afb. 8 1, pagina 5) knippert ongeveer 10 min. De sensor wordt op bedrijfstemperatuur gebracht. Als de groene led continu brandt, is de gasmelder bedrijfsklaar.

Gasmelder aansluiten

Gasmelder aansluiten

Als afzonderlijk toestel

Als u de gasmelder als afzonderlijk toestel gebruikt, kunt u het ofwel • via de 12/24-Vg-stekker inschakelen • via de als toebehoren verkrijgbare extra schakelaar RV-AMP-SW (toebehoren) inschakelen, als er geen 12/24-Vg-stopcontact in de buurt van de slaapplaats aanwezig is. Gasmelder via de 12/24-Vg-stekker aansluiten ➤ Steek de 12/24-Vg-stekker in een stopcontact dat geschikt is voor 12/24-Vg-continuplus. Dit stopcontact moet met de voertuigaccu verbonden zijn. ✓ Er klinkt een akoestisch signaal en de groene led (afb. 8 1, pagina 5) knippert ongeveer tien minuten. Ondertussen voert de gasmelder een systeemtest uit en wordt de sensor op bedrijfstemperatuur gebracht. Gasmelder met vaste bedrading aansluiten Als u de gasmelder met vaste bedrading wilt aansluiten en via de extra schakelaar RV-AMP-SW wilt inschakelen, gebruik dan het schakelschema afb. 9, pagina 6. ➤ Scheid de 12/24-Vg-stekker van de kabel. ➤ Verwijder ongeveer 10 cm van de buitenisolatie aan het einde van de kabel. ➤ Verbind de zwarte, gele en oranje kabel steeds met de carrosseriemassa (klem 31). ➤ Verbind de rode leiding met de uitgang van de extra schakelaar RV-AMP-SW. ➤ Verbind de ingang van de schakelaar via een 1-A-zekering met de pluspool van de accu.

In combinatie met de buitensirene (artikelnr. 9101600008)

Als u de gasmelder in combinatie met de buitensirene wilt aansluiten, gebruik dan het schakelschema afb. 0, pagina 6. Buitensirene monteren De buitensirene kan in de motorruimte gemonteerd worden. Let er bij de montage op dat de montageplaats • niet binnen spatwaterbereik ligt • niet in de buurt van de uitlaat ligt • niet vanaf de onderkant toegankelijk is om sabotage van buiten te verhinderen ➤ Monteer de buitensirene met de geluidstrechter naar onderen.

NL MSG150-IO-16s.book Seite 87 Freitag, 18. August 2017 8:35 08

Gasmelder aansluiten

Alarmsirene aansluiten

I INSTRUCTIE Indien uw voertuig in het montagebereik geen 12-Vg-continuplusleiding heeft, kunt u de ingang ook via een 1-A-zekering aan de extra accu aansluiten.

➤ Verbind de zwarte kabel van de sirene met de carrosseriemassa (klem 31). ➤ Verbind de rode kabel van de sirene met het relaiscontact 2 (afb. 3 2, pagina 4). ➤ Verbind het relaiscontact 1 (afb. 3 1, pagina 4) met 12-Vg-continuplus. De leiding moet met een 1-A-zekering zijn beveiligd.

In combinatie met een alarminstallatie MS660 of DVS90

Als u de gasmelder in combinatie met • de alarminstallatie MS660 wilt aansluiten, gebruik dan het schakelschema afb. a, pagina 7 • de alarminstallatie DVS90 wilt aansluiten, gebruik dan het schakelschema afb. b, pagina 8

A LET OP! Als u MagicSafe MSG150 met de alarminstallatie DVS90 combineert, moet u de software van de alarminstallatie als volgt configureren: • Stel de uitgang 2.6 in op „Status-scherp” en de ingang 2.5 op „Activeer”.

Gasmelder met MS660 ➤ ➤ ➤ ➤

Scheid de 12-Vg-stekker van de kabel. Verwijder ongeveer 10 cm van de buitenisolatie aan het einde van de kabel. Verbind de zwarte kabel met de carrosseriemassa (klem 31). Verbind de gele en de oranje kabel (afb. a, pagina 7) met de witte kabel van de alarminstallatie (klem 15, 15-polige stekker). ➤ Verbind de rode kabel met 12-Vg-continuplus. De kabel moet met een 1-A-zekering zijn beveiligd. ➤ Als de gasmelder ook als hoofdalarm op het externe alarmsysteem MS660 moet worden geschakeld, sluit u – het relaiscontact 1 (afb. a, pagina 7) op carrosseriemassa (klem 31) aan en – het relaiscontact 2 (afb. a, pagina 7) op de grijs/witte leiding (klem 4, 9-polige stekker) van de alarminstallatie aan.

Gasmelder met DVS90 ➤ ➤ ➤ ➤

Scheid de 12/24-Vg-stekker van de kabel. Verwijder ongeveer 10 cm van de buitenisolatie aan het einde van de kabel. Verbind de zwarte, gele en oranje kabel met de carrosseriemassa (klem 31). Verbind de rode kabel met de groen/gele kabel (P2, klem 6) (afb. b, pagina 8). De kabel moet met een 1-A-zekering zijn beveiligd. ➤ Als de gasmelder ook als hoofdalarm op het externe alarmsysteem DVS90 moet worden geschakeld, sluit u – het relaiscontact 1 (afb. b, pagina 8) op carrosseriemassa (klem 31) aan en – het relaiscontact 2 (afb. b, pagina 8) op de zwart/grijze kabel (P2, klem 5) van de alarminstallatie aan.

MagicSafe MSG150 bedienen

Om valse alarmen door koken, gebruik van deodorants, sterke tabak- of alcoholconsumptie te vermijden, moet het voertuig voor het slapen eerst goed geventileerd worden en de gasmelder daarna ingeschakeld worden. Nr. in afb. 8, pagina 5

Groene LED De groene led knippert 10 min. lang, nadat de gasmelder op spanning is aangesloten of via de extra schakelaar RV-AMP-SW is ingeschakeld. Terwijl de LED knippert, wordt de sensor op bedrijfstemperatuur gebracht. Als de groene led continu brandt, is de gasmelder bedrijfsklaar.

Oranje LED De oranje LED brandt, als er een storing optreedt.

Rode LED (alarm) De rode LED knippert, als er een alarm is geactiveerd. Bovendien klinkt er een sirenetoon als akoestisch alarmsignaal. (zie ook hoofdstuk „Alarm” op pagina 89.)

Toets Deze toets dient als testtoets en als mute-schakelaar. Testtoets ➤ Druk deze toets één keer per maand in of na langere rustperioden om de werking te controleren. ✓ De oranje en de rode LED knipperen en er klinkt een sirenetoon. Mute-schakelaar ➤ Druk de toets in als u de signaaltoon tijdens een alarm wilt uitzetten. ✓ De rode led blijft knipperen en om de 45 sec klinkt een korte signaaltoon. Vervolgens wordt de installatie weer scherp geschakeld.

MSG150 als afzonderlijk toestel of in combinatie met de buitensirene (artikelnr. 9101600008) inschakelen ➤ Steek de 12/24-Vg-stekker in een stopcontact of schakel de gasmelder via de extra schakelaar RV-AMP-SW in. ✓ Er klinkt een akoestisch signaal en de groene led (afb. 8 1, pagina 5) knippert ongeveer tien minuten. Ondertussen voert de gasmelder een systeemtest uit en wordt de sensor op bedrijfstemperatuur gebracht. Als er een alarm optreedt, klinkt er een akoestisch signaal via de interne sirene en gaat de rode led (afb. 8 3, pagina 5) branden. Indien de buitensirene is aangesloten, klinkt er bovendien een akoestisch alarm via de buitensirene. ➤ Om het interne alarm te onderbreken, drukt u op de toets (afb. 8 4, pagina 5). MSG150 in combinatie met MS660 of DVS90 inschakelen ➤ Schakel de alarminstallatie MS660 of DVS90 zoals gebruikelijk in: Bedien op de afstandsbediening – de onderste toets (MS660) – de sluitertoets van het voertuig- resp. extra handzender (DVS90). ✓ Er klinkt een akoestisch signaal en de groene led (afb. 8 1, pagina 5) knippert ongeveer tien minuten. Ondertussen voert de gasmelder een systeemtest uit en wordt de sensor op bedrijfstemperatuur gebracht. Als er een alarm optreedt, klinkt er een akoestisch signaal via de interne sirene en gaat de rode led (afb. 8 3, pagina 5) branden. Het interne relais schakelt een massasignaal naar de alarmingang van het externe alarmsysteem. Het externe alarmsysteem activeert onmiddellijk een buitenalarm via de knipperlichten en de claxon van het voertuig of de sirene. ➤ Om het interne alarm te onderbreken, drukt u op de toets (afb. 8 4, pagina 5). ➤ Om het externe alarmsysteem te deactiveren, drukt u op de afstandsbediening – op de bovenste toets (MS660) – de openertoets van het voertuig- resp. extra handzender (DVS90).

Ga als volgt te werk als er een alarm gesignaleerd wordt: ➤ Stel onmiddellijk de oorzaak van het alarm vast. ➤ Zorg ervoor dat kinderen en slapende personen het voertuig of de boot verlaten. ➤ Open onmiddellijk alle ramen en deuren. ➤ Vermijd open vuur en zet toestellen met open vuur onmiddellijk uit. ➤ Zet alle toestellen die op gas werken uit. ➤ Vermijd vonkvorming (bedien geen elektrische schakelaars). ➤ Verhelp de oorzaak of verlaat het voertuig of de boot.

Vals alarm De gasmelder is terwille van uw veiligheid zeer gevoelig ingesteld. Daarom reageert de sensor ook op andere gasvormige media. Het gebruik van aërosolen (bijv. drijfgas in sprays), maar ook sterke sigarettenrook, sterke alcoholdampen of damp bij het koken kunnen een alarm activeren, hoewel er geen gas of narcosegas aanwezig is.

Als het toestel niet bedrijfsklaar is (groene LED brandt niet), ga dan als volgt te werk: ➤ Zorg ervoor dat de voedingsspanning 12 of 24 Vg bedraagt. Als de spanning lager is of de spanningtoevoer onderbroken was, functioneert de gasmelder niet. ➤ Controleer de zekering in de stekker, indien de gasmelder via de 12/24-Vg-stekker is aangesloten. Zekering in de 12/24-Vg-stekker controleren In de punt van de stekker bevindt zich ter beveiliging van de gasmelder een smeltzekering. Als de dunne, metalen verbinding in het midden tussen de beide metalen kappen onderbroken is, dan is de zekering defect en moet deze worden vervangen.

A LET OP! Plaats uitsluitend hetzelfde zekeringtype in de stekker. Bij toestelschade, die door het aanbrengen van verkeerde zekeringwaarden ontstaat, is elke aanspraak op garantie en vervanging uitgesloten.

Voor het vervangen van de zekering gaat u als volgt te werk: ➤ Trek de adapter (afb. 4 4, pagina 4) van de stekker. ➤ Draai de schroef (afb. 4 5, pagina 4) uit het bovenste deel van de behuizing (afb. 4 1, pagina 4). ➤ Til voorzichtig het bovenste deel van de behuizing van het onderste deel (afb. 4 6, pagina 4). ➤ Neem de contactpen (afb. 4 3, pagina 4) eruit. ➤ Vervang de defecte zekering (afb. 4 2, pagina 4) door een nieuwe zekering met dezelfde waarde. ➤ Zet de stekker in omgekeerde volgorde weer in elkaar.

NL MSG150-IO-16s.book Seite 91 Freitag, 18. August 2017 8:35 08

Gasmelder verzorgen en onderhouden

Gasmelder verzorgen en onderhouden

A LET OP! Geen scherpe of harde voorwerpen of reinigingsmiddelen bij het reinigen gebruiken. Dit kan het product beschadigen.

➤ Reinig het product af en toe met een vochtige doek.

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw speciaalzaak. Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen: • een kopie van de factuur met datum van aankoop, • reden van de klacht of een beschrijving van de storing.

➤ Laat het verpakkingsmateriaal indien mogelijk recyclen.

M NL Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

1,3 W Bedrijfstemperatuur:

0 °C tot +40 °C Volume signaal:

ca. 85 dB op een afstand van 3 m
