NÁVOD K OBSLUZE MAGICSAFE MSG 150 DOMETIC

Hlásič plynu Návod k montáži a obsluze . . . . . . . . . . 172

Montáž plynového alarmu

V kombinácii s vonkajšou sirénou (tov. č. 9101600008)

Plynový alarm MS660 ➤ ➤ ➤ ➤

Údržba a čistenie plynového alarmu

0 °C až +40 °C Sila signálu:

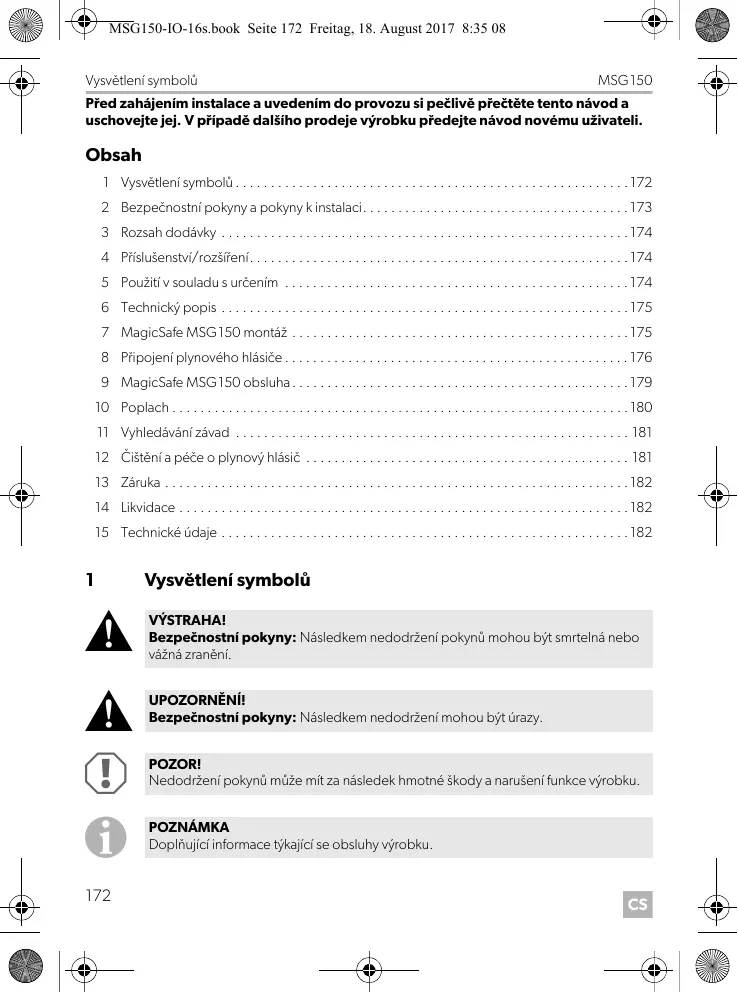

Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli.

VÝSTRAHA! Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.

UPOZORNĚNÍ! Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy. POZOR! Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku. POZNÁMKA Doplňující informace týkající se obsluhy výrobku.

Bezpečnostní pokyny a pokyny k instalaci

Bezpečnostní pokyny a pokyny k instalaci

V následujících případech nepřebírá výrobce žádné záruky za škody: • Poškození výrobku působením mechanických vlivů a přepětí • Změna výrobku bez výslovného souhlasu výrobce • Použití k jiným účelům, než jsou popsány v tomto návodu

VÝSTRAHA! • Používejte přístroj pouze v souladu s jeho určením. • Přístroj odpojte od sítě: – Před každým čištěním a údržbou – Po každém použití – Před výměnou pojistek • V případě, že jsou přístroj nebo přívodní kabel poškozeny, nesmíte výrobek dále používat. • Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k žádnému ohrožení. • Opravy tohoto výrobku smějí provádět pouze odborníci. Nesprávně provedené opravy mohou být zdrojem značných rizik. • Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo osoby s nedostatkem zkušeností a znalostí, pokud budou pod dozorem, nebo pokud byly poučeny o bezpečném použití přístroje a rozumějí nebezpečím, které z použití výrobku vyplývají. • Elektrické přístroje nejsou hračky pro děti! Přístroj používejte a skladujte mimo dosah dětí. • Děti musejí být pod dohledem tak, aby si s výrobkem nehrály.

A POZOR! • Před uvedením do provozu porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení. • Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel. • Přístroj skladujte na suchém a chladném místě.

Bezpečnost za provozu přístroje

• Používejte přístroj ve vozidlech pouze po vypnutí motoru. • Nikdy nepoužívejte přístroj venku. • Jednou za měsíc a po delší odstávce vyzkoušejte funkci přístroje stisknutím tlačítka (obr. 8 4, strana 5).

Rozsah dodávky Č. na obr. 2, strana 3

Č. výrobku 9600000368

Příslušenství/rozšíření

Vnější akustická signalizace

Použití v souladu s určením

MagicSafe MSG150 (výr. č. 9600000368) je plynový hlásič, který rozpoznává plyny s narkotizujícími účinky dříve než dosáhnou účinné koncentrace. Zařízení MSG150 je koncipováno k použití ve vozidlech, aby rozpoznalo plyny s narkotizujícími účinky založené na éteru, chloroformu, butanu, etanu a trichlorethylenu.

POZNÁMKA Díky rozsahu napětí 10 až 32 Vg je plynový hlásič vhodný k použití v osobních i nákladních automobilech.

Plynový hlásič MSG150 má všestranné použití jako výstražné zařízení k identifikaci plynů s narkotizujícími účinky dříve než dosáhnou účinné koncentrace. Plynový hlásič obsahuje snímač a akustickou signalizaci a je připojen ke zdroji napětí 12/24 Vg, např. k zapalovači cigaret ve vozidlech. Kromě toho obsahuje plynový hlásič interní relé, ke kterému může být připojena např. externí akustická signalizace nebo signalizační kontrolka. Připojovací svorka reléové přípojky je umístěna na zadní straně plynového hlásiče (obr. 3, strana 4). Č. na obr. 3, strana 4

Plynový hlásič můžete používat třemi způsoby: • samostatný přístroj • kombinace s vnější akustickou signalizací (výr. č. 9101600008) • kombinace s poplašným zařízením MagicSafe MS660 nebo DVS90

K montáži potřebujete následující nástroje: • Měřidlo (obr. 1 1, strana 3) • Důlčík (obr. 1 2, strana 3) • Kladivo (obr. 1 3, strana 3) • Sada vrtáků (obr. 1 4, strana 3) • Vrtačka (obr. 1 5, strana 3) • Šroubovák (obr. 1 6, strana 3)

Připojení plynového hlásiče

Montáž plynového hlásiče

Při výběru místa montáže plynového hlásiče dodržujte následující pokyny: • Pamatujte na délku kabelu. • Plynový hlásič instalujte v blízkosti prostoru na spaní a do výšky matrace. ➤ Vyberte vhodné místo instalace.

A POZOR! Dříve než vyvrtáte otvory zkontrolujte, zda nebudou vrtáním poškozeny elektrické kabely nebo jiné součásti.

➤ Přidržte montážní desku na vybraném místě montáže a označte dva body pro otvory (obr. 5, strana 5). ➤ Pevně přišroubujte montážní desku dvěma šrouby do plechu (obr. 6, strana 5). ➤ Nasaďte plynový hlásič na montážní desku (obr. 7, strana 5). ➤ Zapojte zástrčku plynového hlásiče do zdířky napájení 12/24 Vg. ✓ Zelená LED na plynovém hlásiči (obr. 8 1, strana 5) bliká zhruba po dobu 10 min. Snímač se zahřívá na provozní teplotu. Jakmile zelená LED svítí trvale, je plynový hlásič připraven k použití.

Připojení plynového hlásiče

Pokud budete plynový hlásič používat jako samostatný přístroj, můžete jej zapnout • pomocí zástrčky 12/24 Vg • pomocí přídavného spínače RV-AMP-SW (příslušenství), pokud není ve spacím prostoru žádná zásuvka 12/24 Vg. Připojení plynového hlásiče pomocí zástrčky 12/24 Vg ➤ Zapojte zástrčku 12/24 Vg do zásuvky, která je napájena trvalým kladným 12/24 Vg. Tato zásuvka musí být připojena k baterii vozidla. ✓ Zazní akustický signál a po dobu zhruba desíti minut bliká zelená LED (obr. 8 1, strana 5). Během této doby provádí plynový hlásič systémový test a snímač se zahřívá na provozní teplotu.

CS MSG150-IO-16s.book Seite 177 Freitag, 18. August 2017 8:35 08

Připojení plynového hlásiče

Pevné připojení plynového hlásiče Pokud chcete provést pevné připojení plynového hlásiče a zapínat jej pomocí přídavného spínače RV-AMP-SW, použijte schéma zapojení obr. 9, strana 6. ➤ Odpojte zástrčku 12/24 Vg od kabelu. ➤ Odstraňte asi 10 cm vnější izolace na konci kabelu. ➤ Připojte černý, žlutý a oranžový kabel s kostrou karoserie (svorka 31). ➤ Spojte červený vodič s výstupem přídavného spínače RV-AMP-SW. ➤ Připojte vstup spínače s použitím pojistky 1 A ke kladnému pólu baterie.

Kombinace s vnější akustickou signalizací (výr. č. 9101600008)

Pokud si přejete provést připojení plynového hlásiče v kombinaci s vnější akustickou signalizací, použijte schéma zapojení obr. 0, strana 6. Montáž vnější akustické signalizace Vnější akustickou signalizaci můžete namontovat do prostoru motoru. Místo montáže musí splňovat tyto požadavky: • Nesmí být v oblasti ohrožené odstřikující vodou • Nesmí být v blízkosti výfukového systému • Nesmí být přístupné ze spodní strany tak, aby nebyla možná sabotáž zvenčí ➤ Namontujte vnější akustickou signalizaci amplionem směřující dolů. Připojení poplašné sirény

I POZNÁMKA Pokud nemá vozidlo v montážní oblasti přípojku s trvalým kladným vodičem 12 Vg, můžete vstup připojit také pomocí pojistky 1 A k baterii vozidla.

➤ Připojte černý kabel akustické signalizace s kostře karoserie (svorka 31). ➤ Propojte červený kabel akustické signalizace s reléovým kontaktem 2 (obr. 3 2, strana 4). ➤ Propojte reléový kontakt 1 (obr. 3 1, strana 4) s trvalým kladným pólem 12 Vg. Vodič musí být zajištěn pojistkou o hodnotě 1 A.

Připojení plynového hlásiče

Kombinace s poplašným zařízením MagicSafe MS660 nebo DVS90

Pokud si přejete připojit plynový hlásič v kombinaci • s poplašným zařízením MS660, použijte schéma zapojení obr. a, strana 7 • s poplašným zařízením DVS90, použijte schéma zapojení obr. b, strana 8

A POZOR! Pokud kombinujete MagicSafe MSG150 s poplašným zařízením DVS90, musíte software poplašného zařízení konfigurovat takto: • Přepněte výstup 2.6 na „ostrý režim“ a vstup 2.5 na „spouštěč“.

Plynový hlásič se systémem MS660 ➤ ➤ ➤ ➤

Odpojte zástrčku 12 Vg od kabelu. Odstraňte asi 10 cm vnější izolace na konci kabelu. Připojte černý vodič ke kostře karoserie (svorka 31). Spojte žlutý a oranžový vodič (obr. a, strana 7) s bílým vodičem poplašného zařízení (kolík 15, 15pólová zástrčka). ➤ Propojte červený vodič s trvalým kladným pólem 12 Vg. Vodič musí být zajištěn pojistkou o hodnotě 1 A. ➤ Pokud má být plynový hlásič připojen i jako hlavní poplach k externímu poplašnému zařízení MS660, připojte – reléový kontakt 1 (obr. a, strana 7) ke kostře karoserie (svorka 31) a – reléový kontakt 2 (obr. a, strana 7) k šedému/bílému vodiči (kolík 4, 9pólová zástrčka) k poplašnému zařízení. Plynový hlásič se systémem DVS90 ➤ ➤ ➤ ➤

Odpojte zástrčku 12/24 Vg od kabelu. Odstraňte asi 10 cm vnější izolace na konci kabelu. Připojte černý, žlutý a oranžový vodič ke kostře karoserie (svorka 31). Spojte červený vodič se zeleným/červeným vodičem (P2, kolík 6) (obr. b, strana 8). Vodič musí být zajištěn pojistkou o hodnotě 1 A. ➤ Pokud má být plynový hlásič připojen i jako hlavní poplach k externímu poplašnému zařízení DVS90, připojte – reléový kontakt 1 (obr. b, strana 8) ke kostře karoserie (svorka 31) a – reléový kontakt 2 (obr. b, strana 8) k černému/šedému vodiči (P2, kolík 5) poplašného zařízení.

K zabránění falešného poplachu následkem vaření, použití deodorantů, tabáku nebo alkoholu musíte vozidlo před spaním dobře vyvětrat a teprve potom zapnout plynový hlásič. Č. na obr. 8, strana 5

Zelená LED Zelená LED bliká po dobu asi 10 min. po připojení plynového hlásiče k napětí nebo po zapnutí pomocí přídavného spínače RV-AMP-SW. Zatímco bliká LED, zahřívá se snímač na provozní teplotu. Jakmile zelená LED svítí trvale, je plynový hlásič připraven k použití.

Oranžová LED Oranžová LED svítí, pokud dojde k chybě.

Červená LED (poplach) Červená LED bliká, pokud dojde k poplachu. Navíc zazní akustický poplašný signál sirény (viz též kap. „Poplach“ na stranì 180).

Tlačítko Toto tlačítko slouží jako testovací tlačítko a tlačítko k vypnutí akustické signalizace. Testovací tlačítko ➤ Toto tlačítko stiskněte jednou za měsíc nebo po delších odstávkách ke kontrole funkce. ✓ Oranžová a červená LED blikají a zazní akustická signalizace. Tlačítko vypnutí zvuku ➤ Stiskněte tlačítko, pokud si přejete během poplachu vypnout akustickou poplašnou signalizaci. ✓ Červená LED bliká i nadále, a za 45 s zazní krátká akustická signalizace. Následně se zařízení zapne do ostrého režimu.

Zapojení MSG150 jako samostatného přístroje nebo v kombinaci s vnější akustickou signalizací (výr. č. 9101600008) ➤ Zapojte zástrčku 12/24 Vg? do zásuvky nebo zapněte plynový hlásič pomocí přídavného spínače RV-AMP-SW. ✓ Zazní akustický signál a po dobu zhruba desíti minut bliká zelená LED (obr. 8 1, strana 5). Během této doby provádí plynový hlásič systémový test a snímač se zahřívá na provozní teplotu. Pokud dojde k poplachu, zazní akustická signalizace z interní sirény a rozsvítí se červená LED (obr. 8 3, strana 5). Pokud je připojena vnější akustická signalizace, zazní navíc akustický poplach z vnější akustické signalizace. ➤ K přerušení interního poplachu stiskněte tlačítko (obr. 8 4, strana 5).

Zapnutí MSG150 v kombinaci s MS660 nebo DVS90 ➤ Zapněte poplašné zařízení MS660 nebo DVS90 jako obvykle: Na dálkovém ovladači stiskněte – spodní tlačítko (MS660) – tlačítko zamykání na ovladači od automobilu nebo na přídavném ručním ovladači (DVS90). ✓ Zazní akustický signál a po dobu zhruba desíti minut bliká zelená LED (obr. 8 1, strana 5). Během této doby provádí plynový hlásič systémový test a snímač se zahřívá na provozní teplotu. Pokud dojde k poplachu, zazní akustická signalizace z interní sirény a rozsvítí se červená LED (obr. 8 3, strana 5). Interní relé přepne signál kostry na vstup poplachu externího poplašného zařízení. Externí poplašné zařízení aktivuje ihned externí poplach prostřednictvím ukazatelů změny směru jízdy na vozidle a klaksonu vozidla nebo sirény. ➤ K přerušení interního poplachu stiskněte tlačítko (obr. 8 4, strana 5). ➤ K deaktivaci externího poplašného zařízení stiskněte na dálkovém ovládání – horní tlačítko (MS660) – tlačítko odemykání na ovladači od automobilu nebo na přídavném ručním ovladači (DVS90).

Při signalizaci poplachu postupujte takto: ➤ Ihned zjistěte příčinu poplachu. ➤ Zajistěte, aby děti a ostatní spící osoby opustily vozidlo nebo loď. ➤ Ihned otevřete všechna okna a dveře. ➤ Vyvarujte se otevřeného ohně a ihned zhasněte veškeré otevřené plameny. ➤ Vypněte všechny plynové přístroje. ➤ Zabraňte jiskření (nepoužívejte žádné elektrické spínače). ➤ Odstraňte příčinu nebo opusťte vozidlo nebo loď. Falešný poplach Plynový hlásič je z důvodu vaší bezpečnosti nastaven velmi citlivě. Z tohoto důvodu snímač reaguje i na jiná plynná média. Používání aerosolů (např. hnacích plynů ve sprejích), ale i silný tabákový dým, silné alkoholové výpary nebo pára při vaření mohou spustit poplach, i když není přítomen plyn ani omamný plyn.

Pokud není přístroj připraven k provozu (nesvítí zelená LED), postupujte takto: ➤ Zkontrolujte, zda je dostupné napájecí napětí 12 nebo 24 Vg. Pokud je napětí nižší nebo pokud bylo napájení přerušeno, plynový hlásič nefunguje. ➤ Zkontrolujte pojistky v zástrčce, pokud je plynový hlásič připojen pomocí zástrčky 12/24 Vg Kontrola pojistek v zástrčce 12/24 Vg Ve hrotu zástrčky je z důvodu ochrany plynového hlásiče umístěna tavná pojistka. Pokud dojde k přerušení tenkého kovového spoje uprostřed mezi oběma kovovými špičkami, pak je pojistka vadná a musíte ji vyměnit.

A POZOR! Dávejte pozor, abyste použili v zástrčce stejný typ pojistek. Na poškození přístroje, ke kterému dojde následkem použití pojistek o nesprávné hodnotě, se nevztahuje jakákoliv záruka a náhradní plnění.

Při výměně pojistek postupujte takto: ➤ Sundejte ze zástrčky vyrovnávací pouzdro (obr. 4 4, strana 4). ➤ Vyšroubujte šroub (obr. 4 5, strana 4) z horní poloviny pouzdra (obr. 4 1, strana 4). ➤ Opatrně uvolněte horní polovinu pouzdra ze spodní (obr. 4 6, strana 4). ➤ Vyjměte kontaktní kolík (obr. 4 3, strana 4). ➤ Vyměňte vadnou pojistku (obr. 4 2, strana 4) za novou o stejné hodnotě. ➤ Smontujte zástrčku v opačném pořadí.

Čištění a péče o plynový hlásič

A POZOR! Nepoužívejte k čištění žádné tvrdé nebo ostré předměty, může dojít k poškození výrobku.

➤ Příležitostně vyčistěte výrobek zvlhčenou utěrkou.

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci. K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty: • Kopii účtenky s datem zakoupení, • Uvedení důvodu reklamace nebo popis vady.

➤ Obalový materiál likvidujte v odpadu určeném k recyklaci.

M Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

Rozměry (š x v x h):

Rozsah vstupního napětí:

1,3 W Provozní teplota:

0 °C až 40 °C Hlasitost akustického signálu:

cca 85 dB ve vzdálenosti 3 m
