Produkttyp	Gasdetektor
Marke	DOMETIC
Modell	MAGICSAFE MSG 150
Abmessungen (L x H x T)	80 x 156 x 51 mm
Stromversorgung	10-32 V DC
Stromverbrauch	1,3 W
Betriebstemperatur	0 °C bis +40 °C
Lautstärke des Alarms	Ca. 85 dB in 3 m
Schutzart	IP 20
Erkannte Gase	Äther, Chloroform, Butan, Ethan, Trichlorethylen
Leuchtanzeigen	Grüne LED (bereit), orange LED (Störung), rote LED (Alarm)
Funktionen	Erkennung von narkotischen Gasen, akustischer und optischer Alarm, monatlicher Test, Stummschaltung
Anschluss	12/24-V-Steckdose oder feste Verdrahtung mit zusätzlichem Schalter
Zubehörkompatibilität	Außensirene (9101600008), Schalter RV-AMP-SW, Alarmsysteme MS660/DVS90
Pflege	Mit einem feuchten Tuch reinigen; keine Reinigungsmittel verwenden
Garantie	Herstellerstandard, wenden Sie sich an den Kundendienst
Sicherheitshinweise	Nur bei abgestelltem Fahrzeug verwenden; in der Nähe des Schlafbereichs installieren
Lieferumfang	Gasdetektor, Montageplatte, Befestigungsmaterial
Entsorgung	Gemäß den örtlichen Vorschriften recyceln

Häufig gestellte Fragen - MAGICSAFE MSG 150 DOMETIC

Wo installiere ich den Gasdetektor MSG 150?

Installieren Sie den Detektor in der Nähe des Schlafbereichs, in Höhe der Matratze. Wählen Sie einen Ort außerhalb der Reichweite von Kindern und vermeiden Sie Bereiche, die Wasser oder Wärme ausgesetzt sind.

Wie führe ich einen Funktionstest durch?

Drücken Sie einmal im Monat oder nach längerer Nichtbenutzung die Testtaste (Abb. 8, Pos. 4). Die orangefarbene und rote LED blinken und ein akustisches Signal ertönt.

Was tun im Alarmfall?

Keine Panik. Personen evakuieren, Türen und Fenster öffnen, Flammen und Gasgeräte ausschalten. Vermeiden Sie Funken. Wenn möglich, die Ursache beheben oder das Fahrzeug verlassen.

Kann der Detektor einen Fehlalarm auslösen?

Ja, er kann auf Aerosole, starken Tabakrauch, Alkoholdämpfe oder Kochdämpfe reagieren. Lüften Sie das Fahrzeug, bevor Sie es aktivieren.

Wie schalte ich den akustischen Alarm vorübergehend aus?

Drücken Sie während eines Alarms die Stummschalttaste (Abb. 8, Pos. 4). Die rote LED blinkt weiter, nach 45 s ertönt ein kurzes Signal, dann wird das System wieder aktiviert.

Welche Versorgungsspannung wird benötigt?

Der Detektor arbeitet mit 12 V oder 24 V Gleichspannung (Bereich 10-32 V). Er kann an einen Zigarettenanzünder angeschlossen oder direkt an die Batterie angeschlossen werden.

Wie reinige ich den Gasdetektor?

Verwenden Sie ein feuchtes Tuch ohne Reinigungsmittel oder harte Gegenstände. Trennen Sie das Gerät vor der Reinigung vom Stromnetz.

Kann ich den MSG 150 mit einer Außensirene verwenden?

Ja, Sie können die Außensirene (Art.-Nr. 9101600008) an das interne Relais anschließen. Befolgen Sie den Schaltplan in Abb. 10.

Wie ersetze ich die Sicherung im Stecker?

Zerlegen Sie den Stecker (Abb. 4), ersetzen Sie die defekte Sicherung durch eine gleichen Wertes (1 A) und setzen Sie ihn wieder zusammen. Verwenden Sie ausschließlich den Originalsicherungstyp.

Was tun, wenn die grüne LED nicht leuchtet?

Überprüfen Sie die Stromversorgung (12/24 V), die Sicherung im Stecker und ob der Detektor richtig angeschlossen ist. Nach dem Anschließen blinkt die LED 10 Minuten lang und leuchtet dann dauerhaft.

BEDIENUNGSANLEITUNG MAGICSAFE MSG 150 DOMETIC

Montage- und Bedienungsanleitung ... 21

FR

Detecteur de gaz

Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter.

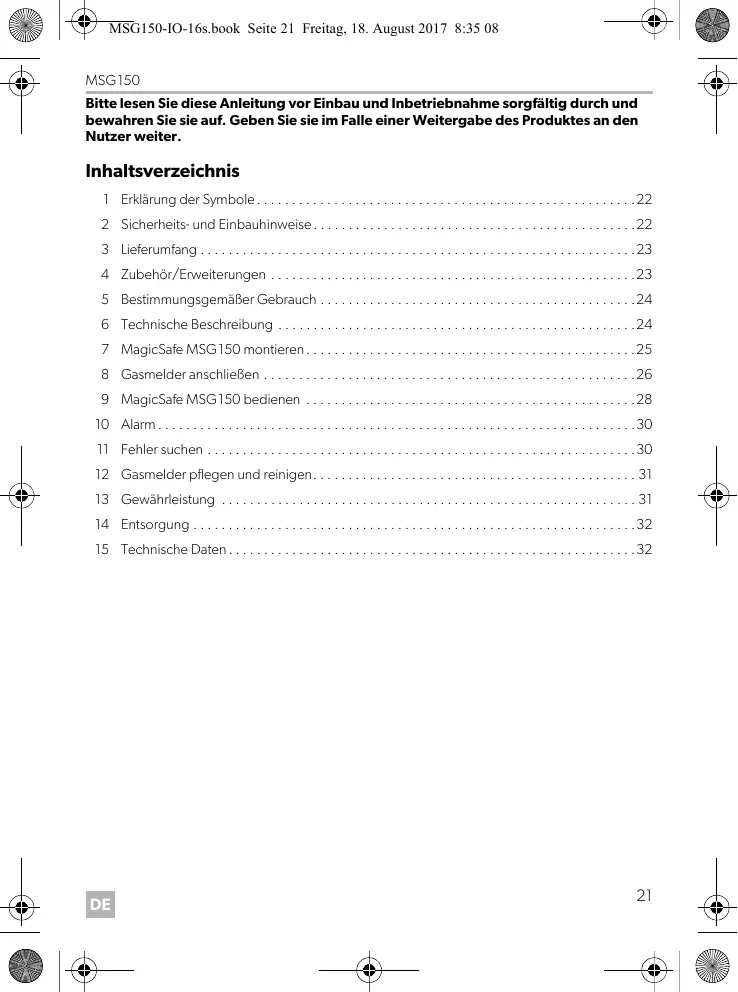

Inhaltsverzeichnis

1 Erklärung der Symbole 22 2 Sicherheits- und Einbauhinweise 22 3 Lieferumfang 23 4 Zubehör/Erweiterungen 23 5 Bestimmungsgemäßer Gebrauch 24 6 Technische Beschreibung 24 7 MagicSafe MSG150 montieren 25 8 Gasmelder anschließen 26 9 MagicSafe MSG150 bedienen 28 10 Alarm 30 11 Fehlersuche 30 12 Gasmelder pflegen und reinigen 31 13 Gewährleistung 31 14 Entsorgung 32 15 Technische Daten 32

1 Erklärung der Symbole

WARNUNG!

Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

VORSICHT!

Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.

ACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

2 Sicherheits- und Einbauhinweise

Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

• Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen
• Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller
• Verwendung für andere als die in der Anleitung beschriebenen Zwecke

2.1 Grundlegende Sicherheit

WARNUNG!

• Benutzen Sie das Gerät nur zu seinem bestimmungsgemäßen Gebrauch.
• Trennen Sie das Gerät vom Netz

vor jeder Reinigung und Pflege - nach jedem Gebrauch vor einem Sicherungswechsel

• Wenn das Gerät oder das Anschlusskabel sichtbare Beschädigungen aufweisen, dürfen Sie das Gerät nicht in Betrieb nehmen.
• Wenn das Anschlusskabel dieses Gerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Elektrogeräte sind kein Kinderspielzeug!

Verwahren und benutzen Sie das Gerät außerhalb der Reichweite von Kindern.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

ACHTUNG!

• Vergleichen Sie vor der Inbetriebnahme die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.
• Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose. Lagern Sie das Gerät an einem trockenen und kühlen Ort.

2.2 Sicherheit beim Betrieb des Gerätes

• Betreiben Sie das Gerät in Fahrzeugen ausschließlich bei abgestelltem Motor.
• Betreiben Sie das Gerät nicht im Freien.
• Testen Sie einmal im Monat und nach längeren Ruhezeiten die Funktion des Gerätes durch Drücken des Tasters (Abb. 8 4, Seite 5).

3 Lieferumfang

Nr. in Abb. 2, Seite 3	Menge	Bezeichnung	Antikel-Nr.
1	1	Gasmelder	9600000368
2	1	Montageplatte
-	1	Befestigungsmaterial

4 Zubehör/Erweiterungen

Bezeichnung	Anteil/Nr.
Außensirene	9101600008
Zusatzschalter	RV-AMP-SW

5 Bestimmungsgemäßer Gebrauch

MagicSafe MSG150 (Art.-Nr. 9600000368) ist ein Gasmelder, der narkotisch wirkende Gase erkennt, bevor sie ihre Wirkung erreichen. MSG150 ist konzipiert für die Verwendung in Fahrzeugen, um narkotisch wirkende Gase zu erkennen, die auf Äther, Chloroform, Butan, Ethan und Trichlorethen basieren.

HINWEIS

Durch einen Spannungsbereich von 10 bis 32 V ist der Gasmelder sowohl für den Einsatz in Pkw als auch in Lkw geeignet.

6 Technische Beschreibung

Der Gasmelder MSG150 kann vielseitig als Warngerät eingesetzt werden, um narkotisch wirkende Gase zu erkennen, bevor sie ihre Wirkung erreichen.

Der Gasmelder enthält einen Sensor sowie einen akustischen Signalgeber und wird an eine 12/24-V-Spannungsquelle angeschlossen, z. B. an den Zigarettenanzünder in Fahrzeugen.

Außerdem enthält der Gasmelder ein internes Relais, an das z. B. eine Außensirene oder eine Signallampe angeschlossen werden kann.

Die Anschlussklemme für den Relaisanschluss befindet sich auf der Rückseite des Gasmelders (Abb. 3, Seite 4).

Nr. in Abb. 3, Seite 4	Bezeichnung
1	Relaiskontakt 1
2	Relaiskontakt 2

Sie können den Gasmelder auf drei Arten verwenden:

als Einzelgerät - in Kombination mit der Außensirene (Art.-Nr. 9101600008) - in Kombination mit der MagicSafe Alarmanlage MS660 oder DVS90

7 MagicSafe MSG150 montieren

7.1 Benötigtes Werkzeug

Für die Montage benötigen Sie folgende Werkzeuge:

Maßstab (Abb. 1, 1, 1, 3) Körner (Abb. 12, Seite 3) - Hammer (Abb. 13, Seite 3) - Satz Bohrer (Abb. 14, Seite 3) Bohrmaschine (Abb. 15, Seite 3) - Schraubendreher (Abb. 16, Seite 3)

7.2 Gasmelder montieren

Berücksichtigen Sie folgende Hinweise bei der Auswahl des Montageortes für den Gasmelder:

• Beachten Sie die Länge des Kabels.
• Der Gasmelder sollte in der Höhe des Schlafbereiches montiert werden und in der Höhe der Matratze.

Wählen Sie einen geeigneten Montageort.

ACHTUNG!

Bevor Sie Bohrungen vornehmen, stellen Sie sicher, dass keine elektrischen Kabel oder andere Teile durch Bohren beschädigt werden.

Halten Sie die Montageplatte an den gewählten Montageort und markieren Sie die beiden Bohrpunkte (Abb. 5, Seite 5).

Schrauben Sie die Montageplatte mit den beiden Blechschrauben fest (Abb. 6, Seite 5). Stecken Sie den Gasmelder auf die Montageplatte (Abb. 7, Seite 5). Stecken Sie den Stecker des Gasmelders in die Buchse Ihrer 12/24-V-Spannungsversorgung. Die grüne LED am Gasmelder (Abb. 3 1, Seite 5) blinkt etwa 10 min lang. Der Sensor wird auf Betriebstemperatur gebracht.

Wenn die grüne LED dauernd leuchtet, ist der Gasmelder betriebsbereit.

8 Gasmelder anschließen

8.1 Als Einzelgerät

Wenn Sie den Gasmelder als Einzelgerät benutzen, können Sie ihn entweder

• über den 12/24-V-Stecker einschalten
• über den als Zubehör erhältlichen Zusatzschalter RV-AMP-SW (Zubehör) einschalten, wenn keine 12/24-V-Steckdose im Schlafbereich vorhanden ist.

Gasmelder über den 12/24-V-Stecker anschließen

Stecken Sie den 12/24-V-Stecker in eine Steckdose, die 12/24-V-Dauerplus führt. Diese Steckdose sollte mit der Fahrzeugbatterie verbunden sein. Ein akustisches Signal ertönt, und die grüne LED (Abb. 3 1, Seite 5) blinkt für etwa zehn Minuten.

Während dieser Zeit führt der Gasmelder einen Systemtest durch, und der Sensor wird auf Betriebstemperatur gebracht.

Gasmelder fest verdrahtet anschließen

Wenn Sie den Gasmelder fest verdrahtet anschließen und über den Zusatzschalter RV-AMP-SW einschalten möchten, verwenden Sie den Schaltplan Abb. 9, Seite 6.

Trennen Sie den 12/24-V-Stecker vom Kabel.

Entfernen Sie etwa 10 cm der Außenisolierung am Ende des Kabels. Verbinden Sie jeweils das schwarze, gelbe und orangene Kabel mit der Karosseriemasse (Klemme 31). Verbinden Sie die rote Leitung mit dem Ausgang des Zusatzschalters RV-AMP-SW. Verbinden Sie den Eingang des Schalters über eine 1-A-Sicherung mit dem Pluspol der Batterie.

8.2 In Kombination mit der Außensirene (Art.-Nr. 9101600008)

Wenn Sie den Gasmelder in Kombination mit der Außensirene anschließen möchten, verwenden Sie den Schaltplan Abb. 10, Seite 6.

Außensirene montieren

Die Außensirene kann im Motorraum montiert werden.

Achten Sie bei der Montage darauf, dass der Montageort

• nicht im Spritzwasserbereich liegt
• nicht in der Höhe der Auspuffanlage liegt
• nicht von der Unterseite zugänglich ist, um Sabotage von außen zu verhindern. Montieren Sie die Außensirene mit dem Schalltrichter nach unten.

Alarmsirene anschließen

HINWEIS

Falls Ihr Fahrzeug im Montagebereich keine 12-V-Dauerplusleitung hat, können Sie den Eingang auch über eine 1-A-Sicherung an die Fahrzeugbatterie anschließen.

Verbinden Sie das schwarze Kabel der Sirene mit der Karosseriemasse (Klemme 31). Verbinden Sie das rote Kabel der Sirene mit dem Relaiskontakt 2 (Abb. 3 2, Seite 4). Verbinden Sie den Relaiskontakt 1 (Abb. 3 1, Seite 4) mit 12-V-Dauerplus. Die Leitung muss mit einer 1-A-Sicherung abgesichert sein.

8.3 In Kombination mit einer Alarmanlage MS660 oder DVS90

Wenn Sie den Gasmelder in Kombination mit

• der Alarmanlage MS660 anschließen möchten, verwenden Sie den Schaltplan Abb. 11, Seite 7
• der Alarmanlage DVS90 anschließen möchten, verwenden Sie den Schaltplan Abb. 12, Seite 8

ACHTUNG!

Wenn Sie MagicSafe MSG 150 mit der Alarmanlage DVS90 kombinieren, müssen Sie die Software der Alarmanlage wie folgt konfigurieren:

• Setzen Sie den Ausgang 2.6 auf „Status-Scharf" und den Eingang 2.5 auf „Auslöser".

Gasmelder mit MS660

Trennen Sie den 12-V-Stecker vom Kabel. Entfernen Sie etwa 10 cm der Außenisolierung am Ende des Kabels.

Verbinden Sie die schwarze Leitung mit der Karosseriemasse (Klemme 31). Verbinden Sie die gelbe und die orangefarbene Leitung (Abb. 11, Seite 7) mit der weißen Leitung der Alarmanlage (Pin 15, 15-poliger Stecker). Verbinden Sie die rote Leitung mit 12-V-Dauerplus. Die Leitung muss mit einer 1-A-Sicherung abgesichert sein. Wenn der Gasmelder auch als Hauptalarm auf die externe Alarmanlage MS660 geschaltet werden soll, schreiben Sie

• den Relaiskontakt 1 (Abb. 11, Seite 7) an die Karosseriemasse (Klemme 31) an und
• den Relaiskontakt 2 (Abb. 11, Seite 7) an die grau/weiße Leitung (Pin 4, 9-poliger Stecker) der Alarmanlage an.

Gasmelder mit DVS90

Trennen Sie den 12/24-V-Stecker vom Kabel. Entfernen Sie etwa 10 cm der Außenisolierung am Ende des Kabels.

Verbinden Sie die schwarze, gelbe und orangefarbene Leitung mit der Karosseriemasse (Klemme 31). Verbinden Sie die rote Leitung mit der grün/roten Leitung (P2, Pin 6) (Abb. 12, Seite 8). Die Leitung muss mit einer 1-A-Sicherung abgesichert sein. Wenn der Gasmelder auch als Hauptalarm auf die externe Alarmanlage DVS90 geschaltet werden soll, schreiben Sie

• den Relaiskontakt 1 (Abb. 12, Seite 8) an die Karosseriemasse (Klemme 31) an und
• den Relaiskontakt 2 (Abb. 12, Seite 8) an die schwarz/graue Leitung (P2, Pin 5) der Alarmanlage an.

9 MagicSafe MSG 150 bedienen

Um Fehlalarme durch Kochen, Verwendung von Deos, starken Tabak- oder Alkoholgenuss zu vermeiden, sollte das Fahrzeug vor dem Schlafengehen erst gut durchlüftet werden und der Gasmelder danach eingeschaltet werden.

Nr. in Abb. 3, Seite 5	Bezeichnung
1	Grüne LED Die grüne LED blinkt etwa 10 min lang, nachdem der Gasmelder an Spannung angeschlossen oder über den Zusatzschalter RV-AMP-SW eingeschaltet wurde. Während die LED blinkt, wird der Sensor auf Betriebstempoatur gebracht. Wenn die grüne LED dauernd leuchtet, ist der Gasmelder betriebsbereit.
2	Orangene LED Die orangene LED leuchtet, wenn eine Störung auftritt.
3	Rote LED (Alarm) Die rote LED blinkt, wenn ein Alarm ausgelöst wird. Zusätzlich ertönt ein Sirenton als akustisches Alarmsignal. (Siehe auch Kapitel „Alarm" auf Seite 30.)

Nr. in Abb. 8, Seite 5

Bezeichnung

4

Taster

Dieser Taster dient als Testtaster und als Stummschalter.

Testtaster

Drücken Sie diesen Taster einmal im Monat oder nach längeren Ruhezeiten, um die Funktion zu prüfen. Die orangene und die rote LED blinken, und ein Sirenton ertönt.

Stummschalter

Drücken Sie den Taster, wenn Sie den Signalton während eines Alarms abstellen möchten. Die rote LED blinkt weiterhin, und nach 45 Sekunden ertönt ein kurzer Signalton. Anschließend schaltet sich die Anlage wieder scharf.

MSG 150 als Einzelgerät oder in Kombination mit der Außensirene (Art.-Nr. 9101600008) einschalten

Stecken Sie den 12/24-V-Stecker in eine Steckdose oder schalten Sie den Gasmelder über den Zusatzschalter RV-AMP-SW ein. Ein akustisches Signal ertönt, und die grüne LED (Abb. 8 1, Seite 5) blinkt für etwa zehn Minuten.

Während dieser Zeit führt der Gasmelder einen Systemtest durch, und der Sensor wird auf Betriebstemperatur gebracht.

Wenn ein Alarm auftritt, ertönt ein akustisches Signal über die interne Sirene und die rote LED (Abb. 3, Seite 5) leuchtet auf. Falls die Außensirene angeschlossen ist, ertönt zusätzlich ein akustischer Alarm über die Außensirene.

Um den internen Alarm zu unterbrechen, drücken Sie den Taster (Abb. 3 4, Seite 5).

MSG150 in Kombination mit MS660 oder DVS90 einschalten

Schalten Sie die Alarmanlage MS660 oder DVS90 wie gewohnt ein:

Betätigen Sie an deren Fernbedienung die untere Taste (MS660) - die Schließer-Taste vom Fahrzeug- bzw. Zusatzhandsender (DVS90).

Ein akustisches Signal ertönt, und die grüne LED (Abb. 1, Seite 5) blinkt für etwa zehn Minuten.

Während dieser Zeit führt der Gasmelder einen Systemtest durch, und der Sensor wird auf Betriebstemperatur gebracht.

Wenn ein Alarm auftritt, ertönt ein akustisches Signal über die interne Sirene und die rote LED (Abb. 8 3, Seite 5) leuchtet auf. Das interne Relais schaltet ein Massesignal auf den Alarmgang der externen Alarmanlage. Die externe Alarmanlage löst unmittelbar einen Außenalarm über die Fahrzeugblinker und die Fahrzeughupe oder die Sirene aus.

Um den internen Alarm zu unterbrechen, drücken Sie den Taster (Abb. 8 4, Seite 5).

Zur Deaktivierung der externen Alarmanlage betätigen Sie an deren Fernbedienung die obere Taste (MS660) - die Öffner-Taste vom Fahrzeug- bzw. Zusatzhandsender (DVS 90).

10 Alarm

Gehen Sie wie folgt vor, wenn ein Alarm signalisiert wird:

Stellen Sie sofort die Ursache des Alarms fest.

Veranlassen Sie Kinder und schlafende Personen zum Verlassen des Fahrzeugs oder des Bootes. Öffnen Sie unverzüglich alle Fenster und Türen. Vermeiden Sie offenes Feuer und stellen Sie offene Brennstellen sofort ab. Stellen Sie alle gasbetriebenen Geräte ab. Vermeiden Sie Funkenbildung (betätigen Sie keine elektrischen Schalter). Beheben Sie die Ursache oder verlassen Sie das Fahrzeug oder das Boot.

Fehlalarm

Der Gasmelder ist für Ihre Sicherheit sehr empfindlich eingestellt. Deshalb spricht der Sensor auch auf andere gasförmige Medien an. Der Gebrauch von Aerosolen (z. B. Treibgas in Sprays), aber auch starker Tabakrauch, starke Alkoholausdünstungen oder Dampf beim Kochen können einen Alarm auslösen, obwohl kein Gas oder Betäubungsgas vorhanden ist.

11 Fehler suchen

Wenn das Gerät nicht betriebsbereit ist (grüne LED leuchtet nicht), gehen Sie wie folgt vor:

Stellen Sie sicher, dass die Versorgungsspannung 12 oder 24 V beträgt. Wenn die Spannung geringer ist oder die Spannungszufuhr unterbrochen wurde, funktioniert der Gasmelder nicht. Prüfen Sie die Sicherung im Stecker, falls der Gasmelder über den 12/24-V-Stecker angeschlossen ist.

Sicherung im 12/24-V-Stecker überprüfen

In der Spitze des Steckers befindet sich zum Schutz des Gasmelders eine Schmelzsicherung.

Wenn die dünne Metallverbindung in der Mitte zwischen den beiden Metallkappen unterbrochen ist, dann ist die Sicherung defekt und muss ersetzt werden.

ACHTUNG!

Achten Sie darauf, dass Sie ausschließlich den gleichen Sicherungstyp in den Stecker einsetzen. Geräteschäden, die durch das Einsetzen von falschen Sicherungswerten entstehen, sind von jeglicher Gewährleistung und Ersatzleistung ausgeschlossen.

Zum Austausch der Sicherung gehen Sie wie folgt vor:

Ziehen Sie die Ausgleichshülse (Abb. 4 4, Seite 4) vom Stecker ab. Drehen Sie die Schraube (Abb. 4 5, Seite 4) aus der oberen Gehäusehälfte (Abb. 4 1, Seite 4) heraus.

Heben Sie vorsichtig die obere Gehäusehälfte von der unteren (Abb. 4 6, Seite 4) ab. Nehmen Sie den Kontaktstift (Abb. 4 3, Seite 4) heraus. Tauschen Sie die defekte Sicherung (Abb. 4 2, Seite 4) gegen eine neue Sicherung mit demselben Wert aus. Setzen Sie den Stecker in umgekehrter Reihenfolge wieder zusammen.

12 Gasmelder pflegen und reinigen

ACHTUNG!

Keine scharfen oder harten Gegenstände oder Reinigungsmittel zur Reinigung verwenden, da dies zu einer Beschädigung des Produktes führen kann.

Reinigen Sie das Produkt gelegentlich mit einem feuchten Tuch.

13 Gewährleistung

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler.

Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

• eine Kopie der Rechnung mit Kaufdatum,
• einen Reklamationsgrund oder eine Fehlerbeschreibung.

14 Entsorgung

Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

15 Technische Daten

	MagicSafe MSG150
Artikelnummer:	9600000368
Maße (B x H x T):	80 x 156 x 51 mm
Eingangsspannungsbereich:	10 V=== bis 32 V===
Leistungsaufnahme:	1,3 W
Betriebstemperatur:	0 °C bis +40 °C
Signallautstärke:	ca. 85 dB in einem Abstand von 3 m
Schutzklasse:	IP 20

Zulassungen

15 Technische Daten

2.1 Grundlegende Sicherheit

WARNUNG!

4 Zubehör/Ergänzungen

Beteckning	Artikelnr
Utomhussiren	9101600008
Extra brytare	RV-AMP-SW
