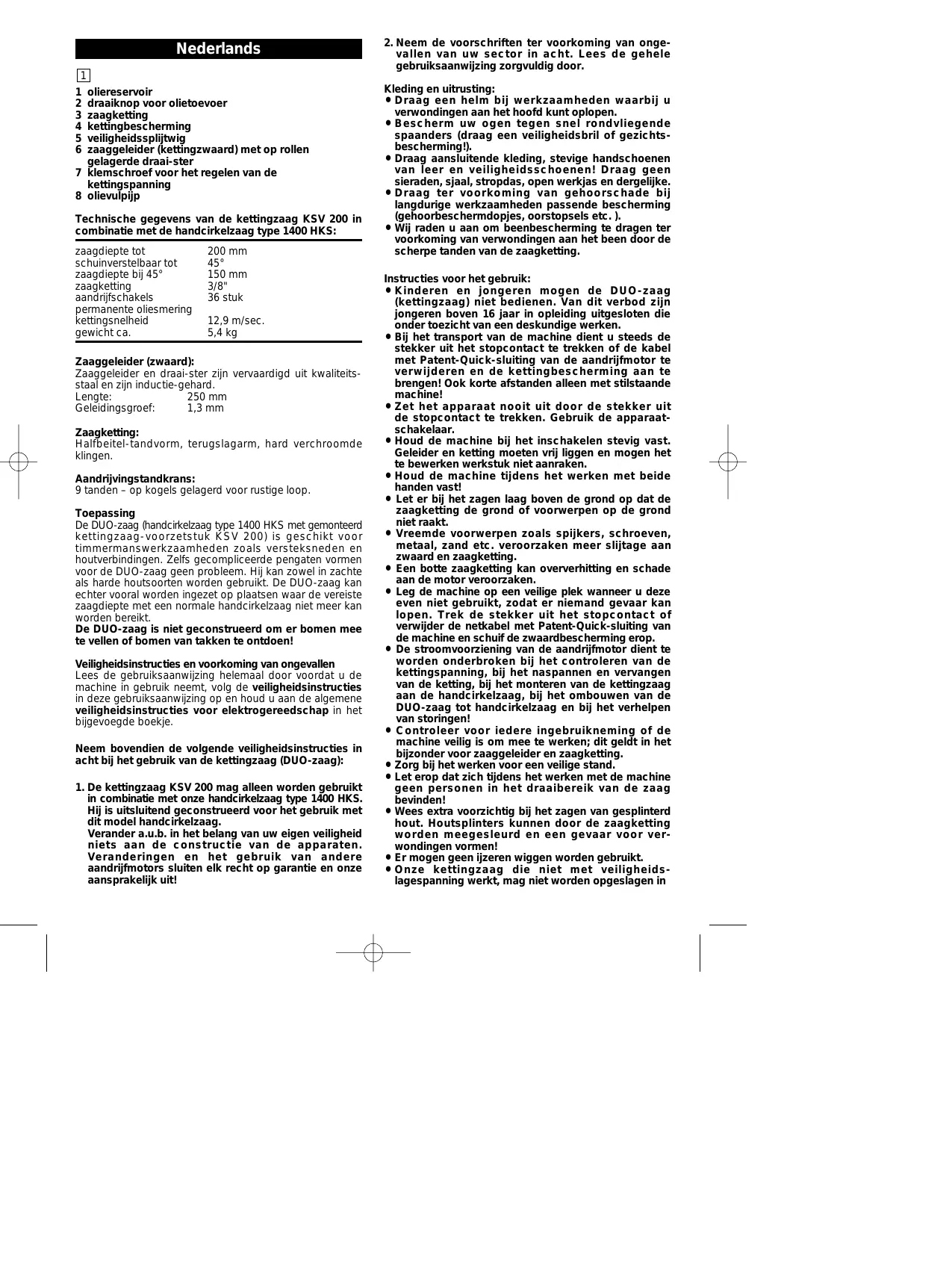

GEBRUIKSAANWIJZING 1400 DS SCIE DUO KRESS

1 oliereservoir
2 draaiknop voor olietoevoer
3 zaagketting
4 kettingbescherming
5 veiligheidssplijtwig
6 Zaaggeleider (kettingzwaard) met op rollen gelagerde draai-ster
7 klemschroef voor het regelen van de kettingspanning
8 olievulpijp

Technische gegevens van de kettingzaag KSV 200 in combinatie met de handcirkelzaag type 1400 HKS:

zaagdiepte tot	200 mm
schulinverstelbaar tot	45°
zaagdiepte bij 45°	150 mm
zaagketting	3/8"
aandrijschakels	36 stuk
permanente ollesmering
kettingsnelheid	12,9 m/sec.
gewicht ca.	5,4 kg

Zaaggeleider (zwaard):

Zaaggeleider en draai-ster zijn vervaardigd uit kwaliteitstaaal enjang inductie-gehard.

Lenght: 250 mm

Geleidingsgroef: 1,3 mm

Zaagketting:

Halfbeitel-landvorm, terugslagarm, hard verchroomde klingen.

Aandrijvingstandkrans:

9 tanden - op kogels gelagerd voor rustige loop.

Toepassing

De DUO-Zaag (handcirkelzaag type 1400 HKS met gemonteerd kettingzaag-voorzetstuk KSV 200) is geschikt voor trimmernanswerkzaamheden zoals versteksneden en houtverbindingen. Zelfs gecompliceerde pengaten vormen voor de DUO-Zaag geen probleem. Hij kan zowel in zachte als harde houtsoorten worden gebruikt. De DUO-Zaag kan darüber vooral worden ingezet opplaatsen waar de vereiste zaagdiepte met een normale handcirkelzaag Niet meer kan worden bereikt.

De DUO-Zaag is nicht geconstruerd er om bomen mee te vellen of bomen van takten te ontdoen!

Veiligheidsinstructies en voorkoming van ongevallen

Lees de gebruiksaaanwijzing helemaal door voordat u de machine in gebruik neemt, volg de veiligheidsinstructies in deze gebruksaanwijzing op en houd u aan de algemene veiligheidsinstructies voor elektrogereedschap in het bijgevoegde boekje.

Neem bovendien de volgende veilgheidsinstructies in acht bij het gebruik van de kettingzaag (DUO-zaag):

1. De kettingzaag KSV 200 mag alleen worden gebruikt in combinatie met once handcirkelzaag type 1400 HKS. Hij isuitsuitende geconstruereeerd voor het gebruik met dit model handcirkelzaag.

Verander a.u.b. in het belang van uw eigengeigheid niets aan de constructie van de apparaten. Veranderingen en het gebruik van andere aandrijfmotors sluiten elkrecht op garantie en once aansprakelijkuit!

1. Neem de voorschriften ter voorkoming van ongevallen van uw sector in acht. Lees de gehele gebruiksaanwijzing zorgvuldig door.

Kleding en utrusting:

Draag een helm bij werkzaamheden waar bij u verwondingen aan het hoofd(Intk oplen.
- Bescherm uw ogen gegen snel rondvliegende spaanders (draag een veiligheidsbril of gezichtsbeschermingl).
- Draag aansluiende kleding, stevige handschoenen van leer en veiligheidsschoenen! Draag geen sieraden, sjaal, stropdas, open werkjas en dergelijk.
Draag ter voorkoming van gehoorschade bij langdurige werkzaamheden passende beschemming (gehoorbeschermdopjes, oorstopels etc.).
- Wij raden u aan om beenbescherming te dragen ter voorkoming van verwondingen aan het been door de scherpe tanden van de zaagketting.

Instructies voor het gebruik:

• Kinderen enjongerenogenode DUO-zaag (kettingzaag) Niet bedielen.Van ditverbod zijnjongerenboven16aar in opleadinguitgeslotendiendertoezichtvaneeneskundigewerken.
• Bij het transport van de machine dient u steeds de stekkeruit het stopcontact te trekken of de kabel met Patent-Quick-sluitig van de aandrijfmotor te verwijderen en de kettingbescherming aan te brengen! Ook korte afstanden alleen met stilstaande machine!
  Zet het apparaat nooit uit door de stekker uit de stopcontact te trekken. Gebruik de apparaatschakelaar.
• Houd de machine bij het inschakelen stevig vast.
• Geleider en ketting moeten vrij liggen en mogen het te bewerken werkstuk Niet aanraken.
• Houd de machineijdens het werken met beiden handen vast!
• Let er bij het zagen laag boven de grond op dat de zaagketting de grond of voorwerpen op de grond Niet raakt.
  Vreemde voorwerpen zoals spijkers, schroeven, metaal, zand etc. veroorzakeneer slijtage aan zwaard en zaagketting.
• Een botte zaagketting kan oververhitting en schade aan de motor voroorzaken.
• Leg de machine op een veilige plek wanner u deze even Niet gebruikt, zodate ri niemand gevaar kan lopen. Trek de stekker uit het stopcontact of verwijder de netkabel met Patent-Quick-sluiting van de machine en schuif de zwaardbescherming erop.
• De stroomvoorziening van de aandrijffmotor dient te worden onderbroken bij het controlleren van de kettingspanning, bij het naspannen en verragen van de ketting, bij het monteren van de kettingzaag aan de handcirkelzaag, bij het ombouwen van de DUO-zaag tot handcirkelzaag en bij het verhelpnen van storingin!
• Controlleroorijdere ingebruikneming of demachine veig is om mee te werken; dit geldt in het bijzonder voor zaaggeleider en zaagketting.
  Zorg bij het werkken voor een veilige stand.
• Let erop dat zichijdens het werkken met de machine geen Personen in het draabereik van de zaag bevinden!
• Wees extra voorzichtig bij het zagen van gesplinterd hout. Houtsplinters kan den door de zaagketting worden meegesleurd en een gevaar voor verwondingen vormen!
• Er@mogen geen ijzeren wiggen worden gebruikt.
• Onze kettingzaag die nicht met veiligheids-lagespanning werkt, mag nicht worden opgeslagen in

de openingsch n eat worden gebruikt bij een hoge vochtighidegsraad.

• Haal de stekker onmiddelijk uit het stopcontact wanner de netkabel is doorgeseden!
• Beschadigde netkabels dienen onmiddelijk te worden verrangen. Zie hervoor ook de opmerkingen in de gebruiksaanwijzing van de handcirkelzaag.

2+3

Montage kettingzaag-voorzetstuk KSV 200:

Let op! Onderbreek de stroomvoorziening van het apparaat voordat u met montage- of servicewerkzaamheden begint! Trek de stekkeruit het stopcontact of verwijder de netkabel met Patent-Quick-sluiting van de aandrijfmotor!

Stel de zaagtafel in op minimale zaagdiepte en zet de spanhefboom vast. Blokker de drijfspiil van de handcirkelzaag type 1400 HKS door de vergrendelknop (19) in te drukken en draai de spanschoef (23) eruit met de inbussleutel (13). Verwijder spanring (21) en ring (22). Zwenk de pendelbeschermer (15) terug en houd hem waar vast. Verwijder het zaagblad en trek de flens (20) eruit. Verwijder splijtwig (12), splijtwigadapter (17) en onderlegplaatje na het losdraaien van de inbusbout (16).

Gebruik handschoenen voor de overige werkzaamheden!

Haal de kettingbescherming van het kettingzaagvoorzestuk. Zwenk de pendelbeschermer (15) terug tot de aanslag en houd hem� vast. Steek het kettingzaagvoorzestuk van bovenaf (zie afb.) in de zaagtafel.

Draai de kettingtandkrans (24) met behulp van de zaagketting (3) zolang tot de meeneemvlakken van de kettingtandkrans (x) en de driifspil (y) overeenstemmen. Dan kan het kettingzaag-voorzetstuk met de kettingtandkrans zichonder problemen op de driifspil worden geschoven. Draai de spanschoef (23) met de ring (22) erin, druk de asvergrendeling in en draai de spanschoef vast.

Zwenk de zaagtafel tot de aanslag terug en klem de spanhefboom goed vast.

Het kettingzaag-voorzetstuk worden in omgekeerde volgorde gedemonteerd. Het verwijderen van de kettingtandkrans kan eventuele enige krachtinspanning vereisen.

Let er bij het opnieuw monteren van het kettingzaagblad op dat flens (20), spanning (21) en ring (22) in de juiste volgorde op de drifspil worden aangebracht. Let op de draairichting van het kettingzaagblad. Draai de span-schroef goed vast.

Draai de klemschroef (7) los, trek het zwaard van de kettingtandkrans (24) weg tot de zaagketting rond gegen het zwaard liegt en draai de klemschroefeer vast.

Trek de ketting ter controle aan een kant in het midden van het zwaard uit de geleidingsgroef (zonder veel krachtinspanning). De afstand van de ketting tot het zwaard要去 dan ongeveer 3 mm bedragen (zie afb.).

Controleer de kettingspanning regelmatig met korte intervallen! Span nooit na wanneer de ketting heet is! Laat de ketting afkoelen!

Inlooptijd:

U kunt de standtijd van de zaagketting aanzienlijk verlengen wanner u hem goed LAST inlopen.

- Laat de hetting nooit zonder olie lopen!

• Stel de kettingspanning in (trek van tevoren de stekker eruit).

• Laat het apparaat ca. 5 min stationair lopen.
  -Trek de stekker eruit. Controller de kettingspanning en span de ketting indien nodig na.
  Dan 30 min. lang alleenichtzagen.
  Zorg ervoor dar et voldoende oleiotoevoer is: Druk voor iedere tweede zaagsnede de knop van de oliepomp in, zodat er extra olie in de geleidingsgroef wordt gespomt.

• Controller de kettingspanningijdens dit halfluur a.u.b. regelmatig, Schakel de machine hiervoor telkens uit en trek de stekker uit het stopcontact!
• Pas na aflop van deze 30 minuten mag u de machine voor zwaarder zagen en grote zaagdiepten gebruiken.
• De kettingtandkrans worden bijzonder zwaar belast.
  Zijn op de tanden sterke inloopsponen te zien (ca. 0,5 mm), dan koet de kettingtandkrans worden verzvangen. Een ingelopen hettingtandkrans verminder de levensduur van de zaagketting.
  Voldoende kettingsmering is belangrijk voor de levensduur van de zaagketting.
  Gebruik nooit oude olie - de verontreiniging in de olie zet zich af in de smeerkanalen en leidt tot verstopping.
  Wij adviseren het gebruik van kettingsmeerolie met een consistentie die special bedoeld is voor de toepassing in kettingzagen.
• Zaag nicht verder wanner het oliepeil in het reservoir tot onder het minimumniveau (26) is gedaald.
  -Reinig de olievulpijp grondig voor iedere neue vulling. Hierdoor voorkomt u dat er zaagspaanders in het reservoir terechtkomen die tot verstoppening in de olietoevoer leiden.
  Vul nicht更是olie in het reservoir dan tot het maximumniveau.
• Druk voor het vullen van het reservoir de draaiknop (2) van de oliepomp in en draai dezeaarrechts tot de pijlen op de draaiknop en het reservoir overeenstemmen. De draaiknop blijf zo ingedrukt en bloktoevoer.
• Open de olietoevoer voor ingebruikneming! Draai de draaiknop (2) maar links tot de bijlen op het reservoir en de draaiknop overeenstemmen en de draaiknop lospringt.
  In deze stand loopt voortdurend olie in de kettinggeleiding, ook bij stilstand. Voordeel van de permanente smering is dat de aanloopwrijving van de kettingzaag kleiner is en de levensduur van de zaagketting wordenverlengd.
  Sluit de tank wonneer de machine stilstaat (milieubescherming)! Let erop dat er geen olie in de grond loopt. Olie kan aanzienlijke verruiling en kwaliteitsverminding van het grondwater veroorzaken!
• Vergeetietomhetsorertoopenvoordatumset hetzagenbigt!ZAAGNOOTZONDEROLIE!
  Wanner er de draaiknop van de oliepomp indrukt bij geopende olietoevoer en verrolgens weeer loslaat, wordt extra olie in de geleidingsgroef van het zaagzwaard gespromt.
  Maak gebruik van deze extra smering:
• bij große zaagsneden.
• wannere de olietevoer verstopt is en het oliereservoir nicht leeg worden.
• voorijdere derde snede bij het zagen in brandhout.
  Het oliereservoir van de kettingzaag dient na ca. 30 minutes ononderbroken zagen het MINIMUM-niveau te hebben bereikt.
  Is dit nicht geval dan is de olie-aftapopening in de geleiding verstopt met zaagspaanders. Normaal gesproken kan de verstopping met enkele krachtige pompstoten worden verholpen.
  Wanner dit Niet helpt moet u het zwaard demonteren en geleidingsgroef en smeerboring reinigen (gebruik hiervoor

Smeerolie ketting:

geen harde voorwerpen). Open het oliereservoor voor de montage en controllerer of er olie utloopt. Mocht dit Niet het geval zijn, stubr het kettingzaag-voorzetstuk dan maar once servicedienst om de storing te verhopen.

Een goed werkende olietoevoer is de belangrijkste voorwaarde voor een storingsvrij gebruik en een lange levensduur. ZAAG NOOIT ZONDER OLIE!

4

Ketting verrangen:

Raak de zaagketting alleen aan met handschoenen! Trek de stekker ut het stopcontact of verwijder de netkabel met Patent-Quick-sluiting van de aandrijfmotor!

Ga het Beste als volgt te werk:

Blokker de olietoevoer. Draai de spanschoef (23) eruit. Draai de klemschroef (7) eruit en verwilder de spanflens (25). Schulfe de zaaggeleider met de ketting zo ver in de richting van de kettingtandkrans (24) tot u de zaagketting van de kettingtandkrans kunt halen. Nu kunt u de zaaggeleider er samen met de ketting tussen gezichtsbeschermer en kettingtandkrans ulttrekken.

• Controller de zaagketting en zaaggeleider op schade of slijtage.

-Leg nooit een/Newe zaagketting op een verbrukke zaaggeleider.

Let bij het aanbrengen van een neue zaagketting op de zaaggeleider op de looprichting van de zaagketting. De klingen要去en in de looprichting wijzen overeenkomstig het symboolop op de gezichtsbeschermer. De looprichting worden aangegeven door een pijl op de gezichtsbeschermer.

Leg de zaagketting zo op de zaaggeleider dat hij er rondon segentaan ligt en in het bereik van het gespleten zwaardeinde een lus vomt.

Voer de zaaggeleider met ketting van onderen in de machine en leg de lus van de zaagketting op de kettingtandkrans. Let er waar bij op dat de tanden van de kettingtandkrans juist in de zaagketting grijpen.

Stel de geleidingsgroef van de zaaggeleider in bij de opnamegeleiding en houd het zwaard in deze positie. Zet de spanflens (25) - de vier koppen wijzen toen beneden - in de geleidingsgroef van het zwaard, draai de klemschroef (7) erin en zet hem met de hand een beetje vast.

Nu kuntudeansphroed(23)erweinerdraaienen vastzetten. Leteropdatdering(21)juistisingelegd.

Stel de juiste kettingspanning in (zoals beschreiben) en draai de klemschroef (7) vast met de inbussleult.

Laat iedere neue zaagketting - zoals beschreiben - inlopen!

Wij raden u aan de zaaggeleider af en toe te keren. Zo verkrrijt u een gelijkmatige slijtage van de geleider. De zaagketting word op deuze manier gegen voortijdige slijtage beschermd.

Let bij het aanbrengen van de zaagketting op de looprichting!

De terugslag (kick-back):

Dankzij de vom van de splijtwig (5) is het gevaar van een teruqslag zo goof als uitgesloten.

De DUO-zaag is dankzij de veiligheidssplijtwig met puntbescherming optimaal beveiligd gegen terugslag. Demonteer de splijtwig (5) waarom nooit. U zou daardoor groot gevaar lopen!

De klingen van de zaagketting beschikken overaar voren getrokken dieptebegrenzers die het gevaar van terugslagen eveneens verminderen.

Zorg voor een veilige stand, houd de zaag alleen met beiden handen vast, let op een schone werkomgeving en neem once verilgheinsinstructies in act!

Werkinstructies:

Zet de zaagtafel altijd op het werkstuk.

• Schakel de machine steeds in voordat de ketting het hout aanraakt.

-Voer de zaagketting langzaam in het werkstuk en zaag alleen met lichte druk. Maar bij moet de zaagketting als het ware alleen werken. De kettingsnelheid mag.daar bij (hoorbaar) nicht wezenlijk langzamer worden.

De zaagketting beschikt over een zogenaamde dieptebegrenzer, d.w.z. dat de zaagketting ook bijGPCr duk geen diekkere spaanders wegneemt. U bereikzfels het tegendeel van hetgeen u wilt: uzaagt langzamer", omdat de wrijving tussen zaaggeleider, zaagketting en hout groter, de kettingsnelheid langzamer en het spanvermogen kleiner wordt.

-Laat de zaag na lang en zwaar werk nog even onbelast stationair lopen (koeling).

Onderhoud:

Voordat u zaagt dient u de kettingzaag aan een controle te onderwerpen:

• Functioneert de kettingsmering? Dit is vooral van belang wanner de hettingzaag lange tijd Niet worden gebruikt.
  -Klopt de kettingspanning?
• Is de zaaggeleider verslenen of beschadigd?
• Vertoont de kettingtandkrans reeds aanzienlijke slijtage-verschijnselen?
• Is de netkabel van de aandrijfmotor beschadigd?

Beschadigde netkabels dienen onmiddelijk te worden verwangen!

Voer de onderstaande onderhoudswerkzaamheden maar behoefte UIT:

• Reinig het reservoir voor kettingolie (gebruik brandspiritus voor het schoonspoelen, maar nooit nitroverdunning, benzine, trichlooethyleen, ammoniak of soortgelijke aggresieve chemische stoffen).

Vermijd open vuur!

• Slijp de zaagketting (vereist de zaagketting een hogere druk of worden er alleen maar weinig enkleine spaanders wegenomen, dan is dat een indicatie voor een te botte ketting). Neem de gebruiksaanwijzing van de slijpers inRCT.
  -Vervang de zaagketting (bij beschadigingen die door vijlen Niet更是verholpen worden).
• Reinig de zaaggeleider (wonneer de kettingsmering nicht werkkt).
• Keer de zaaggeleider (na iedere verranging van de ketting of na iedere slijping).
  -Vervang de zaaggeleider (wonneer de geleidingsgroef is beschadigd of versleten en de zaagketting te veel zijwaartse spelking heeft).
  -Vervang de kettingtandkrans (wanner hij te sterke slijtage vertoont).
  Draai de toegankelijke schroeven vaster aan.

Gegevens m.b.t. geluid en trilling (KSV 200 met aandrijfmotor 1400

Meetwaarden bepaald conform EN 50144.

Geluidsdrukniveau: 87^+3 dB (A)

Geluidsvermogen: 100^+3 dB (A)

Emissiewaarde op de werkplek: 90^+3 dB (A)

Het bediendenpe personeelClient gehoorbescherming te dragen.

De versnelling is lager dan 2,5m / s^2

Reserveonderdelen:

De reserveketting type 91 S - 36 E, 3/8 met 36 andrijfschakels kunt u ut ons aanbod van toebehoren bestehtien (bestelnummer 98017301).

Alle andere reserveonderdelen sunt u via unsere technische klantenservice bestellen onder vermelding van het bestelnummer ut de lijst met reservenderdelen.

Technische verbeteringen voorbehonden.

Italiano

1

NL CE Konformiteitsverklaring

Wij verwlaren op eigena verantwoording, dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: zichonder

1. Dit elektrisch werktuig wird met de groostste precizie vervaardigd en worden in de fabriek aan strenge kwaliteitstcontroles onderworpen.
2. Darom garanderen wij de kosteloze herstellung van fabrice- of materiaaalfouten die binnen 24 maanden vanaf de verkoopsdatum bij de eindverbruiker optreden. Wij hebben het recht defecte onderdelen te herstellen of door nuwe te verrangen. Vervangen onderdelen worden opnieuw once eigendom.
3. Ondeskundig gebruik of verkeerde behandeling alsook het openen van de machine door nicht-gaeurisierende hersteldiensten doen de garantie verrallen. Aan slijtage onderhevige onderdelen zich van de garantieprestaties uitgesloten.
4. Er kan slechts aanssprak op garantie verleend worden als de schade oneverwijd gemeld werd (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties.
5. Gleeve in geval van storing de machine met ingevulde garantie-bon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.
6. Door de door ons opgenomen garantieverpflichtingen zijn alle verdere aanspraken van de koper - met name hetrecht op koopvernetiging, prijsreductie of het eisen van schadevergoeding - uitgesloten.
7. De koper heeftECHter aan keuze hetrecht op prijsreductie (vermindering van de aankoopprijs) of op koopvermietiging (annuleren van het koopcontract), indien wij er Niet in slagen, eventuele opgetreden defecten binnen een redelijke termijn te herstellen.
8. Niet uitzesloten zijn de eisen van schadevergoeding volgens §§463, 480 alinea. 2, 635 BGB wetgens nicht bestaande, togekende eigenschappen.
9. De bepalingen onder punt 7 en 8 gelden alleen maar voor de Bondsrepubliek Duitsland.
