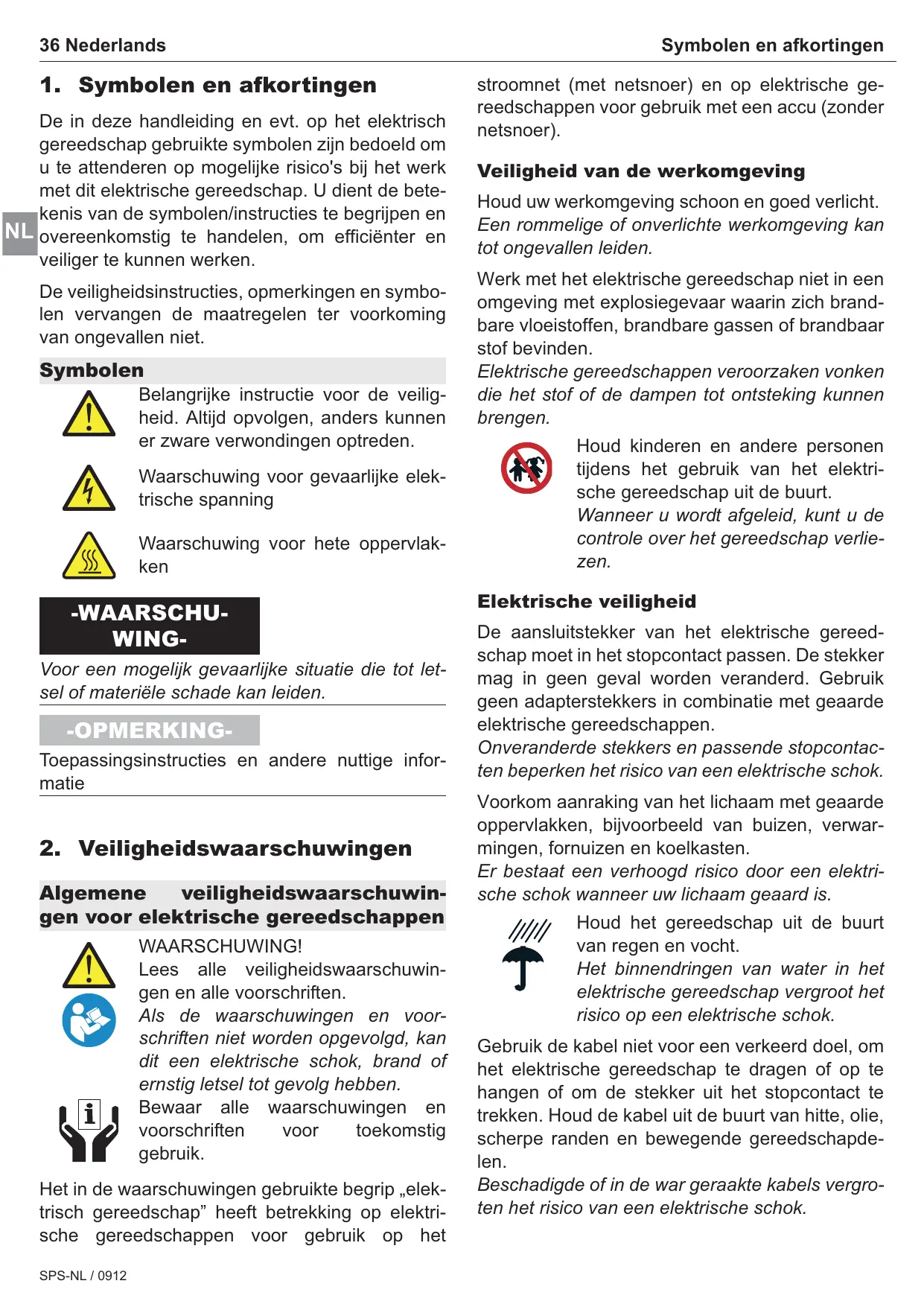

GEBRUIKSAANWIJZING SPS 650W KRESS
Oorspronkelijke gebruiksaanwijzing "Decoupeerzaag"
1. Symbolen en afkortingen
De in deze handleiding enevt. op het elektrisch gereedschap gebruikte symbolen zichs bedoeld om u te attenderen op möglichke risico's bij het werk met dit elektrische gereedschap. U dient de betekenis van de symbolen/instructies te begrijpen en overeenkomstig te handelen, om efficienter en veiliger te konnen werken.
De veiligheidsinstructies, opmerkingen en symbolen verrangen de maatregelen ter voorkoming van ongevallen nicht.
Symbolen
Belangrijke instructie voor de verigheid. Altijd opvolgen, anders{kunnen er zware verwondingen optreden.
Waarschuwing voor gevaarlijke elektrische spanning
Waarschuwing voor hete oppervlakken
-WAARSCHUWING-
Voor een möglich gevaarlijke situatie die tot letseI of materiele schade kan leiden.
-OPMERKING-
Toepassingsinstructies en andere nuttige informatie
2. Veiligheidswaarschuwingen
Algemene – veiligheidswaarschuwingen voor elektrische gereedschappen
WAARSCHUWING!
Lees alle veiligheidswaarschuwingen en alle voorschriften.
Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het
stroomnet (met netsnoer) en op elektrische ge-reedschappen voor gebruik met een accu (zonder netsnoer).
Veiligkeit van de werkomgeving
Houd uw werkomgeving schoon en goed verlicht.
Een rommelige of onverlichte werkomgeving kan
tot ongevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandaar stof bevinden.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt.
Wanner u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
De aansluitstekker van het elektrische gereed-schap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen.
Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten.
Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht.
Het binnendringen van water in het elektrische gereedschap vergroot het risico op een elektrische schok.
Gebruik de kabel nicht voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapden.
Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanneer u buitenshuis met elektrisch gereed-schap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zich goedgekeurd.
Het gebruik van een voor gebruik buitenshuis geschiktte verlangkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken.
Het gebruik van een aardlekschakelaar vermin-dert het risico van een elektrische schok.
Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen.
Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschemende uitrusting. Draag altijd een veiligheidsbril.
Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werksochoenen, eenveiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondeningen.
Voorkom per ongeluk inschakelen. Controller dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en Voordat u het gereedschap oppakt of draagt.
Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleuts voordat u het elektrische gereedschap inschakelt.
Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding.
Zorg ervoor dat u stevig staat en steeds in even-wicht blijft.
Daardoor kurz u het elektrische gereedschap in onverwachte situations beter onder contrôle houden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
Wanner stofafzigings- of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt.
Het gebruik van een stofafzuiiging beperkt het gevaar door stof.
Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap.
Met het passende elektrische gereedschap werktu beter en veiligiber binnen het aangegeven capaciteitsbereik.
Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is.
Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereed-schap instelt, toebehoren wisselt of het gereedschap weglect.
Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar nicht-gebrukte elektrische gereedschappen buiten bereik van kinderen. Laat het gereed
schap Niet gebruiken door personen die er nicht mee vertrouwd zijn en deze aanwijzingen nicht hebben gelezen.
Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gelebruikt.
Verzorg het elektrische gereedschap zorgvuldig.
Controller of bewegende delen van het gereedschap correct functioneren en nicht vastklemmen en of onderdelen zodanig gebroken of beschadigd়n dat de werkung van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon.
Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en+zijn gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden.
Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassenen kan tot geleerde situations leiden.
Service
Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderden.
Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
Gereedschapspecifieke veiligheidsvoorschriften
Houd uw handen uit de buurt van deplaats waar wordt gezaagd. Grijp Niet onder het werkstuk.
Bij aanraking van het zaagblad bestaat verwondingsgevaar.
Beweeg het elektrische gereedschap alleen ingeschakeld maar het werkstuk.
Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt.
Let erop dat de voetplaat bij het zagen stabel ligt.
Een schuin zaagblad kan breken of tot een terug-slag leiden.
Schakel het elektrische gereedschap na beeindig. ging van de werkzaamheden uit en trek het zaagblad pas uit de zaagsnede nadat het gereedschap tot stilstand is gekomen.
Zo voorkomt u een terugslag en kut u het elektrische gereedschap veilig neerleggen.
Gebruik alleen onbeschadigde zaagbladen die helemaal in orde+zijn.
Verbogen of nietscherpe zaagbladen können breken of een terugslag veroorzaken.
Rem het zaagblad na het uitschakelen Niet af door er aan de zijkant gegen te drukken.
Anders kan het zaagblad beschadigd worden,
breken of een terugslag veroorzaken.
Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf.
Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiaèle schade en kan een elektrische schok veroorzaken.
Houd het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigén netkabel kan raken.
Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.
Zet het werkstuk vast.
Een met spanvoorzieningen of een bankschroef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand=kuntdoen.
Bewerk geen asbesthoudend materiaal.
Asbest geldt als kankerverwekkend.
Tref veiligheidsmaatregelen wanner er bij werkzaamheden stoffen können ontstaan die schade-
lijk voor de gezondheid, brandaar of explosief zich.
Bijvoorbeeld: sommige soorten stof gelden als kankerverwekkend. Draag een stofmasker en gebruik een afzuiing voor stof en spanen, alsDEXe kan worden aangesloten.
Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt.
Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de contrôle over het elektrische gereedschap leiden.
Niet gebruikte gereedschappen要去en veilig, in droge, afgesloten ruimten en onbereikbaar voor kinderen worden bewaard!
Houd uw werkplek schoon.
Materialmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of explodearen.
Gebruik het elektrische gereedschap nicht met een beschadigde kabel. Raak de beschadigde kabel Niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden worden beschadigd.
Beschadigde kabels vergroten het risico van een elektrische schok.
Restrisico's. Hoewel de bedieningshandleidingen bij once elektrische gereedschappen voorschriften met betrekking tot veilig werken met elektrische apparaten bevatten, brengt ieder elektrisch gereedschap bepalde restrisico's met zich mee die ook door beschemingsvoorzieningen nicht geheel uit te sluiten zijn. Bedien het gereedschap waarom.altijd met de nooodzakelijk voorzichtigheid!
3. Beschrijving van het apparatus
Lees voor de inbedrijfstelling eerst alleveiligheidsvoorschriften en instructies.
Wanner de veiligheidsvoorschriften en instructies nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Vouw de uitvouwbare paging met de afbeelding van het gereedschap open en LAST deze paging opengevouwen verwijl u de gebruiksaanwijzing leest.
Componenten
1 In-/uitschakelaar
2 Elektronisch instelwiel
3 Afdekkap
4 Zaagtafel
5 Parallelgeleider (uitrusting)
6 Hefboom van de kleminrichting
7 Instelknop pendelslagn
8 Zaagblad
9 Luchtafzuiigopening 35 mm
10 Vastzethefboom
11 Netsnoermodule
12 Vergrendelingsknop
13 Beveiling gegen uitrukken van houtvezels (kunststof)
14 Glijstuk
15 Beveiling gegen uitrukken van houtvezels (staal)
16 Kunststof kap (geisoleerd greepvlak)
17 Handgreep (geisoleerd greepvlak)
Leveringsomvang
Zie verpakking
Voorgeschreiben gebruik van het sys- teem
Het gereedschap is bestemd voor het met vaste steun schulpen en het zagen van uitsparingen in hout, kunststof, metaal, keramiekplaten en rubber. De machine is geschikt omrecht en in bochten te zagen met een verstekhoek tot 45^ . De adviezen voor zaagbladen要去en in acht worden genomen.
Eisen die gesteld worden aan de gebruiker
Het apparaat mag uitsluitend door bevoegd, opgeleid personeel worden bediend, onderhonden en in stand worden gehonden. Dit personeel dient op de hoogte te worden gesteld over de risico's die{kunnen optreden.
Technische specificaties
| Decoupeerzaag | 650 SPS |
| Nom. spanning | V~ | 230 |
| Opgenomen vermogen | Watt | 650 |
| Afgegeben vermogen | Watt | 340 |
| n₀ | min-1 | 3200 |
Aantal slagen bij onbelast lopen n_0
| Regelbare slagen per minuut | min-1 | 500...3200 |
max. zaagdiepte in hout
| staal (ongelegeerd) mm 6
metaal mm 16
max. zaagdiepte |
Uw elektrische gereedschap is vol-gens EN 60745 dubbel geisoleerd; een aardleiding is hierdoor overbodig.
Het apparatus is nicht storend voor radio- en televiseontvangst volgens EN 55014-1 en stoovrij volgens EN 55014-2.
Geluidsgrenzen
Meetwaarden vastgesteld volgens EN 60 745.
Het A-gewaardeerde geluidsniveau van de machine bedraagt kenmerkend:
geluidsdrukniveauau (L_pA) 84 dB (A)
geluidsvermogenniveaua (L_wA) 95 dB (A)
Meetonzekerheid K = 3 dB
Het geluidsniveau bij het werkken kan 85 dB(A) overschrijden.
Triaxiale trillingsemissiewaarde gemeten volgens EN 60745.
| Zagen van hout; ah:
m/s2 9,5
Meetonzekerheid K
m/s2 1,6 |
| Zagen van metaaalplaat; ah:
m/s2 9,3
Meetonzekerheid K
m/s2 1,6 |
Het in deze gezebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gezebruikt voor het vergelijkken van gereedschappen.
Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gezallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen. De trillingsbelasting kan onderschat worden als het elektrische gereedschap regelmatig op dergelijk wijze worden gebruikt.
Opmerking: Voor een nauwkeurige schatting van de trillingsbelastingijdens een bepaalde arbeidsperiode要去ekening worden gehonden met
dearendaarinhetgereedschapuitgeschakeldis, ofwaarinhetgereedschaweldraait,maar nicht werkelijkwordtgebruikt.
Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.
4. Bediening
Trek voor alle werkzaamheden aan het elektrisch gereedschap eerst het snoer uit het stopcontact.
Ingebruikname
Let op de netspanning!
Controller voor inbedrijfstelling of de op het typeplaatje aangegeven netspanning en netfrequentie overeenkomen met de gegevens van uw stroomnet.
netsnoermodule aansluiten
Bij het gebruik van verlengsnoeren: alleen voor dit gebruik toegelaten verlengsnoeren met voldoende diameter gebruiken. Anders kan prestatieverlies bij het apparaat en oververhitting van het snoer optreden. Beschadigde verlengsnoeren a.u.b. verrangen.
Netsnoor
Als het snoerijdens de werkzaam-heden beschadigd raakt, onmiddelijk de stekker uit het stopcontact trekken.
Netsnoermodule
Netsnoermodule met patent snelsluiting.
Sluit de stroomkabelmodule 12 op de handgreep aan. De stekker要去 vastklikken.
Gebruik de netsnoermodule 12 alleen voor elektrische gereedschappen van Kress. Probeer in geen geval, andere apparaten hiermee te lately werken.
Een beschadigde netsnoermodule mag nicht meer worden gezebrukt. Deze要去 onmiddelijk door een neue Kress-netsnoermodule worden verrangen.
De beiden vergrendelingsknoppen 13 indrukken en de netsnoermodule 12 uit de handgreep trekken.
Gebruik uitsluitend originele Kress-netsnoermodules en ten minste een zware rubberslangleiding (codeaanduiding H07 RN-F).
Bediening
NL
In- en uitschakelen
Attentie! Voor het inschakelen van de decoupeerzaag要去 de stofkap 3 voor de stoter weer tot de zaagtafel 4 worden neergelaten.
De aan/uit schakelaar 1aar voren schuiven om het apparaat in te schakelen.
Door op de uitgeklapte voorkant van de aan/uit schakelaar 1 te drukken keert deze weer terug maar de uit-stand.
Nulspanningsbeveiliging
De nulspanningsbeveiliging voorkomt ongecontroleerd starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.
Als u het gereedschap opnieuw wilt inschakellen,zet u de aan/uit-schakelaar 1 in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.
Pendelslag-installing
Het overschakelen van positie 0aar positie 3 geschiedt met behulp van de pendelslag-instelknop 7 (draaiknop).De gekleurde markingering geeft de gekozen pendelslaginstelling aan.
Aanbevolen pendelslag-instelling:
Pos. 0 voor glas, keramiek, zacht staal, zware nonferro metaallegeringen, aluminium, persstoffen
Pos. 1 voor kunststoffen
Pos. 2 voor multiplex
Pos. 3 voor hardhout, zachthout, spaanplaten
Er worden op gewezen, dat de aangegeven waarden richtwaarden zijn, die afhankelijk van de dikte, de hardheid en de verzelrichting van het materiaal, alsmede afhankelijk van de toestand van het zaagblad können variëren.
De optimale pendelbeweging voor de gewenste toepassing Aunt u proefondervindelijk bepalen. Daar bij gelden de volgende adviezen:
Hoe fjinner en schoner de zaagrand moet worden, hoe kleiner de pedelbeweging moet worden ingesteld, of deze要去 eventuel helemaal worden uitgeschakeld.
Schakel bij de bewerking van dunne materiai- len (bijv. metaalplaat) de pendelbeweginguit.
Werk in harde materialen (bijv. staal) met eenkleine pendelbeweging.
In zachte materialen en bij het zagen van hout in de richting van de nerfkest u met maximale pendelbeweging werken.
Verstekzagen tot 45^
De zaagtafel 4 wordt door de vastzethefboom 10 90^ aan voren te draaien losgemaakt. Daardoor kan de zaagtafel 4 aan achteren (richting luchtaf-zuiging) geschoven worden en in de gewenste schuine stand gedraaid worden. De positie van de zaagtafel 4 wordt door terugdraaien van de vastzethefboom 10 vastgezet.
Eventueel moet er nog een beetje nagespannen worden door de vastzethefboom 10 nogmaals maar voren te draaien en het spanwielaar rechts vaster aan te draaien.
Daarna worden de vastzethefboom 10 teruggedraaid, de zaagtafel 4 is vastbezet. De hoeken 15^ , 30^ en 45^ können op de zaagtafel 4 worden ingesteld.
Installing voor haaks zagen in 0^ -positie (zaagblad verticaal)
De zaagtafel 4 wordt door de vastzethefboom 10 90^ maar voren te draaien losgemaakt. Daarna kan de zaagtafel 4evt. door dezeaaracteren te trekkenuit de vergrendeling worden gehaald, in de 0^ positie worden gedraaid en weeer worden vastgeklikt. De positie van de zaagtafel 4 wordt door terugdraaien van de vastzethefboom 10 vastgezet.
Eventueel moet er een beetje nagespannen worden door de vastzethefboom 10 nogmaalsaar voren te draaien en het spanwielaar rechts vaster aan te draaien. Daarna worden de vastzethefboom 10 teruggedraaid, de zaagtafel 4 is vastgezet.
Glijstuk
Om te voorkomen dat er tijdens het zagen krassen ontstaan op het oppervlak van het werkstuk, kan het glijstk 14 aan de voorkant op de zaagtafel 4 gemonteerd worden.
Spanenbescherming
Afhankelijk van het gebruik kan de desbeteffende spanenbescherming als volgt worden gebruikt.
Voor zaagtafel 4
Het kunststofgedeelte 13 worden van onderaf in de zaagopening van de zaagtafel 4 gedrukt (knipslui-ting).
Voor glijstuk 14
Het glijstuk 14 worden met het metalen gedeelte 15, dat van bovenaf in de zaagopening is gelegd, aan de voorkant op de zaagtafel 4 gemonteerd worden.
De houtvezels worden daardoorijdens het zagen gegen de spanenbescherming 13 of 15 gedrukt. Zo worden uitscheuren tegengegaan.
De gebruiksmogelijkheden zijn beperkt tot rechtekige (90^) zaagsneden.
Stofafzuiiging
De luchtafzigopening 9 worden van de achterkant in de zaagtafel 4 geplaatst. Daardoor is de decoupeerzaag voor de aansluiting van een normale stofzuiger voorbereid.
Om ervoor te zorgen dat de aansluiting Niet belemmerd worden door spanen, worden de flexibele slang in de opening van de luchtafzuiiging gestoken.
Digitale electronic
Het,aantal slagen kan traploos worden geregeld van 500 slagen tot het maximale aantal slagen van 3200 per minuut en kan daardoor aan de eisen van het materiaaal worden aangepast. Bij belasting zorgt de digitale electronic voor extra vermogen.De regeling vindt plaats met het instelwiel 2 voor op de handgreep.
Positie 1 min. aantal slagen ca. 500 slagen/min.
Position 6 max. aantal slagen ca. 3200 slagen/min.
De digitale electronic is voorzien van een nulspanningsbeveiliging ter voorkoming van onbedoeld starten, bijvoorbeeld nadat de stroom is uitgevalen of de stekker uit het stopcontact is getrokken. Dit dient voor uw verilgheid. Het gereedschap moet daarna opnieuw worden ingeschakeld.
Wanner de motor voortdurend sterk\
wordt belast en met een laag toeren-tal loopt, kan hij oververhit raken.
Gereedschap verrangen
Trek de stekker uit het stopcontact voordat u het gereedschap instelt, accessoires verwisselt of het gereedschap wegelt.
Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
Draag bij het Vervangen vangereedschap beschemhandschoenen.
Het gebruikte gereedschap kan bij langere werkzaamheden sterk worden verhit en/of de snijkanten van het gebruikte gereedschap zichn scherp.
Monteren en demonteren van het zaagblad
Dit klemsysteme heeft het voordeel dat u het zaagblad onafhankelijk van het gereedschap kunt wisselen.
Eerst worden de afdekkap 3 maar boven geschoven. Door de hefboom van de kleminrichting 6 te draaien, worden het snelwisselsysteme geopend en kan het zaagblad 8 worden aangebracht. Zorg dat het zaagblad tot de aanslag� anderden worden gedrukt.
Door de hefboom van de kleminrichting 6 los te laxen en cervolgens in de richting van de stoter te drukken, worden het zaagblad 8 automatisch vastgedrukt.
De hefboom 6 springt terug maar de uitgangspositie. Bij het demonteren komt het zaagblad 8 door het draaien van de hefboom van de kleminrichting 6 los te liggen, waarna het zaagbladuit de stoter kan worden verwijderd. De geleiderol voorkomt afwijkingen van het zaagblad en zorgt ervoor dat de mechanismiek (stoter) worden ontlast. Als u de zaagbladen tot de aanslag maar achteren drukt, levert dit automatisch een inklemmingshoek van 90^ op. Dat geldt uiteraard alleen bij gebruik van荃 ze orginele zaagbladen.
-Waarschuwing-
Decoupeerzaag gegen de top van het zaagblad op de houten planta drukken tot de hefboom van de klerminrichting 6 maar de uitgangspositie terug-springt.
Alleen op die manier is het zaagblad 8 juist gemonteerd en kan de afdekkap 3 worden teruggeklapt.
-OPMERKING-
Controller of het zaagblad stevig vastzit.
Een los zaagblad kan uit de zaaghouder vallen en kan u verwonden.
Ultgangspositie (= spanstand)
Aanslagstand
Zaagblad monteren
Hefboom van de kleminrichting 6 tot de aanslag draaien en vasthouden.
Zaagblad 8 er tot de aanslag inschuiven.
Hefboom van de kleminrichting 6 loslaten.
Zaagblad demonteren
Hefboom van de kleminrichting 6 tot de aan-slag draaien en vasthouden.
Zaagblad 8 verwijden.
-OPMERKING-
Gedraaide hefboom van de kleminrichting Niet\
aar achefteren drukken, waar dit het verwijderen\
van het zaagblad bemoelijkt.
Tips voor de werkzaamheden
Het werken met de slingerdecoupeer-zaag
Bij het zagen moet erop worden gelet, dat de voetplaat veilig op het werkstuk ligt. De decoupeerzaag kan dan gemakkelijker met de hand worden geleid. Om een gave zaagsnede en een zo goed möglichke prestatie te verkrijgen, is het belangrijk dat er op een juiste slingerbewegingafstelling, aangepast aan het materiaal, en eveneens aan
het materiaal aangepaste aanzet worden gelet (bijv. instelling slingerbeweging op 0 en geringe aanzet bij het zagen van metalen).
Door de in de zaag gemonteerde blaasopening blijft de zaaglijk vrij van zaagsel en daardoor steeds goed zichtaar.
Bij het zagen van metaal moet er wat olie op de zaaglijk worden aangebracht. Blik moet op een voldoende stevige ondergrond (spaan- of multiplexplaat). Daardoor wordt het meeveren van het materiaal grotendeels voorkomen.
Aantal zaagbewegingen vooraf instellen
Bij apparaten met draaistopschakelaar 2 kan het toerental afhankelijk van de toepassing met de draaistopschakelaar 2 worden ingesteld.
Bij belasting zorgt de digitale electronic voor extra vermogen.
1-2: Klein aantal zaagbewegingen
3-4: gemiddeld aantal zaagbewegingen
5-6: gross aantal zaagbewegingen
Aanbevolen aantal slagen
Het optimale aantal slagen moet voor het begin van de zaagwerkzaamheden door proberen worden vastgesteld, omdat meertere factoren, bijv. materiaal, dikte van het materiaal en de toestand van het zaagblad het resultaat+kennen beinvloeden.
Een laag aantal slagen voor het zagen van glas, keramiek, metaal.
Middelgroot aantal slagen voor het zagen van kunststof, persstof, multiplex.
Hoog aantal slagen bij het verwerken van hardboard, zacht hout en spaanplaten.
-OPMERKING-
Bij langdurige werkzaamheden met een Klein aantal zaagbewegingen kan het elektrische gereedschap zeer heet worden. Werp het zaagblad uit en LAST het elektrische gereedschap ca. 3 min met het maximale aantal zaagbewegingen lopen om het te laten afkoelen.
Bij het zagen van metaal dient u vanwege de verwarming van het materiaal langs de zaaglijk koelresp. smeermiddel aan te brengen.
Blik moet op een voldoende stevige ondergrond (spaan- of triplexplaat) worden gelegd. Daardoor wordt het meeveren van het materiaal grotendeels voorkomen.
Gaten boren, okzonder voorboren
Boor, om een gat te zagen, een gaatje vóró – een uitgangspunt – waar u het zaagblad door kut steken. Insteken in het materiaal (alleen bij houtbewerking) is möglichk, maar dat vereist wel enige ervaring.
De streekzaag worden ingeschakeld en onder een hoek van 55 à 60^ met de voorkant van de voetplaat op het werkstuk gezet en langzaam en voorzichtig in het materiaal gedrukt.
Als u met dit werk begint, wees dan voorzichtig: slagen en stootsgewijze belastingen bij verkeerd opzetten van de zaag of bij te vlug indringen, kuren leiden tot zaagbreuk. Uitsluitend met maximaal toerental indringen.
5. Gereedschappen en accessoires
Zaagblad kiezen
Er mogen alleen in de gebruiksaanwijzing genoemde originele zaagbladen van Kress worden gebruikt of zaagbladen met een max. dikte van 1,5 mm zoals afgebeeld in de volgende maatschets. Alleen op die manier is een reglementaire bevestiging van het zaagblad gewaarborgd en is het gevaar voor ongevalten ten gevolge van losrakende decoupeerzaagbladen nagenoeg uitgesloten!
Het zaagblad mag Niet longerং dan nodig is voor de gewenste zaagsnede.
Gebruik voor het zagen van nauwe bochten een smal zaagblad.
Parallelgeleider (uitrusting)
Voor parallel lopende zaagsneden dient de parall- lemgeleider 5 met schaalverdeling te worden gebruikt om onberispelijk te konnen zagen.
De parallelgeleider 5 worden van de zijkant door de klemplaat in de sleuf van de voetplaat geschoven, volgens de schaalverdeling ingesteld en met de vleugelschroef vastbezet.
Rondzaag (uitrusting)
Voor het zagen van een cirkel is een rondzaag met schaalverdeling leverbaar (wordt op bezelfde manier op de zaag gezet als de parallelgeleider). Het draadeinde in de knop zocht ervoor dat de zaag kan worden bijgesteld, als het materiaal een grotere indringdiepte vereist, of als de punt van het draadeinde worden bijgeslepen. Let erop, dat de borgmoer algijd stevig aangedraaid is.
Speciale toebehoren
Toebehoren van derden Niet gebruiken, odomat deze Niet door KRESSঃ发展格局.
Het gebruik hiervan kan gevaarlijk়n.
Om letsel en beschadigingen te vermijden, uitsluitend door KRESS geadviseerde toebehoren gebruiken.
6. Onderhoud en service
Onderhoud en reiniging
Trek voor alle werkzaamheden aan het elektrisch gereedschap eerst het snoer uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopengingen steeds schoon.
Van buiten toegankelijke kunststof onderden regelmatig afvegen met een doek zonder reinigingsmiddel.
Gereedschapsopname altijd schoon houden.
De beweeglijke geleiderol voor het zaagblad要去 vanarend totarend van een druppel olie worden voorzien.
-OPMERKING
Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Het is in dergelijk gevallen raadzaam een stationaire afzuiginstallatie te gebruiken, de ventilatieoppeningen vaak uitt te blazen en een aardlekschakelaar (FI) in de elektrische verbinding op te nemen.
Koolborstels verrangen
Versleten koolborstels door een bevoegde klantendienst latentervangen.
Service
Na een veeleisende klus gedurende langereijd要去 het apparaat in verband met een inspectie en grondige reiniging bij een servicestation van Kress worden ingeleverd.
De betreffende servicestationskestu vinden in het bijgevoegde blad "SERVICE" of op once Internetsite www.kress-elektrik.de.
Reserveonderdelen/explosietekening
Explosietekeningen en lijsten met reserveonderdelen vindt u op once homepagehttp://spareparts.kress-lektrik.de
Afvalverwerking
Terugwinnen van grondstoffen in plaats van het weggooien van afval. Gereedschap, accessoires en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt.
De kunststof delen zich gekenmerkt om ze per soort te{kunnen recyclen.
Alleen voor EU-landen
Geef elektrisch gereedschap nicht met het huisvuil mee!
Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap geschaden te worden ingezameld en te worden afgevoerd maar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.
Garantie
- Dit elektrische gereedschap wird zorgvuldig gecontroleerd, getest en werk aan een strenge kwaliteits-controle onderworpen.
- Wij garanderen u een kostenloze oplossing van storingen aan elektrische gereedschappen, die binnen een termijn van 24 maanden na verkoopsdatum zich opgetreden bij de eindverbruiker en te wijten zich aan een materiaal- of productiefout. Voor sommige landen gelden individuele speciale regelingen betreffende de garantiebepalingen. Wij behouden ons hetrecht voor om defecte onderdelen te repareren of te verrangen. Vervangen onderdelen worden ons eigendom.
- Bij ondeskundig gebruik of behandeling of het openen van het apparaat door Niet bevoegde reparatie-centra vervalt de garantie. Van de garantie uitgesloten zijn: mechanische beschadigingen door vallen etc., beschadigingen door binnendringen van water of andere vloeistoffen, afgesneden of beschadigde snoeren, motorschade en mechanische schade door ondeskundige overbelasting, slijtende onderdelen, bijv. koolborstels, boorhouder, boorhoudersleutels, boorspillen bij slijtage, motoren, netsnoeren, accu's, zaagbladen, lijpschijven, stofzakken, algemene accessoires (boren, beitels, etc.). Meer informatie over de verschillende slijtende delen van het apparaat kurz u ontvangen onder http://spareparts.kress-elektrik.de of bij een van once service-centra.
- Aanspraken op de garantie{kunnen alleen in behandel ing worden genom als de schade onverwijd werden gemeld (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties.
- Wanner u aanspraak op de garantie wilt make, stuur dan a.u.b de originele aankoopfactuur samen met het apparaat maar ons of maar het betreffende service-centrum op.
- Door de door ons opgenomen garantieverplichtingen zijn alle verdere aanspraken van de koper – met name hetrecht op koopvernietiging, prijsreductie of het eisen van schadevergoeding – uitgesloten.
- De koper heeftECHTER naar keuze hetrecht op prijsreductie (vermindering van het aankoopbedrag) of op koopvernietiging (annuleren van het koopcontract), indien wij er Niet in slagen, eventueel opgetreden defecten binnen een redelijkke termijn te herstellen.
- Niet uitgesloten zijn de eisen van schadevergoeding volgens §§ 463, 480 par. 2, 635 BGB wegens het ontbreken van toegekende eigenschappen.
- De bepalingen onder punt 7 en 8 gelden alleen maar voor de Bondsrepubliek Duitsland.
Technische wijzigingen voorbehouden
Pos. 1 for kunststof
Pos. 2 for späntræ
Wij verklaren op eigenc verantwoording, dat dit produit voldoet aan de volgende normen of normatieve dokumenten: zie CE Technisch dossier bij: TF
IT
