BEDIENUNGSANLEITUNG SPS 650W KRESS

SPS-DE / 0912 Originalbedienungsanleitung "Stichsäge“ 4 Deutsch

Symbole und Abkürzungen

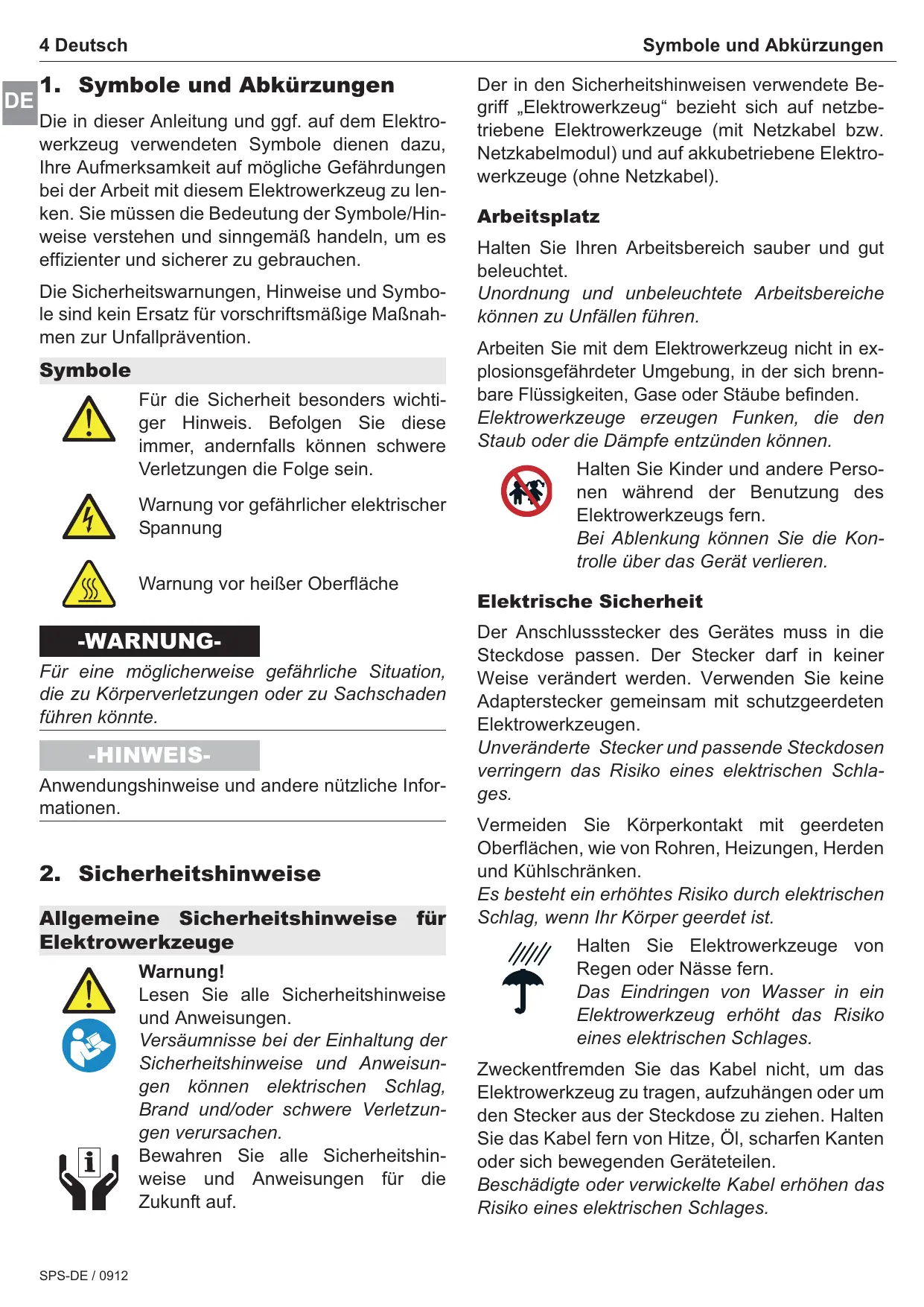

1. Symbole und Abkürzungen

Die in dieser Anleitung und ggf. auf dem Elektrowerkzeug verwendeten Symbole dienen dazu, Ihre Aufmerksamkeit auf mögliche Gefährdungen bei der Arbeit mit diesem Elektrowerkzeug zu lenken. Sie müssen die Bedeutung der Symbole/Hinweise verstehen und sinngemäß handeln, um es effizienter und sicherer zu gebrauchen. Die Sicherheitswarnungen, Hinweise und Symbole sind kein Ersatz für vorschriftsmäßige Maßnahmen zur Unfallprävention. Symbole Für die Sicherheit besonders wichtiger Hinweis. Befolgen Sie diese immer, andernfalls können schwere Verletzungen die Folge sein. Warnung vor gefährlicher elektrischer Spannung Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel bzw. Netzkabelmodul) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Arbeitsplatz Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Warnung vor heißer Oberfläche Elektrische Sicherheit -WARNUNGFür eine möglicherweise gefährliche Situation, die zu Körperverletzungen oder zu Sachschaden führen könnte. -HINWEISAnwendungshinweise und andere nützliche Informationen.

2. Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge Warnung! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. SPS-DE / 0912 Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. Sicherheitshinweise Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Aussenbereich zugelassen sind. Die Anwendung eines für den Aussenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter (FI). Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. Deutsch 5 Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten DE Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub. Verwendung und Behandlung von Elektrowerkzeugen Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr einoder ausschalten lässt, ist gefährlich und muss repariert werden. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. Bewahren Sie unbenutzte Elektrowerkzeuge ausserhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandSPS-DE / 0912 6 Deutsch Sicherheitshinweise frei funktionieren und nicht klemmen, ob Teile DE gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. Service Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Gerätespezifische weise Sicherheitshin- Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr. Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt. Achten Sie darauf, dass die Fußplatte beim Sägen sicher aufliegt. Ein verkantetes Sägeblatt kann brechen oder zum Rückschlag führen. Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkzeug aus und ziehen Sie SPS-DE / 0912 das Sägeblatt erst dann aus dem Schnitt, wenn dieses zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeug sicher ablegen. Verwenden Sie nur unbeschädigte, einwandfreie Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen oder einen Rückschlag verursachen. Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung. Fassen Sie das Elektrowerkzeug nur an isolierten Griffflächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit der Hand. Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserregend! Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen können. Zum Beispiel: Manche Stäube gelten als krebserregend. Tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/ Späneabsaugung. Gerätebeschreibung Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Deutsch 7

3. Gerätebeschreibung

Nicht benutzte Werkzeuge müssen sicher, in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden! Halten Sie Ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren. Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages. Restrisiken: Obwohl in den Bedienungsanleitungen zu unseren Elektrowerkzeugen ausführliche Hinweise zum sicheren Arbeiten mit Elektrowerkzeugen enthalten sind, birgt jedes Elektrowerkzeug gewisse Restrisiken, die auch durch Schutzvorrichtungen nicht völlig auszuschließen sind. Bedienen Sie deshalb Elektrowerkzeuge immer mit der notwendigen Vorsicht!

Lesen Sie vor Inbetriebnahme alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte klappen Sie die Aufklappseite mit der Darstellung des Gerätes auf, und lassen Sie diese Seite aufgeklappt, während Sie die Bedienungsanleitung lesen. Gerätebauteile

Parallelanschlag (Zubehör)

Pendelhub-Einstellknopf

Absaugstutzen ø 35 mm 10 Arretierhebel 11 Netzkabelmodul 12 Verriegelungstaste 13 Spanreißschutz (Kunststoff) 14 Gleitschutz 15 Spanreißschutz (Stahl) 16 Kunststoffkappe (isolierte Grifffläche) 17 Handgriff (isolierte Grifffläche) Lieferumfang Siehe Verpackung Bestimmungsgemäße Verwendung Die Stichsäge ist universell einsetzbar für alle Sägearbeiten in harten und weichen Hölzern, beschichteten Hölzern, Holzfaserplatten, Sperrholz, Metall und Kunststoffen bis zur angegebenen max. Schnittiefe. SPS-DE / 0912 8 Deutsch Gerätebeschreibung DE Anforderungen an den Benutzer Geräusch- und Vibrationsinformation Das Gerät darf nur von autorisiertem, eingewiesenem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftretenden Gefahren unterrichtet sein. Technische Daten Stichsäge 650 SPS

Nennspannung Messwerte ermittelt entsprechend EN 60 745. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel (LpA) 84 dB(A) 95 dB(A) Schallleistungspegel (LwA) Messunsicherheit K = 3 dB Der Geräuschpegel beim Arbeiten kann 85 dB(A) überschreiten. Gehörschutz tragen! Vibration Aufnahmeleistung Watt

Abgabeleistung Leerlaufhubzahl n0 min-1

Hubweg max. Schnitttiefe in Holz Stahl (unlegiert) mm Leichtmetall

max. Schnitttiefe Schrägschnitt 2,3 Gewicht Ihr Elektrowerkzeug ist gemäß EN 60745 doppelt isoliert; ein Erdleiter ist aus diesem Grunde überflüssig. Das Gerät ist funk- und fernsehentstört nach EN 55014-1 sowie störfest nach EN 55014-2. SPS-DE / 0912 Geräuschwerte Triaxialer Schwingungsemissionswert ermittelt entsprechend EN 60745. Stichsäge 650 SPS Sägen von Holz; ah: m/s² 9,5 Messunsicherheit K m/s² 1,6 Sägen von Metallblech; ah: m/s² 9,3 Messunsicherheit K m/s² 1,6 Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeuges verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Bedienung Deutsch 9

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker. Inbetriebnahme Netzspannung beachten! Prüfen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen. Netzkabelmodul anschließen Bei Einsatz von Verlängerungskabeln: Nur für den Einsatzbereich zugelassene Verlängerungskabel mit ausreichendem Querschnitt verwenden. Ansonsten kann Leistungsverlust beim Gerät und Überhitzung des Kabels eintreten. Ersetzen Sie beschädigte Verlängerungskabel. Netzkabel Wird das Netzkabel während der Arbeit beschädigt, sofort Netzstecker ziehen. Netzkabelmodul Netzkabelmodul mit Patent-QuickVerschluss. Schließen Sie das Netzkabelmodul 12 an den Handgriff an. Der Stecker muss einrasten. Verwenden Sie das Netzkabelmodul 12 nur für Kress-Elektrowerkzeuge. Versuchen Sie nicht, andere Geräte damit zu betreiben. Beschädigte Netzkabelmodule dürfen nicht verwendet werden. Sie sind unverzüglich durch ein neues Kress-Netzkabelmodul zu ersetzen. Die beiden Verriegelungstaster 13 drücken und Netzkabelmodul 12 aus dem Handgriff herausziehen. Verwenden Sie nur Original Kress-Netzkabelmodule. Bedienung

Ein- und Ausschalten Achtung! Vor dem Einschalten der Stichsäge muss die Staubschutzhaube 3 vor dem Sägeblatt wieder bis zum Sägetisch 4 abgesenkt werden. Den Ein-/Ausschalter 1 nach vorn schieben um das Gerät einzuschalten. Durch Drücken auf die ausgekippte Vorderkante des Ein-/Ausschalters 1 kehrt dieser wieder in die Aus-Stellung zurück. Wiederanlaufschutz Der Wiederanlaufschutz verhindert das unkontrollierte Anlaufen des Elektrowerkzeuges nach einer Unterbrechung der Stromzufuhr. Zur Wiederinbetriebnahme bringen Sie den Ein-/Ausschalter 1 in die ausgeschaltete Position und schalten das Elektrowerkzeug erneut ein. Pendelhub-Einstellung Die Umschaltung von Einsterllung 0 bis 3 erfolgt mit dem Pendelhub-Einstellknopf 7 (Drehknopf). Die Markierung zeigt die gewählte PendelhubEinstellung. Empfehlung zur Pendelhub-Einstellung: Pos. 0 für Glas, Keramik, Weichstahl, Buntmetall, Aluminium und Preßstoffe Pos. 1 für Kunststoffe Pos. 2 Pos. 3 für Sperrholz für Hartholz, Weichholz, Spanplatten. Es wird darauf hingewiesen, dass die angegebenen Werte Richtwerte sind, die je nach Dicke, Härte, Faserrichtung des Materials sowie dem Zustand des Sägeblattes variieren können. Die optimale Pendelstufe für die jeweilige Anwendung lässt sich durch praktischen Versuch ermitteln. Folgende Empfehlungen gelten dabei: Wählen Sie die Pendelstufe umso kleiner bzw. schalten Sie die Pendelung ganz ab, je feiner und sauberer die Schnittkante werden soll. Schalten Sie bei der Bearbeitung von dünnen Werkstoffen (z.B. Blechen) die Pendelung aus. Arbeiten Sie in harten Werkstoffen mit kleiner SPS-DE / 0912 10 Deutsch Bedienung Pendelung. Für Sägetisch 4 Holz in Faserrichtung können Sie mit maximaler Pendelung arbeiten. Das Kunststoffteil 13 wird von unten in die Sägeöffnung des Sägetisches 4 gedrückt (Schnappverschluß). DE In weichen Materialien und beim Sägen von Gehrungsschnitte 45° Für Gleitschutz 14 Der Sägetisch 4 wird durch Schwenken des Arretierhebels 10 um 90° nach vorne gelöst. Dadurch kann der Sägetisch 4 nach hinten (Richtung Absaugstutzen) geschoben und in die gewünschte Schräglage geschwenkt werden. Die Lage des Sägetisches wird durch zurückschwenken des Arretierhebels 10 fixiert. Der Gleitschutz 14 wird mit dem von oben in die Sägeöffnung eingelegten Blechteil 15 von vorne auf den Sägetisch 4 aufgesteckt. Gegebenfalls muß etwas nachgespannt werden, indem der Arretierhebel 10 nochmals nach vorn geschwenkt, und das Spannrad durch drehen nach rechts fester angezogen wird. Der Anwendungsbereich ist auf rechtwinklige (90°)- Schnitte beschränkt. Danach wird der Arretierhebel zurückgeschwenkt, der Sägetisch 4 ist fixiert. Die Winkel 15°, 30° und 45° können am Sägetisch 4 fest eingerastet werden. Einstellung für rechtwinklige Schnitte in 0°-Position (Sägeblatt senkrecht) Der Sägetisch 4 wird durch Schwenken des Arretierhebels 10 um 90° nach vorne gelöst. Danach kann der Sägetisch 4 gegebenenfalls durch ziehen nach hinten aus der Rasterung gelöst und in die 0°-Position geschwenkt und wieder eingerastet werden. Die Lage des Sägetisches 4 wird durch zurückschwenken des Arretierhebels 10 fixiert. Gegebenenfalls muss etwas nachgespannt werden, indem der Arretierhebel 10 nochmals nach vorn geschwenkt, und das Spannrad durch drehen nach rechts fester angezogen wird. Da-nach wird der Arretierhebel 10 zurückgeschwenkt, der Sägetisch 4 ist fixiert. Gleitschutz Zum Schutz vor Kratzspuren an der Werkstückoberfläche beim Sägen kann der Gleitschutz 14 von vorne auf den Sägetisch 4 aufgesteckt werden. Spanreißschutz Je nach Anwendung kann der eine oder andere Spanreißschutz wie folgt eingesetzt werden. SPS-DE / 0912 Die Holzfasern werden dadurch beim Sägen an den Spanreißschutz 13 oder 15 gedrückt, somit wird ein ausreißen verhindert. Staubabsaugung Der Absaugstutzen 9 wird von hinten in den Sägetisch 4 eingesteckt. Damit ist die Stichsäge für den Anschluß eines handelsüblichen Staubsaugers vorbereitet. Um die Schnittstelle von Spänen frei zu halten, wird der flexible Saugschlauch in die Öffnung des Absaugstutzens eingesteckt. Digitalelektronik Die Hubzahl kann von 500 bis zur Maximalhubzahl von 3200/min. stufenlos geregelt und den jeweiligen Materialerfordernissen angepaßt werden. Bei Belastung sorgt die Digitaltechnik für Leistungsnachschub. Die Regulierung erfolgt mittels Einstellrad 2 vorn am Handgriff. Regelbereich Position 1 Position 6 min. Hubzahl ca. 500 Hübe/min. max. Hubzahl ca. 3200 Hübe/min. Die Digitalelektronik ist mit einer Wiederanlaufsicherung (kein unbeabsichtigtes Anlaufen, z. B. nach Stromausfall oder Ziehen des Netzsteckers) ausgerüstet. Dies dient zu Ihrer Sicherheit. Das Gerät muss bewusst wieder eingeschaltet werden. Der Motor kann bei andauernd starker Belastung und niedrigen Drehzahlen überhitzt werden. Bedienung Deutsch 11 Werkzeug wechseln

Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts. Tragen Sie beim Werkzeugwechsel Schutzhandschuhe. Das Einsatzwerkzeug kann sich bei längeren Arbeitsvorgängen stark erwärmen und/oder Schneidkanten des Einsatzwerkzeuges sind scharf. Ein- und Ausspannen der Sägeblätter Das Spannsystem hat den Vorteil, dass Sie die Sägeblätter ohne Werkzeug wechseln können. Zuerst wird die Abdeckhaube 3 nach oben geschoben. Durch Drehen des Spannhebels 6 wird das Schnellspannsystem geöffnet und das Sägeblatt 8 kann eingesetzt werden. Dabei ist darauf zu achten, daß es bis zum Anschlag nach hinten gedrückt wird. Durch Loslassen des Spannhebels 6 und einem nachfolgenden Druck in Stößelrichtung wird es automatisch fixiert, der Spannhebel 6 springt in die Ausgangsposition zurück. Beim Ausspannen wird das Sägeblatt 8 durch Drehen des Spannhebels 6 aus der Fixierung gelöst. Danach kann es aus dem Stößel herausgenommen werden. Die Stützrolle – sie verhindert Abweichungen des Sägeblattes und sorgt für eine Entlastung der Mechanik (Stößel) – ergibt als Anschlag automatisch den Einspannwinkel von 90°. Das gilt selbstverständlich nur bei Verwendung unserer Original-Sägeblätter. -WARNUNGStichsäge gegen Sägeblattspitze auf Holzplatte drücken, bis Spannhebel 6 in die Ausgangslage zurückspringt. Nur so ist das Sägeblatt 8 mit Sicherheit richtig eingespannt, und die Abdeckhaube 3 lässt sich schließen. -HINWEIS- Sägeblatt einspannen Spannhebel 6 bis zum Anschlag drehen und festhalten. Sägeblatt 8 bis zum Anschlag einschieben. Spannhebel 6 loslassen. Sägeblatt entnehmen Spannhebel 6 bis zum Anschlag drehen und festhalten. Sägeblatt 8 herausziehen. -HINWEISGedrehten Spannhebel nicht nach hinten drükken, weil sich dadurch das Sägeblatt streng entnehmen lässt. Arbeitshinweise Arbeiten mit der Pendel-Stichsäge Beim Sägen ist darauf zu achten, dass die Grundplatte sicher auf dem Werkstück aufliegt. Die Stichsäge lässt sich jetzt leicht mit der Hand führen. Dabei ist im Interesse sauberer Sägeschnitte und optimaler Schnittleistung auf die richtige materialabhängige Pendelhub-Einstellung und auf ebenfalls materialangepassten Vorschub zu achten (z. B. Pendelhub-Einstellung 0 und langsamen Vorschub beim Sägen von Metallen). Durch die eingebaute Blasvorrichtung ist der Sägeschnitt stets frei von Spänen und daher gut sichtbar. Beim Sägen von Metallen sollte etwas Öl auf die Schnittlinie aufgetragen werden. Bleche sollten auf eine genügend feste Unterlage (Spanplatte oder Sperrholzplatte) aufgespannt werden. So wird ein Mitfedern des Materials weitgehend vermieden. Prüfen Sie das Sägeblatt auf festen Sitz. Ein lockeres Sägeblatt kann herausfallen und Sie verletzen. SPS-DE / 0912 12 Deutsch

Hubzahl vorwählen Bei Geräten mit Stellrad 2 kann die Drehzahl je nach Anwendungsbereich mit dem Stellrad 2 eingestellt werden. Bei Belastung sorgt die Digitaltechnik für Leistungsnachschub. niedrige Hubzahl 1-2: mittelere Hubzahl 3-4: hohe Hubzahl 5-6: Werkzeuge und Zubehör das Werkstück aufgesetzt und langsam und vorsichtig tiefer gedrückt. Vorsicht bei Beginn dieser Arbeiten: Rückschläge und stoßartige Belastungen bei falschem Ansetzen der Stichsäge oder zu schnellem Eintauchen könnten zum Bruch der Sägeblätter führen. Eintauchen nur mit max. Hubzahl.

5. Werkzeuge und Zubehör

Hubzahlempfehlung Sägeblatt auswählen Die optimale Hubzahleinstellung ist zu Beginn der Sägearbeiten durch Versuche zu ermitteln, da mehrere Faktoren, wie z. B. Material, Materialdikke, Zustand des Sägeblattes, das Arbeitsergebnis beeinflussen können. Es dürfen nur die in der Bedienungsanleitung aufgeführten Original-Kress-Sägeblätter oder die gemäß nachfolgender Maßskizze mit einer max. Dicke von 1,5 mm verwendet werden. Nur so ist die ordnungsgemäße Befestigung des Sägeblattes gewährleistet und die Unfallgefahr durch sich lösende Stichsägeblätter weitgehend ausgeschlossen! Niedere Hubzahl beim Sägen von Glas, Keramik, Metall. Mittlere Hubzahl beim Sägen von Kunststoff, Preßstoff, Sperrholz. Hohe Hubzahl bei der Bearbeitung von Hartholz, Weichholz und Spanplatten. -HINWEISBei längerem Arbeiten mit kleiner Hubzahl kann sich das Elektrowerkzeug stark erwärmen. Entnehmen Sie das Sägeblatt und lassen Sie das Elektrowerkzeug zur Abkühlung ca. 3 min mit maximaler Hubzahl laufen. Sägen von Metall Beim Sägen von Metall sollten Sie wegen der Erwärmung des Materials entlang der Schnittlinie Kühl- bzw. Schmiermittel auftragen. Bleche sollten auf eine genügend feste Unterlage (Spanplatte oder Sperrholzplatte) aufgespannt werden. So wird ein Mitfedern des Materials weitgehend vermieden. Ausschnitte / Taschenschnitte Bei Ausschnitten ist ein Loch zu bohren, d. h. ein Ausgangspunkt zu schaffen, von welchem aus die Säge angesetzt wird. Einstechen in das Material (nur bei Holzbearbeitung) ist möglich, sollte aber nur von geübten Händen durchgeführt werden. Die Stichsäge wird in eingeschaltetem Zustand in einem Winkel von 55–60° mit der Vorderkante der Grundplatte auf SPS-DE / 0912 Das Sägeblatt sollte nicht länger sein, als für den vorgesehenen Schnitt notwendig. Verwenden Sie für das Sägen enger Kurven ein schmales Sägeblatt. Parallelanschlag (Zubehör) Für Parallelschnitte ist der Parallelanschlag 5 mit Skalierung zu verwenden, um ein einwandfreies Sägeergebnis zu erzielen. Der Parallelanschlag 5 wird von der Seite durch das Klemmblech in die Aufnahme der Grundplatte eingeschoben, nach Skala eingestellt und mit der Flügelschraube fixiert. Kreisschneider (Zubehör) Für Kreisschnitte ist ein Kreisschneider mit Skalierung lieferbar (Montage wie Parallelanschlag). Der Gewindestift des Knopfgriffes ermöglicht ein Nachjustieren, wenn eine größere materialbedingte Eindrucktiefe verlangt oder die Spitze des Gewindestiftes nachgeschliffen wird. Achten Sie bitte darauf, dass die Kontermutter immer fest angezogen ist. Wartung und Service Deutsch 13 Sonderzubehör Ersatzteile / Explosionszeichnung Zubehör von Drittanbietern nicht verwenden, da diese von KRESS nicht geprüft wurden. Explosionszeichnungen und Ersatzteilliste finden Sie auf unserer Homepage http://spareparts.kress-elektrik.de Die Verwendung kann gefährlich sein. Zur Vermeidung von Verletzungen und Beschädigungen verwenden Sie nur die von KRESS empfohlenen Zubehörteile. Entsorgung Rohstoffrückgewinnung statt Müllentsorgung. Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

6. Wartung und Service

Wartung und Reinigung Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker.

Halten Sie das Elektrowerkzeug und die Lüftungsschlitze stets sauber. Von aussen zugängliche Kunststoffteile regelmäßig mit einem Tuch ohne Reinigungsmittel abwischen. Werkzeugaufnahme immer sauber halten. Die bewegliche Stützrolle für das Sägeblatt von Zeit zu Zeit mit einem Tropfen Öl versehen. -HINWEISBei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Es empfiehlt sich in solchen Fällen die Verwendung einer stationären Absauganlage, häufiges Ausblasen der Lüftungsschlitze und das Vorschalten eines Fehlerstrom(FI-)Schutzschalters. Kohlebürsten wechseln Abgenutzte Kohlebürsten durch einen autorisierten Kundendienst auswechseln lassen. Service Nach starker Beanspruchung über einen längeren Zeitraum sollte das Gerät zur Inspektion und gründlichen Reinigung einer Kress-Servicestelle zugeführt werden. Die entsprechenden Servicestellen entnehmen Sie dem beigefügten Beiblatt "SERVICE" oder unserer Internetseite www.kress-elektrik.de. Nur für EU-Länder. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll. Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Garantie

1. Dieses Elektrowerkzeug wurde sorgfältig geprüft, getestet und wurde einer strengen Qualitätskontrolle

unterzogen. 2. Wir garantieren die kostenlose Beseitigung von Mängel am Elektrowerkzeug, die innerhalb von 24 Monaten ab Verkaufsdatum beim Endverbraucher aufgetreten sind und auf einen Material- oder Herstellungsfehler zurück zu führen sind. Für einige Länder gelten individuelle Sonderregelungen hinsichtlich der Garantiebedingungen. Wir behalten uns vor, defekte Teile auszubessern oder durch neue zu ersetzen. Ausgetauschte Teile gehen in unser Eigentum über.

3. Unsachgemäße Verwendung oder Behandlung sowie die Öffnung des Gerätes durch nicht autorisierte

Reparaturstellen führen zum Erlöschen der Garantie. Von der Garantie ausgeschlossen sind:Mechanische Beschädigungen durch Sturz etc., Beschädigungen durch Eindringen von Wasser oder sonstigen Flüssigkeiten, abgeschnittene und beschädigte Kabel, Motorschäden und mechanische Schäden durch unsachgemäße Überlastung, Verschleißteile z.B. Kohlebürsten, Bohrfutter, Bohrfutterschlüssel, Bohrspindeln bei Abnutzung, Motoren, Netzkabel, Akkus, Sägeblätter, Schleifteller, Staubsäcke, Zubehör allgemein (Bohrer, Meißel etc.). Einzelheiten zu den verschieden Geräte-Verschleißteilen erfahren Sie unter http://spareparts.kress-elektrik.de oder von einer unserer Servicestellen.

4. Garantieansprüche können nur bei unverzüglicher

Meldung von Mängeln (auch bei Transportschäden) SPS-DE / 0912

Wartung und Service anerkannt werden. Durch Ausführung von Garantieleistungen wird die Garantiezeit nicht verlängert. Sollten Sie die Garantie einmal in Anspruch nehmen, so senden Sie bitte den Originalkaufbeleg, zusammen mit dem Gerät an uns oder die zuständige Servicestelle. Durch die von uns übernommenen Garantie-Verpflichtungen werden alle weitergehenden Ansprüche des Käufers - insbesondere das Recht auf Wandelung, Minderung oder Geltendmachung von Schadenersatzansprüchen - ausgeschlossen. Dem Käufer steht jedoch nach seiner Wahl das Recht auf Minderung (Herabsetzung des Kaufpreises) oder Wandelung (Rückgängigmachung des Kaufvertrages) zu, falls es uns nicht gelingt, evtl. auftretende Mängel innerhalb einer angemessenen Frist zu beseitigen. Nicht ausgeschlossen sind die Schadensersatzansprüche nach den §§ 463, 480 Abs. 2, 635 BGB wegen Fehlens zugesicherter Eigenschaften. Die Bestimmungen nach Punkt 7 und 8 gelten nur für den Bereich der Bundesrepublik Deutschland. Technische Änderungen vorbehalten! SPS-DE / 0912 Original instructions "Jig saw“ Symbols and abbreviations English 15

Elektronisch instelwiel

CE-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: siehe CE. Technische Unterlagen bei: siehe TF CE Dichiarazione di conformità Assumendone la piena responsabilitá, dichiariamo che il dotto è proconforme alle seguenti normative ed ai relativi documenti: vedere CE Facicolo tecnico presso: vedere TF CE Erklæring av konformitet Vi overtar ansvaret for at dette produktet er i overenstemmelse med folgende standarder eller standarddokumenter: se CE Tekniske underlag hos: se TF

Klemens Müller Qualität & Prozessbeauftrager Quality & Process Representative Wolfgang Auch Technischer Leiter Technical Director SPS-CE / 0912
