Merkestrøm	650 W
Forsyningsspenning	220 - 240 V
Tomgangshastighet (forvalg)	500 - 3 200 slag/min
Slaghøyde	19 mm
Kappedybde tre	110 mm
Kappedybde aluminium	6 mm
Pendelbevegelse	3 nivåer + posisjon 0
Skråkapping (gjæring)	Opptil 45°
Bladfeste	Uten nøkkel
Elektronisk regulering	Fullbølge med tachogenerator
Lydtrykknivå	84 dB(A)
Lydstyrkenivå	95 dB(A)
Vekt	2,3 kg
Produsentreferanse	06032907
Inkludert tilbehør	Bæreveske

Ofte stilte spørsmål - SPS 650W KRESS

Hvordan skifte blad på KRESS 650 SPS uten verktøy?

KRESS 650 SPS er utstyrt med et bladfeste uten nøkkel. Trekk ut frigjøringsarmen foran på sagen, sett bladet inn i styresporene til det stopper, og slipp armen for å låse det. Sørg for at bladet sitter godt fast før du slår på verktøyet.

Hva er maksimal skjæredybde i treverk?

I treverk er maksimal skjæredybde 110 mm. For tykkere materialer, bruk et blad med bred tannavstand og aktiver pendelbevegelsen på nivå 2 eller 3 for en jevnere kutt.

Hva er hensikten med de 3 nivåene av pendelbevegelse?

Pendelbevegelsen vipper bladet litt fremover ved hver oppgang, noe som øker kuttehastigheten. Posisjon 0: presist kutt uten pendel, ideell for metaller, laminater eller skarpe kurver. Nivåer 1 til 3: raskere kutt i treverk, men med en litt grovere finish.

Hvordan justerer man kuttehastigheten?

Hastigheten justeres via forvalgsknappen som dekker et område fra 500 til 3 200 slag per minutt. Fullbølgeelektronikken med tachogenerator opprettholder automatisk valgt hastighet selv under belastning, og forhindrer nedgang under kutting.

Kan man lage skråkutt med denne stikksagen?

Ja, basen på KRESS 650 SPS kan vippes opp til 45° for gjæring. Løsne låseskruen på basen, vipp den til ønsket vinkel ved hjelp av den inngravert skalaen, og stram godt før kutting.

Hvilke blader er kompatible med KRESS 650 SPS?

Sagen godtar universalskaftblader av type T, det mest vanlige formatet på markedet. Bruk et blad med bred tannavstand (6 til 10 TPI) for raske kutt, et fint treblad med tett tannavstand (10 til 12 TPI) for en fin finish, og et bimetallblad med veldig tett tannavstand for å kutte aluminium.

Kan man kutte aluminium med KRESS 650 SPS?

Ja, sagen kan kutte aluminium opp til 6 mm tykkelse. Bruk et bimetallblad med tett tannavstand, velg middels hastighet og deaktiver pendelbevegelsen (posisjon 0). Påføring av litt skjæreolje på bladet forlenger levetiden.

Hvordan starte et kutt midt på et panel uten å begynne fra en kant?

Bor først et start hull på minst 10 mm i diameter med en drill, og før bladet inn i dette hullet. Et direkte dykkekutt ved å vippe sagen på spissen av basen er mulig i mykt treverk, men krever øvelse og anbefales ikke for nybegynnere.

Sagen vibrerer mye under bruk, hva skal jeg gjøre?

En viss grad av vibrasjon er normalt på en stikksag. Hvis vibrasjonene virker overdreven, sjekk om bladet er skjevt eller slitt og reduser nivået av pendelbevegelse. Trykk basen fast mot arbeidsstykket for å stabilisere verktøyet under kutting.

Hva skal jeg gjøre hvis bladet avviker og ikke kutter rett?

Avvik forårsakes ofte av et slitt blad, for høy pendelbevegelse eller en hastighet som ikke passer til materialet. Bytt blad, reduser pendelnivået, og før sagen langs en linjal festet på stykket. Sørg også for at basen er flat på arbeidsflaten.

Hvor finner jeg reservedeler til KRESS 650 SPS?

Produsentreferansen er 06032907. For reservedeler (børster, base, fjærer), skriv inn denne referansen på spesialiserte nettsteder som Spareka eller FixPart.

BRUKSANVISNING SPS 650W KRESS

Kontakt med sagbladet medfor risk for personskada.

Inspanning av sagblad

Vrid spannspaken 6 till anslag ochhall fast den)där.
Skjut in sagbladet 8 till anslag.
Slapp spannspaken 6.

Urspanning av sagblad

1-2: lagt slagtal
3-4: medelhögt slagtal
5-6: högt slagtal

Rekommenderat slagtal

1. Symboler og forkortelser

Om mulig farlig situation, som kan medføre skader personer eller genstande.

-BEMÆRK-

Det i advarselshenvisingerne benyttede begr ^ 其 el-vaerktogj" refererer til netdrevet el-vaerktogj (med

Anvend kun netkabelmodulet 12 til Kress-elvektj. Forsog ikke at benytte modulet til andre apparater.

Dette gores ved at dreje lasearmen 10 fremadigen og spende strammehjulet ved at dreje det mod hore.

6. Vedligeholdelse og service

Vedligeholdelse og rengøring

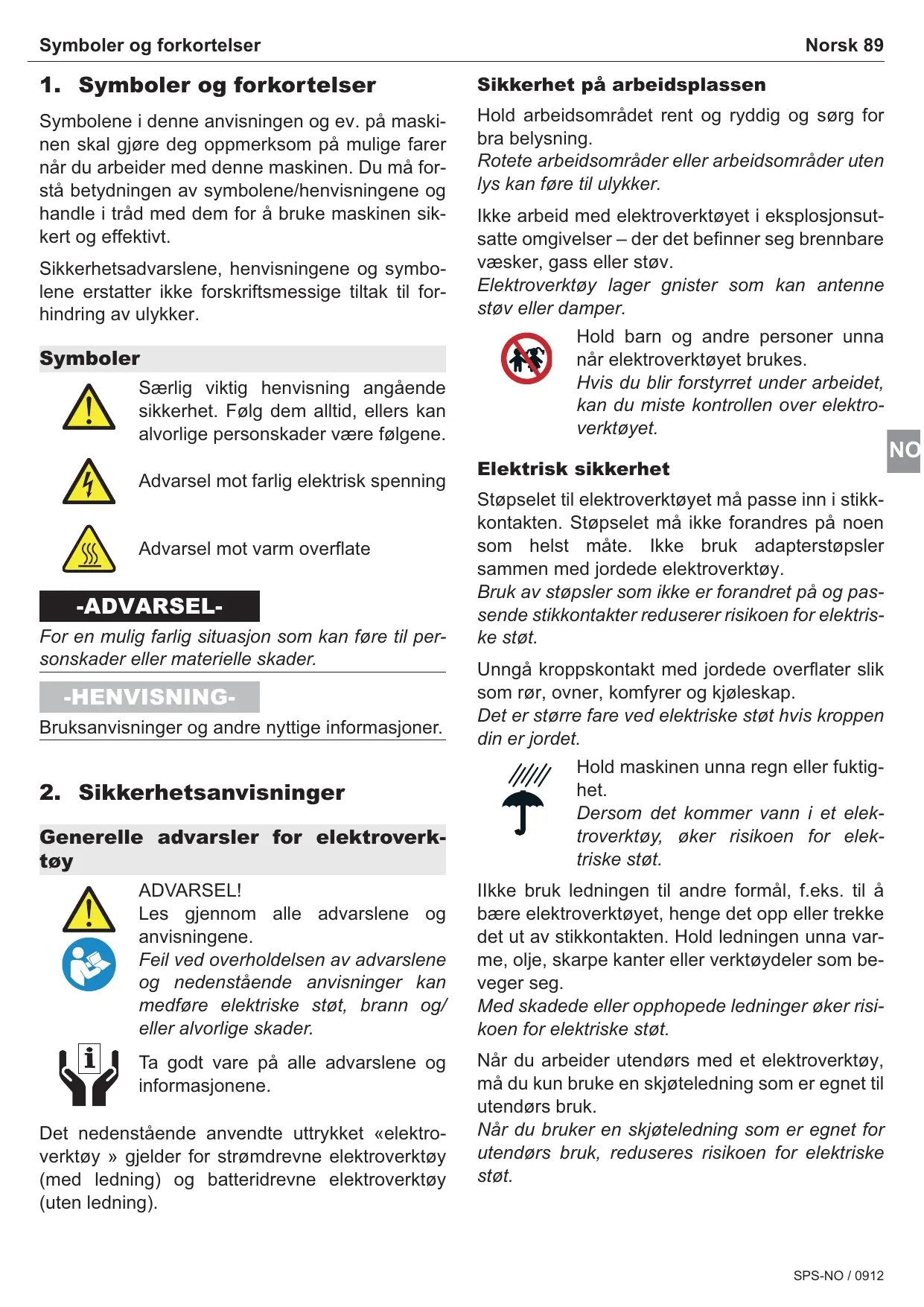

1. Symboler og forkortelser

Symbolene i++, gjore deg oppmerksom p mulige farer narr du arbeider med donne maskinen. Du mforsta betydningen av symbolene/henvisningene og handle i trad med dem for a bruke maskinen sikkert og effektivt.

Adversel mot farlig elektrisk spunning

Advarsel mot varm overflate

-ADVARSEL-

For en mulig farlig situasjon som kan fore til personskader aller materielle skader.

-HENVISNING-

Bruksanvisninger og andre nyttige informasjoner.

Generelle advarsler for elektroverk-tøy

ADVARSEL!

Les gjennom alle advarslene og anvisingene.

Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/ller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy » gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

Ikke arbeid med elektroverktøyet i eksplosjonsut-satte omgivelser - der det befinner seg brennbare væsker, gass eller støv.

Elektroverktøy lager gnister som kan antennestøv eller damper.

Hold barn og andre personer unna\ när elektroverktøyet brukes.

Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

NO

Elektrisk sikkerhet

Stopselet til elektroverktøyet på passerinn i stikkkontakten. Stopselet pågressive på noensom helst på. Ikke bruk adapterstøpslerSAMEN med jorde elektroverktøy.

Bruk av stopsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap.

Det er større fare ved elektriske støt hvis kroppen din er jordet.

Hold maskinen unna regn eller fuktig-het.

Dersom detkommen vann i et elektroverktoy, oker risikoen for elektriske stot.

Ilkke bruk ledningen til andre formål, f.eks. til Å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg.

Med skadede eller opphopede ledninger øker risikoen for elektriske støt.

Når du arbeider utendørs med et elektroverktøy, ma du kun bruke en skjøteledning som er egnet til utendørs bruk.

När du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

Hvis det ikke kan unngås Å bruke elektroverktøyet i fuktige omgivelser, på du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

Personsikkerhet

Vær oppmerksom, pass på hva du gjør, gå fornuf-tig fremningar du arbeider med et elektroverktøy. IkkeBrukelektroverktøynärduerrettllererpavirket av narkotika,alkohol ellermedikamenteer.

Et øyeblinkks uoppmerksomhet ved bruk av elek- troverktøyet kan.fore til alvorlige skader.

Bruk personlig verneutstyr og husk alltid Å bruke vernebriller.

Bruk av personlig sikkerhetsutstyr som stovmaske, sklifaste arbeidssko, hjelm aller horselvern - avhengig av type og bruk av elektroverktøyet - reduserer risikoen for skader.

Unngå Å starte verktøyet ved en feilltagelse. Forviss deg om at elektroverktøyet er slätt av För du kobler det til strømmen og/eller batteriet, lfter det opp eller bærer det.

Hvis du holder fingeren på bryteren\ når du bærer elektroverktøyet eller\ kobler elektroverktøyet til strømmen i\ innkoblet tilstand, kan dette före til\ uhell.

Fjern innstillingsverktøy aller skrunøkler før du slår på elektroverktøyet.

Et verktøy aller en nøkkel som befindner seg i en roterende verktøydel, kan.fore til skader.

Unngå en unormal kroppsholdning. Sørg for Å stå stødig og i balanse.

Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold här, tøy og hansker unna deler som beveger seg.

Løstsittende toy, smykker eller langt hare kan komme inn i deler som beveger seg.

Hvis det kan monteres støvavsug- og oppsam-lingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes på korrekt mæte.

Bruk av et støvavsug reduserer farer på grunn av støv.

Omhyggelig bruk og handtering av elek-troverktøy

Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke longer kan slås av eller på, er farlig og på repareres.

Trekk stöpselet ut av stikkontakten og/eller fjern batteriet för du utfører innstlinger på elektroverktøyet, skifter tilbehörsdeler eller legger maskinen bort.

Disse tiltakene forbindrer en utilsiktet starting av elektroverktøyet.

Elektroverktøy som ikke er iBrukffaoppbevaresutilgengelig for barn. Ikke la maskinen brukes avpersoner som ikke er fortrolig med dette eller ikkehar lest disse anvisingene.

Elektroverktøy er farlige nær de brukes av uerfarne personer.

Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slick at dette innvirker på elektroverktøyets funksjon. Lappe skadede delene repareres for elektroverktøyet brukes.

Dárlig vedlikeholdt elektroverktøy er ørsaken til mange uhell.

Hold skjæverktøyene skarpe og rene.

Godt stelte skjærverktøy med skarpe skjaer setter seg ikke sa ofte fast og er lettere Å före.

Bruk elektroverktøy, tilbehør, verktøy osv. i henhold tilppe anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores.

Bruk av elektroverktøy til andre formal enn det som er angitt kan.fore til farlige situasjoner.

Service

Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale resvedeler.

Slik opprettholdes verktøyets sikkerhet.

Maskinspesifikk sikkerhetsinformat-sjon

Hold hendene unna sagområdet. Ikke grip under arbeidsstykket.

Ved kontakt med sagbladet er det fare for skader.

Elektroverktøyet mA kun fores inn mot arbeids-stykket iinnkoblet tilstand.

Det er ellers fare for tilbakeslag, hvis innsatsverk'toyet henger seg opp i arbeidsstykket.

Pass på at fotplaten ligger godt på under saginen.

Et sagblad som har kilt seg fast kan brekke aller fore til tilbakeslag.

Slå verktøyet avningar arbeidet er ferdig og trekk Forst sagbladet ut av snittetningar sagbladet er helt stanset.

Slik unngar du tilbakeslag og kan legge elektronverktoyet sikkert ned.

Brems/DDs.
Brems icke sagbladet etter utkobling ved a trykke mot dette fra sider.

Sagbladet kan ta skade, brekke eller forårsake et tilbakeslag.

Kontakt med elektriske ledninger kan medfrolebrann og elektrisk støt. Skader på en gassledning kan fore til eksplosjon. Inntrenging i en vannledning forarsaker materielle skader og kan medfrolelektriske støt.

Ta kun tak i elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen.

Kontakt med en spenningsførende ledning setter ogss elektroverktøyets metalldeler under spenning og fører til elektriske støt.

Sikre arbeidsstykker.

Et arbeidsstykke som holds fast med spenninnretninger aller en skrustikke, holdes sikrere enn med händen.

Ikke bearbeid asbestholdig material.
Asbest kan fremkalle kreft.

Utfør beskyttelsestiltak hvis det kan oppsta helsefarlig, brennbart eller eksplosivt støv under arbeidet.

For eksempel: Enkelte støvtyper kan,vare kreft fremkallende. Bruk en stovmaske og bruk et stov/sponavsvug -hvis dette kan koples til.

Vent til elektroverktøyet er stanset helt før du legger det ned.

Innsatsverktøyet kan kile seg fast og före til at du mister kontrollen over elektroverktøyet.

Verktøy som ikke benytttes, skal oppbevares i tøre, lately rom og holdesutilgjengelig for barn!

Bruk aldri elektroverktøyet med skadet ledning. Ikke berør den skadede ledningen og trekk støpselet ut hvis ledningen skades i løpet av arbeidet. Med skadet ledning øker risikoen for elektriske støt.

Restrisiko. Til tross for at elektroverktøyets bra克斯anvisning inneholder utførlige anvisninger om sikker arbeidsutføring, har alle elektriske verktøyer en viss restrisiko som ikke kan utelukkes fullstendig, selv med med vernemekanismer. Utvis derfor alltid nødvendig forsiktighetningen du bruker slike maskiner!

3. Beskrivelse av maskinen

Les gjennom alle sikkerhetsanvisinngene og henvisningene for maskinen tas i bruk.

Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/ller alvorlige personskader.

Brett ut utbrettssiden med bildet av maskinen, og la dette widen��e utbrettet mens du leser bruksanvisingen.

Maskinens deler

1 PÅ-/AV-bryter
2 Elektronikk-stillhjul
3 Stovbeskyttelsesdeksen
4 Skjaerebord
5 Parallelellanlegg (ekstrautstyr)
6 Spennhandtak
7 Pendelinnstilling
8 Sagblad
9 Oppsugingsstuss 35 mm
10 Låspepak
11 Nettkabelmodul
12 Lasetast
13 Oppflisingsvern (kunststoff)
14 Glidesko
15 Oppflisingsvern (stål)
16 Kunststoffkappe (isolert grepflate)
17 Händtak (isolert grepflate)

Leveringsomfang

Se emballasje

Riktig bruk

Maskinen er beregnet til ä utføre kappinger og utskjæringer i tre, kunststoff, metall, keramikkplat er gummi på faste underlag. Den er egnet til rette og kurve-snitt med en gjæringsvinkel på opp til 45^ . Ta hensyn til sagbladanbefalingene.

Krav til Brukeren

Maskinen på kun betjenes, vedlikeholds og istandholdes av autorisert, opplært personell. Dette personellet på vår spesielt informert om eventuelle farer.

Tekniske data
Stikksag		650 SPS
Nominell spening	V~	230
Opptatt effekt	Watt	650
Avgitt effekt	Watt	340
Ubelastet slagtall n0	min-1	3200
Reguleringsskala slag/min. n	min-1	500...3200
Slagbevegelse	mm	19
max. skjæredybde i tre	mm	110
max. skjæredybde	stål (ulegert) mmlettmetall mm	616
Skråskjæringer	°	45
Vekt	kg	2,3
Dette elektroverktøyet er dobbeltiso-lert i samsvar med EN 60745; der-med er en jordingsledning overflødig.

Støy-/vibrasjonsinformasjon

Stoyverdier

Måleverdier funnet i samsvar med EN 60 745.

Maskinens typiske A-bedomte styniva er:

Lydtrykknivå (LpA) 84 dB (A)

lydeffektnivå (LwA) 95 dB (A)

Måleusikkerhet K=3 dB

Under arbeid kan støynivæt overskride 85 dB(A).

Bruk hørselvern!

Vibrasjon

Treakset vibrasjonsemisjonsverdi fastslatt i sam-svar med EN 60745.

Stikksag 650 SPS

Saging av tre; ah: m/s2	9,5
Måleusikkerhet K m/s2	1,6

m/s² 9,3

Måleusikkerhet K m/s² 1,6

Vibrasjonsnivæt som er angitt i disse instruksene er mål't jf. en standardisert målemetode i EN 60745 og kan brukes til sammenligning av maskiner.

Vibrasjonsnivæt endres i henhold til bruken av elektroverktøyet og kan i noen tilfeller ligge over verdien som er angitt ippe instruksene. Vibrasjonsbelastningen kan undervurderes hvis elektroverktøyetBrukes regelmessig på en sik mæte.

Henvisning: Til en nøyaktig vurdering av vibrasjonsbelastningen i lopet av en spesiell arbeidsperiode bør det ochas tas hensyn til tidene nr maskinen er utkoblet eller i gang, men ikke virkelig brukes.

Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeitsstiden.

4. Betjening

Trekk ut støpselet før det utfores noesom helst arbeid på maskinen.

Ta i bruk

Vær oppmerksom på nettspennin-gen!

Kontroller før bruk at nettspenningen og nettfrekvensen som er oppgitt på typeskiltet samsvarer med dataene i strømnettet der maskinenNAL brukes.

kopletil nettkabelmodul

Ved bruk av skjøteledninger: Bruk kun skjøteledninger med tilstrekkelig tverrmål som er tillatt for bruken. Ellers kan det oppsta effekttap på maskinen og overoppheting i kabelen. Skift ut defekte skjøteledninger.

Nettkabel

Dersom nettkabelen blir skadet under arbeidet, mA stopselet oyeblikelig trekkes ut.

Nettkabelmodul

Nettkabelmodul med hurtigkobling.

Kople til nettkabelmodulen 12 på handtaket. Støpselet skal gå i lås.

Bruk nettkabelmodulen 12 kun for elektroverktøy fra Kress. Ikke forsok Å drive andre maskiner med den.

Skadet nettkabelmodulmökkebrukes.Den møyeblikelig erstattes av en ny nettkabelmodul fra Kress.

Trykk på begge lasetastene 13 og trekk nettkabelmodulen 12 ut av handtaket.

Betjening

Inn-/utkobling

Beskyttelse mot ny innkoping

Beskyttelsen mot ny innkobling forbinderer en ukontrollert starting av elektroverktoyet etter at strommen var borte.
Til ny igangsetting setter du pa-/av-bryteren 1 i utkoplet posisjon og slar elektroverktoyet paigjen.

Pendelinnstilling

Forskjellig innstilling mellom 0 og 3 skjer ved hjelp av pendelinnstillingen 7 (dreieknapp). Den farge de markeringen viser valgt pendelinnstilling.

Anbefalt pendelinnstilling:

Pos. 0 for glass, keramikk, blöttstål, metall, aluminium og formstoff
Pos. 1 for kunststoff
Pos. 2 for kryssfinér
Pos. 3 for hardt tre, mykt tre, sponplater

Vi gjør oppmerksom på at alle de angitte verdier er veiledende verdier som kan variere alt etter materialets tykkelse, hardhet, fiberstruktur og sagbladets forfatning.

Det optimale pendeltrinnet til enchver bruk kan finnes frem til med practiske forsok. Følgende anbefalinger finnes:

Velg et minded pendeltrinn hhv. slä pendelbevegelsen helt av, his vis skjærekanten skal blienda finere og renere.
Slå pendelbevegelsen helt av ved bearbeidel-se av tynne materialer (f.eks. metallplater).
Arbeid med liters pendelbevegelse i harde materialer (f.eks. stål).
I myke materialer og ved saging av tre i fiber-retning kan du arbeide med maksimal pendelbevegelse.

Vinkelskjæring opptil 45^

Skjærebordet 4 kan løsnes ved á dreie på lasespaken 10 ca. 90^ forover. Dermen kan skjærebordet 4 skyves bakover (mot oppssugingsstussene) og settes i onsket skråstilling. Skjærebordets stilling fikseres nrålaspaken 10 dreies bakover.

Eventuelt må man etterspenne litt; drei lasespaken 10 forover igjen og spenn til ved a dreie strammehjulet mot høyre.

Drei deretter lasespaken bakover igjen, skjærebordet 4 er fiksert. Vinklene på 15^ , 30^ og 45^ kan innstilles fast på skjærebordet 4.

Innstilling for rettvinkle de snitt i 0^ -posisjonen (loddrett sagblad)

Skjærebordet 4 kan lønses ved Å dreie på lasespaken 10 ca. 90^ forover. Deretter kan skjærebordet 4evtl. lønses fra innstillingen ved Å trekke detbakover, dreies i 0^ -posisjonen og lases igjen. Skjærebordets 4 stilling fikseres ved Å dreie lasespaken 10 bakover.

Eventuelt må man etterspenne litt; drei lasespaken 10 forover igjen og spenn til ved Å dreie strammehjulet mot høyre. Drei deretter lasespaken 10 tilbake igjen, skjærebordet 4 er fiksert.

Glidevern

For Å beskytte emnets overflate mot riper under sagingen, kan glidevernet 14 settes på skjarebordet 4 fra forsiden.

Sponvern

Avhengig av anvendelsen kan det ene erler andre sponvern brukes som beskrevet nedenfor.

For skjærebord 4

Kunststoffdelen 13 trykkes inn i skjærebordets 4 sageåpning (smekklås).

For glidevern 14

Glidevernet 14 settes sammen med platedelen 15, som er lagt inn i sageapningen ovenifra, pa skjarebordet 4 forfra.

På dette maten trykke trefibre mot sponvern 13 eller 15, sik at man unngår en oppflisning.

Bruksområdet er begrenset til Å gjelde rettvinklede skjæringer (90°).

Støvsuging

Oppsugingsstussen 9 stikkes inn i skjærebordet 4 fra baksiden. Slik forberedes stikksagen for tilko- pling av en vanlig støvsuger.

For Å holde skjærestedet fritt for spon, stikkes den fleksible sugeslangen inn i Åpningen på oppsu-gingsstussen.

Digitalelektronikk

Slagtallet kan reguleres trinnløst fra 500 til maks. slagtall på 3200/min. og tilpasses til materialenes krav. Ved belastning sørger digitalelektronikken for ny energia. Reguleringen utfores med et stillhjul 2 foran på händtaket.

Reguleringsområde

Posisjon 1

min. slagtall

ca. 500 slag/min.

Posisjon 6

max. slagtall

ca. 3200 slag/min.

Digitalelektronikken er utstyrt med en gjenstartsikring (ingenutilsiktet starting f.eks.etter str\brudd aller uptrekking av stopselet). Dette er for din egen sikkerhets skyld. Maskinen ma slas bevisst på igjen.

Hvis det arbeides med en konstant høy belastning og lave turtall, kan dette føre til at motoren blir for varm.

Shift av verktøy

Trekk stopselet ut av stikkontakten før du utfører innstillinger på maskinen, skifter tilbehørsdeler eller legger maskinen bort.

Disse tiltakene forbindrer at maskinen starter utilsiktet.

Bruk vernehansker ved skift av verk'toy.

Det verktøyet som er i bruk kan blisvær varmt under lengre arbeidsoppgaver og/eller verktøyet som brukes kan ha skarpe kanter.

Fastspenning og fraspenning av sagblader

Dette fastspenningsystemet har den fordel at du kan skifte sagblader uten bruk av verktøy.

Først svinges dekselet 3 opp. Nár man vrir på spennhändtaket 6, apnes hurtigfestet, og sagbladet 8 kan settes inn. I dette forbindelseffa man passer på at det trykkes inn helt til stopp.

När man slipper løs spennhändtaket 6 og etterpå gir sagbladet et trykk i stikkstålretningen, fikseres det automatisk. Spennhändtaket 6 sprefter tilbake i sin opprinnelige stilling.

När man skal spenne fra sagbladet 8 igjen, mä man lõse det fra fikseringen ved a vri på spennhändtaket 6. Deretter kan man ta det ut av stikkstålet. Støtterullen – som forhindrer avvik av sagbladet og sørger for en avlasting av mekanikken (stikkstål) – gir automatisk en festevinkel på 90^ som anlegg. Dette gjelder naturligvis bare hvis man benytter ∀re original-sagblader.

-ADVARSEL

Trykk stikksagen med spissen av sagbladet mot en treplate, welt til spennhändtaket 6 sprettter tilbake i sin opprinnelige stilling.

Bare nár du gjør det, kan du være hundre Present sikker på at sagbladet 8 er skikkelig fastspent. Nå er det och mulig á stenge dekselet 3.

-HENVISNING-

Kontroller om sagbladet sitter godt fast.

Et Iost sagblad kan falle ut og skade deg.

Utgangsposisjon

(=fastspenningsposisjon)

Stopp-posisjon

Fastspenning av sagblad

Vri spennhandtaket 6 til stopp og hold det fast.
Skyv sagblade8inntil stopp.
Slipp Iøs spennhändtaket 6 igjen.

Fraspenning av sagbladet

Vri spennhandtaket 6 til stopp og hold det fast.
Trekk ut 8 sagbladet.

-HENVISNING-

Arbeid med pendel-stikksagen

Når man sager i metall, bør man ha litt olje på den flaten som skjæres. Metallplater bør spennes fast til et tilstrekkelig stabilt underlag (sponplate eller kryssfinérplate). På这部分 maten kan man i stor grad forbindre at materialet gir erter under trykke fra sagen.

Forvalg av slagtallet

For verktøy med justeringshjul 2 kan turtallet innstilles i forhold til bruksområdet med justeringshjulet 2.

Ved belastning sørger digitalelektronikken for ny energia.

1-2: Lavt slagtall
3-4: Middels slagtall
5-6: Høyt slagtall

Prøv deg frem for Å finne frem til en optimal innstilling av slaghastigheten nár du starter arbeidet. Det er nemlig slik at flere forskjellige faktorer spiller en rolle i dette sammenheng og påvirker resultatet, for eksempel materialtype, materialets tykkelse, sagbladets forfatning, osv.

Lav slaghastighet for saging av glass, keramikk, metall.

Til arbeid over lengre tid med lavt slagtall kan elektroverktøyet varme seg sterkt opp. Ta sagbladet ut av elektroverktøyet og la elektroverktøyet gå til avkjøling i ca. 3 min. med maksimalt slagtall.

Saging av metall

Pafør kjole- hhv. smoremidler langs skjærelinjen ved saging av metall e. I. fordi materialet oppvarmes.

Metallplater bør spennes fast til et tilstrekkelig stabilit underlag (sponplate eller kryssfinéplate). Pådenne maten kan man i stor grad forhindre at materialet gir erter under trykkek fra sagen.

Utskjæringer/lommeskjæringer

När man skal foreta en utskjæring, mA man først bore et hull, dvs. skaffe til veie et utgangspunkt som man kan plassere sagbladet i og starte sagingen fra.

Det er mulig Å stikke sagen inn i materialet (gjelder bare när man arbeider med tre), men dette bør bare utfores av kyndige, øvde hender. Stikksagens settes, i paslatt tilstand og i en vinkel på 55 - 60^ med fotplatens forkant på arbeidsstykker. Sakte og forsiktig trykkes den dypere.

Vær forsiktigningar du starter disse arbeidsoperasjone: Tilbakeslag og støtaktige belastninger hvistikksagen settes feil an uller senkes for raskt ned i materialet, kan fore til at sagbladet brekker av. Stikksagen mæ bare senkes ned i metallet med full slaghastighet.

5. Verktøy og tilbehør

Valg av sagblad

Det mä kun brukes de originale sagbladene fra Kress som er oppført i bruksanvisningen aller slike som stemmer overens med den nedenforstående måleskissen med en maks. tykkhet på 1,5 mm. Bare när man bruker sagblad av davon type er man garantert en forskriftsmessig fastspenning av sagbladet, noe som på sin side er en garanti for at man nesten welt kan utelukke ulykker som følge av at stikksagens sagblad løsner av seg selv!

Sagbladet bør ikke lenghtre enn kuttet det skal lage.

Bruk et smalt sagblad til raging i smale kurver.

Parallellanlegg (ekstrautstyr)

For parallelskjæringer må man bruke parallellanlegget 5 med skala for Å få et upåklagelig resultat av sagingen.

• Parallellanlegget 5 skyves inn på festet på fotplaten fra sider, stilles inn i forhold til skalaen og fikseres med vingeskruen.

Sirkelskjærer (ekstrautstyr)

For sirkelskjæringer kan det rekvireres en sirkelskjærer med skala (monteres på samme mæte som parallellanlegget). Gjengeskruen i knapphandtaket gjør det mulig Å foreta en etterjustering hvis dette er påkrevd på grunn av at det forlanges en større materialavhengig nedsenkingsdybde, eller gjengeskruens spiss slipes. Pass på at kontramutteren alltid er trukket godt til.

Ekstra tilbehør:

Ikke bruk tilbehør fra andre leverandører, dappe ikke er testet av KRESS.

Slikt tilbehør kan vare farlig Å bruke.

For Å unngå skader på personer og utstyr, skal man kinne bruke tilbehør som er anbefalt av KRESS.

6. Service og vedlikehold

Vedlikehold og rengjøring

Trekk ut støpselet før det utfores noesom helst arbeid på maskinen.

• Hold alltid maskinen og ventilasjonsåpningene rene.
  Tørk av deler av kunststoff som er tilgengelige fra utsiden regelmessig med en klut uten rengjøringsmiddel.
  Hold alltid verktøyholderen ren.
  Fra tid til annen bør man smøre den bevegelse gste stotterullen for sagbladet med en drape olje. forovrig er stikksagen praktisk talt vedlikeholdsfri.

-HENVISNING-

Ved ekstreme bruksvilkår kan det ved beareidelse av metall sette seg lededyktig støv innate i elektroverktøyet. Beskyttelsenisolasjonen til elektoverktøyet kan inskrenkes. Det anbefales i slike tilfeller Å bruke et stasjonært avsugingsan-legg, ofte Å blase gjennom ventilasjonsspaltene ogbruke en jordfeilbryter.

Shift kullbørstene

Slitte kullbørster på skiftes ut av autorisert kunde-service.

Service

Etter hard belastning over lengretidsrom skal maskinen leveres til inspeksjon og grundig rengjøring hos Kress-serviceverksted.

Aktuelle servicesentre finner du pa vedlagte folgeblad "SERVICE" aller pa var Internettside www.kress-elektrik.de.

Reservedeler/ sprengskisse

Gjenvinning av råstoff i stedet for kast av avfall Maskin, tilbehør og emballasje kan avfallsbehandles på en miljøvennlig mæte som sikrer gjen-vinning.

For à kunne sortere delene for gjen-vinning på en skikkelig mæte, er de merket.

Kun for EU-land

Kast aldri elektroverktøy i husholdningsavfallet!

I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniskeprodukter og direktivets i nasjonal rett, skal elektroverktøy som/DDke lenger skal brukes,samles separat og returneres til et miljørktig gjenvinningsanlegg.

Garanti

1. Denne maskinen er omhyggelig testet og kontrollert og har gjennomgått en streng kvalitetskontroll.
2. Vi garanterer gratis opprettelse av mangler som opptrer på maskinen innen 24 maneder fra dato for salg til sluttbruker og som kan fores tilbake til material- ellerproduksjonsfeit. For noen land gjelder egne bestemmelser med hensyn til garantibetingelsene. Vi forbeholder oss retten til ä utbedre defekte deler ulla skifte dem ut med nye. Utskiftede deler blir vare eienderer.
3. Feil bruk eller behandling somt dersom maskinens hus øpnes av ilke-autoriserte verksteder fører til at garantien opphører. Følgende dekker icke av garantien: Mekaniske skader fordi maskinen har falt ned osv., skader på grunn av inntrengende vann erller annen væske, kutte og skadde kabler, motorskader og mekaniske skader på grunn av uforskiftsmessig overbelastning, slitasjedeler f.eks. slitte kullbørster, chuck, chucklås, borspindler, motorer, nettkabel, batterier, sagblader, slipseskiver, støvposer, generelt tilbehør (bor, meisel osv.). Detaljer om de forskjellige slitasjedelene til maskinen finner du på http://spareparts.kress-elektrik.de eller ved et av servicesentrene våre.
4. Garantikrav anerkjennes kun hvis vi fär umiddelbar beskjed om skaden (dette gjelder ochs Transportskader). Garantitiden forlenges ikke grunn av reparasjonsarbeider som utføres på basis av garantikrav.
5. Dersom du vil stille garantikrav, ber vi deg envi sende original kjopskvittering sammen med maskinen til oss ell er til ansvarlig servicesenter.
6. De garantiforpliktelser som vi patar oss utelukker alle videregående krav fra kjøpers side, spesielt nr det gjelder retten til annulering, rabatt eller krav om skaderstatning.
7. Kjøper har derimot etter eget valg krav på rabatt (reduksjon av kjøpsprisen) eller annullering (salgskontrakten oppheves) hvis vi ikke lykke iå reparere eventuelle mangler innen en rimelig tidsfrist.
8. Ikke utelukket er krav om skadeserstatning i henhold til §§ 463, 480 avsn. 2, 635 BGB (tysk lovverk) vedrørende mangel på garanterte egenskaper.
9. Bestemmelsene underpunkt 7 ogpunkt 8 gjelder kun for Forbundsrepublikken Tyskland.

Forbehold om tekniske endringer!
