BRUKSANVISNING SPS 650W KRESS

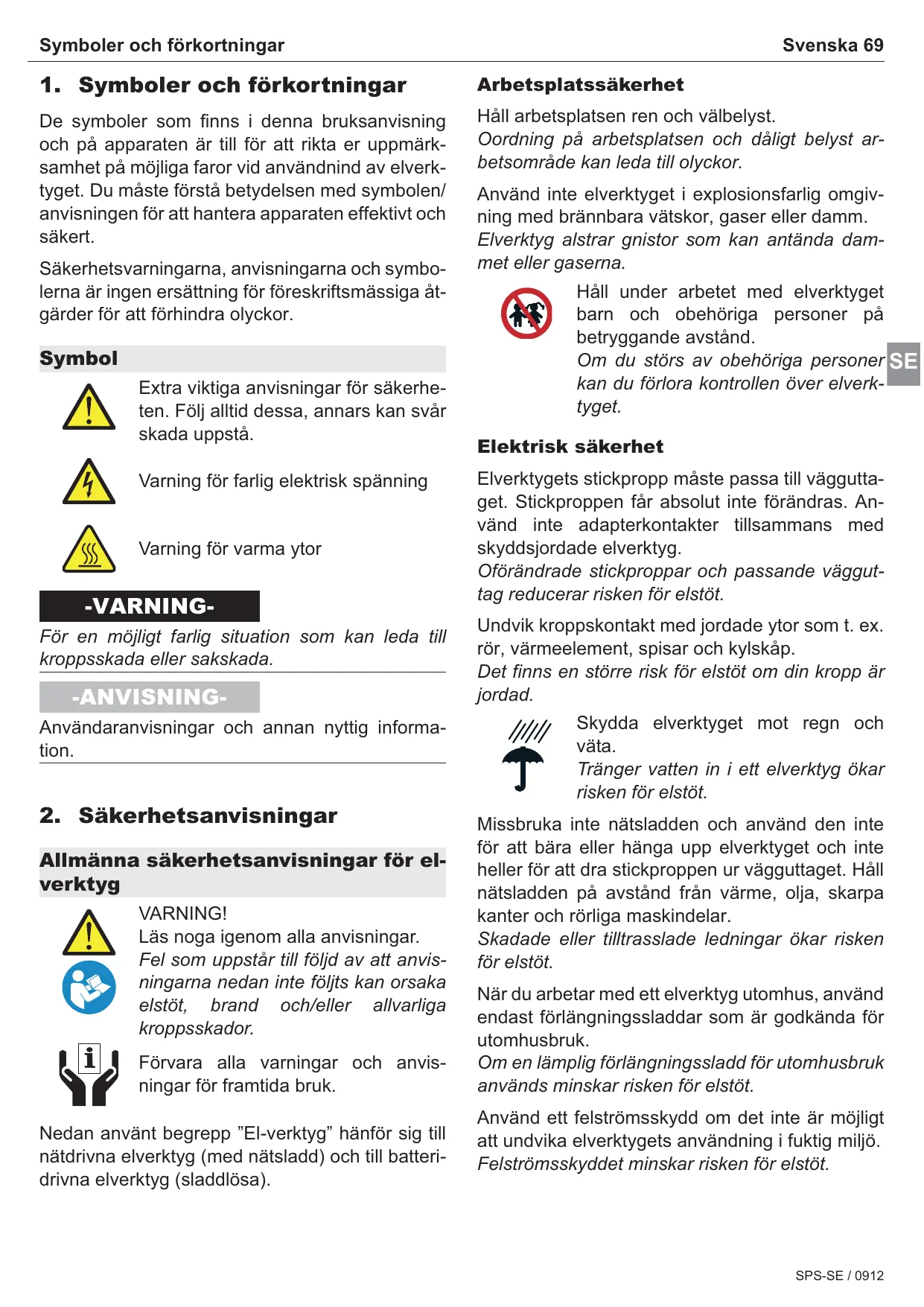

1. Symboler och förkortningar

Arbetsplatssäkerhet De symboler som finns i denna bruksanvisning och på apparaten är till för att rikta er uppmärksamhet på möjliga faror vid användnind av elverktyget. Du måste förstå betydelsen med symbolen/ anvisningen för att hantera apparaten effektivt och säkert. Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. Säkerhetsvarningarna, anvisningarna och symbolerna är ingen ersättning för föreskriftsmässiga åtgärder för att förhindra olyckor. Symbol Extra viktiga anvisningar för säkerheten. Följ alltid dessa, annars kan svår skada uppstå. Varning för farlig elektrisk spänning Varning för varma ytor -VARNINGFör en möjligt farlig situation som kan leda till kroppsskada eller sakskada. -ANVISNINGAnvändaranvisningar och annan nyttig information.

2. Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg VARNING! Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”El-verktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer SE kan du förlora kontrollen över elverktyget. Elektrisk säkerhet Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus, använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt. SPS-SE / 0912 70 Svenska Personsäkerhet Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.

Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. Säkerhetsanvisningar Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget och/ eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. Service Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Verktygsspecifika tioner säkerhetsinstruk- Korrekt användning och hantering av elverktyg Se till att hålla händerna utanför sågområdet. För inte in handen under arbetsstycket. Kontakt med sågbladet medför risk för personskada. Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Elverktyget ska vara i påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket. SPS-SE / 0912 Säkerhetsanvisningar Svenska 71 Se till att fotplattan ligger säkert an under sågningen. Ett snedställd sågblad kan brytas eller orsaka bakslag. Ej använda verktyg måste förvaras på ett säkert sätt i torra, låsta utrymmen där de inte kan nås av barn! Slå från elverktyget när arbetsmomentet är avslutat och dra sågbladet ur sågsnittet först när sågbladet har stannat. Därigenom undviks bakslag och elverktyget kan säkert läggas åt sidan. Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera. Använd endast oskadade, felfria sågblad. Deformerade eller oskarpa sågblad kan brytas eller orsaka bakslag. Sågbladet får inte bromsas efter frånkopplingen med tryck från sidan. Sågbladet kan skadas, brytas eller orsaka bakslag. Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt. Resterande risker. Trots att det finns uttömmande anvisningar för arbeten med elverktyg på ett SE säkert sätt i instruktionsböckerna till våra elverktyg så innebär varje elverktyg vissa resterande risker som inte kan uteslutas helt trots skyddsanordningar. Använd därför alltid elverktygen med största försiktighet! Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka skador på föremål eller elstöt. Håll fast elverktyget endast vid de isolerade handtagen när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Om elverktyget kommer i kontakt med en spänningsförande ledning sätts elverktygets metalldelar under spänning som sedan leder till elstöt. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Asbesthaltigt material får inte bearbetas. Asbest anses vara cancerframkallande. Vidtag skyddsåtgärder om risk finns för att hälsovådligt, brännbart eller explosivt damm uppstår under arbetet. Till exempel: Vissa damm klassificeras som cancerframkallande ämnen. Använd en dammfiltermask och om möjligt, damm/spånutsugning. Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. SPS-SE / 0912 72 Svenska

3. Apparatbeskrivning

Läs alla säkerhetsanvisningar och anvisningar innan drifttagning. Fel som uppstår till följd av att säkerhetsanvisningarna och anvisningarna försummas kan orsaka elektrisk stöt, brand och/eller allvarliga kroppsskador. Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen. SE Apparatdelar

Elektroniskt inställningshjul

Parallellanslag (tillbehör)

Inställningsknapp för pendelslag

Spånsug ø 35 mm Apparatbeskrivning Tekniska data Sticksåg

Märkspänning Upptagen effekt Avgiven effekt Tomgångsfrekvens n0 Regleringsområde slag/min. n 10 Låsspak 11 Nätkabelmodul 650 SPS

Slagväg 12 Låsknapp 13 Spjälkningsskydd (plast) 14 Gejdsko 15 Spjälkningsskydd (stål) max. sågdjup i trä 16 Plastlock (isolerad greppyta) stål (olegerat) lättmetall 17 Handgrepp (isolerad greppyta) Leveransomfattning Sticksågen är avsedd för att på fast underlag såga genom och göra urtag i trä, plast, metall, keramikplattor och gummi. Den är lämplig för raka och böjda snitt med en geringsvinkel upp till 45°. Beakta rekommendationen av sågblad. Krav på användaren Apparaten får endast användas, underhållas och upprätthållas av personer som är auktoriserade och instruerade. Denna personal måste informeras om de föreliggande farorna. SPS-SE / 0912

max. sågdjup Se förpackning Bestämmelseenlig användning

2,3 Diagonalsnitt Vikt Ditt el-verktyg är dubbelisolerat enligt EN 60745; en jordledare behövs därmed inte. Apparaten är radio- och tv-störningssäkrad enligt EN 55014-1 såväl som störningssäker enligt EN 55014-2 Drift Svenska 73 Ljud-/vibrationsdata

Bullervärde Dra ur strömkabeln ur vägguttaget innan arbete utförs på el-verktyget. Mätvärdena har tagits fram baserande på EN 60 745. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå (LpA) 84 dB (A) 95 dB (A) ljudeffektnivå (LwA) Driftsättning Mätonoggrannhet K=3 dB Bullervärdet kan vid arbeten överstiga 85 dB(A). Bär hörselskydd! Kontrollera innan driftstart att märkspänningen och frekvensen angiven på märkplåten stämmer överrns med spänningen i el-uttaget. anslut nätkabelmodul Kontrollera nätspänningen! Vid användning av förlängningskablar: Använd endast förlängningskablar avsedda för ändamålet och med tillräckligt tvärsnitt. I annat fall kan effektförlust uppstå vid apparaten och elkablarna kan överhettas. Ersätt skadade förlängningskablar. Vibration Fastställt treaxligt vibrationsvärde enligt EN Sticksåg 650 SPS Sågning i trä; ah: m/s² 9,5 Mätonoggrannhet K m/s² 1,6 Sågning i metallplåt; ah: m/s² 9,3 Mätonoggrannhet K m/s² 1,6 Den vibrationsnivå som anges i dessa anvisningar har uppmätts enligt en i EN 60745 standardiserad mätmetod och kan användas för verktygsjämförelse. Vibrationsnivån förändras alltefter elverktygets användning och kan i många fall överskrida de värden som anges i dessa anvisningar. Den belastning som vibrationerna orsakar kan underskattas om elverktyget regelbundet används på sådant sätt. Anvisning: Ta även hänsyn till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp när en exakt värdering av vibrationsbelastningen utförs under en bestämd tidsperiod. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden. Nätkabel Skadas nätkabeln under arbetet, dra genast ur stickkontakten ur vägguttaget. Nätkabelmodul Nätkabelmodul snabblås. med patenterat Anslut nätkabelmodul 12 till maskinens handtag. Se till att stickkontakten faller i läge. Nätkabelmodul 12 får endast användas för Kresselverktyg; försök inte driva andra maskiner med denna kabel. Skadade nätkabelmoduler får ej användas. De måste omedelbart ersättas med en Kress-nätkabelmodul. Tryck på de bägge låsknapparna 13 och dra ut nätkabelmodul 12 ur handtaget. Använd uteslutande original Kress-nätkabelmoduler och en kraftig gummikabel som åtminstone motsvarar kod H07 RN-F. SPS-SE / 0912 74 Svenska Geringssnitt upp till 45° Drift Till- och frånkoppling Se upp! Innan du slår på sticksågen måste dammskyddshuven 3 framför blocket sänkas ner till sågbordet 4 igen. Skjut till-/frånkopplingsknappen 1 framåt för att starta apparaten. Om du trycker på den utfällda framkanten på till-/ frånkopplingsknappen 1 återgår den till sitt grundläge.

Drift Skydd mot oavsiktlig återstart Återstartskyddet hindrar elverktyget från att okontrollerat starta efter ett strömavbrott. För återstart ställ strömställaren Till/Från 1 i frånkopplingsläge och koppla på nytt på elverktyget. Pendelslaginställning Omkopplingen från inställning 0 till 3 görs med pendelslaginställningen 7 (ratt). Den färgade markeringen visar vald inställning. Rekommenderad pendelslaginställning: Pos. 0 för glas, keramik, mjukt stål, ickejärnmetaller, aluminium och pressmaterial Pos. 1 för plast Pos. 2 Pos. 3 för plywood för hårt trä, mjukt trä, spånplattor Vi påpekar att angivna värden endast är riktvärden som kan variera allt efter materialets tjocklek, hårdhet, fiberriktning samt sågbladets tillstånd. Prova dig fram till optimalt pendlingssteg för aktuell användning. Följande rekommendation gäller: Välj låg pendling eller koppla bort pendlingen om en fin och snygg snittkant krävs. Koppla bort pendlingen vid bearbetning av tunt material (t.ex. plåtar). Såga i hårt material (t.ex. stål) med låg pendling. I mjukt material och vid sågning i trävirkets fiberriktning kan maximal pendling användas. Grundplattan 4 lossas genom att låsspaken 10 vrids 90° framåt. Grundplattan 4 kan så skjutas bakåt (mot spånsugen) och ställas i den önskade lutningen. Grundplattan fixeras när låsspaken 10 förs tillbaka. Vid behov ska grundplattan efterspännas: vrid låsspaken 10 framåt igen och spänn bordet genom att vrida spännhjulet åt höger. Därefter förs låsspaken 10 åter tillbaka och grundplattan 4 är fixerad. Grundplattan 4 kan ställas in fast i vinklarna 15°, 30° eller 45°. Inställning för rätvinkliga snitt i 0°-positionen (lodrätt sågklinga) Grundplattan 4 lossas genom att låsspaken 10 vrids 90° framåt. Därefter kan grundplattan 4 vid behov lossas från inställningen genom att den dras tillbaka, och ställs i 0°-positionen, där den kan låsas igen. Grundplattan 4 fixeras genom att låsspaken åter förs tillbaka. Vid behov ska grundplattan efterspännas: vrid låsspaken 10 framåt igen och spänn bordet genom att vrida spännhjulet åt höger. Därefter förs låsspaken 10 åter tillbaka och grundplattan 4 är fixerad. Gejdsko För att skydda materialets yta mot repor under arbetet kan gejdskon 14 sättas på grundplattan 4. Spånskydd Beroende på användningsområde kan ett av följande skydd användas. För Grundplatta 4 Spånskyddet i plast 13 skjuts in i grundplattans 4 öppning nerifrån (snäpplås). För Gejdsko 14 Spånskyddet i stål 15 sätt samman med gejdskon 14 uppifrån, och spånskyddet sätts därefter på grundplattan 4 framifrån. Sågspånen trycks därigenom mot spånskyddet 13 eller 15 under arbetet och så förhindras att materialet spjälkas upp under sågningen. Användningsområdet är begränsat till rätvinkliga (90°)- snitt. SPS-SE / 0912 Drift Svenska 75 Dammuppsugning Spånsugen 9 fästs bakifrån på grundplattan 4. Därigenom kan sticksågen anslutas till en konventionell dammsugare. För att hålla sågsnittet fritt från spån, förs bakifrån dammsugarslangen in i spånsugens öppning. Digitalelektronik Slagtalet mellan 500 och 3200/min kan regleras steglöst och anpassas till respektive material. Digitalelektroniken reglerar effekttillförseln vid belastning. Reglering sker med ställhjulet 2 framtill på handtaget. Regleringsområde Position 1 Position 6 min. slagtal ca 500 slag/min. max. slagtal ca 3200 slag/min. Digitalelektroniken är försedd med ett skydd mot oavsiktlig återstart (ingen oavsiktlig start t.ex. efter strömavbrott eller vid utdragen stickpropp). Skyddet är för din säkerhet. Elverktyget måste manuellt återinkopplas. och spännspaken 6 hoppar tillbaka till utgångsposition. Vid urspänning lossas sågbladet 8 ur fixeringen genom att spännspaken 6 vrids. Därefter kan det tas ut ur stämpeln. Stödrullen – förhindrar att sågbladet viker av och sörjer för en avlastning av mekaniken (stämpel) – ger som anslag automatiskt inspänningsvinkeln på 90°. Det gäller naturligtvis endast när våra originalsågblad används. -VARNINGTryck sticksågen mot sågbladets spets på en träplatta tills spännspaken 8 hoppar tillbaka till SE utgångsläget. Endast så är sågbladet 7 med säkerhet riktigt inspänt och det är möjligt att stänga dammskyddskåpan 3. -ANVISNINGKontrollera att sågbladet sitter fast. Ett löst sågblad kan falla ut och orsaka personskada. Motorn kan överhettas vid kontinuerlig stark belastning och låga varvtal. Byta verktyg Dra stickproppen ur vägguttaget innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Bär arbetshandskar vid byte av verktyg. Insatsverktyget kan vara varmt efter lång användning och/eller eggen kan vara vass. In- och urspänning av sågblad Spännsystemet har den fördelen att det är möjligt att byta sågblad utan verktyg. Skjut först täckhuven 3 uppåt. Genom att vrida spännspaken 6 öppnas snabbspännsystemet och sågbladet 8 kan sättas in. Se därvid till att det trycks in bakåt till anslag. Inspänning av sågblad Vrid spännspaken 6 till anslag och håll fast den där. Skjut in sågbladet 8 till anslag. Släpp spännspaken 6. Urspänning av sågblad Vrid spännspaken 6 till anslag och håll fast den där. Drag ut sågbladet 8. -ANVISNINGTryck inte en vriden spännspak bakåt, då sågbladet därigenom endast kan tas ut med svårighet. Genom att släppa spänn-spaken 6 och därefter trycka i stämpelriktning fixeras det automatiskt, SPS-SE / 0912 76 Svenska Arbetsanvisning Arbete med pendelsticksågen Se vid sågning till att fotplattan ligger säkert på arbetsstycket. Sticksågen kan nu lätt föras med handen. Kontrollera att inställningen för materialberoende pendelslag och för materialanpassad matning (t. ex. pendelslaginställning 0 och långsam matning vid sågning av metaller) har gjorts. Detta för att få rena sågsnitt och optimal snitteffekt. Den inbyggda blåsanordningen håller sågsSE nittet alltid fritt från spån, och sågsnittet syns därmed ordentligt. Vid sågning av metaller bör litet olja strykas ut på snittlinjen. Plåtar bör spännas upp på ett tillräckligt fast underlag (spånplatta eller plywood). På så sätt förhindras till stor del medfjädring av materialet. Förval av slagfrekvens Vid apparater med inställningsratt 2 kan varvtalet ställas in efter behov med inställningsratt 2. Digitalelektroniken reglerar effekttillförseln vid belastning. lågt slagtal 1-2: medelhögt slagtal 3-4: högt slagtal 5-6: Rekommenderat slagtal Den optimala inställningen av slagtal skall fastställas med hjälp av försök, då flera faktorer som t. ex. material, materialtjocklek, sågbladets tillstånd, kan påverka arbetsresultatet. Verktyg och tillbehör Sågning i metall Använd kyl- resp. smörjmedel längs snittlinjen vid sågning i metall på grund av materialets uppvärmning. Plåtar bör spännas upp på ett tillräckligt fast underlag (spånplatta eller plywood). På så sätt förhindras till stor del medfjädring av materialet. Ursnitt/ficksnitt Vid ursnitt skall ett hål borras, dvs en utgångspunkt anordnas, från vilken sågen sätts an. Instickning i materialet (endast vid träbearbetning) är möjlig, bör dock endast utföras av vana personer. Den tillkopplade sticksågen sätts i en vinkel på 55–60° med fotplattans framkant på arbetsstycket och trycks sakta och försiktigt djupare. Var försiktig när dessa arbeten påbörjas: rekyl och stötartad belastning vid felaktig ansats av sticksågen eller för snabbt instick kan bryta av sågbladet. Instick endast med max. slagtal.

5. Verktyg och tillbehör

Val av sågblad Endast originalsågbladen från Kress som nämns i bruksanvisningen eller sågbladen enligt nedanstående måttskiss med en max. tjocklek på 1,5 mm får användas. Endast så är säkerställt att sågbladen kan fästas ordentligt och risken för olycksfall på grund av att sågbladen lossnar är i stort sett utesluten! Låga slagtal vid sågning av glas, keramik, metall. Medelslagtal vid sågning av plast, pressmaterial, plywood. Höga slagtal vid bearbetning av hårt trä, mjukt trä och spånplattor. -ANVISNINGVid långtidssågning med lågt slagtal kan elverktyget bli mycket varmt. Kasta ut sågbladet och låt elverktyget för avkylning gå ca 3 minuter på högsta slagtal. SPS-SE / 0912 Sågbladen ska inte vara längre än vad som behövs för avsett snitt. Använd ett smalt sågblad för sågning av tvära kurvor. Parallellanslag (tillbehör) För parallellsnitt skall parallellanslaget 5 med skala användas för att få ett felfritt resultat. Parallellanslaget 5 förs från sidan in i fotplattans fäste. Det ställs in enligt skalan och fixeras med vingmuttern. Service och underhåll Cirkelskärare (tillbehör) För cirkelsnitt kan en cirkelskärare med skala levereras (montering som för parallellanslag). Knapphandtagets gängstift möjliggör en efterjustering om ett större, materialberoende insticksdjup krävs eller gängstiftets spets efterslipas. Se till att kontermuttern alltid är riktigt åtdragen. Specialtillbehör Använd inte tillbehör från utomstående leverantörer, eftersom dessa inte har kontrollerats av KRESS. Svenska 77 Service Efter kraftig påfrestning under en längre period, lämna in maskinen till en Kress-serviceverkstad för grundlig rengöring. På motsvarande serviceställe hämtar du bifogade bilaga "SERVICE" eller på vår hemsida: www.kress-elektrik.de. Reservdelar/sprängskiss Användningen kan vara farlig. Sprängskiss och reservdelslista hittar du på vår hemsida: http://spareparts.kress-elektrik.de För att undvika skador ska du bara använda tillbehörsdelar som KRESS rekommenderar. Avfallshantering Återvinning i stället för avfallshantering. Maskin, tillbehör och förpackning kan återvinnas. För att underlätta sortering vid återvinning är plastdelarna markerade.

6. Service och underhåll

Underhåll och rengöring Dra ur strömkabeln ur vägguttaget innan arbete utförs på el-verktyget.

Håll alltid el-verktyget och ventilationsöppningarna rena. Använd en trasa utan rengöringsmedel för att regelbundet torka av de plastdelar på maskinen som är åtkomliga från utsidan. Håll alltid verktygsfästet rent. Den rörliga stödrullen för sågbladet bör då och då smörjas med en droppe olja. -ANVISNINGUnder extrema förhållanden kan vid arbete i metall strömledande damm samlas i elverktygets inre. Elverktygets skyddsisolering kan försämras. Rekommendationen för sådana fall är att använda en stationär utsugningsanläggning, ofta blåsa rent ventilationsöppningarna och koppla in en läckströmsskyddsbrytare (FI). Byt kolborstarna Utslitna kolborstar skall bytas ut av en auktoriserad kundtjänst. Gäller endast EU-länder. Elektriska verktyg får inte kastas i hushållssoporna. Enligt direktiv 2002/96/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning. Garanti

1. Detta el-verktyg är omsorgsfullt kontrollerat, testat

och har genomgått en sträng kvalitetskontroll.

2. Vi garanterar en kostnadsfri åtgärd av fel på elverktyg som uppstår hos slutanvändaren inom 24

månader från inköpsdatum och som beror på material- eller tillverkarfel. För vissa länder gäller individuella regler för avfallssortering gällande garantivillkoren. Vi förbehåller oss rätten att reparera defekta delar eller att byta ut dem med nya. Utbytta delar övergår till vår egendom.

3. Ej ändamålsenlig användning eller hantering samt

öppnande av apparaten av en ej auktoriserad reparatör leder till att garantin upphör att gälla. Följande täcks inte av garantin:Mekaniska skador på grund av fall mm, skador på grund av inträngande vatten eller andra vätskor, kapad och skadad kabel, motorskador och mekaniska skador på grund av otjänlig överbelastning, förslitningsdetaljer så som kolborst, chuck, chucknyckel, borrspindel vid nötning, motor, nätkabel, batterier, sågblad, slipSPS-SE / 0912 78 Svenska

skiva, dammpåse, allmänna tillbehör (borr, mejsel mm.). Detaljer om de olika apparat-förslitningsdetaljerna hittar ni på: http://spareparts.kress-elektrik.de eller på ett av våra serviceställen. Garantianspråk kan endast göras vid omedelbart påpekande av brister (även transportskador). Utnyttjande av garantibestämmelserna förlänger inte garantitiden. Om denna garanti skulle åberopas så skicka in inköpskvitto i original tillsammans med apparaten till oss eller ansvarigt serviceställe. Genom garantiförpliktelserna som vi tagit på oss, faller alla vidare anspråk köparen må ha – särskilt rätten till tillbakagång av köpet, nedsättning av priset eller skadeståndsanspråk. Däremot har köparen rätt till tillbakagång av köpet eller nedsättning av köppriset om vi misslyckas avlägsna ev. brister, skador inom en skälig tidsperiod. Ej uteslutet är skadeanspråk enligt §§ 463, 480 avsnitt. 2, 635 BGB mot frånvaro av frånvarande egenskaper. Bestämmelserna enl. punkterna 7 och 8 gäller endast i Förbundsrepubliken Tyskland. Tekniska ändringar förbehålles! SPS-SE / 0912 Service och underhåll Original brugsanvisning "Stiksav“ Symboler og forkortelser
