SPS 650W - Sähkösaha KRESS - Ilmainen käyttöohje ja opas

Nimellisteho	650 W
Syöttöjännite	220 - 240 V
Tyhjäkäyntinopeus (esivalinta)	500 - 3 200 iskua/min
Iskun korkeus	19 mm
Puun leikkuusyvyys	110 mm
Alumiinin leikkuusyvyys	6 mm
Heiluriliike	3 tasoa + asento 0
Viisteleikkaus (kulma)	Jopa 45°
Terän kiinnitys	Avaimeton
Säätöelektroniikka	Koko aallot takogeneraattorilla
Äänenpainetaso	84 dB(A)
Äänitehotaso	95 dB(A)
Paino	2,3 kg
Valmistajan viitenumero	06032907
Mukana tuleva lisävaruste	Kuljetuskotelo

Usein kysytyt kysymykset - SPS 650W KRESS

Miten vaihtaa KRESS 650 SPS -sahanterä ilman työkaluja?

KRESS 650 SPS on varustettu avaimettomalla teränkiinnitysjärjestelmällä. Vedä sahan etuosassa oleva vapautusvipu, työnnä terä ohjainkiskoon, kunnes se pysähtyy, ja vapauta vipu lukitaksesi se. Varmista, että terä on kunnolla lukittu ennen kuin kytket työkalun päälle.

Mikä on suurin leikkaussyvyys puussa?

Puussa suurin leikkaussyvyys on 110 mm. Paksujen materiaalien leikkaamiseen suositellaan leveähampaista terää ja heiluriliikkeen asettamista tasolle 2 tai 3, jotta leikkaus olisi sujuvampi.

Mihin kolmea heiluriliiketilaa käytetään?

Heiluriliike kallistaa terää hieman eteenpäin jokaisella nousulla, mikä nopeuttaa leikkausta. Taso 0: tarkka leikkaus ilman heiluria, ihanteellinen metalleille, laminaateille tai tiukkojen kaarien leikkaamiseen. Tasot 1–3: yhä nopeampi leikkaus puussa, mutta viimeistely on hieman karkeampaa.

Miten leikkuunopeus säädetään?

Nopeutta säädetään esivalintapyörällä, joka kattaa alueen 500–3 200 iskua minuutissa. Täysiaaltoelektroniikka tachogeneraattorilla ylläpitää automaattisesti valitun nopeuden myös kuormituksessa, estäen hidastumisen leikkauksen aikana.

Voidaanko tällä pistosahalla tehdä viistoleikkauksia?

Kyllä, KRESS 650 SPS:n jalusta kallistuu 45° asti jiirileikkauksia varten. Löysää jalustan lukitusruuvi, kallista se haluttuun kulmaan käyttämällä kaiverrusta apuna, ja kiristä uudelleen tiukasti ennen leikkaamista.

Mitkä terät ovat yhteensopivia KRESS 650 SPS:n kanssa?

Saha hyväksyy T-tyypin yleismallisia teriä, joka on yleisin markkinoilla. Käytä leveähampaista puuterää (6–10 TPI) nopeisiin leikkauksiin, tiheähampaista puuterää (10–12 TPI) siistiin viimeistelyyn ja erittäin tiheähampaista bimetalliterää alumiinin leikkaamiseen.

Voiko KRESS 650 SPS:llä leikata alumiinia?

Kyllä, saha voi leikata alumiinia, jonka paksuus on enintään 6 mm. Käytä tiheähampaista bimetalliterää, valitse keskinopeus ja poista heiluriliike käytöstä (taso 0). Leikkuunesteen käyttö terällä pidentää sen käyttöikää.

Miten aloittaa leikkaus keskellä levyä ilman reunan aloittamista?

Poraa ensin vähintään 10 mm halkaisijaltaan oleva aloitusreikä porakoneella, ja vie terä tähän reikään. Suora upotusleikkaus kallistamalla saha jalustan kärjellä on mahdollista pehmeässä puussa, mutta se vaatii harjoitusta eikä ole suositeltavaa aloittelijoille.

Saha tärisee paljon käytön aikana, mitä tehdä?

Tietty tärinätaso on normaalia pistosahalle. Jos tärinä vaikuttaa liialliselta, tarkista, ettei terä ole vääntynyt tai tylsä, ja vähennä heiluriliiketilaa. Paina jalusta tiukasti työkappaletta vasten vakauttaaksesi työkalua leikkauksen aikana.

Mitä tehdä, jos terä poikkeaa eikä leikkaa suoraan?

Poikkeama johtuu usein tylsästä terästä, liian korkeasta heiluritasosta tai materiaalille sopimattomasta nopeudesta. Vaihda terä, vähennä heiluritasoa ja ohjaa saha kiinnitetyn viivaimen avulla työkappaleessa. Varmista myös, että jalusta on tasaisesti työpinnan päällä.

Mistä löytää varaosia KRESS 650 SPS:lle?

Valmistajan viitenumero on 06032907. Varaosien (hiilet, jalusta, jouset) osalta syötä tämä viitenumero erikoistuneilla sivustoilla, kuten Spareka tai FixPart.

KÄYTTÖOHJE SPS 650W KRESS

Alkuperäiset ohjeet "Pistosaha"

Ppwtotuio oBnyiwv xpnoons "Seya"

PykoBODCTBO nO 3KcPnyatau "I063nk"

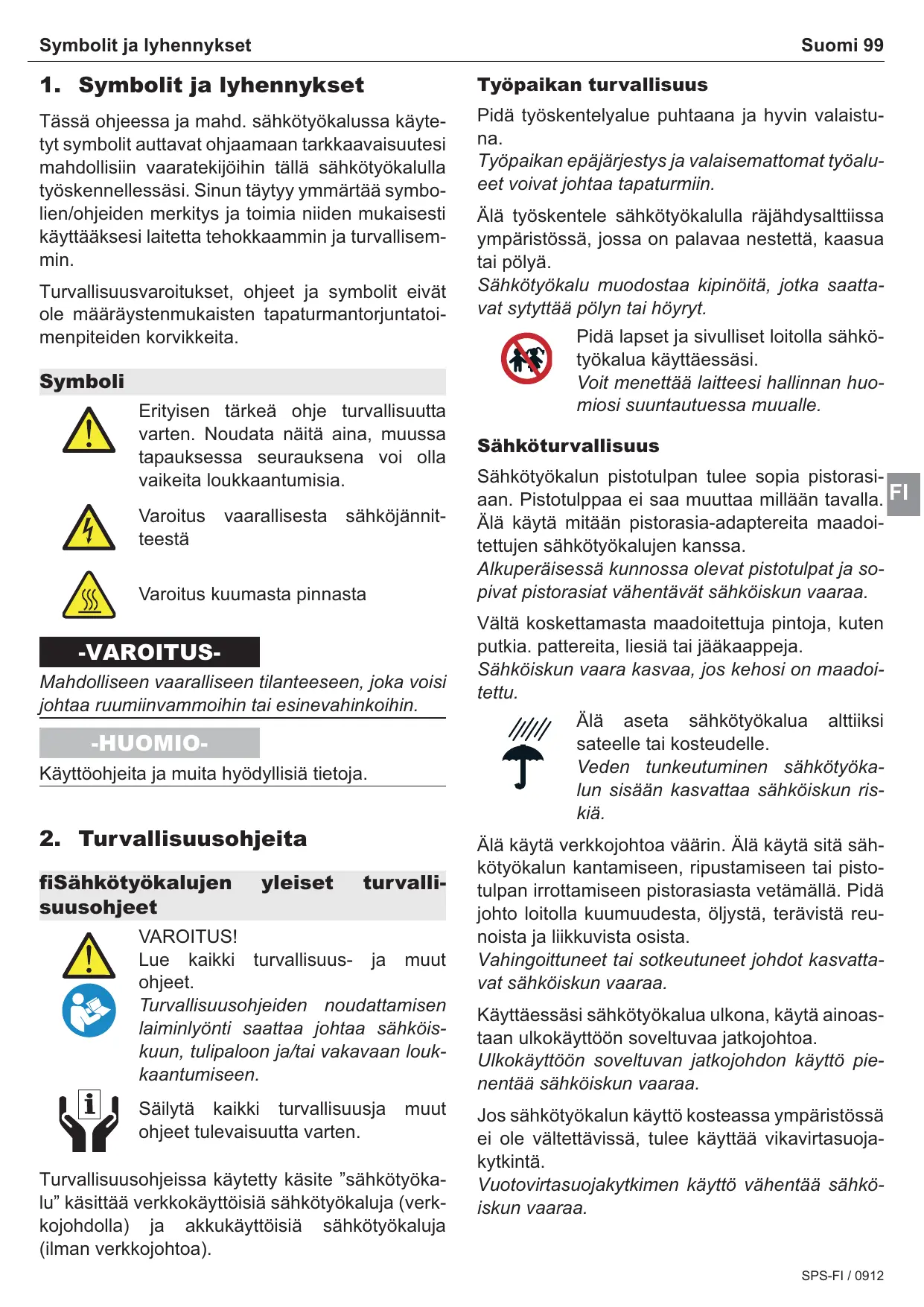

1. Symbolit ja lyhennykset

Tässä ohjeessa ja mahd. sahkötyökalussa käytetyt symbolit auttavat ohjaamaan tarkkaavaisuutesi mahdollisiin vaaratekijöihin tällä sahkötyökullatayöskennellessäsi. Sinun täytyy ymmärtaa symboIien/ohjeiden merkitys ja toimia niiden mukaisesti käyttaaksesi laitetta tehokkaammin ja turvallisemmin.

Turvallisuusvaroitukset, ohjeet ja symbolit eivat ole märäystenmukaisten tapaturmantorjuntatoi-menpiteiden korvikkeita.

Symboli

Erityisen tärkeä ohje turvallisuutta varten. Noudata naitä aina, muussa tapauksessa seurauksena voi olla vaikeita loukkaantumisia.

Varoitus vaarallisesta sähköjannit-teestä

Varoitus kuumasta pinnasta

-VAROITUS

Mahdolliseen vaaralliseen tilanteeseen, joka voisi johtaa ruumiinvammoihin tai esinevahinkoihin.

-HUOMIO-

Käytöohjeita ja muita hyödylisiä tietoja.

2. Turvallisuusohjeita

fiSähkötyökalujen yleiset turvallisuusohjeet

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen laiminlyonti saattaa johtaa sahköiskuun, tulipaloon ja/taivakavaan loukkaantumiseen.

Säilytä kaikki turvallisuusja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sahkötyokalu" käsittäverkkokäyttoisiä sähkötyokaluja (verkkojohdolla) ja alkukäyttoisiä sähkötyokaluja (ilman verkkjohohtoa).

Työpaikan turvallisuus

Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärestys ja valaisemattomat työalu-eet voivat johtaa tapaturmiin.

Älä työskentele sahkötyökalulla rajähdysalttiissa ympäristössa, jossa on palavaa nestettä, kaasua tai polyä.

Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttä pólyn tai höryt.

Pidä lapset ja sivulliset loitolla sahkötyökalua käyttaessäsi.

Voit menettä laitteesi hallinnan huomiosi suuntautuessa muuelle.

Sähköturvallisuus

Sähkötyökalun pistotulpan tulee sopia pistorasi-aan. Pistotulppaa ei saa muuttaa millään ravalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa.

Alkuperäissä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sahköiskun vaaraa.

Välta koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jäkaappeja.

Sahköiskun vaara kasvaa, jos kehosi on maadoitettu.

Alä aseta sahkötyökalua altiiksi sateelle tai kosudelle.

Veden tunkeutuminen sahkötyokalun sisään kasvattaa sahköiskun riskia.

Älä käytä verkkjohtoa vaärin. Älä käytä sitä sahkötyökalun Kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetamällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista.

Vahingoittuneet tai sotkeutuneet johdot kasvattavat sahköiskun vaaraa.

Käyttaessäsi sahkötyokalua ulkona, käytä ainoastaan ulkokäyttoön soveltuvaa jatkojohtoa.

Ulkokayttoön soveltuvan jatkojohdon kayttö pienentä sahköiskun vaaraa.

Jos sahkötyokalun käytto kosteassa ympäristössä ei ole välsettävissä, tulee käyttaa vikavirtasuokaGTKintä.

Vuotovirtasuojakytkimen käytto vähentä sähköiskun vaaraa.

Henkilöturvallisuus

Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sahkötyökalua käyttaessä. Älä käytä mitään sahkötyökalua, jos olet väsnyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena.

Hetken tarkkaamattomuus sahkötyökalua käytettaessä saattaa johtaa vakavaan loukkaantumiseen.

Käytä suojavarusteita. Käytä aina suojalaseja.

Henkilökohtaisen suojavarustuksen käytö, kuten polynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyokalun lajista ja käytöta-vasta, vähentä loukaantumisriskä.

Välta tahatonta käynnistämista. Varmista,etta sahkötyokalu on poiskyt-kettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä.

Jos kannat sahkötyokalua sormi käynnistyskytkimellā tai kytket sahkötyokalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksville.

Poista kaikkä säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sahkötyökalun.

Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.

Välta epänormaalia kehon asentoa. Huolehdi aina tukevasta.SEIsoma-asennosta ja tasapainosta.

Täten voit paremmin hallita sahkötyökalua odottamattomissa tilanteissa.

Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä lóysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista.

Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.

Jos polynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla ravall.

Pölynimulaitteiston käytto vähentäa polyn aiheuttamia vaaroja.

Sähkötyökalujen huolellinen käytto ja käsittely

Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sahkötyökalua.

Sopivaa sahkötyokalua käyttaen työskelete pa-remmin ja varmemmin tehoalueella, jolle sahkö-tyokalu on tarkoitetu.

Älä käytä sahkötyokalua, jota ei voida käynnistä ja pysayttä käynnistyskytkimestä.

Sähkötyökalu, jota ei enäa voida käynnistää ja pysayttää käynnistystyktkimellä, on vaarallinen ja se täytyy korjata.

lrrota pistotulppa pistorasiasta, ennen kuin suoritat saatjä, vaihdat tarvikkeita tai siirrata sahkötyokalun varastroitavaksi.

Nämä turvatoimenpiteet estvät sahkötyokalun tahattoman käynistykseen.

Säilytä sahkötyokalut poissa lasten ulottuvilta, kun niitta ei käytetä. Älä anna sellaisten henkilöiden käyttaa sahkötyokalua, jotka eivat tunne sitä tai jotka eivat ole lukeneet tata käyttoohjetta.

Sahkötyokalut ovat vaarllisia, jos niitta kayttavat kokemattomat henkilöt.

Hoida sähkötyökalusi huolella. Tarkista, etta likkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa Haitallisesti sähkötyökalun toimintaan. Anna korjata namä vioittuneet osat ennen käyttoä.

Monen tapaturman syyt loytyvat huanosti huolle-tuista laitteista.

Pida leikkausterät terävinä ja puhtaina.

Huolellisesti hoidetut leikkaustyokalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitta on helpompi hallita.

Käytä sahkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide.

Sähkötyökalun käytö muuhun kuin sille märättyyn käytöön, saattaa johtaa vaarallisiin tilanteisiin.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sahkötyokalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia.

Täten varmistat, etta sahkötyokalu sāilyy turvallisena.

Työkalukohtaisia turvallisuusohjeita

Pidä kädet loitolla sahauskohdasta. Älä pane käsiä työkappaleen alle.

Sahanteräkosketettaessa on olemassa loukkaantumisvaara.

Via ainoastaan käynnissä oleva sahkötyökalu työkappaletta vasten.

Muussa tapauksessa on olemassa takaiskun vaara, vaihtotyokalun tarttuessa tyokappaleeseen.

Tarkista, etta jalkalevy tukee tyokappaleeseen sahattaessa.

Kallistunut sahantera voi katketa tai aiheuttaa takiskun.

Pysäytä työvaiehen jälkeen sahkötyokalu ja vedā sahanterä ulos urasta vasta tämän jälkeen, sahanterän pysähdyttyä.

Täten menetellen välät takaiskun ja voit turvallisi esti asettaa sahkötyokalun käsistasi.

Käytä yksinomaan virheettömiä, moitteettomassa kunnossa olevia sahanteriä.

Taipuneet tai tylsät sahanterät voivat katkea tai aieuttaa takaiskun.

Älä jarruta sahanteräa laitteen pysayttämisen jälkeen painamalla sitä sivuttain.

Sahantera saattaa vahingoittua, katketa tai aiheuttta takaiskun.

Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtoen paikallistamiseksi, tai känny paikallisen jakeluyhtion puoleen.

Kosketus sahköjohtoon saattaa johtaa tulipaloon ja sahköiskuun. Kaasuputken vahingoittaminen saattaa johtaa rajähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sahköiskuun..

Tartu sahkötyökaluun ainoastaan eristetyista pinnoista, tehdessäti työta, jossa saattaisit osua piilossa olevaan sahköjohtoon tai sahan omaansaehköjohtoon.

Kosketus jännitteisen johtoon saattaa myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.

Varmista tyokappale.

Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty tyokappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä.

Alä koskaan työstä asbestipitoista ainetta.

Asbestia pidetään karsinogenisena.

Noudata suojatoimenpiteita, jos työssä saattaa syntyä terveydelle vaarallista, palavaa tai rajah-dysaltista polyä.

Esimerkiki: Monia polyjä pidetään karsinogeenisina. Käytä polynsuojanaamaria ja polyn-/lastunimua, jos se on liitettävissä.

Odota, kunnes sahkötyökalu on pysahtynyt, ennen kuin asetat sen pois käsistasi.

Vaihtotyokalu saattaa juuttua kiinni johtaen sähkötyokalun hallinnan menettämiseen.

Säilytä työkalut, jotka eivät ole käytössä, turvallisesti, kuivassa ja suljetussa tilassa siten, että ne ovat lasten ulottumattomissa!

Pidä työpaikka puhtaana.

Materialien sekoitukset ovat erityisen vaarallisia. Kevytmetallipoly saattaa syttyä palamaan tai räjähtä.

Älä koskaan käytä sahkötyökalua, jonka verkkojohto on vialinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn aikana.

Vahingoittunut johto kasvattaa sahköiskun vaa.

Jäannösriskit: Vaikka sahkötyökalujemme käytöohjeet sisälTvätkin tarkat ohjeet sahkötyökalujen käytämiseksi turvallisesti, jokaiseen sahkötyökaluun liittyy tietty riskitekijöitä, joita ei voida täysin sulkea pois suojatoimenpiteillä. Käytä sahkötyökaluja tastä johtuen aina tarvittavalla varroaisuudella!

3. Laitekuvaus

Lue kaikki turvallisuusohjeet ja opastukset ennen käyttoönottoa.

Turvallisuusohjeiden ja opastusten noudattamatta jattaminen saattaa johtaa sahköiskuun, tulipaloon ja/taivakaviin vammoin.

Kännä auki taittosivu, jossa on laitteen kuva ja pidä se uloskaännettynä lukiessasi käyttoohjetta.

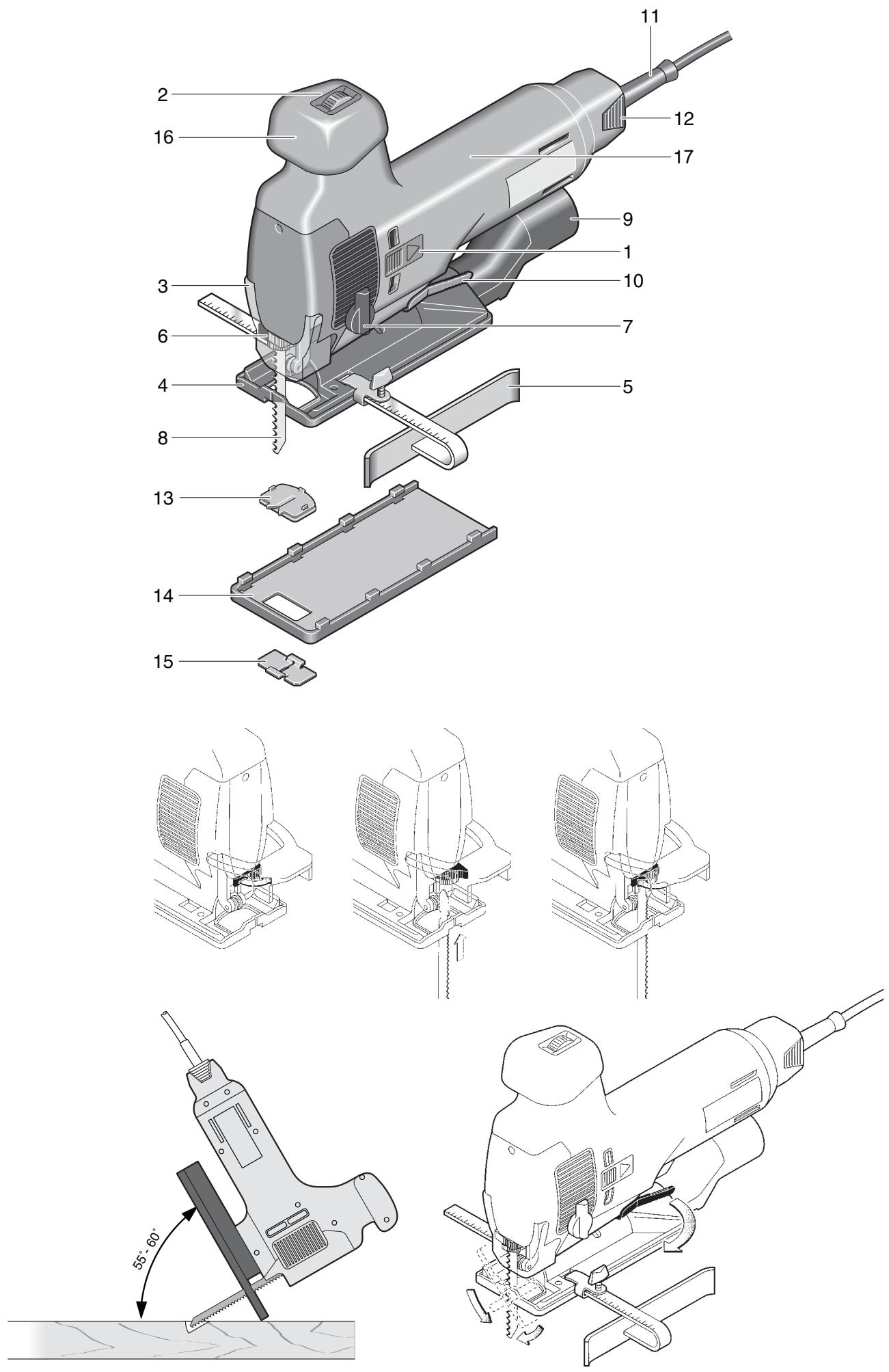

Laitteen rakenneosat

1 Paälle-/poiskytkin
2 Elektroniikkasaatöpyörä
3 Polynsuojakansi
4 Sahapöytä
5 Samansuuntaisuusvaste (erikoisvaruste)
6 Kiristysvipu
7 Heiluri-iskun säätönappi
8 Sahanterä
9 Poistoimuputki 0 35 mm
10 Lukitusvipu
11 Verkkjohohtoyksikkö
12 Lukituspainike
13 Repaïsysuoja (muovia)
14 Liukuosa
15 Repäisysuoja (terästä)
16 Muovisuojus (eristetty kädensija)
17 Kahva (eristetty kädensija)

Toimituslaajuus

Katso pakkaus

Märäystenmukainen käytto

Laite on tukevalla alustalla tarkoitettu sahaamaan katkosahauksia ja aukkoja puuhun, muoviin, metallin keramiikkalaattoihin ja kumiin. Se soveltu suoriin ja kaareviin sahuaksin jopa 45^ asteen jirikulmalla. Sahanteräsusitukset tulee ottaa huomioon.

Vaatimukset käytäjille

Laitetta saa käyttaa, huoltaa ja kunnossapitää vain valtuutetu, perehdyetty henkilösta. Tämän henkilöston tätyy olla etenkin esiintyviin vaaroin koulutetu.

Tekniset tiedot
Pistosaha		650 SPS
Nimellisjännite	V~	230
Ottoteho	Watt	650
Antoteho	Watt	340
Tyhjäkändyi-iskuluku n0	min-1	3200
Iskun säätöalue n	min-1	500...3200
Iskumatka	mm	19
suurin sahaus-syvyyspuuhun	mm	110
suurin sahaus-syvyss	teräkseen (seostamaton) mm 6	16
	kevymetalli mm
Vinoleikkaukset	。	45
Paino	kg	2,3
Sähkötyökalusi on normin EN 60745mukaisesti kaksoiseristetty; maajohtoon täästa syysta tarpeeton.

Laite on radio- ja televisionhäiriösietoinen normin EN 55014-1 mukaan sekä Häiriösietoinen normin EN 55014-2 mukaan

Melu- ja tärinärvot

Meluarpot

Mitattu standardin EN 60745 mukaisesti.

Laitteen melutaso (A) on tyypillisesti:

Mittauksen tarkkuus K = 3 dB

Melutaso työskentelyssä voi ylittäa 85 dB(A).

Pidä kuulonsuojainta!

Tärina

Kolmiakselen tärinäpaästöarvo märitettnä standardin EN 60745 mukaan.

Pistosaha 650 SPS

Puuun sahaus; ah: m/s2 Mittauksen tarkkuus K m/s2	9,5 1,6
Metallipellin sahaus; ah: m/s2 Mittauksen tarkkuus K m/s2	9,3 1,6

Näissä ohjeissa ilmoitetu tärinätaso on mitattu EN 60745 standardoitulla mittausmenetelmällä ja sitä voidaan käyttaa laitevertailussa.

Tärinätaso muuttuu riippuen laitteen käytösta ja se saattaa monesti ylittä tassä ohjeessa mainitua arvoa. Tärinärasitusta saatetaan. aliarvioida, jos sähkötyokalua saannöllisesti käytetään tälla tavalla.

Huomio: Tärinärasituksen tarkkaa arviointia varten märätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutet-tuna tai käy, mutta sitä ei tosiasiassa käytetä.

Tämä saattaa selvästi piententa koko työaikajakson tärinärsitusta.

4. Kaytto

Vedä verkkopistoke irti ennen kaikkia sahkötyokalulla tehtäviä toitä.

Käytöönotto

Tarkista verkkojännite!

Tarkista ennen käyttoönottoa, tāsmävätko typpikilvessä ilmoitettu verkkojännite ja verkon taajuus sahköverkkosi tiietojen kanssa.

liiä verkkokaapelimoduuli

Jatkojohtoen kayton yhteydessa: Käytä vain käytövaluee sallittuja jatkojohtoja, joissa on riittävä lapimitta. Muutoin laitteella voi tapahtua tehohävikkä tai johtoen ylikuumemista. Vaihda vauroitunut jatkojohto.

Verkkokaapeli

Irrota välittömästi verkkopistoke pistorasiasta, jos verkkojho tvoittuutyöskentelyn aikana.

Verkkokaapelimoduuli

Verkkokaapelimoduuli, jossa on patentoitu pikasulku.

Liitta verkkokaapelimoduuli kaskahvaan. 12 Pistokkeen tulee lukkiutua paikalleen.

Käytä verkkokaapelimoduulia 12 vain Kress-sähkötyökaluihin. Älä kokeile yksikköä muissa laitteissa.

Vauriotuneita verkkokaapelimoduuleita ei saa kayttä. Ne on valittomästi vaihettava uuteen Kress-verkkokaapelimoduuliin.

Paina molempia lukituspainikkeita 13 ja vedä verkkokaapelimoduuli 12 ulos käsikahvasta.

Käytä vain alkuperäistä Kress-verkkokaapelimoduulia ja riittävän vahvaa kumikaapelia (koodi H07 RN-F tai vahvempi).

Käytö

Käynnistys ja pysäytys

Huomio! Ennen pistosahan kytkemistä paallee, on polysuojakupu tyontimen edessä 3 laskettava uudelleen sahauspöydän 4 tasolle.

Siirrä päälle/pois- kytkin 1 eteenpän kytkeäkesi laite päälle.
Painamalla paallee/pois- kytkintä 1 sen kipatusta etureunasta, tämä palaa takaisin pois-asentoon.

Uudelleenkäynnistyssuoja

Uudelleenkäynnistyssuoja esta sah-kötyokalun hallitsemattoman käyn-nistyksen virtakatkon jälkeen.
Uutta käyttoönonttoa varten tulee käynnistyskytkin 1 siirtä poiskytkettyyn asentoon ja sähkötyokalu tulee sitten käynistäu uudelleen.

Heiluri-iskun säätö

Kytkentä välillä 0-3 tapahtuu heiruri-iskun säätönapilla 7 (kiertonappi). Värillinen merkinta nayttä valitun saadön.

Suositus heiluri-iskun sātöä varten:

Kohta 0 lasille, keramiikalle, pehmeallee terak-selle, kirjometallille, alumiinille ja puristemuoville

Kohta 1 muoville

Kohta 2 vanerille

Kohta 3 kovalle puulle, pehmeälle puulle, lastulevylle

Ilmoitetut arvot ovat vain suuntaa antavia. Arvot riiippuvat materiaalin paksuudesta, kovuudesta, kuidun suunnasta sekä sahanterän kunnosta ja voivat siten vaihdella.

Optimaalisen heiluriasennon jokaiseen käytöön lóydät käytännön cokein. Seuraavaa suositellaan:

Mitä pienemmän heiluriasennon valitset tai kytkemällä heiluriliike.POIs, sita hienomman ja puhtaamman sahausjäljen saat.
Kytke pois heiluriliike työstaessäsi ohutta materiaialia (esim. peltiä).
Työskentele pienellä heiluriliikkeellä kovissa aineissa (esim. teräs).
Käytä suurinta heiluriliikettä sahatessasi pehmeitä aineita ja puuta syiden suunnassa.

Alle 45^ viisteken sahaaminen

Sahapöytä 4 vapautetaan lukitusta asennosta käantämällä lukitusvipu 10 90^ eteenpän. Silloin sahapöytä 4 voidaan tyontäa taakse (poistoimumputken suuntaan) ja asettaa haluttuun kaltevuuteen. Vinoasento lukitaan käantämällä lukitusvipu 10 uudestaan taakse.

Tarpeen vaatiessa on lukitusta hiukan kirstettävä. Lukitusvipu 10 kaännetaän uudestaan eteen ja ki-innityspyörää kirstetään oikealle kiertämällä.

Sen jälkeen lukitusvipu käännetaän takaisin, ja sahapöytä 4 on lukittu. Sahapöytä 4 voidaan lukita 15^ , 30^ und 45^ kulmiin.

Saatö nelikulmaisten sahausten suoritukseen 0^ -asennossa (sahanterä pystysuorassa)

Sahapöytä 4 vapautetaan lukitusta asennosta käantämällä lukitusvipu 10 90^ eteenpän. Sen jälkeen voidaan sahapöytä 4 tarvittaessa vapauttaa lukituksesta taaksepän vetämällä ja käantää 0^ asento ja lukita uudestaan. Sahapöydän 4 asento lukitaan käntämällä lukitusvipu 10 uudstaan taakse. Tarpeen vaatiessa on lukitusta hiūkan kiristettävä.

Lukitusvipu 10 kännetaan uudestaan eteen ja ki-innityspyörä kiristetaan oikealle kiertämllä. Sen jälleen lukitusvipu 10 kännetaan takaisin, ja sahapöytä 4 on lukittu.

Liukuosa

Jotta työkappaleen pintaan ei sahattaessa synny naarmuja, voidaan sahapöytään 4 kiinnittäa etukautta liuku-osa 14.

Lastusujoa

Työsta riippuen voidaan käyttaa jompaa kumpaa lastusujoaa seuraavalla tavalla.

Sahapöytä 4

Muoviosa 13 painetaan alakautta sahapöydän 4 sahausaukkoon (salapakiinnitys).

Liukuosa 14

Liikuosa 14 viedään ylhälta sahausaukkoon asetetun peltiosan 15 kanssa eukautta sahapöytään 4.

Silloin puukuidut työntyvät sahattaessa vasten lastusuojaa 13 tai 15, jolloin lastun repeäminen ei ole mahdollista.

Käytö on tarkoitettu vain suorakulmaisille (90°) sahauksille.

Sahanpurun poistoimu

Poistoimuputki 9 työnnetaän takakautta sahapöytään 4. Näin pistosaha on valmis yleisesti myytävien polynimureiden liittämiseen. Jotta sahauskoha pysyy lastuttomana, joustava imulektu kiinnitään imuputken aukkoon.

Digitalalelektronikka

Iskuluku voidaan säätäa portaattomasti 500/min ja 3200/min valille ja sovittaa työstettä Valle materiaalille sopivaksi. Digaalielektroniikka lisää kuormituksen yhteydessä tehoa. Säätö suoritetaan kändensijan etuosassa olevalla saätöpyörällä 2.

Saatövalue

Asento 1 minimi-iskuluku

n. 500 iskua/min.

Position 6 maksimi-iskuluku

n. 3200 iskua/min.

Digitaalilelektroniikka on varustetu uudelleenkäynnistyksen estolla (estää tahattoman käynnistymisen esim. sähkökatkoksen tai verkkopistotulpan irrottamisen jälkeen). Tämä li-sää käytäjan turvallisuutta. Laite on käynnistettävä kasin.

Moottori voi kuumeta liikaa jatkuvalla voimakkaalla kuormituksella ja alhaisilla kierrosluvuilla työskenneltäessä.

Työkalun vaihtaminen

Irrota pistoke pistorasiasta ennen kuin suoritat saatjä, vaihdat tarvikkeita tai siirrät sahkötyokalun varastoitavaksi.

Nämä turvatoimenpiteet piententävat sähkötyokalun tahattoman käynistysriskin.

Pidä työkalua vaihtaessasi suojakä-sineitä.

Vaihtotyokalu voi pitemmissä työjaksoissa lammetä voimakkaasti ja/tai vaihtotyokalun leikkuureunat ovat terävat.

Sahanterien kiinnittäminen ja irrottaminen

Laitteen kiinnitysjärkestelmän ansiosta sahanterät voidaan vaihtaa ilman tyokaluja.

Suojakansi 3 työnnetaän ensin ylos. Pikakiinnitysjärjestelmä avataan kiinnitysvipua 6 kiertämällä ja sahanterä 8 voidaan asettaa paikalleen. On huomioitava, etta sahanterä painetaan vasteeseen asti taakse.

Sahantera kiinnittyu automaattisesti paikalleen ki- ninitysvivun 6 vapauttamista seuraavan paineen ansiosta. Kiininitysvipu 6 hyppää takaisin lahtoa- sentoon.

Sahantera 8 vapautuu kiinntyksestä kiininitysvipua 6 kiertämällä. Nyt sahantera voidaan ottaa ulos tyontimestä. Tukirulla - se estaa sahanterän liikkumisen ja vähentä mekaniikan kuormitusta (työnnin) - antaa vasteena automaattisesti 90^ kiininityskulman. Tämä patee vain alkuperäisiä sahanteriä käytettäessä.

-VAROITUS

Pistosahaa painetaan sahanterän kärkeä vasten puutason pällä, kunnes kiristysvipu 6 hyppää takaisin lahtöasentoon.

Vain siten voidaan olla varmoja siitä, etta sahantera 8 on asennettu oikein paikoilleen ja etta suojakansi 3 voidaan sulkea.

-HUOMIO-

Tarkista, etta sahanterä on tiukasti paikallaan.
Löysä sahanterä voi irrota ja vahingoittaa sinua.

Lahtoasento

（=kiinnitysasento）

Vasteasento

Sahanterän kiinnitys

Kierrä kiinnitysvipu 6 vasteseen asti ja pidä siitä kiinni.
Työnnä sahanterä 8 vasteeseen asti sisään.
Vapauta Kiinnitysvipu 6.

Sahanterän irrottaminen

Vedä kirstysvipu 6 vasteeseen asti ja pidä siitä kiinni.
Vedä sahantera 8 ulos.

-HUOMIO-

Älä paina kirstysvipua taaksepän, koska silloin sahanteräa on vaikea ottaa pois.

Lisakädensija

Heiluripistosahalla työskently

Sahattaessa on pidettävā huolta siītā, etṭa pohjalevy on tukevasti tyōkappaleen päällä. Pistosahaa on nyt helppo ohjata käsin. Tarkista, etṭa kaytā materiaalille sopivaa heiluriiskusäätöä ja etṭa liike eteenpäin on materiaalin mukainen. Siten leikkuutuloksesta tulee tasainen ja hyvä (esim. metallia sahattaessa iskusäätö 0 ja hidas liike eteenpäin).

Sisäänrakennetun puhallinlaitteiston ansiosta leikkuu-ura on aina puhdas lastuista ja hyvin nakyvissä.

Metallia sahattaessa täytyy leikkuupinnalle sivellä hieman öljyä. Pellit on kiinnitettäv tukevaan alustaan (lastulevy tai vanerilevy). Siten materiaali ei juuri pääse heilumaan sahan mukana.

Iskuluvun asetus

Asetuspyörällä varustetuilla laitteilla 2 kierrosluku voidaan asettaa sovellusalueen mukaan asetuspyörällä 2.

Digitaalielektroniikka lisää kuormituksen yhteydessä tehoa.

1-2: alhainen iskuluku
3-4: keskisuuri iskuluku
5-6: suuri iskuluku

Iskulukusuositus

Ihanteellinen iskuluku määritetään ennen työskentelyn aloittamista kokeilemalla, sillä se riippuu useista eri seikoista kuten materiaalista, sen paksuudesta ja sahanterän kunnosta.

Alhainen iskuluku lasia, keramiikkaa ja metallia sahattaessa.

Keskinkertainen iskuluku muovia, puristemuovia ja vaneria sahattaessa.

Korkea iskuluku kovaa puuta, pehmeäa puuta ja lastulevyä sahattaessa.

-HUOMIO-

Jos työskentelet pitkään pinellä iskuluvulla, saattaa sähkötyökalu kuumeta. Poista sahantera sähkötyökalusta ja anna sähkötyökalun käydä n. 3 min. taydellä kierrosluvulla.

Metallipellin sahaus

Metallia sahattaessa, tulisi materiaalin kuumemisen takia sahausviivaa pitkin käyttaa jäahdytstai voiteluainetta.

Pellit on kiinnitettävä tukevaan alustaan (lastulevy tai vanerilevy). Siten välteään suurimmaksi osak.si se, etta materiaali heiluu sahan mukana.

Reiän leikkaaminen/onkalon leikkaaminen

Kun materiaaliin halutaan leikata aukko, on ensin saatava aikaan reikä, johon saha voidaan asettaa.

Mahdollista on myöskin pistäa sahalla materiaaliin (ainoastaan puuta työstettäessä), mutta tätä suositellaan ainoastaan ammattilaisille. Pistosaha asetetaan pällekyktkettynä, 55 - 60^ kulmassa pohjalevyn etureunasta työkappaleelle ja sitä painetan hitaasti ja varovaisesti syvemmälle.

Ole varovainen tata tehdessä: Sahanterä voi murtua taakse iskusta ja nopeilla liikkeillä, jos se asetetaan vaärin työkappaleelle. Käytä tassä työssä maksimi-iskulukua.

5. Työkalut ja tarvikkeet

Sahanterän valinta

Vain käytöohjeissa mainittuja alkuperäisiä Kress-sahanteriä tai seuraavan mittapiirroksen mukaisia, enintään 1,5 mm paksuisia sahanteriä saa käyttaa. Vain siten on varmaa, etta sahanterä on kiinnitety asianmukaisesti, ja irtoavien sahanteri-en aiheuttama onnettomusvaara voidaan pitkälti valttäa.

Valitun sahanterän ei tulisi olla kyseisen sahaustyön tarvetta pitempi.

Käytä jyrkkien kaarteiden sahaamiseen kapeaa sahanterä.

Samansuuntaisuusvaste (erikoistarvike)

Samansuntaisille leikkauksille käytetän asteikolla varustettua samansuntaisusuusvastetta 5, jotta sahaustulos olisi hyvä.

Samansuuntaisuusvaste 5 työnnetaän sivulta lukituslevyn lapi peruslevyn uraan, säädetään asteikon avulla ja lukitaan siipiruuvilla.

Pyöröleikkuri (erikoistarvike)

Pyöreitä leikkauksia varten on olemassa steikolla varustetty pyöröleikkuri (asennetaan paikalleen kuten samansuuntaisuusvaste). Nappikahvan kierrepuikon avulla voidaan suorittaa säätö, jos materiaalista johtuva suurempi leikkuusvyys on tarpeen ja kierrenastan päätä hiotaan. Pidä huolta siitä, että vastemutteri on aina kiristetty tiukkaan.

Lisāvarusteet

Älä käytä muiden valmistajien lisävarusteita, sillä ne eivät ole KRESS in tarkastamia.

Käytö voi olla vaarallista.

Loukkaantumisten ja vahinkojen välttämiseksi tulee käytää vain KRESS in suosittelemia lisävarusteita.

6. Huolto ja palvelu

Huolto ja puhdistus

Vedä verkkopistoke irti ennen kaikkia sähkötyökalulla tehtäviä toitä.

Pidä sähkötyökalu ja tuuletusraot aina puhtaina.
▶ Puhdista ulkoa päästävät muoviosat kostealla rievulla, ilman pesuainetta.
Pidä työkalunkiinnitin ja tuuletusraot aina puhtaana.

-HINWEIS-

Äärmmäisissä käytölosuhteissa saattaa metallia työstettäessä keraantyä johtavaa polyä koneen sisälle. Sähkötyokalun suojaeristys saattaa vahingoittua. Tassā tapauksessa on suositel-tavaa käyttaa kiinteaa imulaitetta, usein puhaltaa tuuletusaukot puhtaiksi ja kytkea vikavirtasuojakytkinta (FI) sähkötyokalun liitäntään.

Hiiliharjojen vaihto

Anna valtuutetun asiakaspalvelun vaihtaa loppuunkuluneet hiiliharjat.

Huolto

Kovan, pitkäaikaisen käytön jälkeen tulisi laite tuoda Kress-huoltopaikaan tarkistusta ja perusteellista puhdistusta varten.

Vastaavat huoltopaikat lótyvät liitteestä "SERVI-CE" tai internet-sivultamme www.kress-elektrik.de.

Varaosat / rajahdyspirros

Rajahdyspiirrokset ja varaosaluettelot loytyvät kotisivultamme

http://spareparts.kress-elektrik.de

Ympäristönsuojelu

Raaka-aineen uusiokaytto jatehuollon asemasta. Laite, tarvikkeet ja pakkaus tulee havittaa ymparistoystavallisesti toimittamalla ne kierratykseen.

Lajipuhdasta kierrattamista varten muoviosissa on merkinnat.

Koskee vain EU-maita

Älä havitä sahkötyokalua tavallisen kotitalousjätteen mukana!

Vanhoja sahkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sahkötyokalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierräkykseen.

Takuu

1. Tämä sahkötyökalu on huolellisesti tarkastettu, testattu ja käynyt lapi tiukan laatutarkastuksen.
2. Takaamme maksuttoman sähkötyökalussa esiintyvi- en vikojen poistamisen silloin, kun ne ovat ilmaantuneet loppukäytäjällä 24 kuukauden sisällä ostopäivästä ja ovat peräisin materiaali- tai valmistusvioista. Joihinkin maihin patevat erityissäädokset takuuehtoin händen. Pidämme itsellämme oikeuden korjata vialiset osat tai vaihtaa ne uusiin. Vaihedut osat tulevat omaisuudeksemme.
3. Asiaankuulumaton käytö tai kässettely sekä laitteenavaaminen ei-valtuutettujen korjauspaikkojen toimesta johtavat takuun raukeamiseen. Takuusta poissuljettuja ovat: mekaaniset vauroitumisetputoamisesta jne.,vauroitumiset veden tai muidennesteiden tunkeutumisesta laitteen sisään,poikkilei

katut ja vauroituneet johdot, moottorivauriot ja mekaaniset vahingot johtuen asiaankuulumattomasta ylikuormituksesta, kulutusosat esim. hiiliharjat, poranistukat, poranistukan avaimet, porankarat niiden kuluessa, moottorit, verkkojohdot, akut, sahanterät, lautaslaikat, polypussit, tarvikkeet yleensä (porat, taltat jne.). Yksityiskohtia erilaisista laite-kulutusosista loydät osoitteesta http://spareparts.kress-elektrik.de tai huoltopaikoistamme.

1. Takuukorvausvaatimus voidaan hyväksyä vain, kun viasta ilmoitetaan valmistajalle valittömästi sen havaitsemisen jälkeen (myöskin kuljetusvahingot). Takuuaika ei pidenny takuukorjaustapauksessa.
2. Jos sinulla on takuvaade, niin laheta alkuperainen ostokuitti yhdessä laitteen kanssa(Meille tai asianomaiseen huoltopaikkaan.
3. Takaamamme takuuehdot sulkevat ulkopuolle kaikki asiakkaan esittamat takuuehtoihin sisälymattomat vaatimukset - etenkin oikeus vahingonkorvausvaatimusten muutokseen, rajoitukseen tai vahingonkorvausvaatimuksen voimaansaattamiseen.
4. Ostajalla on kuitenkin oikeus valinnan mukaan vahennykseen (ostohintaa pienennetaan) tai muutokseen (kauppa puretaan), jos emme onnistu korjaamaan ilmennyttvikaa kohtuullisen ajan kuluessa.
5. Ei-mahdottomia ovat pykalien §§ 463, 480 mukaiset vahingonkorvausvaatimukset 2, 635 BGB puuttumisen takia taatut ominaisuudet.
6. Kohtien 7 ja 8 mukaiset märärykset pätevät vain Saksan liittotasavallassa.

Oikeudet teknisiin muutoksin pidäte-ta'an

standardinmukaisuudesta

Todistamme taten ja vastaame yksin siitä, että tamä tuote on allalueteltujen standardien ja stardoimisasiakirjojen vaatimusten mukainen: katso CE

Tekninen tiedosto kohdasta: katso TF

GR

CE Anawon oumbatikotntos

Anwoume UTUeUWc OTI TO Pioov auto eival kataoKeuaaevo umuwa v touc Ens kavoviaouc n kataoKeuaotikec ouotaeic: ETCE

Texvikoc pakeoos aTIO: 5eTIe TF

RU

ME77

GOST R

DaHHbI aKKyMJIYTopHbI INHEBMONICTOJeT COOTBETCTByET HOpMaCNeDyUoXH HOpMaTINBHbIX DOKymEHTOB:

FOCT 12.2.013.0-91 (M3K 745-1-82)

TOCT P 50636-94 (M3K 745-2-11-84)

FOCT 12.2.030-2000, FOCT 17770-86

FOCT P 51318.14.1-2006, FOCT P 51318.14.2-2006

ΓOCT P 51317.3.2-2006, ΓOCT P 51317.3.3-2008.

Ceptnokat COOTBETCTBn

No POCC DE.ME77.B06221

CpOK DeiCtBnA C 08.12.2009 r. nO

08.12.2012

CE: EN 60745-1, EN 60745-2-11
