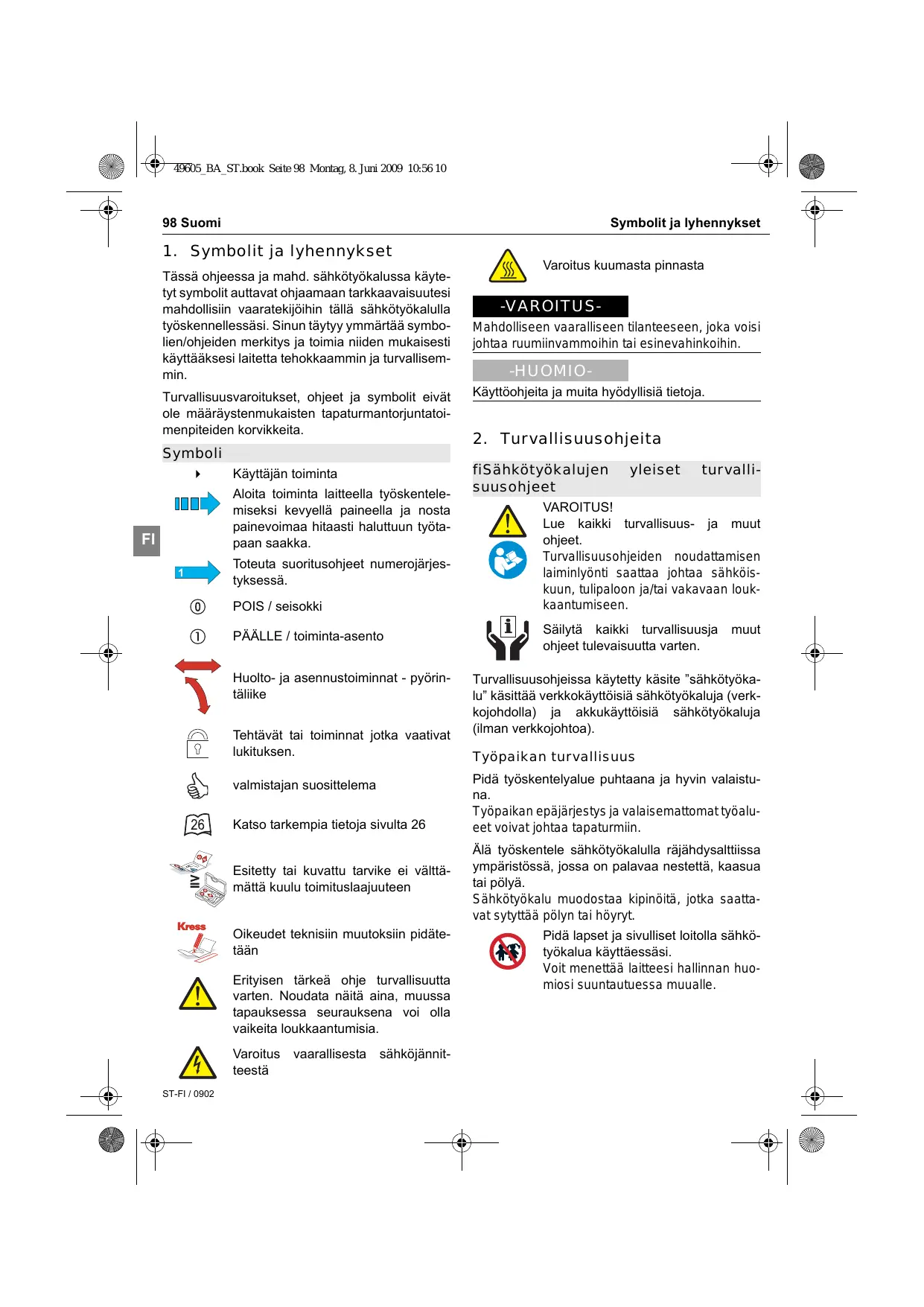

1. Symbolit ja lyhennykset

Tässä ohjeessa ja mahd. sähkötyökalussa käytetyt symbolit auttavat ohjaamaan tarkkaavaisuutesi mahdollisiin vaaratekijöihin tällä sähkötyökalulla työskennellessäsi. Sinun täytyy ymmärtää symbolien/ohjeiden merkitys ja toimia niiden mukaisesti käyttääksesi laitetta tehokkaammin ja turvallisemmin. Turvallisuusvaroitukset, ohjeet ja symbolit eivät ole määräystenmukaisten tapaturmantorjuntatoimenpiteiden korvikkeita. Symboli

Käyttäjän toiminta Aloita toiminta laitteella työskentelemiseksi kevyellä paineella ja nosta painevoimaa hitaasti haluttuun työtapaan saakka.

Toteuta suoritusohjeet numerojärjestyksessä. POIS / seisokki PÄÄLLE / toiminta-asento Huolto- ja asennustoiminnat - pyörintäliike Tehtävät tai toiminnat jotka vaativat lukituksen. valmistajan suosittelema Katso tarkempia tietoja sivulta 26 Esitetty tai kuvattu tarvike ei välttämättä kuulu toimituslaajuuteen Oikeudet teknisiin muutoksiin pidätetään Erityisen tärkeä ohje turvallisuutta varten. Noudata näitä aina, muussa tapauksessa seurauksena voi olla vaikeita loukkaantumisia. Varoitus teestä ST-FI / 0902 vaarallisesta sähköjännit- Varoitus kuumasta pinnasta -VAROITUSMahdolliseen vaaralliseen tilanteeseen, joka voisi johtaa ruumiinvammoihin tai esinevahinkoihin. -HUOMIOKäyttöohjeita ja muita hyödyllisiä tietoja.

2. Turvallisuusohjeita

fiSähkötyökalujen suusohjeet yleiset turvalli- VAROITUS! Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuusja ohjeet tulevaisuutta varten. muut Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle. 49605_BA_ST.book Seite 99 Montag, 8. Juni 2009 10:56 10 Turvallisuusohjeita Sähköturvallisuus Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vuotovirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Suomi 99 Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä. Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettoFI muuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. ST-FI / 0902 49605_BA_ST.book Seite 100 Montag, 8. Juni 2009 10:56 10 100 Suomi Turvallisuusohjeita Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät FI kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Työkalukohtaisia turvallisuusohjeita Pidä kädet loitolla sahauskohdasta. Älä pane käsiä työkappaleen alle. Sahanterää kosketettaessa on olemassa loukkaantumisvaara. Via ainoastaan käynnissä oleva sähkötyökalu työkappaletta vasten. Muussa tapauksessa on olemassa takaiskun vaara, vaihtotyökalun tarttuessa työkappaleeseen. Tarkista, että jalkalevy tukee työkappaleeseen sahattaessa. Kallistunut sahanterä voi katketa tai aiheuttaa takaiskun. Pysäytä työvaiheen jälkeen sähkötyökalu ja vedä sahanterä ulos urasta vasta tämän jälkeen, sahanterän pysähdyttyä. Täten menetellen vältät takaiskun ja voit turvallisesti asettaa sähkötyökalun käsistäsi. Käytä yksinomaan virheettömiä, moitteettomassa kunnossa olevia sahanteriä. Taipuneet tai tylsät sahanterät voivat katkea tai aiheuttaa takaiskun. Älä jarruta sahanterää laitteen pysäyttämisen jälkeen painamalla sitä sivuttain. Sahanterä saattaa vahingoittua, katketa tai aiheuttaa takaiskun. Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun.. Tartu sähkötyökaluun ainoastaan eristetyistä pinnoista, tehdessäsi työtä, jossa saattaisit osua piilossa olevaan sähköjohtoon tai sahan omaan sähköjohtoon. Kosketus jännitteiseen johtoon saattaa myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä. ST-FI / 0902 49605_BA_ST.book Seite 101 Montag, 8. Juni 2009 10:56 10 Laitekuvaus Älä koskaan työstä asbestipitoista ainetta. Asbestia pidetään karsinogeenisena. Noudata suojatoimenpiteitä, jos työssä saattaa syntyä terveydelle vaarallista, palavaa tai räjähdysaltista pölyä. Esimerkiksi: Monia pölyjä pidetään karsinogeenisina. Käytä pölynsuojanaamaria ja pölyn-/lastunimua, jos se on liitettävissä. Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen. Säilytä työkalut, jotka eivät ole käytössä, turvallisesti, kuivassa ja suljetussa tilassa siten, että ne ovat lasten ulottumattomissa! Pidä työpaikka puhtaana. Materiaalien sekoitukset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää. Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn aikana. Vahingoittunut johto kasvattaa sähköiskun vaaraa. Jäännösriskit: Vaikka sähkötyökalujemme käyttöohjeet sisältävätkin tarkat ohjeet sähkötyökalujen käyttämiseksi turvallisesti, jokaiseen sähkötyökaluun liittyy tiettyjä riskitekijöitä, joita ei voida täysin sulkea pois suojatoimenpiteillä. Käytä sähkötyökaluja tästä johtuen aina tarvittavalla varovaisuudella! Suomi 101

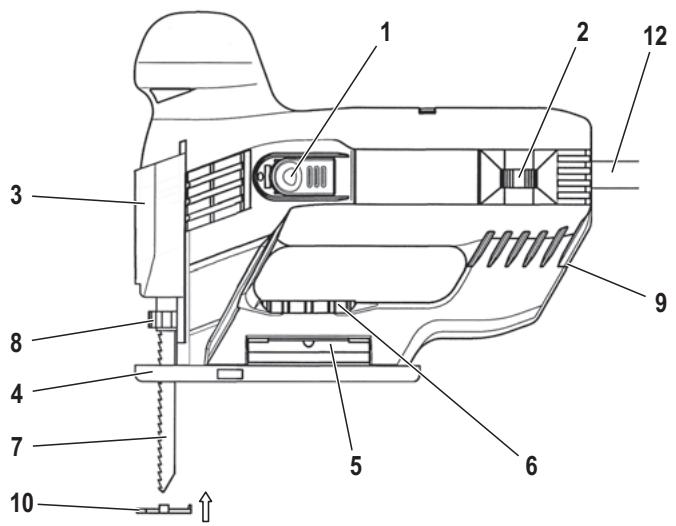

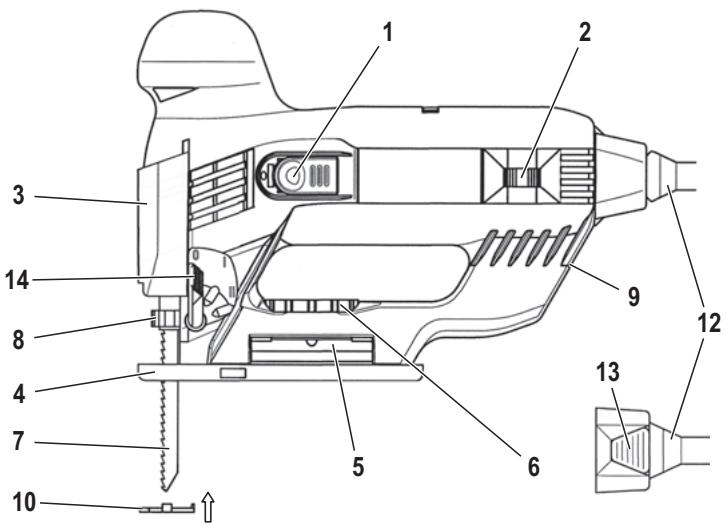

Lue kaikki turvallisuusohjeet ja opastukset ennen käyttöönottoa. Turvallisuusohjeiden ja opastusten noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammoihin. Käännä auki taittosivu, jossa on laitteen kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta. Laitteen rakenneosat

Elektroniikkasäätöpyörä

Sahapöydän kiinnitys

Pölynpoistoimu ø 35 mm

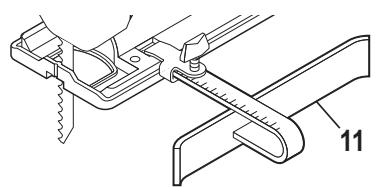

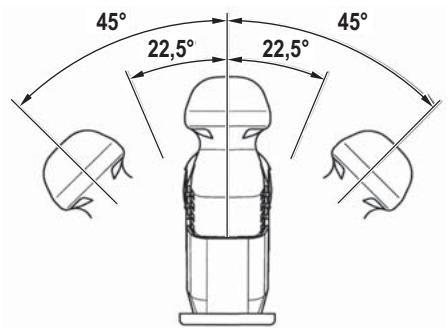

10 Repäisysuoja 11 Samansuuntaisuusvaste 12 Verkkojohtoyksikkö 500 ST E Kiinteä syöttöjohto 420 ST E 13 Lukituspainike verkkokaapelimoduuli 14 Heiluri-iskun kytkin 500 ST E Toimituslaajuus Katso pakkaus Määräystenmukainen käyttö Laite on tukevalla alustalla tarkoitettu sahaamaan katkosahauksia ja aukkoja puuhun, muoviin, metalliin keramiikkalaattoihin ja kumiin. Se soveltuu suoriin ja kaareviin sahauksiin jopa 45° asteen jiirikulmalla. Sahanteräsuositukset tulee ottaa huomioon. Vaatimukset käyttäjille Laitetta saa käyttää, huoltaa ja kunnossapitää vain valtuutettu, perehdytetty henkilöstä. Tämän henkilöstön täytyy olla etenkin esiintyviin vaaroihin koulutettu. ST-FI / 0902 49605_BA_ST.book Seite 102 Montag, 8. Juni 2009 10:56 10 102 Suomi Laitekuvaus Tekniset tiedot Melu- ja tärinäarvot Pistosaha 420 ST E

Ottoteho Antoteho Meluarvot Mitattu standardin EN 60 745 mukaisesti. Laitteen melutaso (A) on tyypillisesti: Äänenpaine (LpA) 78 dB(A) 89 dB(A) Ääniteho (LwA) Mittauksen tarkkuus K = 3 dB Melutaso työskentelyssä voi ylittää 85 dB(A). Pidä kuulonsuojainta! Tärinä

Tyhjäkäyntiiskuluku n0 min-1 min-1

Iskumatka Heiluri-iskusäätöjä Vinoleikkaukset ° suurin sahaussyvyys puuhun suurin sahaussyvyys teräkseen (seostamaton) Paino

2,3 Sähkötyökalusi on normin EN 60745 mukaisesti kaksoiseristetty; maajohto on tästä syystä tarpeeton. Laite on radio- ja televisiohäiriösietoinen normin EN 55014-1 mukaan sekä häiriösietoinen normin EN 55014-2 mukaan ST-FI / 0902 Kolmiakselinen tärinäpäästöarvo määritettynä standardin EN 60745 mukaan. Pistosaha 420 ST E 500 ST E Puun sahaus; ah: m/s² 13,1 11,9 Mittauksen tarkkuus K m/s² 2,5 2,5 Metallipellin sahaus; ah: m/s² 19,3 9,4 Mittauksen tarkkuus K m/s² 2,8 2,2 Näissä ohjeissa ilmoitettu tärinätaso on mitattu EN 60745 standardoitulla mittausmenetelmällä ja sitä voidaan käyttää laitevertailussa. Tärinätaso muuttuu riippuen laitteen käytöstä ja se saattaa monesti ylittää tässä ohjeessa mainittua arvoa. Tärinärasitusta saatetaan. aliarvioida, jos sähkötyökalua säännöllisesti käytetään tällä tavalla. Huomio: Tärinärasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä saattaa selvästi pienentää koko työaikajakson tärinärsitusta. 49605_BA_ST.book Seite 103 Montag, 8. Juni 2009 10:56 10 Käyttö Suomi 103

Vedä verkkopistoke irti ennen kaikkia sähkötyökalulla tehtäviä töitä. Käyttöönotto Käyttö Käynnistys ja pysäytys Tarkista verkkojännite! Tarkista ennen käyttöönottoa, täsmäävätko tyyppikilvessä ilmoitettu verkkojännite ja verkon taajuus sähköverkkosi tietojen kanssa. liitä tarvittaessa verkkokaapelimoduuli Jatkojohtojen käytön yhteydessä: Käytä vain käyttöalueelle sallittuja jatkojohtoja, joissa on riittävä läpimitta. Muutoin laitteella voi tapahtua tehohävikkiä tai johtojen ylikuumenemista. Vaihda vaurioitunut jatkojohto. Verkkokaapeli Irrota välittömästi verkkopistoke pistorasiasta, jos verkkojohto vioittuu työskentelyn aikana. Kiinteä tulojohto Huomio! Ennen pistosahan kytkemistä päälle, on pölysuojakupu työntimen edessä 3 laskettava uudelleen sahauspöydän 4 tasolle. Siirrä päälle/pois- kytkin 1 eteenpäin kytkeäksesi laite päälle. Painamalla päälle/pois- kytkintä 1 sen kipatusta etureunasta, tämä palaa takaisin poisasentoon. Uudelleenkäynnistyssuoja (500 ST E) Uudelleenkäynnistyssuoja estää sähFI kötyökalun hallitsemattoman käynnistyksen virtakatkon jälkeen. Uutta käyttöönottoa varten tulee käynnistyskytkin 1 siirtää poiskytkettyyn asentoon ja sähkötyökalu tulee sitten käynnistää uudelleen. Säätöelektroniikka (420 ST E) Elektroniikan poiskytkentä tapantuu säätöpyoraa maksimiasentoon kiertämällä. Saha toimii silloin maks. tyhjäkäynti-iskuluvulla Kiinteä tulojohto Vauriotuneita verkkojohtoja ei saa käyttää. Ne on ammattimiehen välittömästi vaihdettava. Verkkokaapelimoduuli (500 ST E) Verkkokaapelimoduuli, patentoitu pikasulku. Käytä vain alkuperäistä Kress-verkkokaapelimoduulia ja riittävän vahvaa kumikaapelia (koodi H07 RN-F tai vahvempi). jossa

Liitä verkkokaapelimoduuli käsikahvaan. 12 Pistokkeen tulee lukkiutua paikalleen. Käytä verkkokaapelimoduulia 12 vain Kress-sähkötyökaluihin. Älä kokeile yksikköä muissa laitteissa. Vauriotuneita verkkokaapelimoduuleita ei saa käyttää. Ne on välittömästi vaihdettava uuteen Kress-verkkokaapelimoduuliin. Iskuluvun asetus Asetuspyörällä varustetuilla laitteilla 2 kierrosluku voidaan asettaa sovellusalueen mukaan asetuspyörällä 2. Digitaalielektroniikka lisää kuormituksen yhteydessä tehoa. alhainen iskuluku 1-2: keskisuuri iskuluku 3-4: suuri iskuluku 5-6: -HUOMIOJos työskentelet pitkään pinellä iskuluvulla, saattaa sähkötyökalu kuumeta. Poista sahanterä sähkötyökalusta ja anna sähkötyökalun käydä n. 3 min. täydellä kierrosluvulla. Paina molempia lukituspainikkeita 13 ja vedä verkkokaapelimoduuli 12 ulos käsikahvasta. ST-FI / 0902 49605_BA_ST.book Seite 104 Montag, 8. Juni 2009 10:56 10 104 Suomi Käyttö Heiluri-iskun säätö (500 ST E) Kytkentä välillä 0–II tapahtuu heiluri-iskun säätönapilla 14. Värillinen merkintä näyttää valitun säädön. ei heiluriliikettä lasille, keramiikalle, pehmeälle teräkselle, kirjometallille, alumiinille ja puristemuoville.

pieni heiluriliike muoville ja vanerille.

suuri heiluriliike kovalle puulle, pehmeälle puulle, vanerille. Ilmoitetut arvot ovat vain suuntaa antavia. Arvot riippuvat materiaalin paksuudesta ja kovuudesta, kuitujen suunnasta sekä sahanterän kunnosta ja voivat siten vaihdella. Optimaalisen heiluriasennon jokaiseen käyttöön löydät käytännön kokein. Seuraavaa suositellaan: Mitä pienemmän heiluriasennon valitset tai kytkemällä heiluriliike pois, sitä hienomman ja puhtaamman sahausjäljen saat. Kytke pois heiluriliike työstäessäsi ohutta materiaalia (esim. peltiä). Työskentele pienellä heiluriliikkeellä kovissa aineissa (esim. teräs). Käytä suurinta heiluriliikettä sahatessasi pehmeitä aineita ja puuta syiden suunnassa. Viistoleikkaus Pohjalevyä voidaan säätää molempiin suuntiin 22,5° tai 45°. Lukitus on mahdollinen 0°, 22,5° ja 45°kulmiin. Säätö suoritetaan avaamalla kiinnityspyörä 6 käsikahvan alapuolelta. Kun sahapöydänkiinnityksen hammastus on vapautettu, pohjalevy 4 voidaan kääntää 22,5° tai 45° kulmiin ja lukita uudelleen kiinnityspyörällä 6. Repäisysuoja Repäisysuoja 10 voi estää pinnan repeytymisen puuta sahattaessa. Käytetään ainoastaan suorakulmaisissa (90°) leikkauksissa. Paina repäisysuoja 10 altapäin jalkalevyyn 4. Pölynpoistoimu Pistosaha on varustettu tavallisen imurin liitäntää varten. ST-FI / 0902

Leikkauskohdan lastuttomana pitämiseksi asetetaan taipuisa imuletku takakautta kotelon aukkoon 9. Suojakansi on painettava 3 alas niin että se lukittuu. Viistoleikkauksien yhteydessä suoja on painettava ylös. Työkalun vaihtaminen Irrota pistoke pistorasiasta ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet pienentävät sähkötyökalun tahattoman käynnistysriskin. Pidä työkalua vaihtaessasi suojakäsineitä. Vaihtotyökalu voi pitemmissä työjaksoissa lämmetä voimakkaasti ja/tai vaihtotyökalun leikkuureunat ovat terävät. Laitteen kiinnitysjärjestelmän ansiosta sahanterät voidaan vaihtaa ilman työkaluja. Tukirulla – se estää sahanterän liikkumisen ja vähentää mekaniikan kuormitusta (työnnin) – antaa vasteena automaattisesti 90° kiinnityskulman. Tämä pätee vain alkuperäisiä sahanteriä käytettäessä. Sahanterän asennus „B“ Pölynsuojakansi 3 työnnetään ensin ylös. Kierrä kiristysvipu 8 vasteeseen asti ja pidä siitä kiinni. Työnnä sahanterä 7 vasteeseen asti sisään. Vapauta kiristysvipu 8. -VAROITUSPistosahaa painetaan sahanterän kärkeä vasten puutason päällä, kunnes kiristysvipu 8 hyppää takaisin lähtöasentoon. Vain siten voidaan olla varmoja siitä, että sahanterä 7 on asennettu oikein paikoilleen ja että suojakansi 3 voidaan sulkea. -HUOMIOTarkista, että sahanterä on tiukasti paikallaan. Löysä sahanterä voi irrota ja vahingoittaa sinua. 49605_BA_ST.book Seite 105 Montag, 8. Juni 2009 10:56 10 Työkalut ja tarvikkeet Sahanterän irrottaminen Vedä kiristysvipu 8 vasteeseen asti ja pidä siitä kiinni. Vedä sahanterä 7 ulos. -HUOMIOÄlä paina kiristysvipua taaksepäin, koska silloin sahanterää on vaikea ottaa pois. Lisäkädensija Heiluripistosahalla työskentely Sahattaessa on pidettävä huolta siitä, että pohjalevy on tukevasti työkappaleen päällä. Pistosahaa on nyt helppo ohjata käsin. Tarkista, että käytät materiaalille sopivaa heiluriiskusäätöä ja että liike eteenpäin on materiaalin mukainen. Siten leikkuutuloksesta tulee tasainen ja hyvä (esim. metallia sahattaessa iskusäätö 0 ja hidas liike eteenpäin). Suomi 105 Upposahaus „A“ Ainoastaan pehmeitä materiaaleja, kuten puuta, kipsikartonkia ja vastaavaa saa työstää upposahausmenetelmällä! Käytä upposahaukseen vain lyhyitä sahanteriä. Upposahaus on mahdollista vain jiirikulman ollessa 0°. Aseta sähkötyökalun jalkalevyn 4 etureuna työkappaletta vasten ilman, että sahnaterä 7 koskettaa työkappaletta, ja käynnistä saha. Valitse sähkötyökaluissa, joissa on iskuluvun säätömahdollisuus, suurin iskuluku. Paina sähkötyökalua tiukasti työkappaletta vasten ja upota hitaasti sahanterä työkappaleeseen. Heti jalkalevyn 4 koskettaessa työkappaletta koko pinnallaan, jatkat sahaamista haluttua sahausviiFI vaa pitkin. Sisäänrakennetun puhallinlaitteiston ansiosta leikkuu-ura on aina puhdas lastuista ja hyvin näkyvissä.

5. Työkalut ja tarvikkeet

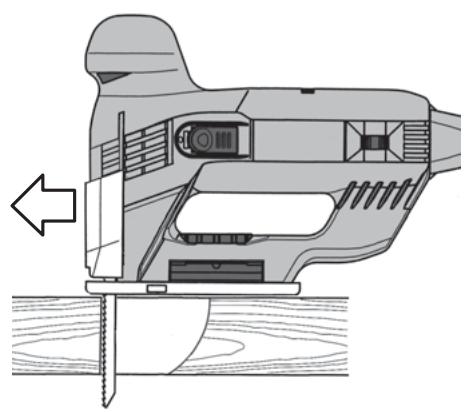

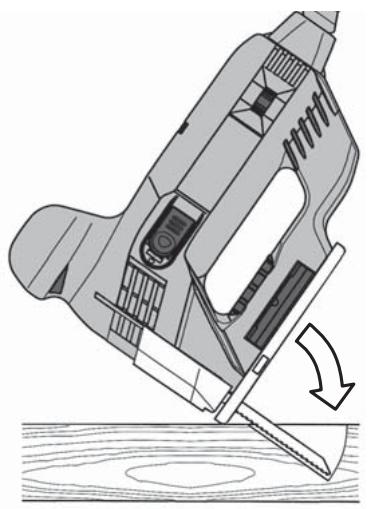

Iskulukusuositus Vain käyttöohjeissa mainittuja alkuperäisiä Kresssahanteriä tai seuraavan mittapiirroksen mukaisia, enintään 1,5 mm paksuisia sahanteriä saa käyttää. Vain siten on varmaa, että sahanterä on kiinnitetty asianmukaisesti, ja irtoavien sahanterien aiheuttama onnettomuusvaara voidaan pitkälti välttää. Ihanteellinen iskuluku määritetään ennen työskentelyn alkamista kokeilemalla, sillä se riippuu useista eri seikoista kuten materiaalista, sen paksuudesta ja sahanterän kunnosta. Alhainen iskuluku lasia, keramiikkaa ja metallia sahattaessa. Sahanterän valinta Keskinkertainen iskuluku muovia, puristemuovia ja vaneria sahattaessa. Korkea iskuluku sahattaessa kovaa puuta, pehmeää puuta ja lastulevyä. Metallipellin sahaus Metallia sahattaessa, tulisi materiaalin kuumenemisen takia sahausviivaa pitkin käyttää jäähdytystai voiteluainetta. Pellit on kiinnitettävä tukevaan alustaan (lastulevy tai vanerilevy). Siten vältetään suurimmaksi osaksi se, että materiaali heiluu sahan mukana. Reiän leikkaaminen Kun materiaaliin halutaan leikata aukko, on ensin saatava aikaan reikä, johon saha voidaan asettaa. Valitun sahanterän ei tulisi olla kyseisen sahaustyön tarvetta pitempi. Käytä jyrkkien kaarteiden sahaamiseen kapeaa sahanterää. Samansuuntaisuusvaste (erikoistarvike) Samansuuntaisille leikkauksille käytetään asteikolla varustettua samansuuntaisuusvastetta 11, jotta sahaustulos olisi hyvä. Kiinnityspyörän 6 irrottamisen jälkeen työnnetään samansuuntaisuusvaste 11 sivulta pohjalevyn istukkaan 4, säädetään asteikon avulla ja kiinnitetään kiinnityspyörällä 6. ST-FI / 0902 49605_BA_ST.book Seite 106 Montag, 8. Juni 2009 10:56 10 106 Suomi Huolto ja palvelu Pyöröleikkuri (erikoistarvike) Pyöreitä leikkauksia varten on olemassa asteikolla varustettu pyöröleikkuri (asennetaan paikalleen kuten samansuuntaisuusvaste). Nappikahvan kierrepuikon avulla voidaan suorittaa säätö, jos materiaalista johtuva suurempi leikkuusyvyys on tarpeen ja kierrenastan päätä hiotaan. Pidä huolta siitä, että vastemutteri on aina kiristetty tiukkaan. Lisävarusteet Älä käytä muiden valmistajien lisävarusteita, sillä ne eivät ole KRESS in tarkastamia. Käyttö voi olla vaarallista. Loukkaantumisten ja vahinkojen välttämiseksi tulee käyttää vain KRESS in suosittelemia lisävarusteita. Huolto Kovan, pitkäaikaisen käytön jälkeen tulisi laite tuoda Kress-huoltopaikkaan tarkistusta ja perusteellista puhdistusta varten. Vastaavat huoltopaikat löytyvät liitteestä "SERVICE" tai internet-sivultamme www.kress-elektrik.de. Varaosat / räjähdyspiirros Räjähdyspiirrokset ja varaosaluettelot löytyvät kotisivultamme http://spareparts.kress-elektrik.de Ympäristönsuojelu Raaka-aineen uusiokäyttö jätehuollon asemasta. Laite, tarvikkeet ja pakkaus tulee hävittää ympäristöystävällisesti toimittamalla ne kierrätykseen. Lajipuhdasta kierrättämistä varten muoviosissa on merkinnät.

6. Huolto ja palvelu

Huolto ja puhdistus Vedä verkkopistoke irti ennen kaikkia sähkötyökalulla tehtäviä töitä.

Pidä sähkötyökalu ja tuuletusraot aina puhtaina. Puhdista ulkoa päästävät muoviosat kostealla rievulla, ilman pesuainetta. Pidä työkalunkiinnitin ja tuuletusraot aina puhtaana. -HINWEISÄärimmäisissä käyttöolosuhteissa saattaa metallia työstettäessä kerääntyä johtavaa pölyä koneen sisälle. Sähkötyökalun suojaeristys saattaa vahingoittua. Tässä tapauksessa on suositeltavaa käyttää kiinteää imulaitetta, usein puhaltaa tuuletusaukot puhtaiksi ja kytkeä vikavirtasuojakytkintä (FI) sähkötyökalun liitäntään. Hiiliharjojen vaihto Anna valtuutetun asiakaspalvelun vaihtaa loppuunkuluneet hiiliharjat. ST-FI / 0902 Koskee vain EU-maita Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen. Takuu

1. Tämä sähkötyökalu on huolellisesti tarkastettu, testattu ja käynyt läpi tiukan laatutarkastuksen.

2. Takaamme maksuttoman sähkötyökalussa esiintyvien vikojen poistamisen silloin, kun ne ovat ilmaantuneet loppukäyttäjällä 24 kuukauden sisällä ostopäivästä ja ovat peräisin materiaali- tai valmistusvioista. Joihinkin maihin pätevät erityissäädökset takuuehtoihin nähden. Pidämme itsellämme oikeuden korjata vialliset osat tai vaihtaa ne uusiin. Vaihdetut osat tulevat omaisuudeksemme.

3. Asiaankuulumaton käyttö tai käsittely sekä laitteen

avaaminen ei-valtuutettujen korjauspaikkojen toimesta johtavat takuun raukeamiseen. Takuusta poissuljettuja ovat: mekaaniset vaurioitumiset putoamisesta jne., vaurioitumiset veden tai muiden nesteiden tunkeutumisesta laitteen sisään, poikkileikatut ja vaurioituneet johdot, moottorivauriot ja mekaaniset vahingot johtuen asiaankuulumattomasta ylikuormituksesta, kulutusosat esim. hiiliharjat, poranistukat, poranistukan avaimet, porankarat niiden kuluessa, moottorit, verkkojohdot, akut, sahanterät, 49605_BA_ST.book Seite 107 Montag, 8. Juni 2009 10:56 10 Huolto ja palvelu

Suomi 107 lautaslaikat, pölypussit, tarvikkeet yleensä (porat, taltat jne.). Yksityiskohtia erilaisista laite-kulutusosista löydät osoitteesta http://spareparts.kress-elektrik.de tai huoltopaikoistamme. Takuukorvausvaatimus voidaan hyväksyä vain, kun viasta ilmoitetaan valmistajalle välittömästi sen havaitsemisen jälkeen (myöskin kuljetusvahingot). Takuuaika ei pidenny takuukorjaustapauksessa. Jos sinulla on takuuvaade, niin lähetä alkuperäinen ostokuitti yhdessä laitteen kanssa meille tai asianomaiseen huoltopaikkaan. Takaamamme takuuehdot sulkevat ulkopuolelle kaikki asiakkaan esittämät takuuehtoihin sisältymättömät vaatimukset – etenkin oikeus vahingonkorvausvaatimusten muutokseen, rajoitukseen tai vahingonkorvausvaatimuksen voimaansaattamiseen. Ostajalla on kuitenkin oikeus valinnan mukaan vähennykseen (ostohintaa pienennetään) tai muutokseen (kauppa puretaan), jos emme onnistu korjaamaan ilmennyttä vikaa kohtuullisen ajan kuluessa. Ei-mahdottomia ovat pykälien §§ 463, 480 mukaiset vahingonkorvausvaatimukset 2, 635 BGB puuttumisen takia taatut ominaisuudet. Kohtien 7 ja 8 mukaiset määräykset pätevät vain Saksan liittotasavallassa.

CE Todistus standardinmukaisuudesta Todistamme täten ja vastaame yksin siitä, että tämä tuote on allalueteltujen standardien ja stardoimisasiakirjojen vaatimusten mukainen: katso CE Tekninen tiedosto kohdasta: katso TF
