MODE D'EMPLOI 500 ST E KRESS
Mode d'emploi original "Scie sauteuse"

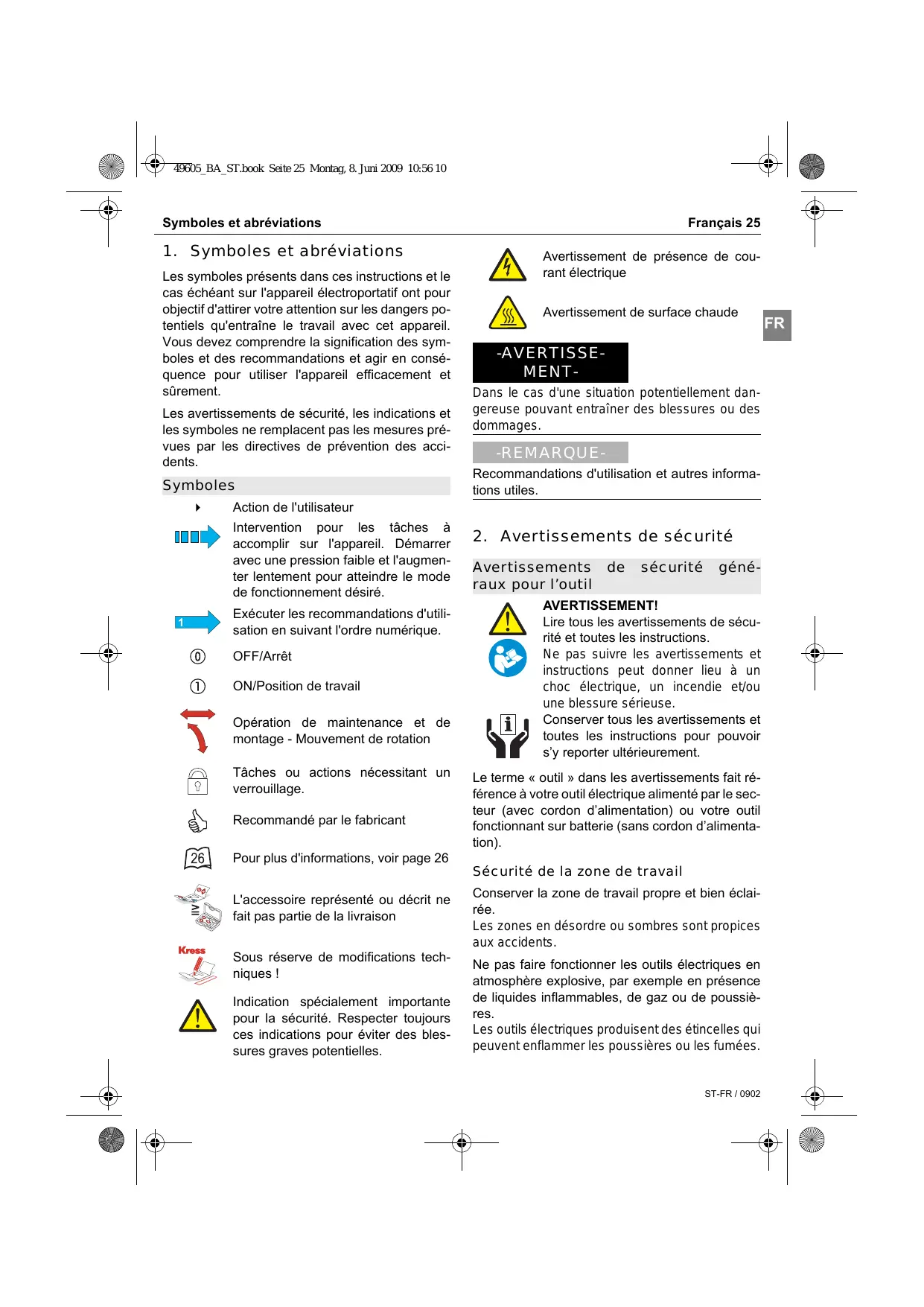

1. Symboles et abréviations
Les symboles présents dans ces instructions et, le cas échéant, sur l'appareil électroportatif ont pour objectif d'attirer votre attention sur les dangers potentiels qu'entraîne le travail avec cet appareil. Vous devez comprendre la signification des symboles et des recommendations et agir en conséquence pour utiliser l'appareil efficacement et sûrement.
Les avertissements de sécurité, les indications et les symboles ne remplacent pas les mesures prévues par les directives de prévention des accidents.
Symboles
Action de l'utilisateur
Intervention pour les tâches à accomplir sur l'appareil. Démarrer avec une pression faible et l'augmenter lentement pour atteindre le mode de fonctionnement désiré.
Exécuter les recommandations d'utilisation en suivant l'ordre numérique.
OFF/Arret
ON/Position de travail
Opération de maintenance et démontage - Mouvement de rotation
Tâches ou actions nécessitant un verrouillage.
Recommandé par le fabricant
Pour plus d'informations, voir page 26
L'accessoire représenté ou décrit ne fait pas partie de la livraison
Sous réserve de modifications techniques!
Indication spécialement importante pour la sécurité. Respecter toujours ces indications pour éviter des blessures graves potentielles.
Avertissement de présence de courant électrique
Avertissement de surface chaude
Avertissement
Dans le cas d'une situation potentiellement dangereuse pouvant entraîner des blessures ou des dommages.
Recommandations d'utilisation et autres informations utiles.
Avertissement!
Lire tous les avertissements de sécurité et toutes les instructions.
Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le sécut. teur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).
Sécurité de la zone de travail
Conserver la zone de travail propre et bien éclairée.
Les zones en désordre ou sombres sont propices aux accidents.
Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières.
Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil.
Les distractions peuvent vous faire perdre le contrôle de l'outil.
Sécurité électrique
Il faut que les fiches de l'utilélectrice soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre.
Des fiches non modifiées et des socles adaptés réduiront le risque de chocs électriques.
Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigerateurs.
Il existe un risque accru de choc électrique si votre corps est relié à la terre.
Ne pas exposer les outils à la pluie ou à des conditions humides.
La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.
Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement.
Les cordons endommagés ou emmêlés augmentent le risque de choc électrique.
Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure.
L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD).
L'usage d'un RCD réduit le risque de choc électrique.
Sécurité des personnes
Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments.
Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.
Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux.
Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
Eviter tout démarriage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marché est source d'accidents.
Retirer toute clé de réglage avant de mettre l'outil en marche.
Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment.
Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement.
Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récapération des poussières, s'assurer qu'ils sont connectés et correctement utilisés.
Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
Utilisation et entretien de l'outil
Ne pas forcer l'outil. Utiliser l'outil adapté à votre application.
L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil.
De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner.
Les outils sont dangereux entre les mains d'utilisateurs novices.
Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser.
De nombreux accidents sont dus à des outils électroportatifs mal entretenus.
Garder affûtés et propres les outils permettant de couper.
Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.
Service
Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques.
Cela assurera que la sécurité de l'outil est maintenue.
Instructions de sécurité spécifique à l'appareil
Garder les mains à distance de la zone de sciage. Ne pas passer les mains sous la pièce à travailler. Lors d'un contact avec la lame de scie, il y a risque de blessures.
Ne guider l'outil électroportatif contre la pièce à travailler que quand l'appareil est en marche.
Sinon, il y a risque d'un contrecoup, au cas où l'outil se coince dans la pièce.
Veiller à ce que la plaque de base repose bien sur le matériel lors du sciage.
Une lame de scie coincée peut casser ou entraîner un contrecoup.
Une fois l'opération terminée, arrêtez l'util electroportatif et ne retirez la lame de scie du tracé que lorsqu'elle est complètement à l'arrêt.
Ainsi, un contrecoup est empêché et l'util electroportatif peut être déposé de manière sûre.
N'utiliser que des lames de scie en parfait état.
Les lames de scie déformées ou émoussées peuvent se casser ou causer un contre-coup.
Une fois l'appareil arrêté, ne pas freiner la lame de scie en exerçant une pression latérale.
La lame de scie peut être endommagée, se casser ou causer un contre-coup.
Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales.
Un contact avec des lignes électriques peut provoquer un incendie ou un choc électrique. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels et peut provoquer un choc électrique.
Tenir l'outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble.
Le contact de l'accessoire coupant avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.
Bloquer la pièce à travailler.
Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sure que tenue dans les mains.
Ne pas travailler de matériaux contenant de l'amiant.
L'amiantes est considérée comme étant cancérigène.
Prendre des mesures de sécurité, lorsque des poussières nuisibles à la santé, inflammables ou explosives peuvent être générées lors du travail.
Par exemple : certaines poussières sont considérées comme étant cancérigènes. Porter un masque anti-poussières et utiliser un dispositif d'aspiration de poussières/de copeaux s'il est possible de raccorder un tel dispositif.
Avant de déposer l'outil électroportatif, attendre que celui-ci soit complètement à l'arrêt.
L'outil risque de se coincer, ce qui entraîne une perte de contrôle de l'appareil électroportatif.
Les outils dont vous ne vous servez pas doivent être conservés à l'abri de l'humidité, dans des locaux auxquels les enfants n'ont pas accès !
Tenir propre la place de travail.
Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables.
Ne jamais utiliser un outil électroportatif dont le cable est endommagé. Ne pas toucher à un cable endommagé et retirer la fiche du cable d'alimentation de la prise du courant, au cas où le cable serait endommagé lors du travail.
Un câble endommagé augmente le risque d'un choc électrique.
Risques résiduels. Bien que cette fiche annexe et que les notices d'utilisation relatives à nos outils électriques fournissent des consignes de sécurité détaillées pour une utilisation sûre de nos outils électriques, l'utilisation de chacun des outils compte malgré tout certains risques résiduels, qu'il est impossible d'éliminer complètement par des dispositifs de sécurité. Veuillez donc toujours manipuler ces outils électriques avec la prudence requise!
3. Description de l'appareil
Avant utilisation, nous vous recommandons de lire toutes les instructions de sécurité et toutes les recommendations.
Le non-respect des instructions de sécurité et des recommandations indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures.
Déplier le volet sur lequel l'appareil est représenté de manière graphique. Laisser le volet déplié pendant la lecture de la présente notice d'utilisation.
Composants de l'appareil
1 Interrupteur marche-arrêt 2 Molette de réglage électronique 3 Couvercle de protection antipoussière 4 Plaque de base 5 Fixation du plateau de sciage 6 Molette de serrage 7 Lame de scie 8 Levier tendeur 9 Dispositif d'aspiration 35mm 10 Protection contre le déchirement des fibres 11 Butee parallele 12 Module de cable secteur 500 ST E Cable entrant fixe 420 ST E 13 Touche de verrouillage du module de cable réseau 14 Bouton de réglage de course de mouvement pendulaire 500 ST E
Éléments compris dans la livraison
Voir emballage
Restrictions d'utilisation
L'appareil est conçu pour effectuer, sur un support rigide, des découpes et coupes dans le bois, les matières plastiques, le métal, le caoutchouc et les plaques en céramique. Il est approprié pour des coupes droites et curvilignes avec des angles d'onglet jusqu'à. Respecter les consignes d'utilisation des lames de scie.
Recommandations à l'utilisateur
L'appareil ne doit être utilisé, entretenu et maintenu en état de fonctionnement que par des personnes formées et autorisées. Ces personnes doivent avoir été spécialement informées des dangers spécifiques à l'utilisation de l'appareil.
\section*{Caractéristiques techniques}
| Scie sauteuse | 420 ST E | 500 ST E | |
| Tension nominale | V~ | 230 | 230 |
| Puissance absorbée | Watt | 420 | 500 |
| Puissance débitée | Watt | 215 | 270 |
| Marché à vide-cycles n₀ | min-1 | 500..2700 | 600...3400 |
| min-1 | 3600 | ||
| Course | mm | 19 | 19 |
| Echelons course mouvement pendulaire | -- | 3 | |
| Coupes en biais | ° | 22,5 | 22,5 |
| ° | 45 | 45 | |
| Profondeur de coupe max. dans le bois | mm | 70 | 80 |
| Profondeur de coupe max. dans l'acier (non-allié) | mm | 4 | 5 |
| Poids | kg | 1,8 | 2,3 |
Votre appareil jouit d'une double isolation, selon la norme EN 60745; la mise à la terre n'est de ce fait pas nécessaire.
L'appareil est antiparasite selon la norme EN 55014-1 et respecte la norme d'émission électromagnétique EN 55014-2.
Valeurs sonores
Valeurs de mesure obtenues conformément à la norme européenne EN 60745.
Les mesures réelles (A) des niveaux sonores de l'appareil sont :
niveau de pression acoustique (L_pA) 78 dB (A)
niveau d'intensité acoustique (L_WA) 89 dB (A)
Incertitude de mesure K = 3 dB
Lors de travaux, le niveau sonore peut dépasser 85 dB(A).
Porter une protection acoustique.
Vibrations
Valeur d'émission d'oscillation triaxiale calculée selon la norme EN 60745.
Scie sauteuse 420 ST E 500 ST E
| Sciage de bois; ah: m/s2 13,1 11,9 | ||
| Incertitude de mesure K | ||
| m/s2 2,5 2,5 | ||
| Sciage de tôle métallique; ah: m/s2 19,3 9,4 | ||
| Incertitude de mesure K | ||
| m/s2 2,8 2,2 |
L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée suivant les méthodes de mesure normées par l'EN 60745 et peut être utilisée pour une comparaison d'appareils.
L'amplitude d'oscillation change en fonction de l'utilisation de l'appareil electroportatif et peut, dans certains cas, être supérieure à la valeur indiquée dans ces instructions d'utilisation. La sollicitation vibratoire pourrait être sous-estimée si l'appareil electroportatif est régulièrement utilisé d'une telle manière.
Remarque: pour une estimation précise de la sollicitation vibratoire pendant un certain temps d'utilisation, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l'appareil est éteint ou en fonctionnement, mais pas vraiment utilisé.
Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.
4. Utilisation
Toujours extraire la fiche du cordon d'alimentation modulaire hors de la prise électrique avant d'entreprendre une quelconque intervention sur l'appareil lui-même.
Mise en service
Tenir compte de la tension du secteur!
Vérifier avant la mise en marche si la tension et la fréquence d'alimentation en électricité indiquées sur la plaque signalétique correspondent à celles du réseau électrique utilisé.
Si nécessaire, raccorder le module du câble réseau.
Utilisation d'une rallonge : n'utiliser que des rallonges autorisées pour le type de travail prévu et dont la section de cable est suffisante. Dans le cas contraire, peuvent se produire des pertes de puissance ainsi qu'une surchauffe du cable. Remplacer les rallonges endommagées.
Câble d'alimentation
Si le cordon d'alimentation est endommagé pendant un travail, enlever immédiatement la fiche du cordon d'alimentation de la prise électrique.
Cable entrant fixe
Cable entrant fixe
Ne pas utiliser de câbles endommagés. Ils doivent être immédiatement remplacés par un spécialiste.
Module du câble d'alimentation
(500STE)
Cable d'alimentation avec fermeture rapide sous licence.
Raccorder le module du câble d'alimentation 12 à la poignée. La prise doit s'intégrer.
Utiliser le module du câble d'alimentation 12 uniquement pour les appareils électroportatifs Kress. Ne pas essayer d'utiliser d'autres appareils avec ce module.
Ne pas utiliser de module de câble endommagé. Il devra être immédiatement remplacé par un module Kress neuf.
Appuyer sur les deux touches de verrouillage 13 et retirer le module de cable d'alimentation 12 de la poignée.
N'utiliser que des modules de câble d'alimentation originaux de Kress et au moins une gaine lourde en caoutchouc (H07 RN-F).
Mise en marche/arrêt
Attention! Avant de mettre en marche la scie sauteuse, le capot de protection contre la poussière 3 situé devant le coulisseau doit être abaissé à nouveau jusqu'à la table de sciage 4.
Pousser le commutateur Marche/Arrêt 1 vers l'avant pour mettre en marche l'appareil. Un appui sur l'arête avant basculée du commutateur Marche/Arrêt 1 permet de faire revenir ce dernier en position Arrêt.
Protection contre un démarrage intempestif (500 STE)
La protection contre un démarrage intempestif évite le démarrage incontrôlé de l'outil électroportatif après une interruption de l'alimentation en courant.
Afin de remettre l'appareil en service, mettre l'interrupteur Marche/Arret 1 en position d'arrêt et mettre l'outil électroportatif de nouveau en marche.
Régulation électronique (420 ST E)
L'électronique est déconnectée en tournant la molette de réglage en position max. La scie sauteuse pendulaire fonctionne alors avec le nombre de cycles à vide maximal.
Présélection du nombre des courses
Pour les appareils équipés d'une molette de réglage 2, celle-ci permet de régler la vitesse de rotation en fonction de l'utilisation 2 prévue.
Sous charge, l'électronique numérique assure la commande accrue de puissance.
1-2 : Nombre de courses réduit 3-4 : Nombre de courses moyen 5-6 : Nombre de courses élevé
En cas de travaux assez longs avec un petit nombre de courses, l'outil electroportatif risque de chauffer fortement. Sortir la lame de scie et faire travailler l'outil electroportatif aux nombres de courses maximal pendant une durée de 3 minutes environ afin de le laisser refroidir.
Réglage de la course du mouvement pendulaire (500 ST E)
Le passage de la position 0 à II s'effectue au moyen du bouton de réglage de course du mouvement pendulaire 14. Le marquage de couleur indique le réglage sélectionné.
0 sans mouvement pendulaire pour verre, céramique, acier doux, métal non ferreux, aluminium et plastiques moulés. I petit mouvement pendulaire pour plastiques et contre-plaqué. II mouvement pendulaire important pour bois dur, bois tendre, panneaux de particules.
Nous attirons l'attention sur le fait que les valeurs données ne sont que des valeurs indicatives pouvant varier selon l'épaisseur, la durée et la direction des fibres des matériaux utilisés, de même, suivant l'état de la lame de scie.
Le degré du mouvement pendulaire optimal pour chaque utilisation peut être déterminé par des essais pratiques. Les recommandations suivantes s'appliquent:
Plus le trait doit être fin et précis, plus le degré du mouvement pendulaire doit être petit ou, le cas échéant, le mouvement pendulaire doit même être arrêté. Pour travailler des matériaux fins (par ex. des tôles), arrêtez le mouvement pendulaire. Appliquez un petit degré de mouvement pendulaire pour travailler des matériaux durs (par ex. l'acier). Dans des matériaux tendres et dans les coupes en bois en direction de la fibre, il est possible de travailler en appliquant un mouvement pendulaire maximal.
Coupes d'onglets
La plaque de base peut être déplacée de 22,5° et de, et ce, de chaque côté. Le positionnement fixe des angles de, de 22,5° et de est possible. Pour ce faire, desserrer la molette de serrage 6 sous la poignée. Dans la libération de l'engrenage de la fixation du plateau de sciage, la plaque de base 4 peut être tournée dans la position de 22,5° ou de et fixée à nouveau avec la molette de serrage 6.
Protection contre le déchirement des fibres
Le pare-éclats peut éviter que la surface se détache par éclats lors du sciage de bois.
Le domaine d'utilisation est limité à des coupes à angle droit (90^)
Montez le pare-éclats 10 par en bas dans la plaque de base 4.
Dispositif d'aspiration
La scie sauteuse est munie d'un dispositif pour y raccorder un aspirateur du type commercial.
Afin d'empêcher toute obstruction du point d’intersection, le tuyau d’aspiration flexible est introduit du côté arrêté de l’ouverture du boîtier 9. Le couvercle de protection antipoussière 3 est à pousser vers le bas, jusqu’à enclenchement complet. Lors des opérations de coupes d’onglet, le couvercle de protection doit être poussé vers le haut.
Changement d'outil
Retirer la fiche de la prise de courant avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil.
Cette mesure de précaution empêche une mise en fonctionnement par mégarde.
Mettre des gants de protection lors du changement d'outil.
L'outil peut chauffer de manière importante lors de travaux de longue durée. En outre, ne pas oublier que les bords tranchants de l'outil peuvent s'avérer très coupants.
Le système de tension présente l'avantage de pouvoir changer les lames de la scie sans avoir recours à un outil.
Le rouleau d'appui, dont le rôle est de prévenir les déviations de la lame de la scie et de veiller à la détente du système mécanique (taquet), fournit automatiquement l'angle de tension comme butée. Ceci ne vaut évidemment que lors de l'utilisation de nos lames de scies d'origine.
Montage de la lame de scie „b
En premier lieu, le couvercle de protection antipoussière 3 est poussé vers le haut. Tournier le levier tendeur 8 jusqu'à la butée et l'y maintenir. Introduire la lame de scie 7 jusqu'à la butée. Relacher le levier tendeur 8.
Avertissement
Pousser la scie sauteuse contre la pointe de la lame sur la plaque de bois jusqu'à ce que le levier tendeur 8 revienne en position de sortie.
Ce n'est qu'à partir de ce moment que la lame de scie 7 est tendue correctement et que le couvercle de protection 3 peut être fermé.
Contrôler si la lame de scie est bien serrée.
Une lame de scie qui n'est pas bien serrée peut tomber et risque de vous blesser.
Tourner le levier tendeur 8 jusqu'à la butée et l'y maintenir. Retirer la lame de scie 7.
Ne pas pousser vers l'arrière le levier tendeur tourné, ici rendrait l'enlèvement de la lame de scie plus difficile.
Travaux avec la scie sauteuse pendulaire
Au cours du sciage, veillez à ce que la semelle porte bien sur la pièce à usiner. La scie sauteuse se guide alors facilement d'une main. Afin d'obtenir une coupe propre et un rendement optimal, veillez à ajuster la course du mouvement pendulaire et à régler l'avance en fonction du matériel (par exemple, réglage de la course du mouvement pendulaire à 0 et avance lente pour le sciage des métaux).
Un souffleur incorpore chasse la sciure et permet de suivre très exactement le trace besoin.
Le réglage optimal du cycle est à déterminer au début des travaux de sciage, en effectuant quelques essais, car plusieurs facteurs sont susceptibles d'influencer le résultat de l'opération, comme, par exemple, le matériel, l'épaisseur du matériel, l'état de la lame de scie.
Cycle faible sciage de verre, céramique, métal.
Cycle moyen sciage de plastique, plastique moulé, contre-plaqué.
Cycle haut traitement de bois dur, bois tendre et panneaux de particules.
Sciage de métal
Lors du sciage de métal, appliquer un lubrifiant ou un refroidissement le long du tracé de coupe.
Il est recommandé de serrer les pièces en tôle sur un support suffisamment rigide (panneau de particules ou de contre-plaque). Ceci empêche dans une large mesure que les pièces ne fassent ressort.
Découpage
Effectuer un ajourage consiste à percer un trou pour créer un point de départ pour amorcer la lame de scie.
Coupes en plongée „a
Le procédé de coupes en plongée ne peut être appliqué que pour des matériaux tendres tels que le bois, le placopâtre, etc.!
Pour les coupes en plongée, n'utiliser que des lames de scie courtes.
Les coupes en plongée ne sont possibles qu'avec un angle d'onglet de
Positionner l'outil électroportatif avec le bord avant de la plaque de base 4 sur la pièce à travailler sans que la lame de scie 7 ne touche la pièce, et le mettre en fonctionnement. Si l'outil électroportatif dispose d'une commande de nombre de courses, désirer le nombre de courses maximal. Avec l'outil électroportatif exercer une pression contre la pièce à travailler et plonger lentement la lame de scie dans la pièce.
Dès que la plaque de base 4 repose de toute sa surface sur la pièce à travailler, continuer à scier le long du tracé souhaité.
Choix de la lame de scie
Il convient d'utiliser exclusivement les lames de scie Kress d'origine, décrites dans la notice d'utilisation, ou une lame d'une épaisseur max. de 1,5 mm conforme au dessin coté suivant. Ce n'est qu'ainsi que la fixation correcte de la lame de scie sera assurée et que le risque d'accidents provoqués par le détachement des lames de scie sauteuse sera exclu, et ce, dans une large mesure!
La lame de scie ne devrait pas être plus longue que nécessaire pour la coupe prévue.
Pour scier des courbes serrées, utiliser des lames de scie fines.
Butée parallèle (accessoire spécial)
Pour des coupes parallèles, il convient d'utiliser la butée parallèle 11 avec graduation, afin d'obtenir un résultat de coupe impeccable.
Après desserrage de la molette de serrage 6, la butée parallèle 11 est introduite de côté dans le support de la plaque de base 4, ajustée d'après la graduation, et fixée au moyen de la molette de serrage 6.
Outil pour découverte circulaire (accessoire spécial)
Pour une découverte circulaire, un outil spécial avec graduation est disponible (montage identique à celui de la butée parallèle). La broche filetée du bouton permet un réajustage si l'on désire une plus grande profondeur d'enfoncement ou si la pointe de la broche filetée a été réaffûtée. Veillez à ce que le contre-écrou soit toujours fermement serré.
Accessoires spéciaux
Ne pas utiliser les accessoires de tiers car ils n'ont pas été contrôlés par KRESS.
Leur utilisation peut être dangereuse.
Pour éviter les blessures et les dommages, utiliser uniquement les pièces accessoires recommandées par KRESS.
Maintenance et nettoyage
Toujours extraire la fiche du cordon d'alimentation modulaire hors de la prise électrique avant d'entreprendre une quelconque intervention sur l'appareil lui-même.
Faire toujours en sorte que l'appareil électrique et les fentes d'aération soient always propres. - Essuyer régulièrement les pièces en matière plastique accessibles de l'extérieur avec un chiffon humide mais non imbibé de produit de nettoyage. Maintenir la fixation toujours propre. Le galet mobile de la lame de scie doit recevoir de temps en temps une goutte d'huile.
En cas de conditions d'utilisation extrêmes, il est possible, lorsqu'on travaille des métaux, que des poussières conductrices se déposent à l'intérieur de l'outil electroportatif. La double isolation de l'outil electroportatif peut ainsi être endommagée. Dans ces cas-là, il est recommandé d'utiliser un dispositif d'aspiration stationnaire, de souffler souvent dans les ouïes de ventilation et de monter un disjoncteur différentiel (F1).
Changer les balais
Faire procéder au remplacement des balais de charbon usés par le service après-vente/agréé.
Service
Après avoir exploité la machine de manière intensive pendant une longue période, la confier à un centre de service agréé Kress afin qu'elle soit inspectée sérieusement et complètement nettoyée.
Les coordonnées des centres de service correspondants sont contenues dans le document joint « SERVICE ». Elles se trouvent également sur notre site Internet www.kress-elektrik.de.
Pièces de rechange/schema éclaté
Les schémas éclatés et la liste des pièces de rechange se trouvent sur notre page d'accueil http://spareparts.kress-elektrik.de.
Instructions de protection de l'environnement
Récupération des matières premières. Les appareils, comme d'ailleurs leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Nos pièces plastiques ont été marquées en vue d'un recyclage sélectif des différents matériaux.
Pour les pays européens uniquement. Ne pas mettre au rebut les appareils électriques avec les ordures ménagères!
Conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
Garantie
- Cet appareil électroportatif a été soigneusement vérifié, testé et a été soumis à un contrôle de qualité rigoureux.
- Nous garantissons la résolution gratuite des problèmes de fonctionnement de l'appareil électroportatif dus à un défaut et se produisant dans une période de 24 mois à partir de la date d'achat par l'utilisateur final. Ce défaut peut être un défaut du matériel ou de fabrication. Dans certains pays, des règlements spécifiques de garantie s'appliquent. Nous nous réservons le droit de réparer des pièces défectueuses ou de les remplacer par des pièces neuves. Les pièces échangées deviennent notre propriété.
- Toute utilisation ou maniement non conformes aux prescriptions, ainsi que l'ouverture de l'appareil par du personnel non agréé entraîne l'annulation de la garantie. La garantie n'inclut pas les éléments suivants : dommages mécaniques par choc etc., dommage par entrée d'eau ou d'autre liquide dans l'appareil, coupure ou endommagement du câble, dommages du moteur et dommages mécaniques par surcharge inappropriée, pièces d'usure, par exemple les balais de charbon, mandrin autoserrant, clé de mandrin autoserrant, broches de perçage après utilisation, les moteurs, câ : http://spareparts.kress-elektrik.de ou auprès de notre service après-vente.
- Les revendications de garantie ne seront prises en compte qu'en cas de déclaration immédiate des défaut
- Pour utiliser la garantie, nous envoyer la preuve originale d'achat avec l'appareil ou l'envoyer à notre service après-vente.
- Une prise en charge par nos soins dans le cadre de la garantie exclut tout autre recours de la part de l'acheteur, en particulier le droit de rétraction, de réduction ou de revendication de dommages-intérêts.
- Cependant, il conserve son droit de rétraction (annulation du contrat de vente) ou de réduction (abaissement du prix d'achat), selon ses convenances, si nous ne sommes pas en mesure d'éliminer d'éventuels défauts dans un délai convenable.
- Ne sont pas exclues les revendications de dommages-intérêts selon §§ 463, 480 Al. 2, 635 du Code Civil allemand, relatives à l'absence de propriétés garanties.
- Les dispositions 7 et 8 ne sont valables que pour l'Allemagne.
Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés : voir CE Dossier technique auprès de : voir TF
