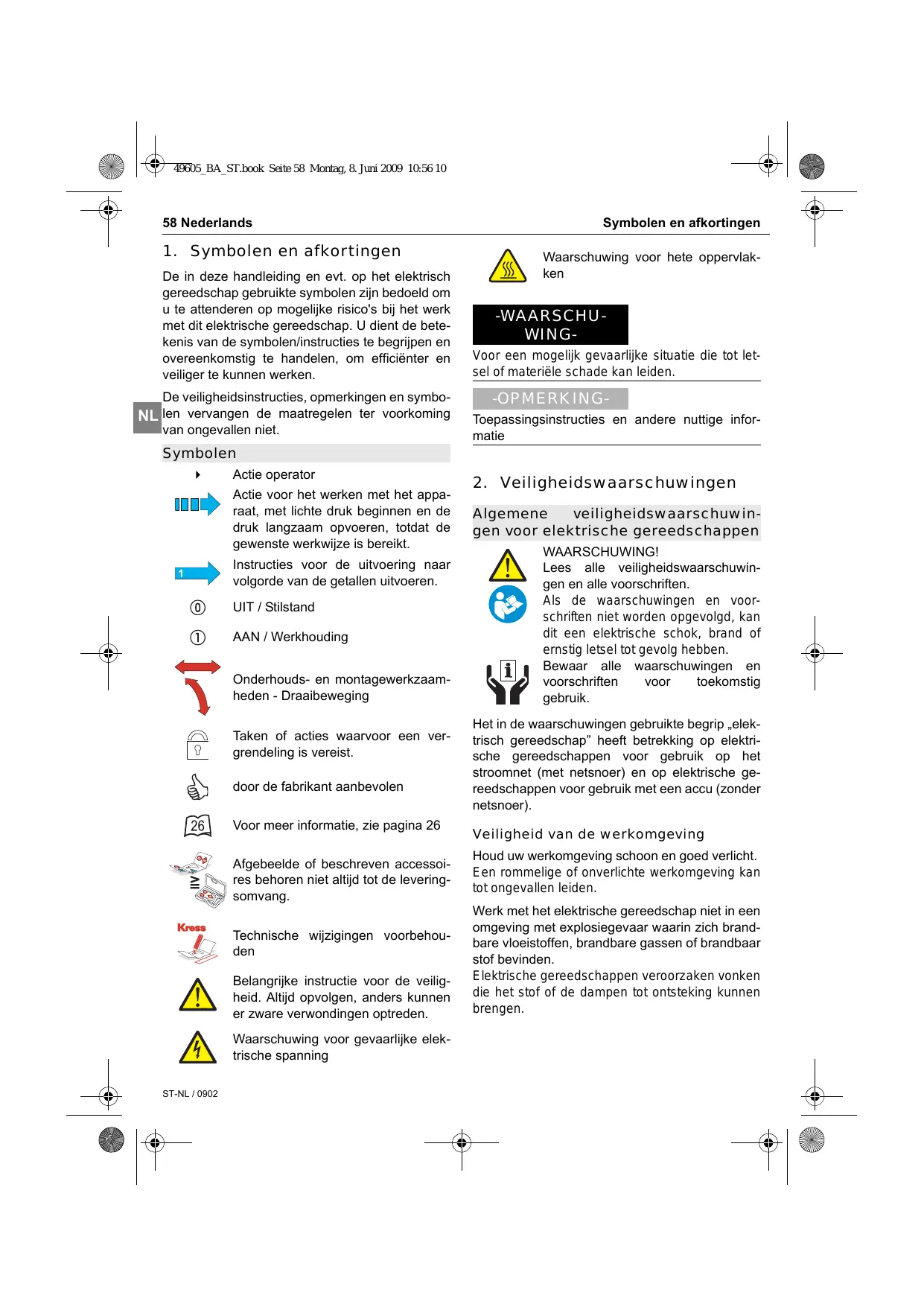

1. Symbolen en afkortingen

De in deze handleiding en evt. op het elektrisch gereedschap gebruikte symbolen zijn bedoeld om u te attenderen op mogelijke risico's bij het werk met dit elektrische gereedschap. U dient de betekenis van de symbolen/instructies te begrijpen en overeenkomstig te handelen, om efficiënter en veiliger te kunnen werken. De veiligheidsinstructies, opmerkingen en symbo- NL len vervangen de maatregelen ter voorkoming van ongevallen niet. Symbolen

Actie operator Actie voor het werken met het apparaat, met lichte druk beginnen en de druk langzaam opvoeren, totdat de gewenste werkwijze is bereikt. Instructies voor de uitvoering naar volgorde van de getallen uitvoeren. UIT / Stilstand AAN / Werkhouding Onderhouds- en montagewerkzaamheden - Draaibeweging Taken of acties waarvoor een vergrendeling is vereist. door de fabrikant aanbevolen Voor meer informatie, zie pagina 26 Afgebeelde of beschreven accessoires behoren niet altijd tot de leveringsomvang. Technische wijzigingen voorbehouden Belangrijke instructie voor de veiligheid. Altijd opvolgen, anders kunnen er zware verwondingen optreden. Waarschuwing voor gevaarlijke elektrische spanning ST-NL / 0902 Symbolen en afkortingen Waarschuwing voor hete oppervlakken -WAARSCHUWINGVoor een mogelijk gevaarlijke situatie die tot letsel of materiële schade kan leiden. -OPMERKINGToepassingsinstructies en andere nuttige informatie

2. Veiligheidswaarschuwingen

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer). Veiligheid van de werkomgeving Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. 49605_BA_ST.book Seite 59 Montag, 8. Juni 2009 10:56 10 Veiligheidswaarschuwingen Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. Elektrische veiligheid De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico op een elektrische schok. Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok. Nederlands 59 gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmas- NL ker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. Veiligheid van personen Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich erST-NL / 0902 49605_BA_ST.book Seite 60 Montag, 8. Juni 2009 10:56 10 60 Nederlands van te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof. Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elekNL trische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. ST-NL / 0902 Veiligheidswaarschuwingen Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. Service Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Gereedschapspecifieke voorschriften veiligheids- Houd uw handen uit de buurt van de plaats waar wordt gezaagd. Grijp niet onder het werkstuk. Bij aanraking van het zaagblad bestaat verwondingsgevaar. Beweeg het elektrische gereedschap alleen ingeschakeld naar het werkstuk. Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt. Let erop dat de voetplaat bij het zagen stabiel ligt. Een schuin zaagblad kan breken of tot een terugslag leiden. Schakel het elektrische gereedschap na beëindiging van de werkzaamheden uit en trek het zaagblad pas uit de zaagsnede nadat het gereedschap tot stilstand is gekomen. Zo voorkomt u een terugslag en kunt u het elektrische gereedschap veilig neerleggen. Gebruik alleen onbeschadigde zaagbladen die helemaal in orde zijn. Verbogen of nietscherpe zaagbladen kunnen breken of een terugslag veroorzaken. Rem het zaagblad na het uitschakelen niet af door er aan de zijkant tegen te drukken. Anders kan het zaagblad beschadigd worden, breken of een terugslag veroorzaken. 49605_BA_ST.book Seite 61 Montag, 8. Juni 2009 10:56 10 Veiligheidswaarschuwingen Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. Houd het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen netkabel kan raken. Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok. Nederlands 61 Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok. Restrisico's. Hoewel de bedieningshandleidingen bij onze elektrische gereedschappen voorschriften met betrekking tot veilig werken met elektrische apparaten bevatten, brengt ieder elek- NL trisch gereedschap bepaalde restrisico's met zich mee die ook door beschermingsvoorzieningen niet geheel uit te sluiten zijn. Bedien het gereedschap daarom altijd met de noodzakelijke voorzichtigheid! Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. Bewerk geen asbesthoudend materiaal. Asbest geldt als kankerverwekkend. Tref veiligheidsmaatregelen wanneer er bij werkzaamheden stoffen kunnen ontstaan die schadelijk voor de gezondheid, brandbaar of explosief zijn. Bijvoorbeeld: sommige soorten stof gelden als kankerverwekkend. Draag een stofmasker en gebruik een afzuiging voor stof en spanen, als deze kan worden aangesloten. Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden. Niet gebruikte gereedschappen moeten veilig, in droge, afgesloten ruimten en onbereikbaar voor kinderen worden bewaard! Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen. ST-NL / 0902 49605_BA_ST.book Seite 62 Montag, 8. Juni 2009 10:56 10 62 Nederlands

3. Beschrijving van het apparaat

Lees voor de inbedrijfstelling eerst alle veiligheidsvoorschriften instructies. Wanneer de veiligheidsvoorschriften en instructies niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. NL Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest. Beschrijving van het apparaat Eisen die gesteld worden aan de gebruiker Het apparaat mag uitsluitend door bevoegd, opgeleid personeel worden bediend, onderhouden en in stand worden gehouden. Dit personeel dient op de hoogte te worden gesteld over de risico's die kunnen optreden. Technische specificaties Decoupeerzaag 420 ST E 500 ST E

Hefboom van de kleminrichting

Stofafzuiging ø 35 mm 10 Beveiliging tegen uitrukken van houtvezels Opgenomen vermogen Afgegeven vermogen Aantal slagen bij onbelast lopen n0 min-1 min-1

Slagafstand Pendelslagniveaus 14 Schakelaar voor pendelslag 500 ST E Leveringsomvang

1,8 2,3 Zie verpakking Voorgeschreven gebruik van het systeem Het gereedschap is bestemd voor het met vaste steun schulpen en het zagen van uitsparingen in hout, kunststof, metaal, keramiekplaten en rubber. De machine is geschikt om recht en in bochten te zagen met een verstekhoek tot 45°. De adviezen voor zaagbladen moeten in acht worden genomen. max. zaagdiepte in hout max. zaagdiepte in staal (ongelegeerd) Gewicht ST-NL / 0902 49605_BA_ST.book Seite 63 Montag, 8. Juni 2009 10:56 10 Bediening Nederlands 63 Uw elektrische gereedschap is volgens EN 60745 dubbel geïsoleerd; een aardleiding is hierdoor overbodig. Het apparaat is niet storend voor radio- en televisieontvangst volgens EN 55014-1 en stoorvrij volgens EN 55014-2. de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel draait, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen. Informatie over geluid en vibratie

Trek voor alle werkzaamheden aan het elektrisch gereedschap eerst het snoer uit het stopcontact. Geluidsgrenzen Meetwaarden vastgesteld volgens EN 60 745. Het A-gewaardeerde geluidsniveau van de machine bedraagt kenmerkend: geluidsdrukniveau (LpA) 78 dB (A) geluidsvermogenniveau (LwA) 89 dB (A) Meetonzekerheid K = 3 dB Het geluidsniveau bij het werken kan 85 dB(A) overschrijden. Gehoorbescherming dragen! Trilling Ingebruikname Let op de netspanning! Controleer voor inbedrijfstelling of de op het typeplaatje aangegeven netspanning en netfrequentie overeenkomen met de gegevens van uw stroomnet. evt. netsnoermodule aansluiten Bij het gebruik van verlengsnoeren: alleen voor dit gebruik toegelaten verlengsnoeren met voldoende diameter gebruiken. Anders kan prestatieverlies bij het apparaat en oververhitting van het snoer optreden. Beschadigde verlengsnoeren a.u.b. vervangen. Triaxiale trillingsemissiewaarde gemeten volgens EN 60745. Decoupeerzaag 420 ST E 500 ST E Zagen van hout; ah: m/s² 13,1 11,9 Meetonzekerheid K m/s² 2,5 2,5 Zagen van metaalplaat; ah: m/s² 19,3 9,4 Meetonzekerheid K m/s² 2,8 2,2 Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt voor het vergelijken van gereedschappen. Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gevallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen. De trillingsbelasting kan onderschat worden als het elektrische gereedschap regelmatig op dergelijke wijze wordt gebruikt. Netsnoer Als het snoer tijdens de werkzaamheden beschadigd raakt, onmiddellijk de stekker uit het stopcontact trekken. Netsnoer Netsnoer Een beschadigd netsnoer mag niet meer worden gebruikt. Het snoer dient onmiddellijk door een vakman te worden vervangen. Opmerking: Voor een nauwkeurige schatting van de trillingsbelasting tijdens een bepaalde arbeidsperiode moet ook rekening worden gehouden met ST-NL / 0902 49605_BA_ST.book Seite 64 Montag, 8. Juni 2009 10:56 10 64 Nederlands Netsnoermodule (500 ST E) Bediening Aantal zaagbewegingen vooraf instellen Netsnoermodule met patent snelsluiting. Bij apparaten met draaistopschakelaar 2 kan het toerental afhankelijk van de toepassing met de draaistopschakelaar 2 worden ingesteld. Sluit de stroomkabelmodule 12 op de handgreep aan. De stekker moet vastklikken. Bij belasting zorgt de digitale electronic voor extra vermogen. klein aantal zaagbewegingen 1-2: gemiddeld aantal zaagbewegingen 3-4: groot aantal zaagbewegingen 5-6: Gebruik de netsnoermodule 12 alleen voor elektrische gereedschappen van Kress. Probeer in geen geval, andere apparaten hiermee te laten werken. NL Een beschadigde netsnoermodule mag niet meer worden gebruikt. Deze moet onmiddellijk door een nieuwe Kress-netsnoermodule worden vervangen. De beide vergrendelingsknoppen 13 indrukken en de netsnoermodule 12 uit de handgreep trekken. Gebruik uitsluitend originele Kress-netsnoermodules en ten minste een zware rubberslangleiding (codeaanduiding H07 RN-F). Bediening In- en uitschakelen Attentie! Voor het inschakelen van de decoupeerzaag moet de stofkap 3 voor de stoter weer tot de zaagtafel 4 worden neergelaten. De aan/uit schakelaar 1 naar voren schuiven om het apparaat in te schakelen. Door op de uitgeklapte voorkant van de aan/ uit schakelaar 1 te drukken keert deze weer terug naar de uit-stand. Nulspanningsbeveiliging (500 ST E) De nulspanningsbeveiliging voorkomt ongecontroleerd starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer. Als u het gereedschap opnieuw wilt inschakelen, zet u de aan/uit-schakelaar 1 in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in. Regelelektronica (420 ST E) De elektronica wordt uitgeschakeld door het instelwiel op de max. positie te draaien. De decoupeerzaag werkt dan met het max. stationaire aantal slagen. ST-NL / 0902 -OPMERKINGBij langdurige werkzaamheden met een klein aantal zaagbewegingen kan het elektrische gereedschap zeer heet worden. Werp het zaagblad uit en laat het elektrische gereedschap ca. 3 min met het maximale aantal zaagbewegingen lopen om het te laten afkoelen. Pendelslag-instelling (500 ST E) Het overschakelen van positie 0 naar positie II geschiedt met behulp van de pendelslag-instelknop

14. De gekleurde markering geeft de gekozen

pendelslag-instelling aan. geen pendelbeweging voor glas, keramiek, zacht staal, zware nonferro metaallegeringen, aluminium en persstoffen.

kleine pendelbeweging voor kunststoffen en triplex.

grote pendelbeweging voor hardhout, zachthout, spaanplaten. Er wordt op gewezen, dat de aangegeven waarden richtwaarden zijn, die afhankelijk van de dikte, de hardheid en de vezelrichting van het materiaal, alsmede afhankelijk van de toestand van het zaagblad kunnen variëren. De optimale pendelbeweging voor de gewenste toepassing kunt u proefondervindelijk bepalen. Daarbij gelden de volgende adviezen: Hoe fijner en schoner de zaagrand moet worden, hoe kleiner de pedelbeweging moet worden ingesteld, of deze moet eventueel helemaal worden uitgeschakeld. Schakel bij de bewerking van dunne materialen (bijv. metaalplaat) de pendelbeweging uit. Werk in harde materialen (bijv. staal) met een kleine pendelbeweging. 49605_BA_ST.book Seite 65 Montag, 8. Juni 2009 10:56 10 Bediening

Nederlands 65 In zachte materialen en bij het zagen van hout in de richting van de nerf kunt u met maximale pendelbeweging werken. Verstekzagen De voetplaat kan naar beide kanten 22,5° en 45° worden verzet. De 0°-, 22,5°- en 45°-hoeken kunnen worden vastgezet. Het verstellen gebeurt door het losdraaien van het spanwiel 6 onder de handgreep. Zodra de vertanding van de zaagtafelbevestiging vrijligt, kan de voetplaat 4 in de 22,5°of 45°-positie worden gedraaid en weer met het spanwiel 6 worden vastgezet. Beveiliging tegen uitrukken van houtvezels Het antisplinterplaatje 10 kan uitsplinteren van het oppervlak bij het zagen van hout voorkomen. De gebruiksmogelijkheden zijn beperkt tot rechthoekige (90°) zaagsneden. Duw het antisplinterplaatje 10 van onderen in de voetplaat 4. Stofafzuiging De decoupeerzaag is voor de aansluiting van een normaal in de handel verkrijgbare stofzuiger voorbereid. Om de zaagsnede vrij te houden van spaanders, wordt de flexibele zuigslang van achteren in de opening van de behuizing 9 gestoken. De afdekkap 3 naar beneden schuiven tot deze vastklikt. Bij verstekzagen moet de afdekkap naar boven worden geschoven. Gereedschap vervangen Trek de stekker uit het stopcontact voordat u het gereedschap instelt, accessoires verwisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. Draag bij het Vervangen van gereedschap beschermhandschoenen. Het gebruikte gereedschap kan bij langere werkzaamheden sterk worden verhit en/of de snijkanten van het gebruikte gereedschap zijn scherp. Dit klemsysteem heeft het voordeel dat u het zaagblad onafhankelijk van het gereedschap kunt wisselen. De geleiderol voorkomt afwijkingen van het zaagblad en zorgt ervoor dat de mechaniek (stoter) wordt ontlast. Als u de zaagbladen tot de aanslag naar achteren drukt, levert dit automatisch een inklemmingshoek van 90° op. Dat geldt uiteraard alleen bij gebruik van onze originele zaagbladen. Zaagblad inzetten „B“ Eerst wordt de afdekkap 3 naar boven geschoven. Hefboom van de kleminrichting 8 tot de aanslag draaien en vasthouden. Zaagblad 7 er tot de aanslag inschuiven. Hefboom van de kleminrichting 8 loslaten. -WaarschuwingDecoupeerzaag tegen de top van het zaagblad op de houten plaat drukken tot de hefboom van de kleminrichting 8 naar de uitgangspositie terugspringt. Alleen op die manier is het zaagblad 7 juist gemonteerd en kan de afdekkap 3 worden teruggeklapt. -OPMERKINGControleer of het zaagblad stevig vastzit. Een los zaagblad kan uit de zaaghouder vallen en kan u verwonden. Zaagblad demonteren Hefboom van de kleminrichting 8 tot de aanslag draaien en vasthouden. Zaagblad 7 verwijderen. -OPMERKINGGedraaide hefboom van de kleminrichting niet naar achteren drukken, omdat dit het verwijderen van het zaagblad bemoelijkt. ST-NL / 0902

49605_BA_ST.book Seite 66 Montag, 8. Juni 2009 10:56 10 66 Nederlands Gereedschappen en accessoires Tips voor de werkzaamheden Gebruik voor invallend zagen alleen korte zaagbladen. Het werken met de slingerdecoupeerzaag Invallend zagen is alleen mogelijk met een verstekhoek van 0°. Bij het zagen moet erop worden gelet, dat de voetplaat veilig op het werkstuk ligt. De decoupeerzaag kan dan gemakkelijker met de hand worden geleid. Om een gave zaagsnede en een zo goed mogelijke prestatie te verkrijgen, is het belangrijk dat er op een juiste slingerbewegingafstelling, NL aangepast aan het materiaal, en eveneens aan het materiaal aangepaste aanzet wordt gelet (bijv. instelling slingerbeweging op 0 en geringe aanzet bij het zagen van metalen). Zet het elektrische gereedschap met de voorste rand van de voetplaat 4 op het werkstuk, zonder dat het zaagblad 7 het werkstuk aanraakt, en schakel het in. Kies het maximale aantal zaagbewegingen bij elektrisch gereedschap met een regeling van het aantal zaagbewegingen. Duw het elektrische gereedschap stevig tegen het werkstuk en laat het zaagblad langzaam in het werkstuk invallen. Door de in de zaag gemonteerde blaasopening blijft de zaaglijn vrij van zaagsel en daardoor steeds goed zichtbaar. Aanbevolen aantal slagen Het optimale aantal slagen moet voor het begin van de zaagwerkzaamheden door proefzagen worden vastgesteld, omdat meerdere factoren, bijv. materiaal, dikte van het materiaal en de toestand van het zaagblad, het resultaat kunnen beïnvloeden. Laag aantal slagen voor het zagen van glas, keramiek, metaal. Middelgroot aantal slagen voor het zagen van kunststof, persstof, triplex. Zodra de voetplaat 4 met het hele oppervlak op het werkstuk ligt, zaagt u langs de gewenste zaaglijn verder.

5. Gereedschappen en accessoires

Zaagblad kiezen Er mogen alleen in de gebruiksaanwijzing genoemde originele zaagbladen van Kress worden gebruikt of zaagbladen met een max. dikte van 1,5 mm zoals afgebeeld in de volgende maatschets. Alleen op die manier is een reglementaire bevestiging van het zaagblad gewaarborgd en is het gevaar voor ongevallen ten gevolge van losrakende decoupeerzaagbladen nagenoeg uitgesloten! Hoog aantal slagen bij het verwerken van hardhout, zachthout en spaanplaten. Zagen van metaal Bij het zagen van metaal dient u vanwege de verwarming van het materiaal langs de zaaglijn koelresp. smeermiddel aan te brengen. Het zaagblad mag niet langer zijn dan nodig is voor de gewenste zaagsnede. Blik moet op een voldoende stevige ondergrond (spaan- of triplexplaat) worden gelegd. Daardoor wordt het meeveren van het materiaal grotendeels voorkomen. Parallelgeleider (speciale accessoire) Gaten boren, óók zonder voorboren Boor, om een gat te zagen, een gaatje vóór - een uitgangspunt - waar u het zaagblad door kunt steken. Invallend zagen „A“ Alleen zachte materialen als hout en gipskarton mogen invallend worden gezaagd. ST-NL / 0902 Gebruik voor het zagen van nauwe bochten een smal zaagblad. Voor parallel lopende zaagsneden dient de parallelgeleider 11 met schaalverdeling te worden gebruikt om onberispelijk te kunnen zagen. Na het losdraaien van het spanwiel 6 wordt de parallelgeleider 11 van de zijkant in de sleuf van de voetplaat 4 geschoven, volgens de schaalverdeling ingesteld en met het spanwiel 6 vastgezet. 49605_BA_ST.book Seite 67 Montag, 8. Juni 2009 10:56 10 Onderhoud en service Rondzaag (extra uitrusting) Voor het zagen van een cirkel is een rondzaag met schaalverdeling leverbaar (wordt op dezelfde manier op de zaag gezet als de parallelgeleider). Het draadeinde in de knop zogt ervoor dat de zaag kan worden bijgesteld, als het materiaal een grotere indringdiepte vereist, of als de punt van het draadeinde wordt bijgeslepen. Let erop, dat de borgmoer altijd stevig aangedraaid is. Nederlands 67 Service Na een veeleisende klus gedurende langere tijd moet het apparaat in verband met een inspectie en grondige reiniging bij een servicestation van Kress worden ingeleverd. De betreffende servicestations kunt u vinden in het bijgevoegde blad "SERVICE" of op onze Internetsite www.kress-elektrik.de. Speciale toebehoren Reserveonderdelen/explosietekening Toebehoren van derden niet gebruiken, omdat deze niet door KRESS zijn getest. Explosietekeningen en lijsten met reserveonderdelen vindt u op onze homepage http://spareparts.kress-elektrik.de Het gebruik hiervan kan gevaarlijk zijn. Om letsel en beschadigingen te vermijden, uitsluitend door KRESS geadviseerde toebehoren gebruiken. Afvalverwerking Terugwinnen van grondstoffen in plaats van het weggooien van afval. Gereedschap, accessoires en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt. De kunststof delen zijn gekenmerkt om ze per soort te kunnen recyclen.

6. Onderhoud en service

Onderhoud en reiniging

Trek voor alle werkzaamheden aan het elektrisch gereedschap eerst het snoer uit het stopcontact. Houd het elektrische gereedschap en de ventilatieopeningen steeds schoon. Van buiten toegankelijke kunststof onderdelen regelmatig afvegen met een doek zonder reinigingsmiddel. Gereedschapsopname altijd schoon houden. De beweeglijke geleiderol voor het zaagblad moet van tijd tot tijd van een druppel olie worden voorzien. -OPMERKINGBij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Het is in dergelijke gevallen raadzaam een stationaire afzuiginstallatie te gebruiken, de ventilatieopeningen vaak uit te blazen en een aardlekschakelaar (FI) in de elektrische verbinding op te nemen. Koolborstels vervangen Versleten koolborstels door een bevoegde klantendienst laten vervangen. Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen. Garantie 1. Dit elektrische gereedschap werd zorgvuldig gecontroleerd, getest en werd aan een strenge kwaliteitscontrole onderworpen.

2. Wij garanderen u een kostenloze oplossing van storingen aan elektrische gereedschappen, die binnen een

termijn van 24 maanden na verkoopsdatum zijn opgetreden bij de eindverbruiker en te wijten zijn aan een materiaal- of productiefout. Voor sommige landen gelden individuele speciale regelingen betreffende de garantiebepalingen. Wij behouden ons het recht voor om defecte onderdelen te repareren of te vervangen. Vervangen onderdelen worden ons eigendom.

3. Bij ondeskundig gebruik of behandeling of het openen

van het apparaat door niet bevoegde reparatie-centra vervalt de garantie. Van de garantie uitgesloten zijn: mechanische beschadigingen door vallen etc., beST-NL / 0902

schadigingen door binnendringen van water of andere vloeistoffen, afgesneden of beschadigde snoeren, motorschade en mechanische schade door ondeskundige overbelasting, slijtende onderdelen, bijv. koolborstels, boorhouder, boorhoudersleutels, boorspillen bij slijtage, motoren, netsnoeren, accu's, zaagbladen, slijpschijven, stofzakken, algemene accessoires (boren, beitels, etc.). Meer informatie over de verschillende slijtende delen van het apparaat kunt u ontvangen onder http://spareparts.kress-elektrik.de of bij één van onze service-centra.

4. Aanspraken op de garantie kunnen alleen in behandeling worden genomen als de schade onverwijld werd

gemeld (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties.

5. Wanneer u aanspraak op de garantie wilt maken,

stuur dan a.u.b de originele aankoopfactuur samen met het apparaat naar ons of naar het betreffende service-centrum op.

6. Door de door ons opgenomen garantieverplichtingen

zijn alle verdere aanspraken van de koper – met name het recht op koopvernietiging, prijsreductie of het eisen van schadevergoeding – uitgesloten.

7. De koper heeft echter naar keuze het recht op prijsreductie (vermindering van het aankoopbedrag) of op

koopvernietiging (annuleren van het koopcontract), indien wij er niet in slagen, eventueel opgetreden defecten binnen een redelijke termijn te herstellen.

8. Niet uitgesloten zijn de eisen van schadevergoeding

volgens §§ 463, 480 par. 2, 635 BGB wegens het ontbreken van toegekende eigenschappen.

9. De bepalingen onder punt 7 en 8 gelden alleen maar

voor de Bondsrepubliek Duitsland. ST-NL / 0902 Onderhoud en service 49605_BA_ST.book Seite 69 Montag, 8. Juni 2009 10:56 10 Original brugsanvisning "Stiksav“ Symboler og forkortelser
