BEDIENUNGSANLEITUNG 500 ST E KRESS

49605_BA_ST.book Seite 3 Montag, 8. Juni 2009 10:56 10

ST-DE / 0808 49605_BA_ST.book Seite 4 Montag, 8. Juni 2009 10:56 10 Originalbedienungsanleitung "Stichsäge“ 4 Deutsch

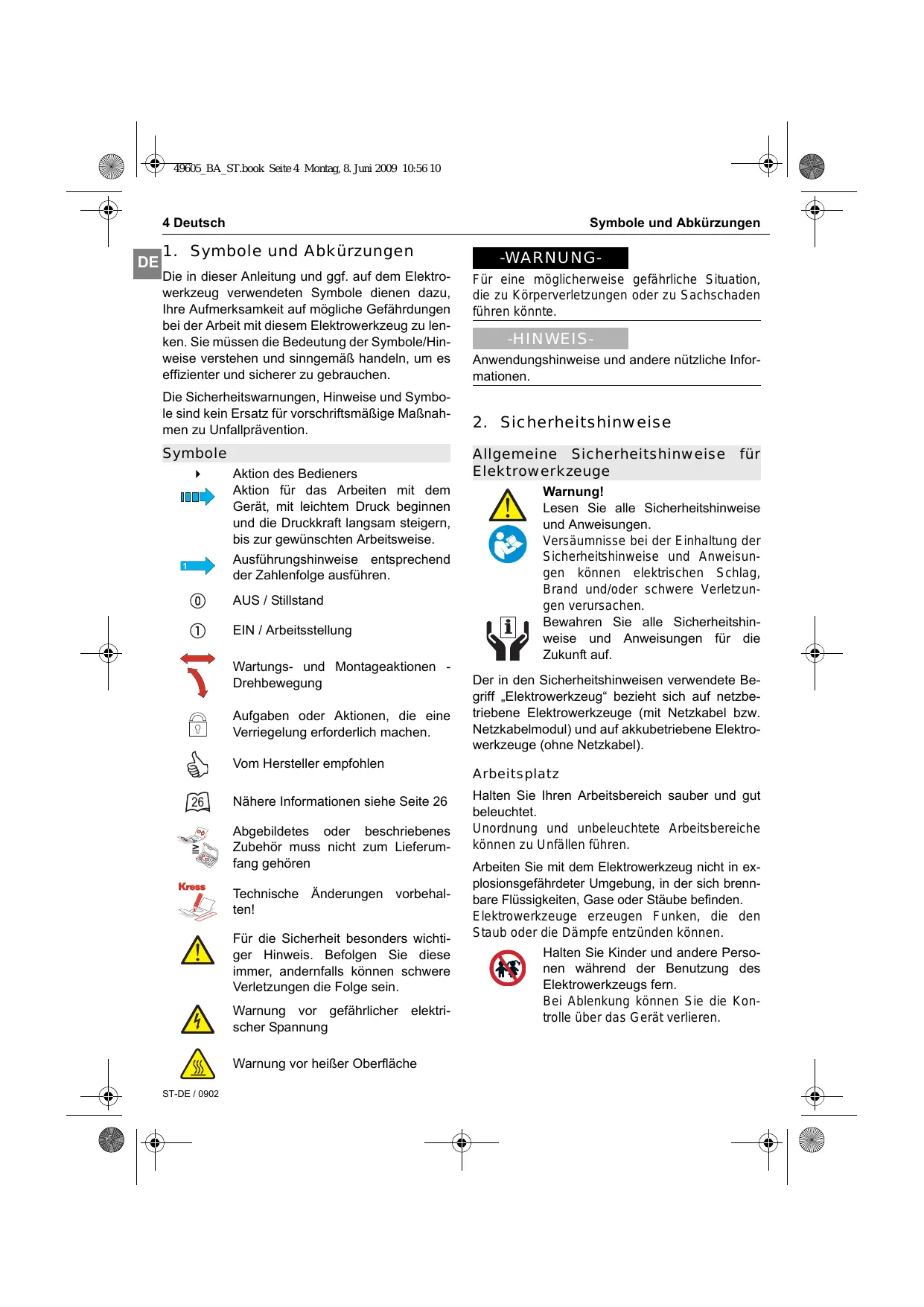

Symbole und Abkürzungen

1. Symbole und Abkürzungen

Die in dieser Anleitung und ggf. auf dem Elektrowerkzeug verwendeten Symbole dienen dazu, Ihre Aufmerksamkeit auf mögliche Gefährdungen bei der Arbeit mit diesem Elektrowerkzeug zu lenken. Sie müssen die Bedeutung der Symbole/Hinweise verstehen und sinngemäß handeln, um es effizienter und sicherer zu gebrauchen. Die Sicherheitswarnungen, Hinweise und Symbole sind kein Ersatz für vorschriftsmäßige Maßnahmen zu Unfallprävention. Symbole

Aktion des Bedieners Aktion für das Arbeiten mit dem Gerät, mit leichtem Druck beginnen und die Druckkraft langsam steigern, bis zur gewünschten Arbeitsweise. Ausführungshinweise entsprechend der Zahlenfolge ausführen. AUS / Stillstand EIN / Arbeitsstellung Wartungs- und Montageaktionen Drehbewegung Aufgaben oder Aktionen, die eine Verriegelung erforderlich machen. Vom Hersteller empfohlen Nähere Informationen siehe Seite 26 Abgebildetes oder beschriebenes Zubehör muss nicht zum Lieferumfang gehören Technische Änderungen vorbehalten! Für die Sicherheit besonders wichtiger Hinweis. Befolgen Sie diese immer, andernfalls können schwere Verletzungen die Folge sein. Warnung vor gefährlicher elektrischer Spannung Warnung vor heißer Oberfläche ST-DE / 0902 -WARNUNGFür eine möglicherweise gefährliche Situation, die zu Körperverletzungen oder zu Sachschaden führen könnte. -HINWEISAnwendungshinweise und andere nützliche Informationen.

2. Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge Warnung! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel bzw. Netzkabelmodul) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Arbeitsplatz Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. 49605_BA_ST.book Seite 5 Montag, 8. Juni 2009 10:56 10 Sicherheitshinweise Elektrische Sicherheit Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Aussenbereich zugelassen sind. Die Anwendung eines für den Aussenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter (FI). Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Deutsch 5 Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. DE Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub. ST-DE / 0902 49605_BA_ST.book Seite 6 Montag, 8. Juni 2009 10:56 10 6 Deutsch Sicherheitshinweise Verwendung und Behandlung von Elek- DE trowerkzeugen Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr einoder ausschalten lässt, ist gefährlich und muss repariert werden. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. Bewahren Sie unbenutzte Elektrowerkzeuge ausserhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. ST-DE / 0902 Service Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Gerätespezifische weise Sicherheitshin- Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr. Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt. Achten Sie darauf, dass die Fußplatte beim Sägen sicher aufliegt. Ein verkantetes Sägeblatt kann brechen oder zum Rückschlag führen. Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkzeug aus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn dieses zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeug sicher ablegen. Verwenden Sie nur unbeschädigte, einwandfreie Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen oder einen Rückschlag verursachen. Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung. 49605_BA_ST.book Seite 7 Montag, 8. Juni 2009 10:56 10 Sicherheitshinweise Fassen Sie das Elektrowerkzeug nur an isolierten Griffflächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag. Deutsch 7 sind. Bedienen Sie deshalb Elektrowerkzeuge imDE mer mit der notwendigen Vorsicht! Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit der Hand. Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserregend! Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen können. Zum Beispiel: Manche Stäube gelten als krebserregend. Tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/ Späneabsaugung. Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Nicht benutzte Werkzeuge müssen sicher, in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden! Halten Sie Ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren. Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages. Restrisiken: Obwohl in den Bedienungsanleitungen zu unseren Elektrowerkzeugen ausführliche Hinweise zum sicheren Arbeiten mit Elektrowerkzeugen enthalten sind, birgt jedes Elektrowerkzeug gewisse Restrisiken, die auch durch Schutzvorrichtungen nicht völlig auszuschließen ST-DE / 0902 49605_BA_ST.book Seite 8 Montag, 8. Juni 2009 10:56 10 8 Deutsch

3. Gerätebeschreibung

Lesen Sie vor Inbetriebnahme alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte klappen Sie die Aufklappseite mit der Darstellung des Gerätes auf, und lassen Sie diese Seite aufgeklappt, während Sie die Bedienungsanleitung lesen. Gerätebauteile

Sägetischbefestigung

Staubabsaugung ø 35 mm 10 Spanreißschutz 11 Parallelanschlag 12 Netzkabelmodul 500 ST E Festzuleitung 420 ST E Anforderungen an den Benutzer Das Gerät darf nur von autorisiertem, eingewiesenem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftretenden Gefahren unterrichtet sein. Technische Daten Stichsäge 420 ST E 500 ST E

Nennspannung Aufnahmeleistung Abgabeleistung min-1 min-1

Hubweg Pendelhubstufen Schrägschnitt

1,8 2,3 13 Verriegelungstaster Netzkabelmodul 14 Pendelhubschalter 500 ST E Lieferumfang Siehe Verpackung max. Schnitttiefe in Holz Bestimmungsgemäße Verwendung Das Elektrowerkzeug ist bestimmt, bei fester Auflage Trennschnitte und Ausschnitte in Holz, Kunststoff, Metall, Keramikplatten und Gummi auszuführen. Es ist geeignet für gerade und kurvige Schnitte mit einem Gehrungswinkel bis 45°. Die Sägeblattempfehlungen sind zu beachten. ST-DE / 0902 max. Schnitttiefe in Stahl (unlegiert) Gewicht Ihr Elektrowerkzeug ist gemäß EN 60745 doppelt isoliert; ein Erdleiter ist aus diesem Grunde überflüssig. Das Gerät ist funk- und fernsehentstört nach EN 55014-1 sowie störfest nach EN 55014-2. 49605_BA_ST.book Seite 9 Montag, 8. Juni 2009 10:56 10 Bedienung Deutsch 9 Geräusch- und Vibrationsinformation Geräuschwerte Messwerte ermittelt entsprechend EN 60 745. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel (LpA) 78 dB(A) 89 dB(A) Schallleistungspegel (LwA) Messunsicherheit K = 3 dB Der Geräuschpegel beim Arbeiten kann 85 dB(A) überschreiten. Gehörschutz tragen! Vibration Triaxialer Schwingungsemissionswert ermittelt entsprechend EN 60745. Stichsäge 420 ST E 500 ST E Sägen von Holz; ah: m/s² 13,1 11,9 Messunsicherheit K m/s² 2,5 2,5 Sägen von Metallblech; ah: m/s² 19,3 9,4 Messunsicherheit K m/s² 2,8 2,2 Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeuges verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker. Inbetriebnahme Netzspannung beachten! Prüfen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen. ggf. Netzkabelmodul anschließen Bei Einsatz von Verlängerungskabeln: Nur für den Einsatzbereich zugelassene Verlängerungskabel mit ausreichendem Querschnitt verwenden. Ansonsten kann Leistungsverlust beim Gerät und Überhitzung des Kabels eintreten. Ersetzen Sie beschädigte Verlängerungskabel. Netzkabel Wird das Netzkabel während der Arbeit beschädigt, sofort Netzstecker ziehen. Festzuleitung Festzuleitung Beschädigte Netzkabel dürfen nicht verwendet werden. Sie sind unverzüglich durch einen Fachmann zu erneuern. Netzkabelmodul (500 ST E) Netzkabelmodul mit Patent-QuickVerschluss. Schließen Sie das Netzkabelmodul 12 an den Handgriff an. Der Stecker muss einrasten. Verwenden Sie das Netzkabelmodul 12 nur für Kress-Elektrowerkzeuge. Versuchen Sie nicht, andere Geräte damit zu betreiben. Beschädigte Netzkabelmodule dürfen nicht verwendet werden. Sie sind unverzüglich durch ein neues Kress-Netzkabelmodul zu ersetzen. ST-DE / 0902 49605_BA_ST.book Seite 10 Montag, 8. Juni 2009 10:56 10 10 Deutsch Die beiden Verriegelungstaster 13 drücken und DE Netzkabelmodul 12 aus dem Handgriff herausziehen. Verwenden Sie nur Original Kress-Netzkabelmodule. Bedienung Ein- und Ausschalten Achtung! Vor dem Einschalten der Stichsäge muss die Staubschutzhaube 3 vor dem Sägeblatt wieder bis zum Sägetisch 4 abgesenkt werden. Den Ein-/Ausschalter 1 nach vorn schieben um das Gerät einzuschalten. Durch Drücken auf die ausgekippte Vorderkante des Ein-/Ausschalters 1 kehrt dieser wieder in die Aus-Stellung zurück. Wiederanlaufschutz (500 ST E) Der Wiederanlaufschutz verhindert das unkontrollierte Anlaufen des Elektrowerkzeuges nach einer Unterbrechung der Stromzufuhr. Zur Wiederinbetriebnahme bringen Sie den Ein-/Ausschalter 1 in die ausgeschaltete Position und schalten das Elektrowerkzeug erneut ein. Regelelektronik (420 ST E) Die Abschaltung der Elektronik erfolgt durch Drehen des Einstellrades auf max. Position. Die Stichsäge arbeitet dann mit der max. Leerlaufhubzahl. Hubzahl vorwählen Bei Geräten mit Stellrad 2 kann die Drehzahl je nach Anwendungsbereich mit dem Stellrad 2 eingestellt werden. Bei Belastung sorgt die Digitaltechnik für Leistungsnachschub. niedrige Hubzahl 1-2: mittelere Hubzahl 3-4: hohe Hubzahl 5-6: -HINWEISBei längerem Arbeiten mit kleiner Hubzahl kann sich das Elektrowerkzeug stark erwärmen. Entnehmen Sie das Sägeblatt und lassen Sie das Elektrowerkzeug zur Abkühlung ca. 3 min mit maximaler Hubzahl laufen. ST-DE / 0902 Bedienung Pendelhub-Einstellung (500 ST E) Die Umschaltung von Einstellung 0 bis II erfolgt mit dem Pendelhub-Einstellknopf 14. Die farbige Markierung zeigt die gewählte Pendelhub-Einstellung. keine Pendelung für Glas, Keramik, Weichstahl, Buntmetall, Aluminium und Preßstoffe.

kleine Pendelung für Kunststoffe und Sperrholz.

große Pendelung für Hartholz, Weichholz, Spanplatten. Es wird darauf hingewiesen, dass die angegebenen Werte Richtwerte sind, die je nach Dicke, Härte, Faserrichtung des Materials sowie dem Zustand des Sägeblattes variieren können. Die optimale Pendelstufe für die jeweilige Anwendung lässt sich durch praktischen Versuch ermitteln. Folgende Empfehlungen gelten dabei: Wählen Sie die Pendelstufe umso kleiner bzw. schalten Sie die Pendelung ganz ab, je feiner und sauberer die Schnittkante werden soll. Schalten Sie bei der Bearbeitung von dünnen Werkstoffen (z.B. Blechen) die Pendelung aus. Arbeiten Sie in harten Werkstoffen mit kleiner Pendelung. In weichen Materialien und beim Sägen von Holz in Faserrichtung können Sie mit maximaler Pendelung arbeiten. Gehrungsschnitte Die Grundplatte kann nach beiden Seiten um 22,5° und 45° verstellt werden. 0°, 22,5° und 45°Winkel sind fest arretierbar. Das Verstellen geschieht durch Lösen des Spannrades 6 unter dem Handgriff. Sobald die Verzahnung der Sägetischbefestigung freigestellt ist, kann die Grundplatte 4 in die Position 22,5° oder 45° gedreht werden und wieder mit dem Spannrad 6 befestigt werden. 49605_BA_ST.book Seite 11 Montag, 8. Juni 2009 10:56 10 Bedienung Deutsch 11 Spanreißschutz Der Spanreißschutz 10 kann ein Ausreißen der Oberfläche beim Sägen von Holz verhindern. Der Anwendungsbereich ist auf rechtwinklige (90°)- Schnitte beschränkt. Drücken Sie den Spanreißschutz 10 von unten in die Grundplatte 4 ein. Staubabsaugung Sägeblatt einsetzen „B“ Zuerst wird die Staubschutzhaube 3 nach DE oben geschoben. Spannhebel 8 bis zum Anschlag drehen und festhalten. Sägeblatt 7 bis zum Anschlag einschieben. Spannhebel 8 loslassen. -WARNUNG- Die Stichsäge ist für den Anschluß eines handelsüblichen Staubsaugers vorbereitet. Um die Schnittstelle von Spänen frei zu halten, wird der flexible Saugschlauch von hinten in die Öffnung des Gehäuses 9 eingesteckt. Die Staubschutzhaube 3 ist bis zum Einrasten nach unten zu schieben. Bei Gehrungsschnitten ist die Staubschutzhaube nach oben zu schieben. Stichsäge gegen Sägeblattspitze auf Holzplatte drücken, bis Spannhebel 8 in die Ausgangslage zurückspringt. Nur so ist das Sägeblatt 7 mit Sicherheit richtig eingespannt, und die Abdeckhaube 3 lässt sich schließen. Werkzeug wechseln Sägeblatt entnehmen Spannhebel 8 bis zum Anschlag drehen und festhalten. Sägeblatt 7 herausziehen. Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts. Tragen Sie beim Werkzeugwechsel Schutzhandschuhe. Das Einsatzwerkzeug kann sich bei längeren Arbeitsvorgängen stark erwärmen und/oder Schneidkanten des Einsatzwerkzeuges sind scharf. Das Spannsystem hat den Vorteil, dass Sie die Sägeblätter ohne Werkzeug wechseln können. Die Stützrolle – sie verhindert Abweichungen des Sägeblattes und sorgt für eine Entlastung der Mechanik (Stößel) – ergibt als Anschlag automatisch den Einspannwinkel von 90°. Das gilt selbstverständlich nur bei Verwendung unserer OriginalSägeblätter. -HINWEISPrüfen Sie das Sägeblatt auf festen Sitz. Ein lockeres Sägeblatt kann herausfallen und Sie verletzen. -HINWEISGedrehten Spannhebel nicht nach hinten drükken, weil sich dadurch das Sägeblatt streng entnehmen lässt. Arbeitshinweise Arbeiten mit der Pendel-Stichsäge Beim Sägen ist darauf zu achten, dass die Grundplatte sicher auf dem Werkstück aufliegt. Die Stichsäge lässt sich jetzt leicht mit der Hand führen. Dabei ist im Interesse sauberer Sägeschnitte und optimaler Schnittleistung auf die richtige materialabhängige Pendelhub-Einstellung und auf ebenfalls materialangepassten Vorschub zu achten (z. B. Pendelhub-Einstellung 0 und langsamen Vorschub beim Sägen von Metallen). Durch die eingebaute Blasvorrichtung ist der Sägeschnitt stets frei von Spänen und daher gut sichtbar. ST-DE / 0902 49605_BA_ST.book Seite 12 Montag, 8. Juni 2009 10:56 10 12 Deutsch

Werkzeuge und Zubehör Hubzahlempfehlung

5. Werkzeuge und Zubehör

Die optimale Hubzahleinstellung ist zu Beginn der Sägearbeiten durch Versuche zu ermitteln, da mehrere Faktoren, wie z. B. Material, Materialdikke, Zustand des Sägeblattes, das Arbeitsergebnis beeinflussen können. Sägeblatt auswählen Niedere Hubzahl beim Sägen von Glas, Keramik, Metall. Mittlere Hubzahl beim Sägen von Kunststoff, Preßstoff, Sperrholz. Es dürfen nur die in der Bedienungsanleitung aufgeführten Original-Kress-Sägeblätter oder die gemäß nachfolgender Maßskizze mit einer max. Dicke von 1,5 mm verwendet werden. Nur so ist die ordnungsgemäße Befestigung des Sägeblattes gewährleistet und die Unfallgefahr durch sich lösende Stichsägeblätter weitgehend ausgeschlossen! Hohe Hubzahl bei der Bearbeitung von Hartholz, Weichholz und Spanplatten. Sägen von Metall Beim Sägen von Metall sollten Sie wegen der Erwärmung des Materials entlang der Schnittlinie Kühl- bzw. Schmiermittel auftragen. Bleche sollten auf eine genügend feste Unterlage (Spanplatte oder Sperrholzplatte) aufgespannt werden. So wird ein Mitfedern des Materials weitgehend vermieden. Ausschnitte Bei Ausschnitten ist ein Loch zu bohren, d. h. ein Ausgangspunkt zu schaffen, von welchem aus die Säge angesetzt wird. Tauchsägen „A“ Es dürfen nur weiche Werkstoffe wie Holz, Gipskarton o.Ä. im Tauchsägeverfahren bearbeitet werden! Verwenden Sie zum Tauchsägen nur kurze Sägeblätter. Tauchsägen ist nur mit einem Gehrungswinkel von 0° möglich. Das Sägeblatt sollte nicht länger sein, als für den vorgesehenen Schnitt notwendig. Verwenden Sie für das Sägen enger Kurven ein schmales Sägeblatt. Parallelanschlag (Sonderzubehör) Für Parallelschnitte ist der Parallelanschlag 11 mit Skalierung zu verwenden, um ein einwandfreies Sägeergebnis zu erzielen. Nach Lösen der Spannmutter 6 wird der Parallelanschlag 11 von der Seite in die Aufnahme der Grundplatte 4 eingeschoben, nach Skala eingestellt und mit dem Spannrad 6 fixiert. Kreisschneider (Sonderzubehör) Für Kreisschnitte ist ein Kreisschneider mit Skalierung lieferbar (Montage wie Parallelanschlag). Der Gewindestift des Knopfgriffes ermöglicht ein Nachjustieren, wenn eine größere materialbedingte Eindrucktiefe verlangt oder die Spitze des Gewindestiftes nachgeschliffen wird. Achten Sie bitte darauf, dass die Kontermutter immer fest angezogen ist. Setzen Sie das Elektrowerkzeug mit der vorderen Kante der Grundplatte 4 auf das Werkstück auf, ohne dass das Sägeblatt 7 das Werkstück berührt, und schalten Sie es ein. Wählen Sie bei Elektrowerkzeugen mit Hubzahlsteuerung die maximale Hubzahl. Drücken Sie das Elektrowerkzeug fest gegen das Werkstück und lassen Sie das Sägeblatt langsam in das Werkstück eintauchen. Sonderzubehör Sobald die Grundplatte 4 ganzflächig auf dem Werkstück aufliegt, sägen Sie entlang der gewünschten Schnittlinie weiter. Zur Vermeidung von Verletzungen und Beschädigungen verwenden Sie nur die von KRESS empfohlenen Zubehörteile. ST-DE / 0902 Zubehör von Drittanbietern nicht verwenden, da diese von KRESS nicht geprüft wurden. Die Verwendung kann gefährlich sein. 49605_BA_ST.book Seite 13 Montag, 8. Juni 2009 10:56 10 Wartung und Service

6. Wartung und Service

Wartung und Reinigung Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker.

Halten Sie das Elektrowerkzeug und die Lüftungsschlitze stets sauber. Von aussen zugängliche Kunststoffteile regelmäßig mit einem Tuch ohne Reinigungsmittel abwischen. Werkzeugaufnahme immer sauber halten. Die bewegliche Stützrolle für das Sägeblatt von Zeit zu Zeit mit einem Tropfen Öl versehen. -HINWEIS- Deutsch 13 Entsorgung Rohstoffrückgewinnung statt Müllentsorgung. Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet. Nur für EU-Länder. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll. Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Es empfiehlt sich in solchen Fällen die Verwendung einer stationären Absauganlage, häufiges Ausblasen der Lüftungsschlitze und das Vorschalten eines Fehlerstrom(FI-)Schutzschalters. Kohlebürsten wechseln Abgenutzte Kohlebürsten durch einen autorisierten Kundendienst auswechseln lassen. Service Nach starker Beanspruchung über einen längeren Zeitraum sollte das Gerät zur Inspektion und gründlichen Reinigung einer Kress-Servicestelle zugeführt werden. Die entsprechenden Servicestellen entnehmen Sie dem beigefügten Beiblatt "SERVICE" oder unserer Internetseite www.kress-elektrik.de. Ersatzteile / Explosionszeichnung Explosionszeichnungen und Ersatzteilliste finden Sie auf unserer Homepage http://spareparts.kress-elektrik.de ST-DE / 0902

49605_BA_ST.book Seite 14 Montag, 8. Juni 2009 10:56 10 14 Deutsch DE Garantie

1. Dieses Elektrowerkzeug wurde sorgfältig geprüft, getestet und wurde einer strengen Qualitätskontrolle

unterzogen. 2. Wir garantieren die kostenlose Beseitigung von Mängel am Elektrowerkzeug, die innerhalb von 24 Monaten ab Verkaufsdatum beim Endverbraucher aufgetreten sind und auf einen Material- oder Herstellungsfehler zurück zu führen sind. Für einige Länder gelten individuelle Sonderregelungen hinsichtlich der Garantiebedingungen. Wir behalten uns vor, defekte Teile auszubessern oder durch neue zu ersetzen. Ausgetauschte Teile gehen in unser Eigentum über.

3. Unsachgemäße Verwendung oder Behandlung sowie die Öffnung des Gerätes durch nicht autorisierte

Reparaturstellen führen zum Erlöschen der Garantie. Von der Garantie ausgeschlossen sind:Mechanische Beschädigungen durch Sturz etc., Beschädigungen durch Eindringen von Wasser oder sonstigen Flüssigkeiten, abgeschnittene und beschädigte Kabel, Motorschäden und mechanische Schäden durch unsachgemäße Überlastung, Verschleißteile z.B. Kohlebürsten, Bohrfutter, Bohrfutterschlüssel, Bohrspindeln bei Abnutzung, Motoren, Netzkabel, Akkus, Sägeblätter, Schleifteller, Staubsäcke, Zubehör allgemein (Bohrer, Meißel etc.). Einzelheiten zu den verschieden Geräte-Verschleißteilen erfahren Sie unter http://spareparts.kress-elektrik.de oder von einer unserer Servicestellen.

4. Garantieansprüche können nur bei unverzüglicher

Meldung von Mängeln (auch bei Transportschäden) anerkannt werden. Durch Ausführung von Garantieleistungen wird die Garantiezeit nicht verlängert.

5. Sollten Sie die Garantie einmal in Anspruch nehmen,

so senden Sie bitte den Originalkaufbeleg, zusammen mit dem Gerät an uns oder die zuständige Servicestelle.

6. Durch die von uns übernommenen Garantie-Verpflichtungen werden alle weitergehenden Ansprüche

des Käufers - insbesondere das Recht auf Wandelung, Minderung oder Geltendmachung von Schadenersatzansprüchen - ausgeschlossen.

7. Dem Käufer steht jedoch nach seiner Wahl das Recht

auf Minderung (Herabsetzung des Kaufpreises) oder Wandelung (Rückgängigmachung des Kaufvertrages) zu, falls es uns nicht gelingt, evtl. auftretende Mängel innerhalb einer angemessenen Frist zu beseitigen. 8. Nicht ausgeschlossen sind die Schadensersatzansprüche nach den §§ 463, 480 Abs. 2, 635 BGB wegen Fehlens zugesicherter Eigenschaften.

9. Die Bestimmungen nach Punkt 7 und 8 gelten nur für

den Bereich der Bundesrepublik Deutschland. ST-DE / 0902 Wartung und Service 49605_BA_ST.book Seite 15 Montag, 8. Juni 2009 10:56 10 Original instructions "Jig saw“ Symbols and abbreviations
