BEDIENUNGSANLEITUNG 1400 DS SCIE DUO KRESS

7:32 Uhr Seite 2 35878_09_04

7:32 Uhr Seite 3 Deutsch

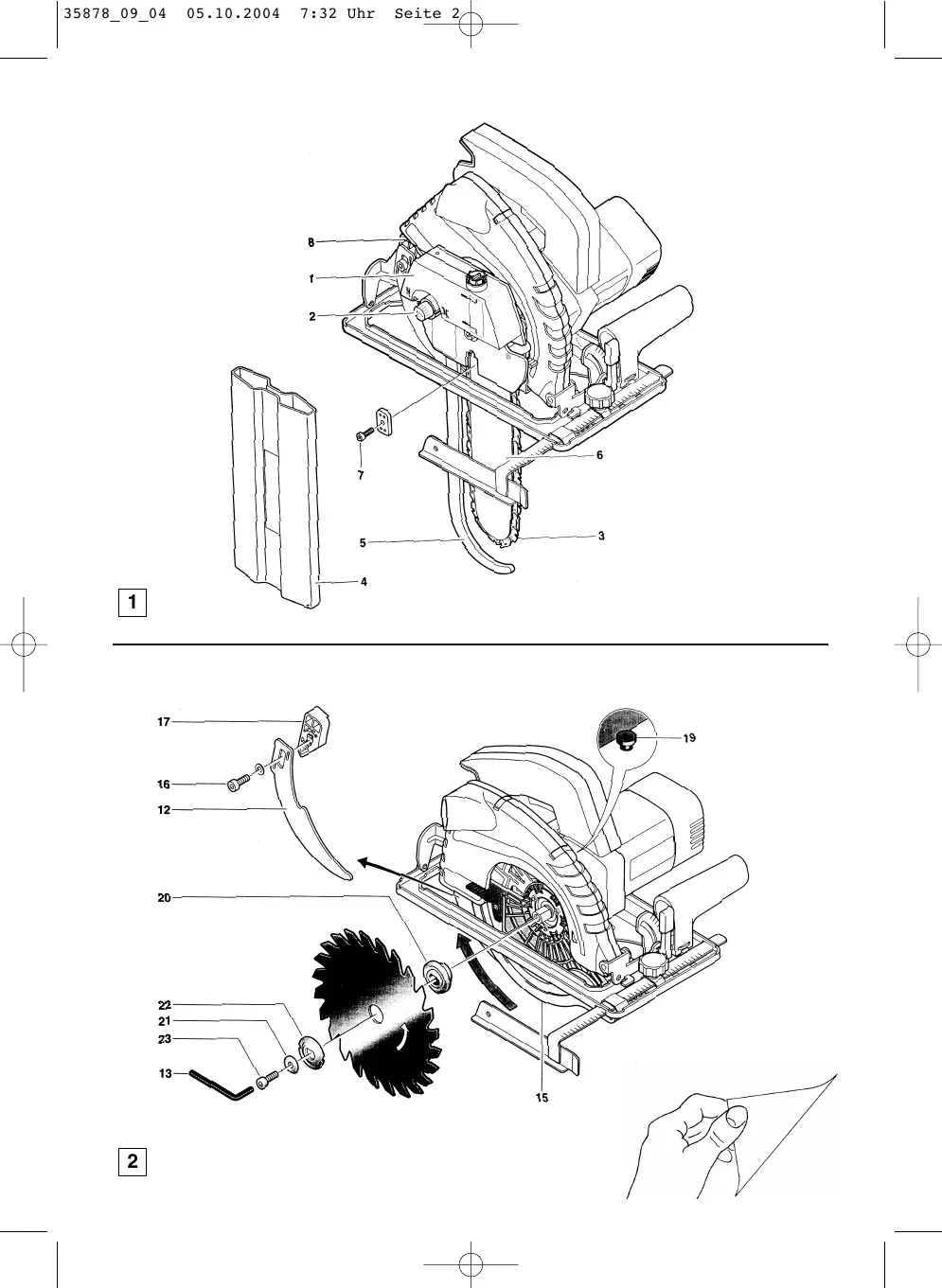

Öltank Drehknopf für Ölzufuhr Sägekette Kettenschutz Sicherheits-Spaltkeil Sägeschiene (Kettenschwert) mit rollengelagertem Umlenkstern 7 Klemmschraube für Regulierung der Kettenspannung 8 Öleinfüllstutzen Technische Daten der Kettensäge KSV 200 in Verbindung mit der Handkreissäge Typ 1400 HKS: Schnittiefe bis Schrägschnitte bis Schnittiefe bei 45° Sägekette Treibglieder Dauerölschmierung Kettengeschwindigkeit Gewicht ca. 200 mm 45° 150 mm 3/8" 36 Stück 12,9 m/sec. 5,4 kg Sägeschiene (Schwert): Sägeschiene und Umlenkstern sind aus Qualitätsstahl gefertigt und induktionsgehärtet. Länge: 250 mm Führungsnut: 1,3 mm Sägekette: Halbmeißelzahnform, rückschlagarm, hartverchromte Schneider. Antriebsritzel: 9 Zähne – kugelgelagert für ruhigen Lauf. Verwendung Die DUO-Säge (Handkreissäge Typ 1400 HKS mit montiertem Kettensägenvorsatz KSV 200) ist geeignet für Zimmermannsarbeiten wie Gehrungsschnitte und Holzverbindungen. Selbst komplizierte Zapfenschnitte gelingen problemlos. Sie ist einsetzbar in weichen und harten Hölzern. Die DUO-Säge kann aber vor allem auch dort eingesetzt werden, wo mit einer normalen Handkreissäge die erforderliche Schnittiefe nicht mehr erreicht werden kann. Für das Fällen oder Entasten von Bäumen ist die DUOSäge konstruktiv nicht vorgesehen! Sicherheitshinweise und Unfallschutz Bevor Sie die Maschine in Betrieb nehmen, lesen Sie die Bedienungsanleitung vollständig durch, befolgen Sie die Sicherheitshinweise in dieser Anleitung sowie die Allgemeinen Sicherheitshinweise für Elektrowerkzeuge im beigelegten Heft. Die folgenden Sicherheitshinweise beachten Sie bitte bei der Benützung der Kettensäge (DUO-Säge) zusätzlich:

1. Die Kettensäge KSV 200 darf nur in Verbindung mit

unserer Handkreissäge Typ 1400 HKS verwendet werden. Sie wurde ausschließlich für den Betrieb mit diesem Handkreissägenmodell konstruiert. Nehmen Sie bitte im Interesse Ihrer eigenen Sicherheit an den Geräten keinerlei bauliche Veränderungen vor. Veränderungen und die Verwendung anderer Antriebsmaschinen schließen jeglichen Gewährleistungs- und Haftungsanspruch aus!

2. Beachten Sie die Unfallverhütungsvorschriften der

zuständigen Berufsgenossenschaften. Lesen Sie aufmerksam die gesamte Bedienungsanleitung. Kleidung und Ausrüstung: Sie bei Arbeiten, bei denen mit Kopfverletzungen gerechnet werden muß, einen Schutzhelm.

• Schützen Sie Ihre Augen vor schnellfliegenden Spänen (Schutzbrille oder Gesichtsschutz tragen!).
• Tragen Sie eng anliegende Arbeitskleidung, feste Handschuhe aus Leder und Sicherheitsschuhe! Schmuck, Schal, Krawatte, ein offener Arbeitsmantel oder ähnliche Dinge dürfen nicht getragen werden.
• Tragen Sie bei längeren Arbeiten zur Vermeidung von Gehörschäden geeignete Schutzmittel (Gehörschutzkapseln, Wachswatte, etc.).
• Zur Vermeidung von Beinverletzungen durch die scharfen Zähne der Sägekette empfehlen wir das Tragen eines Beinschutzes.

• Tragen Hinweise für die Handhabung:
• Kinder und Jugendliche dürfen die DUO-Säge (Kettensäge) nicht bedienen. Von diesem Verbot ausgenommen sind Jugendliche über 16 Jahre unter Aufsicht eines Fachkundigen zum Zwecke der Ausbildung.
• Beim Transport der Maschine ist stets der Netzstecker aus der Steckdose zu ziehen oder das Netzkabel mit Patent-Quick-Verschluß von der Antriebsmaschine zu entfernen und der Kettenschutz aufzuschieben! Auch kurze Wege nur mit stillstehender Maschine!
• Setzen Sie die Maschine niemals durch Ziehen des Netzsteckers außer Betrieb. Benützen Sie den Geräteschalter.
• Halten Sie die Maschine beim Einschalten gut und sicher fest. Schiene und Kette müssen frei stehen und dürfen keinen Kontakt zu dem zu bearbeitenden Werkstück haben.
• Halten Sie die Maschine bei der Arbeit mit beiden Händen!
• Achten Sie darauf, daß die Sägekette beim Sägen im bodennahen Bereich nicht den Boden oder dort liegende Gegenstände berührt.
• Fremdkörper wie Nägel, Schrauben, Metallteile, Sand, etc. führen zu erhöhtem Verschleiß an Schwert und Sägekette.
• Eine stumpfe Sägekette kann Überhitzung und Schäden am Motor verursachen.
• Stellen Sie die Maschine, wenn diese zeitweise nicht benützt wird, so ab, daß niemand gefährdet werden kann. Ziehen Sie den Netzstecker oder entfernen Sie das Netzkabel mit Patent-Quick-Verschluß von der Maschine und schieben Sie den Schwertschutz auf.
• Zur Nachprüfung der Kettenspannung, zum Nachspannen, zum Kettenwechsel, zur Montage der Kettensäge an die Handkreissäge, beim Umbau der DUO-Säge zur Handkreissäge und zur Beseitigung von Störungen muß die Antriebsmaschine vom Netz getrennt werden! Netzstecker ziehen oder Netzkabel mit Patent-Quick-Verschluß von der Maschine entfernen!
• Der betriebssichere Zustand der Maschine, insbesondere von Sägeschiene und Sägekette, ist vor jeder Inbetriebnahme zu prüfen.
• Sorgen Sie bei der Arbeit für einen sicheren Stand. Achten Sie darauf, daß sich während Ihrer Arbeit mit der Maschine keine Personen im Schwenkbereich des Geräts aufhalten!
• Gehen Sie beim Schneiden gesplitterten Holzes besonders vorsichtig vor. Holzsplitter können durch die Sägekette mitgerissen werden und eine erhöhte Verletzungsgefahr bedeuten!

• Es dürfen keine Eisenkeile verwendet werden.
• Unsere Kettensäge, die nicht mit Sicherheits- kleinspannung betrieben wird, darf weder im Freien aufbewahrt, noch bei starker Feuchtigkeit benützt werden.
• Bei durchgetrenntem Netzkabel ist sofort der Netzstecker zu ziehen!
• Beschädigte Netzkabel sind umgehend zu ersetzen. Beachten Sie dazu auch die Hinweise in der Bedienungsanleitung für die Handkreissäge. 2 + 3 Montage des Kettensägenvorsatzes KSV 200: Achtung! Vor Beginn aller Montage- und Servicearbeiten muß das Gerät vom Netz getrennt werden! Ziehen Sie den Netzstecker oder entfernen Sie das Netzkabel mit Patent-Quick-Verschluß von der Antriebsmaschine! Sägetisch auf minimale Schnittiefe einstellen und Klemmhebel festspannen. Antriebsspindel der Handkreissäge Typ 1400 HKS durch Eindrücken des Arretierknopfes (19) blockieren und mit dem Innensechskantschlüssel (13) die Spannschraube (23) lösen und herausdrehen. Druckscheibe (21) und Scheibe (22) abnehmen. Pendelschutz (15) zurückschwenken und festhalten. Sägeblatt herausnehmen und Flansch (20) abziehen. Spaltkeil (12), Spaltkeiladapter (17) und Unterlegscheibe nach Lösen der Innensechskantschraube (16) entfernen. Benützen Sie bitte für die weiteren Arbeiten Schutzhandschuhe! Kettenschutz vom Kettensägen-Vorsatz abziehen. Pendelschutz (15) bis zum Anschlag zurückschwenken und festhalten. Kettensägenvorsatz von oben (s. Abb.) in den Sägetisch einführen. Mit der Sägekette (3) das Kettenritzel (24) solange drehen, bis die Mitnahmeflächen von Kettenritzel (x) und Antriebsspindel (y) übereinstimmen. Dann läßt sich der Kettensägenvorsatz mit dem Kettenritzel mühelos auf die Antriebsspindel aufschieben. Spannschraube (23) mit Scheibe (22) eindrehen, Spindelarretierung drücken und Spannschraube festziehen. Sägetisch bis zum Anschlag zurückschwenken und Klemmhebel gut festklemmen. Die Demontage des Kettensägen-Vorsatzes erfolgt in umgekehrter Reihenfolge. Das Abziehen des Kettenritzels von der Arbeitsspindel der Handkreissäge kann u.U. etwas Kraftaufwand erfordern. Bei der Wiedermontage des Kreissägeblattes ist unbedingt darauf zu achten, daß Flansch (20), Druckscheibe (21) und Scheibe (22) in der richtigen Reihenfolge auf die Antriebsspindel aufgebracht werden. Drehrichtung des Kreissägeblattes beachten. Spannschraube gut festziehen. Spannen der Sägekette: Klemmschraube (7) lösen, Schwert vom Kettenritzel (24) wegziehen, bis die Sägekette rundherum am Schwert anliegt und Klemmschraube wieder festziehen. Zur Kontrolle ziehen Sie die Kette auf einer Seite in Schwertmitte aus der Führungsnut heraus (ohne große Kraftanstrengung). Der Abstand der Kette zum Schwert sollte dann etwa 3 mm betragen (s. Abb.). Kontrollieren Sie die Ketten-Spannung der Kette regelmäßig und in kurzen Abständen! Nachspannen nie bei heißer Kette! Kette abkühlen lassen! Einlaufzeit: Sie verlängern die Standzeit der Sägekette ganz erheblich, wenn Sie die Kette gut einlaufen lassen. – Kette nie ohne Öl laufen lassen! – Kettenspannung einstellen (vorher Netzstecker ziehen). – Gerät ca. 5 Minuten im Leerlauf betreiben. – Netzstecker ziehen. Kettenspannung kontrollieren und Kette, wenn erforderlich, nachspannen. – Dann ca. 30 Minuten lang nur leichte Schnitte tätigen. Sorgen Sie für ausreichende Ölzufuhr: Vor jedem

2. Schnitt betätigen Sie den Knopf der Ölpumpe, damit

wird zusätzlich zur Zwangsschmierung Öl in die Führungsnut gepumpt. – Innerhalb dieser Zeit kontrollieren Sie bitte des öfteren die Kettenspannung. Vorher jedoch jeweils die Maschine ausschalten und den Netzstecker ziehen! – Erst nach Ablauf dieser 30 Minuten sollten Sie die Maschine für schwerere Schnitte und größere Schnitttiefen einsetzen. – Die Beanspruchung des Kettenritzels ist besonders groß. – Sind an den Zähnen starke Einlaufspuren (ca. 0,5 mm) sichtbar, muß es erneuert werden. Ein eingelaufenes Kettenritzel vermindert die Lebensdauer der Sägekette. Ketten-Schmieröl: Ausreichende Kettenschmierung ist wichtig für die Lebensdauer der Sägekette. Verwenden Sie niemals Altöl – die Verunreinigungen im Öl würden sich in den Schmierkanälen absetzen und zu deren Verstopfung führen. Wir empfehlen die Verwendung handelsüblicher Kettenschmieröle, deren Konsistenz speziell auf den Einsatz in Kettensägen abgestimmt ist. – Sägen Sie nicht weiter, wenn der Ölstand im Tank unter die Minimum-Anzeige (26) absinkt. – Reinigen Sie vor jeder neuen Ölfüllung den Öleinfüllstutzen gründlich. Dadurch verhindern Sie, daß Sägespäne in den Tank gelangen und zu Verstopfungen der Ölzufuhr führen. – Füllen Sie den Tank nicht über die Maximal-Anzeige. – Zur Füllung des Tanks den Drehknopf (2) der Ölpumpe eindrücken und nach rechts drehen, bis die Pfeile an Drehknopf und Tank übereinstimmen. So bleibt der Drehknopf gedrückt und sperrt die Ölzufuhr. – Vor Inbetriebnahme Ölzufuhr öffnen! Drehknopf (2) nach links drehen, bis die Pfeile an Tank und Drehknopf übereinstimmen und der Drehknopf ausrastet. In dieser Stellung läuft permanent Öl in die Kettenführung, auch im Stillstand. Vorteil der PermanentSchmierung: die Anlaufreibung der Kettensäge ist kleiner, die Lebensdauer der Sägekette wird verlängert. Bei Stillstand des Gerätes schließen Sie bitte den Tank (Umweltschutz!). Achten Sie auch darauf, daß kein Öl in den Boden eindringt. Öl kann zu ganz erheblicher Verschmutzung und Beeinträchtigung des Grundwassers führen! – Vergessen Sie nie, den Tank zu öffnen, bevor Sie Ihre Sägearbeiten beginnen! SÄGEN SIE NIE OHNE ÖL! – Wenn Sie den Drehknopf der Ölpumpe bei geöffneter Ölzufuhr eindrücken und wieder loslassen, wird zusätzlich zur Zwangsschmierung Öl in die Führungsnut des Kettenschwertes gepumpt. Machen Sie von dieser zusätzlichen Schmierung Gebrauch:

1. vor größeren Schnitten.

2. wenn die Ölzufuhr verstopft ist und der Öltank nicht leer

3. vor jedem 3. Schnitt beim Sägen von Brennholz.

Der Öltank der Kettensäge sollte nach ca. 30 Minuten ununterbrochenen Sägens den MINIMUM-Stand erreicht haben. Ist dies nicht der Fall, so ist die Ölaustrittsöffnung in der Führungsschiene mit Sägespänen verstopft. In der Regel läßt sich die Verstopfung mit einigen kräftigen Pumpstößen beheben. Sollte dieses Vorgehen nicht helfen, müssen Sie das Schwert ausbauen und Führungsnut und Schmierbohrung reinigen (keine harten Gegenstände verwenden). Vor dem Zusammenbau Öltank öffnen und kontrollieren, ob Öl austritt. Ist das nicht der Fall, senden Sie den Kettensägenvorsatz bitte zur Behebung der Störung unserem Service ein. Eine gut funktionierende Ölzufuhr ist erste Voraussetzung für einen störungsfreien Betrieb und eine lange Lebensdauer. SÄGEN SIE NIE OHNE ÖL! Kettenwechsel: Berühren Sie die Sägekette nur mit Handschuhen! Netzstecker ziehen oder Netzkabel mit Patent-QuickVerschluß von der Antriebsmaschine entfernen! Gehen Sie am besten wie folgt vor: Ölzufuhr sperren. Spannschraube (23) lösen und herausdrehen. Klemmschraube (7) lösen, herausdrehen und Spannflansch (25) abnehmen. Sägeschiene mit der Kette so weit in Richtung Kettenritzel (24) schieben, bis sich die Sägekette vom Kettenritzel abnehmen läßt. Jetzt kann die Sägeschiene zusammen mit der Kette zwischen Sichtschutz und Kettenritzel herausgezogen werden. – Sägekette und Sägeschiene auf Schäden oder Verschleißerscheinungen untersuchen. – Niemals eine neue Sägekette auf eine abgenutzte Sägeschiene auflegen. Beim Auflegen der neuen Sägekette auf die Sägeschiene beachten Sie bitte die Laufrichtung der Sägekette. Die Schneiden müssen, dem Symbol auf dem Sichtschutz entsprechend, in Laufrichtung weisen. Die Laufrichtung wird durch einen Pfeil auf dem Sichtschutz angezeigt. Legen Sie die Sägekette so auf die Sägeschiene, daß sie rundherum anliegt und im Bereich des geschlitzten Schwertendes eine Schlaufe bildet. Sägeschiene mit Kette von unten in das Gerät einführen und die Schlaufe der Sägekette auf das Kettenritzel auflegen. Dabei ist zu beachten, daß die Zähne des Kettenritzels richtig in die Sägekette eingreifen. Führungsnut der Sägeschiene an der Aufnahmeführung ausrichten und Schwert in dieser Position festhalten. Spannflansch (25) – die vier Nasen zeigen nach unten – in die Führungsnut des Schwertes einsetzen, Klemmschraube (7) eindrehen und leicht von Hand festziehen. Jetzt können Sie auch die Spannschraube (23) wieder eindrehen und festziehen. Achten Sie darauf, daß die Scheibe (21) eingelegt ist. Stellen Sie jetzt die richtige Kettenspannung (wie bereits beschrieben) ein und ziehen Sie die Klemmschraube (7) mit dem Innensechskantschlüssel fest. Jede neue Sägekette – wie bereits beschrieben – einlaufen lassen! Es empfiehlt sich, die Sägeschiene von Zeit zu Zeit zu wenden. Damit erreichen Sie eine gleichmäßige Schienenabnutzung. Das dient auch dem Schutz der Sägekette vor vorzeitigem Verschleiß. Beim Auflegen der Sägekette beachten Sie bitte die Laufrichtung! Der Rückschlag (kick-back): Durch die Form des Spaltkeiles (5) ist die Gefahr des Rückschlags so gut wie ausgeschlossen. Die DUO-Säge ist durch den Sicherheits-Spaltkeil mit Spitzenschutz optimal gegen Rückschlag gesichert. Bauen Sie daher den Spaltkeil (5) niemals aus. Sie würden sich dadurch erheblich gefährden! Die Schneider der Sägekette besitzen vorgezogene Tiefenbegrenzer, was die Gefahr von Rückschlägen ebenfalls vermindert. Sorgen Sie für einen sicheren Stand, führen Sie die Säge nur mit beiden Händen, achten Sie auf ein sauberes Arbeitsumfeld und beachten Sie unsere Sicherheitshinweise! Arbeitshinweise: – Sägetisch immer auf das Werkstück aufsetzen. – Maschine stets einschalten, noch bevor die Kette das Holz berührt. – Langsam in das Werkstück einfahren und unter nur leichtem Druck sägen. Dabei muß die Sägekette sozusagen alleine arbeiten. Die Kettengeschwindigkeit sollte (hörbar) nicht wesentlich langsamer werden. Jeder Schneider hat einen sogenannten Tiefenbegrenzer, d.h. auch mit größerem Druck hebt der Schneider keinen dickeren Span ab. Sie erreichen sogar das Gegenteil von dem, was Sie eigentlich wollen: Sie sägen „langsamer“, weil die Reibung zwischen Sägeschiene, Sägekette und Holz größer, die Kettengeschwindigkeit langsamer und die Spanleistung geringer wird. – Nach längeren, schweren Sägearbeiten sollten Sie die Säge noch kurze Zeit unbelastet im Leerlauf weiterlaufen lassen (Kühleffekt). Wartung und Pflege: Vor jeder Sägearbeit sollten Sie Ihre Kettensäge einer Prüfung unterziehen: – Funktioniert die Kettenschmierung? Das ist besonders wichtig, wenn die Kettensäge längere Zeit nicht benützt wurde. – Stimmt die Kettenspannung? – Ist die Sägeschiene abgenutzt oder beschädigt? – Zeigt das Kettenritzel bereits erhebliche Abnutzungserscheinungen? – Ist das Netzkabel der Antriebsmaschine beschädigt? Beschädigte Netzkabel müssen unverzüglich ausgewechselt werden! Folgende Wartungsarbeiten führen Sie im Bedarfsfalle aus: – Kettenöl-Tank reinigen (Verwenden Sie zum Ausspülen Brennspiritus, aber niemals Nitro-Verdünnung, Benzin, Trichloräthylen, Ammoniak oder ähnliche aggressive Chemikalien). Vermeiden Sie offenes Feuer! – Sägekette schärfen (fordert die Säge einen höheren Schnittdruck oder werden nur wenige und kleine Späne abgetragen, so ist das ein Hinweis auf eine stumpfe Kette). Beachten Sie die den Schärfgeräten beigefügte Bedienungsanweisung. – Sägekette erneuern (bei Beschädigungen, die sich durch Feilen nicht mehr beseitigen lassen). – Sägeschiene reinigen (wenn die Kettenschmierung ausbleibt). – Sägeschiene wenden (nach jedem Kettenwechsel oder nach jedem Nachschärfen). – Sägeschiene erneuern (wenn die Führungsnut beschädigt oder verschlissen ist und die Sägekette zu viel seitliches Spiel hat). – Kettenritzel erneuern (wenn es zu starke Verschleißerscheinungen zeigt). – Zugängliche Schrauben nachziehen. Lärm-/Vibrationsinformation (KSV 200 mit Antriebsmaschine 1400 HKS) Meßwerte ermittelt entsprechend EN 50144. Schalldruckpegel: 87+3 dB (A) Schalleistungspegel: 100+3 dB (A) Arbeitsplatzbezogener Emissionswert: 90+3 dB (A) Für den Bedienenden sind Schallschutzmaßnahmen erforderlich. Die bewertete Beschleunigung ist typischerweise kleiner als 2,5 m/s2. Ersatzteile: Die Ersatzkette Typ 91 S – 36 E, 3/8" mit 36 Treibgliedern können Sie mit der Bestell-Nr. 98017301 aus unserem Zubehörangebot bestellen. Alle anderen Ersatzteile bestellen Sie bitte unter Angabe der Bestell-Nummer aus der Ersatzteilliste über unseren Techn. Kundendienst. Änderungen, die dem technischen Fortschritt dienen, behalten wir uns vor. English

KRESS-elektrik GmbH + Co. KG, D-72406 Bisingen Bisingen, im Oktober 2002 Garantie Garantie

1. Dieses Elektrowerkzeug wurde mit hoher Präzision gefertigt

und unterliegt strengen werkseitigen Qualitätskontrollen.

2. Daher garantieren wir die kostenlose Beseitigung von

Fabrikations- oder Materialfehlern, die innerhalb von 24 Monaten ab Verkaufsdatum an den Endverbraucher auftreten. Wir behalten uns vor, defekte Teile auszubessern oder durch neue zu ersetzen. Ausgetauschte Teile gehen in unser Eigentum über.

3. Unsachgemäße Verwendung oder Behandlung sowie die Öffnung

des Gerätes durch nicht autorisierte Reparaturstellen führen zum Erlöschen der Garantie. Dem Verschleiß unterworfene Teile sind von Garantieleistungen ausgeschlossen.

4. Garantieansprüche können nur bei unverzüglicher Meldung von

Mängeln (auch bei Transportschäden) anerkannt werden. Durch Ausführung von Garantieleistungen wird die Garantiezeit nicht verlängert.

5. Bei Störungen bitte Gerät mit ausgefüllter Garantiekarte und

kurzer Mängelbeschreibung an uns oder die zuständige Servicestelle einsenden. Kaufbeleg beifügen.

6. Durch die von uns übernommenen Garantie-Verpflichtungen

werden alle weitergehenden Ansprüche des Käufers – insbesondere das Recht auf Wandelung, Minderung oder Geltendmachung von Schadenersatzansprüchen – ausgeschlossen.

7. Dem Käufer steht jedoch nach seiner Wahl das Recht auf

Minderung (Herabsetzung des Kaufpreises) oder Wandelung (Rückgängigmachung des Kaufvertrages) zu, falls es uns nicht gelingt, evtl. auftretende Mängel innerhalb einer angemessenen Frist zu beseitigen.

8. Nicht ausgeschlossen sind die Schadensersatzansprüche nach

den §§ 463, 480 Abs. 2, 635 BGB wegen Fehlens zugesicherter Eigenschaften.

9. Die Bestimmungen nach Punkt 7 und 8 gelten nur für den Bereich

der Bundesrepublik Deutschland.
