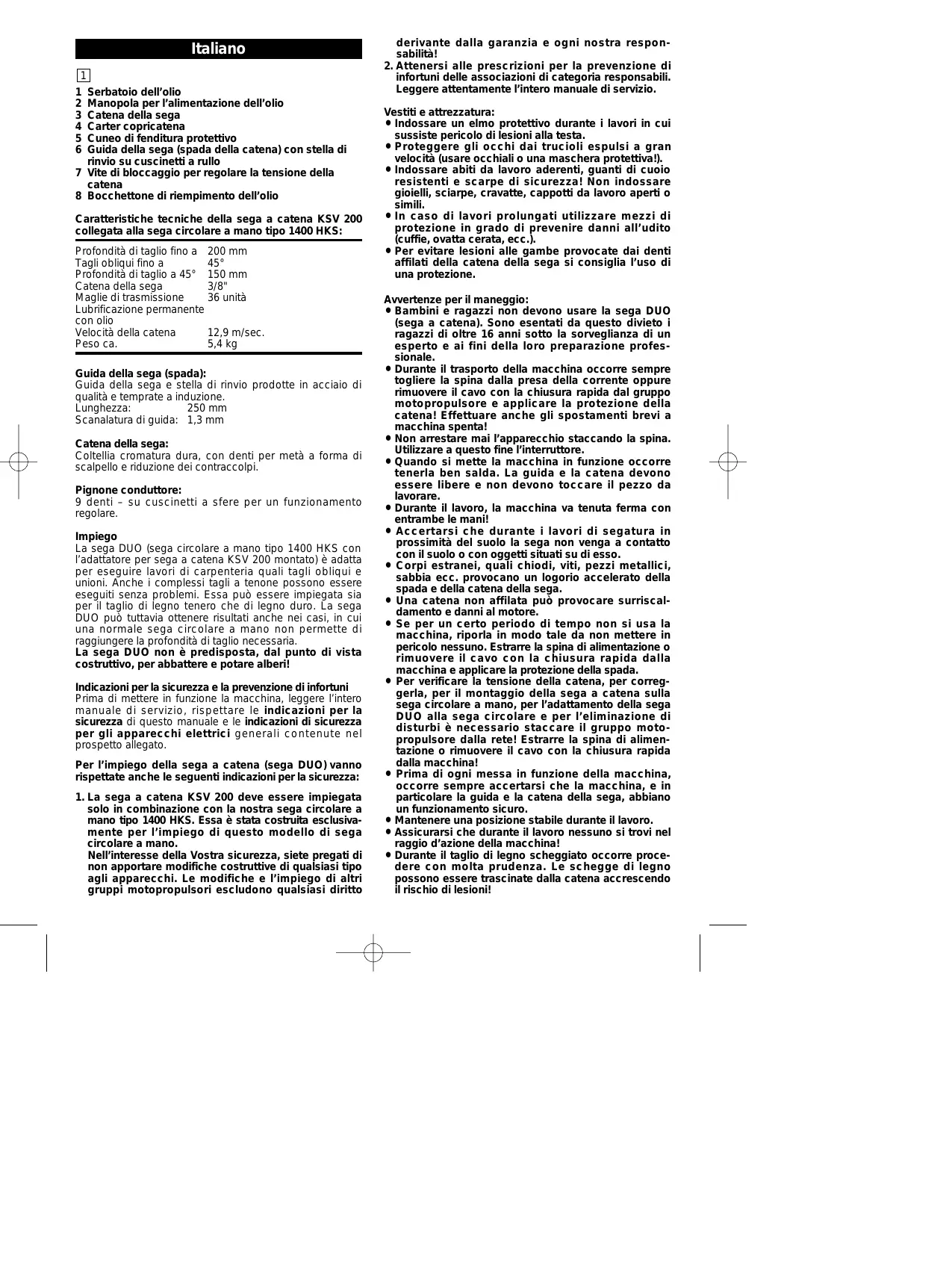

MANUALE UTENTE 1400 DS SCIE DUO KRESS

1 Serbatoio dell'olio
2 Manopola per l'alimentazione dell'olio
3 Catena della sega
4 Carter copricatena
5 Cuneo di fenditura protettivo
6 Guida della sega (spada della catena) con stella di rinvio su cuscinetti a rullo
7 Vite di bloccaggio per regolare la tensione della catena
8 Bocchettone di riempimento dell'olio

Caratteristiche tecniche della sega a catena KSV 200
collegata alla sega circolare a mano tipo 1400 HKS:

Profondità di taglio fino a Tagli obliqui fino a Profondità di taglio a 45° Catena della sega Maglie di trasmissione Lubrificazione permanente con olio Velocità della catena Peso ca.	200 mm 45° 150 mm 3/8" 36 unità
	12,9 m/sec. 5,4 kg

Guida della sega (spada):

Guida della sega e stella di rinvio prodotte in acciaio di qualità e temprate a induzione.

Lunghezza: 250 mm

Scanalatura di guida: 1,3 mm

Catena della sega:

Coltellia cromatura dura, con denti per meta a forma di scalpello e riduzione dei contraccolpi.

Pignone conducttre:

9 denti - su cuscinetti a sfere per un funzionamento regolare.

Impiego

La sega DUO (sega circolare a mano tipo 1400 HKS con l'adattatore per sega a catena KSV 200 montato) è adatta per eseguire lavori di carpenteria quali tagli obliqi e unioni. Anche i complessi tagli a tenone sono più eseguiti perché problemi. Essa può essere impiegata sa per il taglio di legno tenero che di legno duro. La sega DUO può tuttavia ottenere risultatianche nei casi, in cui una normale sega circolare a mano non permette di raggiungere la profundità di taglio necessaria.

La sega DUO non è predisposta, dal punto di vista costruttivo, per abbattere e potare alberi!

Indicazioni per la sicurezza e la prevenzione di infortuni

Prima di mettere in funzione la macchina, leggere l'intero manuale di servizio, rispetto leindicazioni per la sicurezza di"Thiso manuale e leindicazioni di sicurezza per gli apparecchi elettrici generali contenate nel prospetto allegato.

Per l'impiego della sega a catena (sega DUO) vanno rispetto ante le seguenti indicazioni per la sicurezza:

1. La sega a catena KSV 200 deve essere impiegata solo in combinazione con la nostra sega circolare a mano tipo 1400 HKS. Essa è stata costruita esclusamente per l'impiego di quello modello di sega circolare a mano.

Nell'interesse della Vostra sicurezza, siete pregati di non apportare modifiche costruttable di qualsiassi tipoagli appearecchi. Le modifiche e l'impiego di altri gruppi motopropulsori escludono qualsiassi diritto

derivante alla garanzia egni nostra responsabilita!

1. Attenersi alle prescrizioni per la prevenzione di infortuni delle associazioni di categoria responsabili. Leggere attentamente l'intero manuale di servizio.

Vestiti e attrezzatura:

• Indossare un elmo protettivo durante i lavori en cui susstiste pericolo di lesioni alla testa.
  Proteggere gli occhi dai trucoli espulsi a gran velocità (usare occhiali o una maschera protettiva!).
• Indossare abiti da lavoro aderenti, quanti di cuoio resistenti e scarpe di sicurezza! Non indossare gioielli, sciarpe, cravatte, cappotti da lavoro aperti o similii.
• In caso di lavori prolongati utilizzare mezzi di protezione in grado di prevenir danni all'udito (cuffie, ovatta cerata, ecc.).
• Per evitare lesioni alle gambe provocate dai denti affiliati della catena della sega si consiglia l'uso di una protezione.

Avverenze per il maneggio:

• Bambini e ragazzi non devono usare la sega DUO (sega a catena). Sono esentati da quello divieto i ragazzi di altri 16 anni fatto la sorveglianza di un esperto e ai fini della loro preparazione professionale.
• Durante il trasporto della macchina occorre sempre togliere la spina alla presa della corrente oppure rimuovere il cavo con la chiusura rapida dal gruppo motopropulsore e applicare la protezione della catena! Effettuireanche gli spostamenti brevi a macchina spental!
• Non arrestare mai l'apparecchio staccando la spina. Utilizzare a quello fine l'interruttore.
• Quando si mette la macchina in funzione occorre tenerla ben salute. La guida e la catena devono essere libero e non devono toccare il pezzo da lavorare.
• Duriente la lavoro, la macchina va tenuta ferma con entrambre le mani!
• Accertarsi che durante i lavori di segatura in prossimità del suo lo la sega non venga a fatto con il suo o con oggetti situati su diesso.
  Corpi estranei, quali chiodi, viti, pezzi metallici, sabbia ecc. provocano un logorio accelerato della spada e della catena della sega.
• Una catena non affilata più provocare surriscaldamento e danni al motore.
• Se per un certo periodo di tempo non si usa la macchina, riporla in modo tale da non mettere in pericolò nessuno. Estrarre la spina di alimentazione o rimuovere il cavo con la chiusura rapida alla macchina e applicare la protezione della spada.
• Per verificare la tensione della catena, per correggerla, per il montaggio della sega a catena sulla sega circolare a mano, per l'adattamento della sega DUO alla sega circolare e per l'eliminazione di disturbi è necessario staccare il gruppo motopropulsore alla rete! Estrarre la spina di alimentazione o rimuovere il cavo con la chiusura rapida alla macchina!
• Prima di ogni messa in funzione della macchina, occorre sempre accertarsi che la macchina, e in particolare la guida e la catena della sega, abbiano un funzionamento sicuro.
• Mantenere una posizione stabile durante il lavoro.
• Assicurarisi che durante il lavoro lessuno si trovi nel raggio d'azione della macchina!
• Durante il taglio di legno scheggiato occorre procedure con molta prudenza. Le schegge di legno possono essere trascinate alla catena accrescendo il rischio di lesioni!

Non e consentito usare cunei metallici.
- La nostra sega a catena, che non viene azionata con una tensione di sicurezza inferiore ai 42V , non delve essere conservata all'aperto o utilizzata in presenza di elevata umidità.
- Se il cavo di alimentazione viene tagliato, estrarre immediatamente la spina!
- I cavi di alimentazione danneggiati devono essere immediatamente sostituiti.Seguire ancche leindicazioni del manuale di servizio della sega circolare amano.

2+3

Montaggio dell'adattatore per sega a catena KSV 200:

Attenzione! Prima di iniziare qualsiasi lavoro di montaggio o manutenzione si deve staccare l'apparecchio alla rete di alimentazione! Staccare la spina o rimuovere il cavo di alimentazione con la chiusura rapida dal gruppo motopropulsore!

Regolare la tavola di lavoro sulla profondità di taglio minima e bloccare la leva di fissaggio. Bloccare l'albero motore della sega circolare a mano tipo 1400 HKS premendo il tasto d'arresto (19) e svitare la vite di serraggio (23) con la chiave per viti ad esagono cavo (13). Rimuoverve la rondella di spinta (21) e la rosetta (22). Ruotare all'indietro la protezione mobile (15) e bloccarla. Estrarre la lama della sega e rimuoverve la flangia (20). Dopro aver svitato ed estratto la vite ad esagono cavo (16), rimuoverve il cuneo di fenditura (12), il suo adattatore (17) e la rosetta.

Per i lavori successivi utilizzare guanti protettiv!

Togliere la protezione della catena dall'adattatore. Ruotare all'indietro la protezione mobile (15) sono all'arresto e bloccarla. Inserire dall'alto l'adattatore per sega a catena nella tavola di lavoro (v. fig.).

Ruotare il pignone conduittore (24) con la catena (3) sino a quando le superfici di trascinamento del pignone (x) e l'albero motore (y) non coincidono. A questo punto si vuo spingere essere fatica l'adattatore per sega a catena con il pignone conduittore sull'albero motore. Avvitare la vite di serraggio (23) con la rosetta (22), premere l'arresto dell'albero e stringere la vite di serraggio.

Ruotare all'indietro la davola di lavoro fino all'arresto e fissare la leva di bloccaggio.

Lo smontaggio dell'adattatore per sega a catena avviene in ordine inverso. L'estrazione del pignone conduzione dall'albero della sega più, in determinate circostanze, richiedere una certa forza.

Quando si rimonta la lama della sega circolare è assolutamente necessario accertarsi che la flangia (20), la rondella di spinta (21) e la rosetta (22) vengano applicate sull'albero motore nel giusto ordine. Fare attenzione al senso di rotazione della lama della sega circolare. Stringere la vite di serraggio.

Serraggio della catena della sega:

Allentare la vite di fissaggio (7), estrarre la spada dal pignone condutore (24), fino a quando la catena non aderisce tutti intorno alla spada e stringere di nuovo la vite di fissaggio.

Per un controllo, estrarre dalla scanalatura di guida la catena su un lato al centro della spada (senza grande sforzi). La distanza della catena alla spada deve essere di ca. 3 mm (v. fig.).

Controllare la tensione della catena a brevi intervalli regolari! Non tendere mai una catena bollente! Lasciar raffreddare la catena!

Periodo di rodaggio:

La durata utile della sega viene notevolmente prolongata, se si esgue un buon rodaggio della catena.

- Non far mai funzionare la catena alla olio!

• Regolare la tensione della catena (dopo aver estratto la spina di alimentazione).
• Far funzionare l'apparecchio al minimo per ca. 5 minuti.
• Estrarre la spina di alimentazione. Controllare la tensione della catena e, se necessario, tendere nuovamente la catena.
• Eseguire per ca. 30 minuti solamente tagli leggeri.

Provedere ad un'alimentazione sufficiente diolio, azionando il pulsante della pompa dell'olio ogni due tagli, in modo che venga pompatoolio nella scanalatura, in aggiunta alla lubrificazione forzata.

• Durante questo intervallo di tempo controllare di frequente la tensione della catena. Prima di tali controlling spagnere la macchina ed estrare la spinal
  -Solo allo scadere di questi 30 minuti si cui utilizzare la macchina per tagli pesanti e profondita di taglio maggiori.
  -La sollecitazione del pignone della catena è notevole.
• Se sui denti sono presenti evidenti trace d'assestamento (ca. 0,5 mm), occorre sostituire il pignone. Un pignone della catena assestatosi riduce la durata utile della catena.

Olio lubricante per catene:

Una sufficiente lubrificazione della catena è decisiva per la sua durata utile.

Non utilizzare mai olio vecchio - le impurità presenti nell'ollio si depositerebbero nei canali di lubrificazione, provocazione l'occlusione.

Si raccomanda l'impiego degli oli lubrificanti per catene reperibili en commercio, la cui consistenza sa specialmente adatta per l'impiego in seghe a catena.

-Smettere di segare, quando il livello dell'olio nel serbatoio e scopo alla indicazione di minimo (26).
- Pulire accuratamente il bacchettone di riempimento dell'olio prima di ogni nuovo riempimento. In quello modo si evita che i trucoli penetrate nel serbatoio, provocando intasamenti nell'alimentazione dell'olio.
- Non riempire il serbatoio或者其他 l'indicazione di massimo.
- Per riempire il serbatoio premere la manopola (2) della pompa dell'olio e ruotarla verso destra, fino a quando la freccia sulla manopola e quella sul serbatoio non coincidono. In quello modo la manopola rimane premuta e blocca l'alimentazione dell'olio.
- Aprire l'alimentazione dell'olio prima della messa in funzione! Ruotare la manopola (2) versuso sinistra fino a quando la freccia sulla manopola e quella sul serbatoio non coincidono e la manopola non si sblocca.

In esta posizione, l'olio fluisce permanentemente nella guida della catena,anche in stato di inattività.Vantaggio della lubrificazione permanente: l'attrito di avviamento della sega a catena è minore e la durata utile della catena viene prolongata.

Chiudere il serbatoio in caso di inattività della macchina (salvaguardia ambientale!). Assicurarsi che non penetrolo nel terreno. L'olio più notevolmente inquinare e pregiudicare l'acqua sottorranea!

• Non dimenticare mai di aprir le serbatoio prima di建立起 a segare! NON SEGARE MAI SENZA OLIO!

• Se, con l'allimentazione dell'Olio aperta, viene premuta e poi rilasciate la manopola della pompa, viene pompato olio nella scanalatura, in aggiunta alla lubrificazione forzata.
  Servirsi di questa lubrificazione supplementare:

• prima di tagli grandi,

• quando I'alimentazione dell'olio e otturata e il serbatoio dell'olio non si svuota,
• prima di agli terzo taglio quando si sega legna da ardere.

Dopo aver segato interrottamente per ca. 30 minuti, il livello dell'olio nel serbatoio della sega dovrebbe aver raggiunto il MINIMO.

Se"This non avviene, I'apertura per l'uscita dell'olio nella rotaia di guida e otturata da trucioli. Di norma, si puo eliminare o'occlusione pompando energicamente alcune volte.

Se esta procedura non resolves il problema, occorre smontare la spada e pulire la canalatura di guida e il foro di lubrificazione (non usare oggetti duri). Prima di rimosmare la macchina, aprire il serbatoio dell'olio e verificare se l'olio fuoriese. In caso contrario, si prega di inviare al nostro Servizio Assistenza l'adattatore per sega a catena per l'éliminazione del disturbo.

Un buon funzionamento dell'alimentazione dell'olio è il primo presupposto per un esercizio esente da inconvenienti e una lunga durata utile. NON SEGARE MAI SENZA OLIO!

4

Cambio della catena:

La catena della sega va toccata solamente con i guantil Estrarre la spina di alimentazione o il cavo con la chiusura rapida dal gruppo motopropulsare!

Il modo migliorie di procedere è il seguente:

bloccare l'alimentazione dell'ollo, allentare la vite di serraggio (23) e svitarla. Allentare la vite di fissaggio (7), svitarla e togliere la flangia di serraggio (25). Spingere la guida della sega con la catena verso il pignone conduttore (24) sino a poter allontanare la catena dal pignone. A quello punto si possono estrarre la guida della sega e la catena fra lo schermo di protezione e il pignone conduttore.

• Controllare la presenza di eventuali danni e tracce d'usura sulla catena e la guida della sega.

• Non collocare mai una catena nuova su una guida consumata.

Quando si monta una catena nuova sulla guida si deve prestare attenzione al suo senso di marcia. Come indica il symbolo sullo schermo di protezione, i coltelli devono essere rivolti nel senso di marcia,indicato da una frezza sullo schermo di protezione.

Applicare la catena sulla guida della sega in modo che vi poggi sopra tutte intorno, formando un'ansa nella zona dell'estremita intagliata della spada.

Inflaré dal basso nell'apparecchio la guida con la catena e collocare l'ansa della catena sul pignone conduttore. Accertarsi che i denti del pignone conduttore facciano presa in modo corretto nella catena.

Allineare la scanalatura della guida della sega rispetto alla guida dell'alloggiamento e tener ferma la spada in questa posizione. Inserire la flangia di serraggio (25) - i quattro naselli devono essere rivolti verso il basso - nella scanalatura di guida della spada, avvitare la vite di fissaggio (7) e stringeria leggermente a mano.

Ora si più riavvitare e stringere ancèle vite di serraggio (23). Accertarsi che la rosetta (21) sa inserta.

Impostare ora la corretta tensione della catena (come descritto in precedenza) e serrare la vite di fissaggio (7) con la chiave per viṭi ad esagono cavo.

Eseguire il rodaggio di agli catena nuova come descritto in precedenza!

Si raccomanda di invertire di tanto in tanto la guida della sega. In quello modo l'usura della guida è uniforme eanche la catena viene protetta da un'usura precoce.

Prestare attenzione al senso di marcia della catena in fase di montaggio!

Grazia alla forma del cuneo di fenditur (5) il rischio di contracolpi è praticamente escluso.

La sega DUO è protetta in modo ottimale da contraccolpi grazie al cuneo di fenditura con protezione della punta. Non smontare quandi mai il cuneo di fenditura (5). In caso contrario, ci si espone a seri pericoli!

I coltelli della catena possiedono limitatori di profundità avanzati, che contribuiscono a ridurre il pericolò di contraccolpi.

Provedere a mantenere una posizione stabile, condurre la sega solamente con entrambé le mani, fare attenzione a Maintainere pulita l'area di lavoro e osservare le nostre indicazioni per la sicurezza!

Indicazioni relative al lavoro:

• Appoggiare sempre la tavola di lavoro sul pezzo.

• Accendere sempre la macchina prima che la catena tocchi il pezzo.

• Portarsi lentamente sul pezzo e segare esercitando sostanto una leggera pressione. La catena delve, per casi dire, lavorare da sola. Non delve verificarsi un rallentamento sostanziale (udible) della catena.

Ogni coltello ha un cosidetto limitatore di profondità, il che significa che il coltello non solleva trucoli gliandi, neppure quando la pressione esercitata è magiore. In tal caso si ottiene addirittura l'effetto opposto a quello desiderato: si sega «più lentamente», poicha l'attrito fra guida della sega, catena e legno aumenta, nelle la velocità e la potenzialità di truciolabilità diminuisocono.

-Dopo operazioni di segatura lunghe e difficulti occorre far funzionare per breve tempo la sega al minimo sono sollecitationi (effetto di raffreddamento).

Cura e manutenzione:

Prima di agli operazione di segatura si deve sottoporre la sega a catena ad unCONTROL:

-La lubrificazione della catena funziona? Quito è particarlemente importante, se la sega non è stata utilizzata per un lungo periodo di tempo.

-La tensione della catena e corretta?

• La quida della sega è consumata o danneggiata?

• Il pignone della catena presenta giorn evidenti tracce di usura?

• Il cavo di alimentazione del gruppo motopropulsore è danneggiato?

I cavi di alimentazione danneggiati devono essere immediamente sostituiti!

In caso di necessità eseguire i seguenti lavori di manutenzione:

• Pulire il serbatoio dell'olio della catena (per la pulizia si cui potu utilizzare alcool denaturato, ma in nessun caso solvente nitrocellulosico, benzina, tricloroetilene, ammoniaica o similii prodotti chimici aggressivi).

Evitare flamme libre!

• Affilare la catena (se la sega richiede una pressione maggiore o vengono asportati solamente trucioni in quantità o dimensioni ridotte, significa che la catena non è più affiliata). Attenersi alle struzioni del manuale di servizio accluso agli apparecchi di affilatura.

Sostiluite la catena (se i danni non possono essere eliminati limandola).

-Pulire la guida della sega ( quando la lubricazione della catena non avviene).

• Invertire la guida della sega (dopogni sostituzione della catena o dopo anni sua riaffilatura).

• Sostituire la guida della sega (se la scanalatura di guida è danneggiata o consumata e la catena della sega ha un gioco lateraleccessivo).

• Sostituire il pignon della catena (se presenta eccessive trace de sua).

• Stringere le viti accessibili.

Informazioni sui rumori e le vibrazioni (KSV 200 con gruppo motopropulsore 1400 HKS)

Valori misurati conformamente alla norma EN 50144.

Livello di pressione acustica: 87^+3 dB (A)

Livello di potenza acustica: 100^+3 dB (A)

Valore di emissione riferito al posto di lavoro: 90^+3 dB (A)

Per gli utilizzatori è richiesta l'adozione di misure protet-tive.

L'accelerazione rilevata è tiplicamente inferiore a 2,5m / s^2

Pezzi di ricambio:

La catena di ricambio tipo 91 S - 36 E, 3/8'' con 36 maglie di trasmissione è compresa nella sua offerta di accessori e più essere ordinata con il nr. di ordine 98017301.

Tutti gli altri pezzi di ricambio sono comprese nella lista dei pezzi di ricambio e vano ordinati presso il nostro Servizio Assistenza techniqueindicando rispectivo numero d'ordine.

Con riserva di modifiche utili al progresso tecnico.

Espanol

1

CE Dichiarazione di conformità Assumendone la piena responsabilita, dichiariamo che il dato è proconformale seguenti normative ed ai relativi documenti: vedere sotto

1. Questo utensile elettrico è stato prodotto con la massima precisione ed è soggetto di fabbrica a rigorosi controllingI della qualità.
2. É perciò garantita la rimozione gratuite di difetti di fabbricazione o di materiale che si presentano entro 24 anni a partire alla data di vendita all'utente. Ci riserviamo di riparare le parti difettose oppure di sostiturile con parti nuove. Le parti sostituite divertano di notre proprieta.
3. L'impiego oppure il trattamento non appropriato e l'apertura dell'appareccio da parte di centri per la riparazione non autorizzati comportano la scadenza della garanzia. Le parti soggette ad usura sono escluse delle prestazioni di garanzia
4. La garanzia può essere riconosciuti solo in caso di immediata segalazione del difetto (anche per anni di trasporto). La durata della garanzia non viene prolongata della durata dell'eventuale riparazione.
5. In caso di disturbi preghiamo di spedire l'appareccchio alla fabbrica o ad un Centro Assistenza autorizzato, insieme alla schedà di garanzia compilata e una breve descrizione del dibetto.
6. Gli obblighi di garanzia da moi assunti escludono completamete ulteriore pretese - in particolare il diritto di convertibilità, riduzione del prezzo o risarcimento danni -.
7. L'acquirente peut comunique a propria scelta avvalersi del diritto di riduzione (diminuzione del prezzo d'acquisto) oppure di convertibilità (annullamento del contratto di vendita), nel caso in cui l'azienda non fosse in grado di eliminare il difetto eventually insorto entro un intervallo di tempo ragionevole.
8. Non sono esclusi i diritti al risarcimento danni per i casi contemplati dal §§ 463, 480 par. 2, 635 BGB, riguardanti la mancanza di caratteristica assicurate.
9. Le disposizioni cite nei punti 7 e 8 sono valide solo per il territorio della Repubblica Federale Tedesca.
