MODE D'EMPLOI 650 SPS KRESS
Mode d'emploi original "Scie sauteuse"
Couper le bois ; a_h :
m/s² 9,5

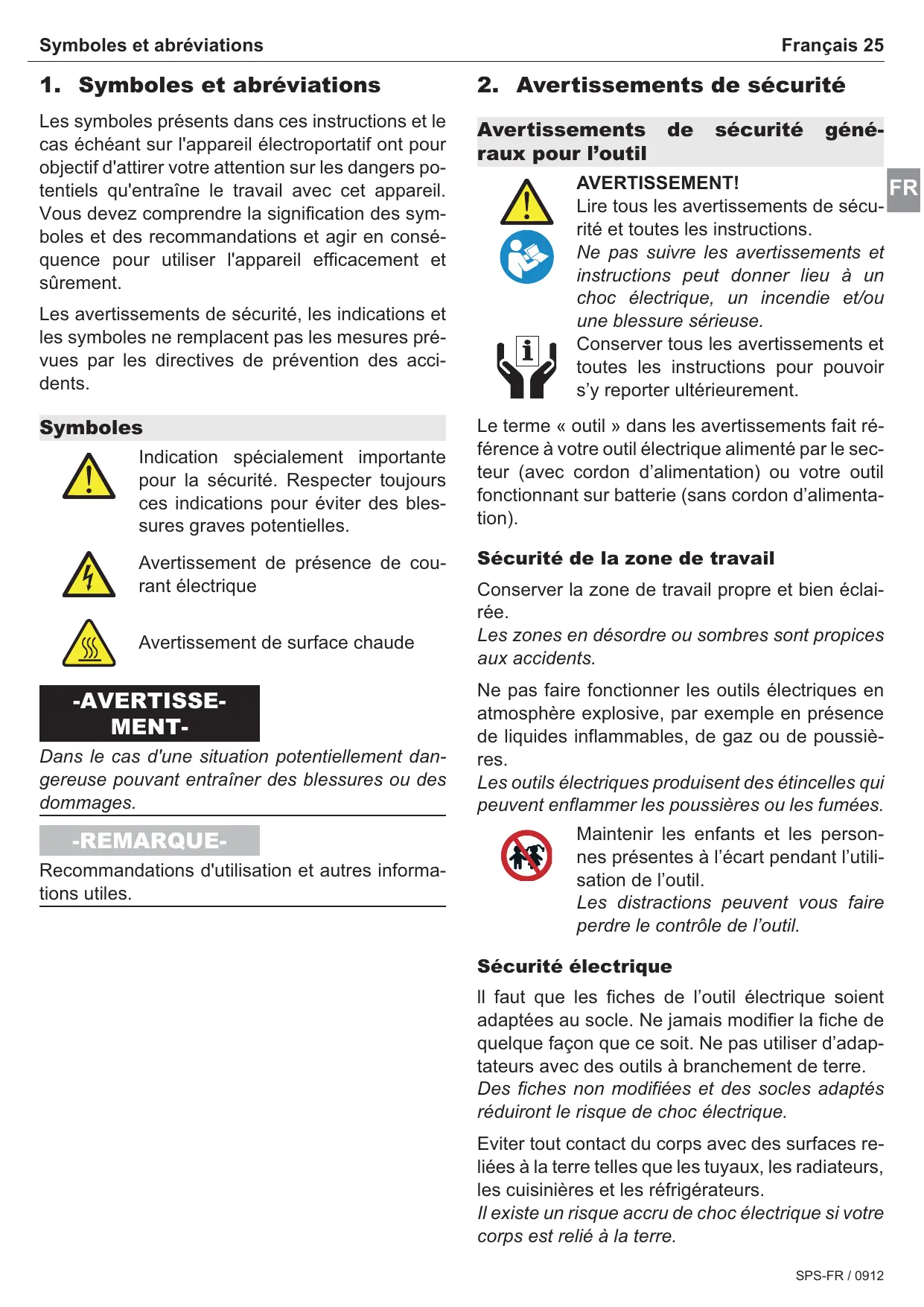

1. Symboles et abréviations
Les symboles présents dans ces instructions et, le cas échéant, sur l'appareil electroportatif ont pour objectif d'attirer votre attention sur les dangers potentiels qu'entraîne le travail avec cet appareil. Vous devez comprendre la signification des symboles et des recommandations et agir en conséquence pour utiliser l'appareil efficacement et suturement.
Les avertissements de sécurité, les indications et les symboles ne remplacent pas les mesures prévues par les directives de prévention des accidents.
Symboles
Indication spécialement importante pour la sécurité. Respecter toujours ces indications pour éviter des blessures graves potentielles.
Avertissement de présence de courant électrique
Avertissement de surface chaude
Avertissement
Dans le cas d'une situation potentiellement dangereuse pouvant entraîner des blessures ou des dommages.
Recommandations d'utilisation et autres informations utiles.
Avertissement!
Lire tous les avertissements de sécurité et toutes les instructions.
Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).
Sécurité de la zone de travail
Conserver la zone de travail propre et bien éclairée.
Les zones en désordre ou sombres sont propices aux accidents.
Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières.
Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil.
Les distractions peuvent vous faire perdre le contrôle de l'outil.
Sécurité électrique
Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de chaque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre.
Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.
Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs.
Il existe un risque accru de choc électrique si votre corps est relié à la terre.
Ne pas exposer les outils à la pluie ou à des conditions humides.
La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.
Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique.
Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure.
L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD).
L'usage d'un RCD réduit le risque de choc électrique.
Sécurité des personnes
Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments.
Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.
Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux.
Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marché est source d'accidents.
Retirer toute clé de réglage avant de mettre l'outil en marche.
Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment.
Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement.
Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
Si des dispositifs sont fournis pour le raccordement des équipements pour l'Extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés.
Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
Utilisation et entretien de l'outil
Ne pas forcer l'outil. Utiliser l'outil adapté à votre application.
L'outil adapté réalisera le travail de manière plus sûre au régime pour lequel il a été construit.
Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa.
Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil.
De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les instructions générales de le faire fonctionner.
Les outils sont dangereux entre les mains d'utilisateurs novices.
Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage.
des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser.
De nombreux accidents sont dus à des outils electroportatifs mal entretenus. Correction : De nombreux accidents sont dus à des outils electroportatifs mal entretenus.
Garder affûtés et propres les outils permettant de couper.
Des outils destinés à couper correctement entreposés avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.
Service
Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques.
Cela assurera que la sécurité de l'outil est maintenue.
Instructions de sécurité spécifiques à l'appareil
Garder les mains à distance de la zone de sciage. Ne pas passer les mains sous la pièce à travailler. Lors d'un contact avec la lame de scie, il y a risque de blessures.
Ne guider l'outil électroportatif contre la pièce à travailler que quand l'appareil est en marche.
Sinon, il y a risque d'un contrecoup, au cas où l'outil se coince dans la pièce.
Veiller à ce que la plaque de base repose bien sur le matériel lors du sciage.
Une lame de scie coincée peut casser ou entraîner un contre-coup.
Une fois l'opération terminée, arrêtez l'outil electroportatif et ne retirez la lame de scie du tracé que lorsqu'elle est complètement à l'arrêt.
Ainsi, un contrecoup est empêché et l'outil electroportatif peut être déposé de manière sûre.
N'utiliser que des lames de scie en parfait état.
Les lames de scie déformées ou émoussées peuvent se casser ou causer un contreoup.
Une fois l'appareil arrêté, ne pas freiner la lame de scie en exerçant une pression latérale.
La lame de scie peut être endommagée, se casser ou causer un contre-coup.
Utiliser des détecteurs appropriés, afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales.
Un contact avec des lignes électriques peut provoquer un incendie ou un choc électrique. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels et peut provoquer un choc électrique.
Tenir l'outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble.
Le contact de l'accessoire coupant avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.
Bloquer la pièce à travailler.
Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que tenue dans les mains.
Ne pas travailler de matériaux contenant de l'amianté.
L'amiant est considéré comme étant cancérigène.
Prendre des mesures de sécurité, lorsque des poussières nuisibles à la santé, inflammables ou explosives peuvent être générées lors du travail.
Par exemple : certaines poussières sont considérées comme étant cancérigènes. Porter un masque anti-poussières et utiliser un dispositif d'aspiration de poussières/de copeaux s'il est possible de raccorder un tel dispositif.
Avant de déposer l'outil électroportatif, attendre que celui-ci soit complètement à l'arrêt.
L'outil risque de se coincer, ce qui entraîne une perte de contrôle de l'appareil électroportatif.
Les outils dont vous ne vous servez pas doivent être conservés à l'abri de l'humidité, dans des locaux auxquels les enfants n'ont pas accès !
Tenir propre la place de travail.
Les mélanges de matières sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables.
Ne jamais utiliser un outil électroportatif dont le cable est endommagé. Ne pas toucher à un cable endommagé et retirer la fiche du cable d'alimentation de la prise du courant, au cas où le cable serait endommagé lors du travail.
Un câble endommagé augmente le risque d'un choc électrique.
Risques résiduels. Bien que cette fiche annexe et les notices d'utilisation relatives à nos outils électriques fournissent des consignes de sécurité détaillées pour une utilisation sûre de nos outils électriques, l'utilisation de chacun des outils comporte malgré tout certains risques résiduels, qu'il est impossible d'éliminer complètement par des dispositifs de sécurité. Veuillez donc toujours manipuler ces outils électriques avec la prudence requise!
3. Description de l'appareil
Avant utilisation, nous vous recommandons de lire toutes les instructions de sécurité et toutes les recommendations.
Le non-respect des instructions de sécurité et des recommandations indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures.
Déplier le volet sur lequel l'appareil est représenté de manière graphique. Laisser le volet déplié pendant la lecture de la présente notice d'utilisation.
Composants de l'appareil
1 Interrupteur marche-arrêt 2 Molette de réglage électronique 3 Couvercle de protection 4 Butée parallèle 5 Fixation du plateau de sciage (accessoire) 6 Levier tendeur 7 Bouton de réglage de course de mouvement pendulaire 8 Lame de scie 9 Tubulure d'aspiration 35mm 10 Levier d'arrêt 11 Module de câble secteur 12 Touche de verrouillage 13 Protection contre le déchirement des fibres (matières synthétiques) 14 Patin de guidage 15 Protection contre le déchirement des fibres (acier) 16 Capot en PVC (surface de prise isolée) 17 Poignée (surface de prise isolée)
Éléments compris dans la livraison
Voir emballage
Restrictions d'utilisation
L'appareil est inconçu pour effectuer, sur un support rigide, des découpages et coupes dans le bois, les matières plastiques, le métal, le caoutchouc et les plaques en céramique. Il est approprié pour des coupes droites et curvilignes avec des angles d'onglet jusqu'à. Respecter les commandements d'utilisation des lames de scie.
Recommandations à l'utilisateur
L'appareil ne doit être utilisé, entretenu et maintenu en état de fonctionnement que par des personnes formées et autorisées. Ces personnes doivent avoir été spécialement informées des dangers spécifiques à l'utilisation de l'appareil.
Caractéristiques techniques
| Scie sauteuse | 650 SPS | |
| Tension nominale | V~ | 230 |
| Puissance absorbée | Watt | 650 |
| Puissance débitée | Watt | 340 |
| Marché à vide-cycles n0 | min-1 | 3200 |
| Amplitude de mouvement pendulaire | min-1 | 500...3200 |
| Course | mm | 19 |
| Profondeur de coupe max. dans le bois | mm | 110 |
| Profondeur de coupe max. | l'accier (non-allié) mm | 6 |
| métal léger mm | 16 | |
| Coupes en biais | ° | 45 |
| Poids | kg | 2,3 |
| Votre apparéil jouit d'une double isolation, selon la norme EN 60745 ; la mise à la terre n'est de ce fait pas nécessaire. | ||
L'appareil est antiparasité selon la norme EN 55014-1 et respecte la norme d'émission électromagnétique EN 55014-2.
Valeurs sonores
Valeurs de mesure obtenues conformément à la norme européenne EN 60 745.
Les mesures réelles (A) des niveaux sonores de l'appareil sont :
niveau de pression acoustique (L_pA) 84 dB (A) niveau d'intensité acoustique (L_wA) 95 dB (A)
de mesure K = 3 dB
Lors de travaux, le niveau sonore peut dépasser 85 dB(A).
Porter une protection acoustique.
Vibrations
Valeur d'émission d'oscillation triaxiale calculée selon la norme EN 60745.
650 SPS
Scie sauteuse
| Sciage de bois; ah: m/s2 9,5 Incertitude de mesure K m/s2 1,6 | |
| Sciage de tôle métallique; ah: m/s2 9,3 Incertitude de mesure K m/s2 1,6 |
L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée suivant les méthodes de mesure normées par l'EN 60745 et peut être utilisée pour une comparaison d'appareils.
L'amplitude d'oscillation change en fonction de l'utilisation de l'appareil electroportatif et peut, dans certains cas, être supérieure à la valeur indiquée dans ces instructions d'utilisation. La sollicitation vibratoire pourrait être sous-estimée si l'appareil electroportatif est régulièrement utilisé d'une telle manière.
Remarque : pour une estimation précise de la sollicitation vibratoire pendant un certain temps d'utilisation, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l'appareil est éteint ou en fonctionnement, mais pas vraiment utilisé.
Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.
4. Utilisation
Toujours extraire la fiche du cordon d'alimentation modulaire hors de la prise électrique avant d'entreprendre une quelconque intervention sur l'appareil lui-même.
Mise en service
Tenir compte de la tension du secteur!
Vérifier avant la mise en marche si la tension et la fréquence d'alimentation en électricité indiquées sur la plaque signalétique correspondent à celle du réseau électrique utilisé.
Raccorder le module du câble réseau
Utilisation d'une rallonge : n'utiliser que des rallonges autorisées pour le type de travail prévu et dont la section de cable est suffisante. Dans le cas contraire, peuvent se produire des pertes de puissance ainsi qu'une surchauffe du cable. Remplacer les rallonges endommagées.
Câble d'alimentation
Si le cordon d'alimentation est endommagé pendant un travail, enlever immédiatement la fiche du cordon d'alimentation de la prise électrique.
Module du câble d'alimentation
Cable d'alimentation avec fermeture rapide sous licence.
Raccorder le module du câble d'alimentation 12 à la poignée. La prise doit s'intégrer.
Utiliser le module du cable d'alimentation 12 uniquement pour les appareils électroportatifs Kress. Ne pas essayer d'utiliser d'autres appareils avec ce module.
Ne pas utiliser de module de câble endommagé. Il devra être immédiatement remplacé par un module Kress neuf.
Appuyer sur les deux touches de verrouillage 13 et retirer le module de cable d'alimentation 12 de la poignée.
N'utiliser que des modules de câble d'alimentation originaux de Kress et au moins une gaine lourde en caoutchouc (H07 RN-F).
Mise en marche/arrêt
Attention! Avant de mettre en marche la scie sauteuse, le capot de protection contre la poussière 3 situé devant le coussinet doit être abaissé à nouveau jusqu'à la table de sciage 4.
Pousser le commutateur Marche/Arrêt 1 vers l'avant pour mettre en marche l'appareil. Un appui sur l'arête avant basculée du commutateur Marche/Arrêt 1 permet de faire revenir ce dernier en position Arrêt.
Protection contre un démarrage intempestif
La protection contre un démarrage intempestif évite le démarrage incontrôlé de l'outil electroportatif après une interruption de l'alimentation en courant.
Afin de remettre l'appareil en service, mettre l'interrupteur Marche/Arrêt 1 en position d'arrêt.
arrêt et mettre l'outil électroportatif de nouveau en marche.
Réglage de la course du mouvement pendulaire
Le passage de la position 0 à la position 3 s'effectue au moyen du bouton de réglage de la course du mouvement pendulaire 7 (bouton tournant). Le marquage indique le réglage souhaité.
Recommandation réglage:
Pos. 0 pour verre, céramique, acier doux, métal lourd non-ferreux, aluminium et matières plastiques à moulage par compression Pos. 1 pour matières plastiques Pos. 2 pour contreplaqué Pos. 3 pour bois dur, bois mou et plaques de serrage
Il est à signaler que les valeurs données sont indicatives; elles peuvent varier selon la grosseur, la durée, le sens des fibres du matériel au sein que selon l'état de la lame de la scie.
Le degré du mouvement pendulaire optimal pour chaque utilisation peut être déterminé par des essais pratiques. Les recommandations suivantes s'appliquent:
Plus le tracé doit être fin et précis, plus le degré du mouvement pendulaire doit être petit ou, le cas échéant, le mouvement pendulaire doit même être arrêté. Pour travailler des matériaux fins (par ex. des tôles), arrêtez le mouvement pendulaire. Appliquez un petit degré de mouvement pendulaire pour travailler des matériaux durs (par ex. l'acier). Dans des matériaux tendres et dans les coupes en bois en direction de la fibre, il est possible de travailler en appliquant un mouvement pendulaire maximal.
Coupe d'onglets jusqu'à
Faire basculer le levier d'arrêt 10 vers l'avant à un angle de pour débloquer la table de sciage 4. Il est alors possible de déplacer la table de sciage 4 vers l'arrière (en direction des tubulures d'aspiration) et de l'incliner dans la position souhaitée. Faire basculer le levier d'arrêt 10 vers l'arrière pour bloquer la table de sciage 4 dans la position souhaitée.
Si un léger resserrage est nécessaire, faire de nouveau basculer le levier d'arrêt 10 vers l'avant, et tourner la roue de serrage vers la droite pour la desserrer. Faire ensuit .
Il est possible de verrouiller la table de sciage 4 dans les positions inclinées, et.
Réglage pour coupes à angles droits en position (lame de la scie en position verticale)
Faire basculer le levier d'arrêt 10 vers l'avant à un angle de pour placer la table de sciage 4 en position inclinée. Il est alors possible de déverrouiller la table de sciage 4 de sa position de blocage, de la faire basculer en position puis de l'enclencher à nouveau dans la position souhaitée.
Si un léger resserrage est nécessaire, faire de nouveau basculer le levier d'arrêt 10 vers l'avant, et tourner la roue de serrage vers la droite pour la desserrer. Faire ensuite basculer le levier d'arrêt 10 vers l'arrière pour bloquer la table de sciage 4.
Patin de guidage
Afin d'éviter les traces de rayure sur la surface de la pièce à usiner, il est possible de monter un patin de guidage 14 de l'avant sur la table de sciage 4.
Dispositif de protection contre la fragmentation des copeaux
En fonction de l'utilisation, il est possible de régler l'un ou l'autre de ces dispositifs de protection contre la fragmentation des copeaux:
Pour la table de sciage 4
La pièce en matière synthétique 13 est pressée par le bas dans l'ouverture de scie de la table de sciage 4 (bouchon à déclic)
Pour le patin de guidage 14
Le patin de guidage 14 est monté sur la partie avant de la table de sciage 4 avec la pièce de métal 15 insérée par l'avant dans l'ouverture de scie.
Lors du sciage, les fibres de bois sont alors pressées contre le dispositif de protection contre la fragmentation des copeaux 13 ou 15, ceci afin d'empêcher toute fissure.
Le domaine d'application est limité aux coupes à angle droit (90^).
Dispositif d'aspiration
La fiche de la tubulure d'aspiration 9 est située à l'arrière sur la table de sciage 4. La scie sauteuse est équipée d'un raccord pour aspirateur d'utilisation courante.
Afin de laisser libre le point de coupe des copeaux, introduisez le tuyau flexible d'aspiration dans l'orifice de la tubulure.
Électronique numérique
Le nombre de courses peut être réglé progressivement de 500 jusqu'au nombre maximal de courses de 3200/min. et adapté aux exigences des différents matériaux. Sous charge, l'électronique numérique assure la demande accrue de puissance. Le réglage se fait au moyen de la molette de réglage 2 se trouvant avant sur la poignée.
Plage de réglage:
Position 1 nombre de courses min. environ 500 cycles/min
Position 6 nombre de courses max. environ 3200 cycles/min
L'électronique numérique est équipée d'une protection de redémarrage (pas de redémarrage accidentel, par ex. après une panne de courant ou après que la fiche a été tirée de la prise), ceci par souci de sécurité. Il faut redémarrer volontairement l'appareil.
Le moteur peut s'échauffer en cas de forte charge continue et de vitesse de rotation faible.
Changement d'outil
Retirer la fiche de la prise de courant avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil.
Cette mesure de précaution empêche une mise en fonctionnement par mégarde.
Mettre des gants de protection lors du changement d'outil.
L'outil peut chauffer de manière importante lors de travaux de longue durée. En outre, ne pas oublier que les bords tranchants de l'outil peuvent s'avérer très coupants.
Tension et détente des lames de la scie
Le système de tension présente l'avantage de pouvoir changer les lames de la scie sans avoir recours à un outil.
Le couvercle de protection 3 est d'abord poussé vers le haut. La rotation du levier tendeur 6 permet d'ouvrir le système de tension rapide et d'insérer la lame de la scie 8. Ce faisant, veillez à ce qu'elle soit poussée vers l'arête jusqu'à la butée.
Le relâchement du levier tendeur 6 et une pression consécutive exercée dans le sens du taquet permettent de la fixer automatiquement ; le levier tendeur 6 revient alors en position de sortie.
Lors de la détente, la lame de la scie 8 est libérée de la fixation par rotation du levier tendeur 6. Le rouleau d'appui, dont le rôle est de prévenir les déviations de la lame de la scie et de veiller à la détente du système mécanique (taquet), fournit automatiquement l'angle de tension comme butée. Ceci ne vaut évidemment que lors de l'utilisation de nos lames de scies d'origine.

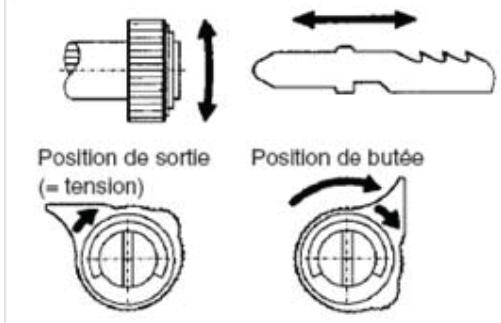

Avertissement
Pousser la scie sauteuse contre la pointe de la lame sur la plaque de bois jusqu'à ce que le levier tendeur 6 revienne en position de sortie.
Ce n'est qu'à partir de ce moment que la lame de scie 8 est tendue correctement et que le couvercle de protection 3 peut être fermé.
Contrôler si la lame de scie est bien serrée.
Une lame de scie qui n'est pas bien serrée peut tomber et risque de vous blesser.
Tension de la lame
Tournez le levier tendeur 6 jusqu'à la butée et maintenez-le. Introduisez la lame de la scie 8 jusqu'à la butée. Relâchez le levier tendeur 6.
Détente de la lame de scie
Tourner le levier tendeur 6 jusqu'à la butée et l'y maintenir. Retirer la lame de scie 8.
Ne pas pousser vers l'arrière le levier tendeur tourné, ici rendrait l'enlèvement de la lame de scie plus difficile.
Travaux avec la scie sauteuse pendulaire
Au cours du sciage, veillez à ce que la semelle porte bien sur la pièce à usiner. La scie sauteuse se guide alors facilement d'une main. Afin d'obtenir une coupe propre et un rendement optimal, veillez à ajuster la course du mouvement pendulaire et à régler l'avance en fonction du matériel (par exemple, réglage de la course du mouvement pendulaire à 0 et avance lente pour le sciage des métaux).
Un souffleur incorporé chasse la sciure et permet de suivre très exactement le tracé choisi.
Pour le sciage des métaux, il convient d'appliquer un peu d'huile sur la ligne de coupe. Il est recommandé de serrer les pièces en tôle sur un support suffisamment rigide (plaque en copeaux pressés ou en contreplaqué). Ceci empêche dans une large mesure que la tôle ne fasse ressort.
Présélection du nombre des courses
Pour les appareils équipés d'une molette de réglage 2, celle-ci permet de régler la vitesse de rotation en fonction de l'utilisation 2 prévue.
Sous charge, l'électronique numérique assure la demande accrue de puissance.
1-2 : Nombre de courses réduit 3-4 : Nombre de courses moyen 5-6 : Nombre de courses élevé
Le réglage optimal du cycle doit être déterminé en faisant quelques essais au début des travaux de sciage, puisque plusieurs facteurs tels que le matériel, l'épaisseur, l'état de la lame de la scie, peuvent influencer le résultat de l'opération.
Cycle faible pour scier verre, céramique, métal.
Cycle moyen pour scier matières plastiques, matières plastiques à moulage par compression, contreplaqué.
Cycle élevé pour travailler bois dur, boisouple et plaques de serrage.
En cas de travaux assez longs avec un petit nombre de courses, l'outil electroportatif risque de chauffer fortement. Sortir la lame de scie et faire travailler l'outil electroportatif aux nombre de courses maximal pendant une durée de 3 minutes environ afin de le laisser refroidir.
Sciage de métal
Lors du sciage de métal, appliquer un lubrifiant ou un refroidissement le long du tracé de coupe.
Il est recommandé de serrer les pièces en tôle sur un support suffisamment rigide (panneau de particules ou de contre-plaqué). Ceci empêche dans une large mesure que les pièces ne fassent ressort.
Découpage/ajourage
Effectuer un ajourage consiste à percer un trou pour y faire passer la lame de scie et l'y amorcer.
Il est également possible de plonger la lame directement dans le matériel à scier (uniquement pour l'usinage du bois), mais cette méthode ne doit être pratiquée que par une personne bien exercée. Le cas échéant, le moteur étant déjà en marche, présentez la scie sauteuse sous un angle de 55 - 60° en appliquant le bord avant de la semelle sur la pièce à usiner, puis basculez lentement et prudiquement vers le bas.
Faites attention en début d'opération : en cas de présentation incorrecte de la scie sauteuse ou de plongée trop rapide, des accoups et des sollicitations brusques peuvent casser les lames de scie. Effectuez toujours la plongée, la lame étant à sa vitesse maximale.
Choix de la lame de scie
Il convient d'utiliser exclusivement les lames de scie Kress d'origine, décrites dans la notice d'utilisation, ou une lame d'une épaisseur max. de 1,5 mm conforme au dessin coté suivant. Ce n'est qu'ainsi que la fixation correcte de la lame de scie sera assurée et que le risque d'accidents provoqués par le détachement des lames de scie sauteuse sera exclu, et ce, dans une large mesure!
La lame de scie ne devrait pas être plus longue que nécessaire pour la coupe prévue.
Pour scier des courbes serrées, utiliser des lames de scie fines.
Butée parallèle (accessoire)
Pour des coupes parallèles, il convient d'utiliser la butée parallèle 5 avec graduation, afin d'obtenir un résultat de coupe impeccable.
Introduisez la butée parallele 5 par la tôle à griffes dans le support de la semelle, latéralement, ajustez-la d'après la graduation, puis immobilisez-la à l'aide de la vis à oreilles.
Outil pour découverte circulaire
Pour un découpage circulaire, un outil spécial avec graduation est disponible (montage identique à celui de la butée parallèle). La broche filetée du bouton permet un réajustage si l'on désire une plus grande profondeur d'enfoncement ou si la pointe de la broche filetée a été réaffûtée. Veillez à ce que le contre-écrou soit toujours fermement serré.
Accessoires spéciaux
Ne pas utiliser les accessoires de tiers car ils n'ont pas été contrôlés par KRESS.
Leur utilisation peut être dangereuse.
Pour éviter les blessures et les dommages, utiliser uniquement les pièces accessoires recommandées par KRESS.
Maintenance et nettoyage
Toujours extraire la fiche du cordon d'alimentation modulaire hors de la prise électrique avant d'entreprendre une quelconque intervention sur l'appareil lui-même.
Faire toujours en sorte que l'appareil électroportatif et les fentes d'aération soient toujours propres. Essuyer régulièrement les pièces en matière plastique accessibles de l'extérieur avec un chiffon humide mais non imbibé de produit de nettoyage. Maintenir la fixation toujours propre. Le galet mobile de la lame de scie doit recevoir de temps en temps une goutte d'huile.
En cas de conditions d'utilisation extrêmes, il est possible, lorsqu'on travaille des métaux, que des poussières conductrices se déposent à l'intérieur de l'outil électroportatif. La double isolation de l'outil électroportatif peut ainsi être endommagée. Dans ces cas-là, il est recommandé d'utiliser un dispositif d'aspiration stationnaire, de souffler souvent dans les ouïes de ventilation et de monter un disjoncteur différentiel (F1).
Changer les balais
Faire procéder au remplacement des balais de charbon usés par le service après-vente/agréé.
Service
Après avoir exploité la machine de manière intensive pendant une longue période, la confier à un centre de service agréé Kress afin qu'elle soit inspectée sérieusement et complètement nettoyée.
Les coordonnées des centres de service correspondants sont contenues dans le document joint « SERVICE ». Elles se trouvent également sur notre site Internet www.kress-elektrik.de.
Pièces de rechange/schema éclaté
Les schémas éclatés et la liste des pièces de re-change se trouvent sur notre page d'accueil http://spareparts.kress-elektrik.de.
Instructions de protection de l'environnement
Récupération des matières premières. Les appareils, comme d'ailleurs leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Nos pièces plastiques ont été marquées en vue d'un recyclage sélectif des différents matériaux.
Pour les pays européens uniquement. Ne pas mettre au rebut les appareils électriques avec les ordures ménagères!
Conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils ÉLECTRIQUES doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
Garantie
- Cet appareil électroportatif a été soigneusement vérifié, testé et a été soumis à un contrôle de qualité rigoureux.
- Nous garantissons la résolution gratuite des problèmes de fonctionnement de l'appareil électroportatif dus à un défaut et se produit dans une période de 24 mois à partir de la date d'achat par l'utilisateur final. Ce défaut peut être un défaut du matériel ou de fabrication. Dans certains pays, des règlements spécifiques de garantie s'appliquent. Nous nous réservons le droit de réparer des pièces défectueuses ou de les remplacer par des pièces neuves. Les pièces échangées deviennent notre propriété.
- Toute utilisation ou maniement non conformes aux prescriptions, ainsi que l'ouverture de l'appareil par du personnel non agréé entraîne l'annulation de la garantie. La garantie n'inclut pas les éléments suivants : dommages mécaniques par choc etc., dommage par entrée d'eau ou d'autre liquide dans l'appareil, coupure ou endommagement du câble, dommages du moteur et dommages mécaniques par surcharge inappropriée, pièces d'usure, par exemple les balais de charbon, mandrin autoserrant, clé de mandrin autoserrant, broches de perçage après utilisation, les moteurs, câble d'alimentation, accus, lames de scie, pièce de meulage, sacs à poussière, accessoires divers (foret, burin, etc.). Les détails concernant différentes pièces d'usure des divers outils sont disponibles à l'adresse Internet suivante : http://spareparts.kress-elektrik.de ou auprès de notre service après-vente.
- Les revendications de garantie ne pourront être prises en compte qu'en cas de déclaration immédiate
des défauts (avaries dues au transport y compris). L'exécution des prestations de garantie ne donne pas droit à une prolongation de la période de validité de la garantie.
- Pour utiliser la garantie, nous envoyer la preuve originale d'achat avec l'appareil ou l'envoyer à notre service après-vente.
- Une prise en charge par nos soins dans le cadre de la garantie exclut tout autre recours de la part de l'acheteur, en particulier le droit de rétraction, de réduction ou de revendication de dommages-et-intérêts.
- Cependant, il conserve son droit de rétraction (annulation du contrat de vente) ou de réduction (abaissement du prix d'achat), selon ses convenances, si nous ne sommes pas en mesure d'éliminer d'éventuels défauts dans un délai convenable.
- Ne sont pas exclues les revendications de dommages-intérêts selon §§ 463, 480 Al. 2, 635 du Code Civil allemand, relatives à l'absence de propriétés garanties.
- Les dispositions 7 et 8 ne sont valables que pour l'Allemagne.
Sous réserve de modifications techniques!
Ce déclaration de conformité
Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés : voir CE Dossier technique auprès de : voir TF
