Тип на производ	Безжична радијална пила за митер
Марка	Bosch
Модел	GCM 18V216 D Professional
Номинален напон	18 V
Брзина без оптоварување	5 000 вртежи/мин
Дијаметар на сечилото	216 mm
Централен отвор на сечилото	30 mm (25,4 mm во зависност од верзијата)
Тежина	16,4 – 17,4 kg (во зависност од батеријата)
Макс. димензии на делот (0°/0°)	70 x 305 mm
Макс. длабочина на сечење	70 mm
Опсег на агол на митер	-48° до +48°
Опсег на агол на наклон	-47° до +47°
Ласер	Класа 2, 650 nm, <1 mW
Ниво на звучен притисок	93 dB(A)
Ниво на акустична моќност	107 dB(A)
Тип на батерија	Литиум-јонска 18 V (GBA 18V… или ProCORE18V…)
Главни функции	Меко стартување, кочница на сечилото, нишален заштитен капак, ласерско водење, радијален систем, стегач
Одржување и чистење	Чистење на вентилационите отвори, лизгачки ролери, заштитен капак; користете компримиран воздух
Безбедност	Блокада на вклучување, безбедност при транспорт, заштитен капак, блокирање на вратилото
Резервни делови и поправка	Сечила за пила, заштитник од расцепување, кеса за прашина, стегач; сервисна служба на Bosch
Општи информации	За дрво, алуминиум, пластика; можно е надворешно вшмукување

Frequently Asked Questions - GCM 18V216 D Professional BOSCH

Како да ја вклучам пилата?

Притиснете ја блокадата за вклучување (5) кон средината, потоа притиснете го прекинувачот за вклучување/исклучување (6) и држете го притиснат за време на сечењето.

Како да го користам ласерското водење?

Нежно активирајте го прекинувачот за вклучување/исклучување (6) без да ја притискате блокадата за вклучување (5). Двата ласерски зраци ја прикажуваат линијата на сечење. Поставете го делот помеѓу линиите.

Како да го сменам сечилото на пилата?

Извадете ја батеријата. Преклопете го нишалниот заштитен капак назад. Користете шестоаголен клуч за да ја олабавите завртката (лева навојка) додека го држите притиснато блокирањето на вратилото. Отстранете го прирабницата, а потоа сечилото. Поставете го новото сечило почитувајќи го правецот на ротација.

Како да го прилагодам аголот на митер?

Олабавете го копчето за блокирање (16). Повлечете го лостот (17) и свртете ја масата до саканиот засек (стандардни агли) или користете ја блокадата за слободен агол. Затегнете го копчето.

Како да го прилагодам аголот на наклон за косо сечење?

Повлечете ги прилагодливите граничници нанадвор. Олабавете го тркалото за затегнување (45). Повлечете го лостот за блокирање (46) во положба на слободно тркало. Наклонете ја раката под саканиот агол, а потоа затегнете го тркалото.

Како безбедно да ја транспортирам пилата?

Извадете ја батеријата. Поставете ја пилата во транспортна положба: турнете ја раката на алатот целосно напред, затегнете ја завртката за затегнување, спуштете ја раката и вметнете ја безбедноста за транспорт (34). Носете ја за транспортната рачка (3) или вдлабнатите рачки.

Кои батерии да ги користам?

Користете Bosch литиум-јонски батерии 18 V, тип GBA 18V… или ProCORE18V…. Препорачани полначи се GAL 18…, GAX 18… и GAL 36….

Како да го намалам бучавата?

Користете го испорачаното сечило за пила дизајнирано за намалување на бучавата. Поставете го алатот на стабилна површина за да ги намалите вибрациите. Редовно чистете го сечилото и алатот.

Како да приклучам правосмукалка?

Извадете ја кесата за прашина доколку е присутна. Поврзете црево за правосмукалка со дијаметар 35 mm на адаптерот за вшмукување (50). Користете правосмукалка погодна за материјалот.

Што да правам ако пилата не стартува?

Проверете дали батеријата е правилно вметната и наполнета. Проверете дали блокадата за вклучување (5) е притисната до центарот. Ако проблемот продолжи, контактирајте ја сервисната служба на Bosch.

КОРИСНИЧКИ ПРИРАЧНИК GCM 18V216 D Professional BOSCH

mk Оригинално упатстро за работа

sr Originalno uputstvo za rad

s.l.izirma navodila

hr Originalne upute za rad

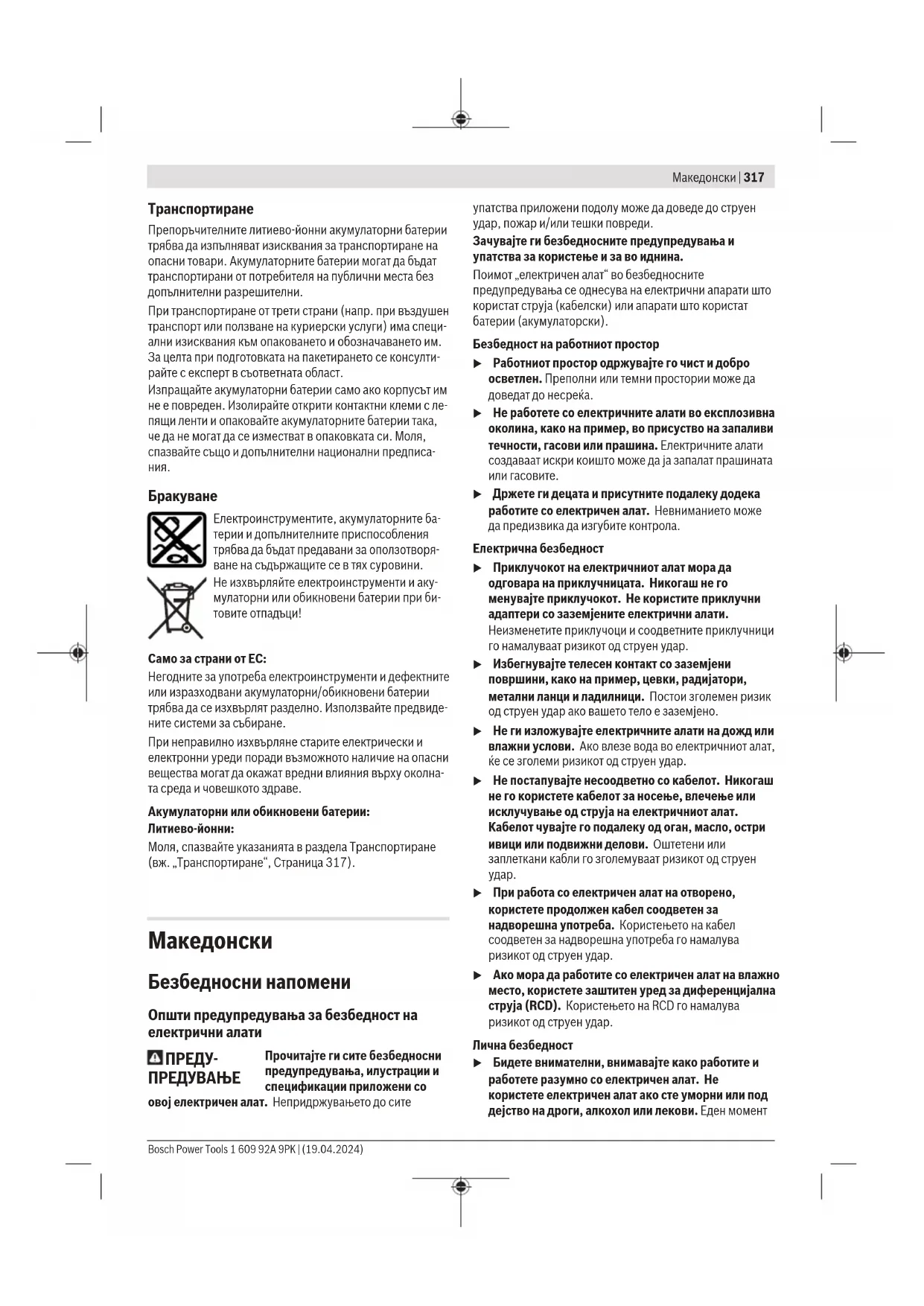

Македонски...... Страница 317

Srpski ...... Strana 332

Slovenščina ....Stran 344

Hrvatski ....Stranica 357

(29) Предпазна пластина

(30) Режещия лист

Безбедносни напомени

Општи предупредувања за безбедност на електрични алати

ПРЕДУ- ПРЕДУВАЊЕ

Прочитајте ги сите безбедносни предупредувања, илустрации и спецификации приложени со

овој електричен алат. Непридржувањето до сите

упатства приложени подолу може да доведе до струен удар, пожар и/или тешки повреди.

Зачувајте ги безбедносните предупредувања и упатства за користење и за во иднина.

Поимот „електричен алат“ во безбедносните предупредувања се однесува на електрични апарати што користат струја (кабелски) или апарати што користат батерии (акумулаторски).

Безбедност на работниот простор

Работниот простор одржувајте го чист и добро осветлен. Преполни или темни простории може да доведат до несреќа.
He работete со електричните алати во експлозивна околина, како на пример, во присуство на запаливи течности, гасови или прашина. Електричните алати создаваат искри коишто може да ја запалат прашината или гасовите.
▶ Држете ги децата и присутните подалеку додека работите со електричен алат. Невниманието може да предизвика да изгубите контрола.

Електрична безбедност

▶ Приклучокот на електричниот алат мора да одговара на приклучницата. Никогаш не го менувајте приклучокот. Не користите приклучни адаптери со заземјените електрични алати. Неизменетите приклучоци и соодветните приклучници го намалуваат ризикот од струен удар.

Избегнувајте телесен контакт со заземјени површини, како на пример, цевки, радијатори, метални ланци и ладилници. Постои зголемен ризик од струен удар ако вашето тело е заземјено.

▶ Не ги изложувајте електричните алати на дожд или влажни услови. Ако влезе вода во електричниот алат, ќе се зголеми ризикот од струен удар.

He постапувајте несоодветно со кабелот. Никогаш не го користете кабелот за носење, влечење или исклучување од струја на електричниот алат. Кабелот чувајте го подалеку од орган, масло, остри ивици или подвижни делови. Оштетени или заплеткани кабли го зголемуваат ризикот од струен удар.

▶ При работа со електричен алат на отворено, користете продолжен кабел соодветен за надворешна употреба. Користењето на кабел соодветен за надворешна употреба го намалува ризикот од струен удар.

▶ Ако мора да работите со електричен алат на влажно место, користете заштитен уред за диференцијална струја (RCD). Користењето на RCD го намалува ризикот од струен удар.

Лична безбедност

▶ Бидете внимателни, внимавајте како работите и работете разумно со електричен алат. Не користете електричен алат ако сте уморни или под дејство на дроги, алкохол или лекови. Еден момент

на невнимание додека работите со електричните алати може да доведе до сериозна лична повреда.

▶ Користете лична заштитна опрема. Секогаш носете заштита за очи. Заштитната опрема, како на пр., маска за прашина, безбедносни чевли коишто не се лизгаат, шлем или заштита за уши, коишто се користат за соодветни услови, ќе доведат до намалување на лични повреди.
Спречете ненамерно активирање. Проверете дали прекинувачот е исключен пред да го включите во струја и/или со сетот на батерии, пред да го земете или носите алатот. Носење на електричните алати со прстот позициониран на прекинувачот или вклучување во струја на електричните алати чијшто прекинувачот е включен, може да предизвика несреќа.
▶ Отстранете каков било клуч за регулирање или француски клуч пред да го включите електричниот алат. Француски клуч или клуч прикачен за ротирачкиот дел на електричниот алат може да доведе до лична повреда.
▶ Не ги пречекорувајте ограничувањата. Постојано одржувајте соодветна положба и рамнотежа. Ова овозможува подобра контрола на електричниот алат во непредвидливи ситуации.
▶ Облечете се соодветно. Не носете широка облека и накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови.
▶ Ако се користат поврзани уреди за вадење прашина и собирање предмети, проверете дали се правилно поврзани и користени. Собирањето прашина може да ги намали опасностите предизвикани од неа.
He дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при нивното користење. Невнимателно движење може да предизвика сериозна повреда во дел од секунда.

Употреба и чување на електричните алати

He го преоптоварувајте електричниот алат. Користете соодветен електричен алат за намената. Со соодветниот електричен алат подобро, побезбедно и побрзо єе ја извршите работата за која е наменет.
▶ Не користете електричен алат ако не можете да го включите и исключите со помош на прекинувачот. Секој електричен алат којшто не може да се контролира со прекинувачот е опасен и мора да се поправи.
▶ Ислучете го електричниот алат од струја и/или извадете го сетот на батерии, ако се вади, пред да правите некакви прилагодувања, менувате дополнителна опрема или го складирате електричниот алат. Со овие превентивни безбедносни мерки се намалува ризикот од случајно вклучување на електричниот алат.

Чувајте ги електричните алати подалеку од дофат на деца и не дозволувајте лицата кои не ракувале со електричниот алат или не се запознаени со ова упатство да работат со истиот. Електричните алати се опасни во рацете на необучени корисници.
▶ Одржување на електрични алати и дополнителна опрема. Проверете го порамнувањето или прицврстување на подвижните делови, спојот на деловите и сите други услови што може негативно да влијаат врз функционирањето на електричниот алат. Ако е оштетен, однесете го електричниот алат на поправка пред да го користите. Многу несреći се предизвикани заради несоодветно одржување на електричните алати.
▶ Острете и чистете ги алатите за сечење. Соодветно одржуваните ивици на алатите за сечење помалку се виткаат и полесно се контролираат.
▶ Електричниот алат, дополнителната опрема, деловите и др., користете ги во согласност со ова упатство, внимавајте на работните услови и работата која ја вршите. Користењето на електричниот алат за други намени може да доведе до опасни ситуации.
Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во непредвидливи ситуации.

Употреба и чување на батериски алат

▶ Полнете ја батеријата само со полнач наведен од производителот. Полнач којшто е соодветен за еден тип сет на батерии може да предизвика опасност од пожар ако се користи за друг сет на батерии.
▶ Електричните алати користете ги само со специјално наменети сетови на батерии. Користењето на други сетови на батерии може да предизвика опасност од повреда или пожар.
Kogа не го користите сетот на батерии, чувајте го подалеку од други метални предмети, како на пр., спојувалки, монети, клучеви, шајки, завртки или други помали метални предмети што може да предизвикаат спој од еден до друг извор. Краток спој на батериските извори може да предизвика изгореници или пожар.
▶ Под непредвидени околности, течноста може да истече од батеријата; избегнувајте контакт. При случаен допир, измијте се со млаз вода. Ако течноста влезе во очите, побарајте дополнителна медицинска помош. Течност истечена од батеријата може да предизвика иритација или изгореници.
He употребувајте сет на батерии или алат што е оштетен или изменет. Оштетени или изменети батерии може да реагираат непредвидливо и да предизвикаат пожар, експлозија или опасност од повреда.

▶ Не го изложувајте сетот на батерии или алатот на орган или висока температура. Изложувањето на орган или на температура повисока од 130 °C може да предизвика експлозија.
▶ Следете ги сите упатства за полнење и не го полнете сетот на батерии или алатот надвор од температурниот опсег наведен во упатствата. Неправилното полнење или на температура надвор од наведениот опсег може да ја оштети батеријата и да ја зголеми опасноста од пожар.

Сервисирање

▶ Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се овозможува безбедно одржување на електричниот алат.
▶ Никогаш не поправајте оштетени сетови на батерии. Поправката на сетови на батерии треба да ја врши само производителот или овластен сервис.

Безбедносни предупредувања за аголни пили

Аголните пили се наменети за сечење дрво или слични производи, не може да се употребуваат со абразивни дискови за сечење на обоени метали, како на пр. шипки, прачки, шајки и др. Абразивната прашина предизвигува блокирање на ротирачките делови, како што е долниот штитник. ИскRITE од абразивно сечење го горат долниот штитник, засекот и пластичните делови.
▶ Користете стегачи за држење на делот што се обработува кога постои можност. Ако го потпирате делот што се обработува со рака, раката постојано мора да биде на оддалеченост од најмалку 100 mm од двете страни на сечилото од пилата. Не ја користете оваа пила за сечење на многу мали парчиња што не може безбедно да се зацврстат или да се држат со рака. Ако раката ја ставите премногу блиску до сечилото на пилата, постои голема опасност од повреда ако го допрете сечилото.
▶ Делот што се обработува мора да биде статичен и прицврстен, или да се држи и за граничникот и за масата. Не го ставајте делот што се обработува во сечилото или жлебот со слободна рака. Слободен или неприцврстен дел што се обработува може да се отфрли со голема брзина и да предизвика повреда.
▶ Притиснете ја пилата низ делот што се обработува. Не ја влечете пилата низ делот што се обработува. За да пресечете, подигнете ја главата на пилата и повлечете ја преку делот што се обработува без сечење, включете го моторот, притиснете ја главата на пилата надолу и турнете ја пилата низ делот. Со повлекување на пилата додека сечете сечилото може да се искачи на врвот на делот што се обработува и силно да го отфрли склопот на сечилото кон операторот.
▶ Не ги прекrstувајте рацете врз одредената линија за сечење пред и зад сечилото на пилата. Држење

на делот што се обработува со вкрстени раце т.е. држење на делот на десната страна од сечилото на пилата со лева рака или обратно е многу опасно.

▶ Не посегнувајте зад граничникот на растојание помало од 100 mm од двете страни на сечилото за да ги отстраните дрвените остатоци или заради друга причина додека сечилото ротира. Може да не забележите колку блиску е сечилото до вашата рака и може сериозно да се повредите.
▶ Разгледајте го делот што се обработува пред да започнете со сечење. Ако делот што се обработува е накривен или навален, прицврстете ја надворешната навалена страна на граничникот. Секогаш проверувајте дали има празнина меѓу делот што се обработува, граничникот и масата покрај линијата на сечење. Накривен или навален дел што се обработува може да се извитка или помести и да предизвика виткање на сечилото кое ротира при сечење. Не смее да има шајки или други надворешни предмети во делот што се обработува.
He ja употребувајте пилата ако на масата, освен делот што се обработува, има алати, дрвени остатоци и др. Мали остатоци или расфрлани парчиња дрво или други предмети ако се допрат до ротирачкото сечило може да се расфрлат со голема брзина.
▶ Сечете само еден дел истовремено. Повеќе парчиња не може соодветно да се зацврстат или поврзат и може да се фатат за сечилото или да се изместат во текот на сечењето.
▶ Проверете дали пилата за сечење под агол е монтирана или наместена на рамна, цврста работна површина пред да ја користите. Рамна и цврста работна површина го намалува ризикот пилата за сечење под агол да стане нестабилна.
Испланирајте ја работата. Кога ће ја промените косината или подесениот агол на закосување, проверете дали граничникот кој се подесува е правилно поставен за држење на делот што се обработува и дека нема да го попречува сечилото или заштитниот систем. Без вклучување на алатот на „ON“ и без делот што се обработува на масата, движете го сечилото на пилата низ целосно симулиран пресек за да проверите дали има некакви пречки или опасност да се пресече граничникот.
▶ Обезбедете соодветен потпирач, како на пр., додаток на масата, ногарки за потпора на пилата и др., за дел што се обработува кој е поширок или подолг од горниот дел на масата. Ако деловите што се обработуваат се подолги или пошироки од пилата за сечење под агол може да се навалат доколку не се зацврстени. Ако отсечен дел или дел што се обработува се навали, може да го подигне долниот штитник или да биде отфрлено од ротирачкото сечило.
▶ Не користете друго лице како замена за додаток на масата или како дополнителен држач. Нестабилен држач за делот што се обработува може да предизвика

зафаќање на сечилото или поместување на делот што се обработува во текот на сечењето и да ве повлече вас и помошникот кон ротирачкото сечило.

Отсечен дел не смее да се заглави или притиска кон ротирачкото сечило. Ако е ограничено, т.е. со помош на граничниците за должна, исечениот дел може да се заглави на сечилото и силно да се отфрли.
Постојано користете стега или прицврстувач правилно дизајниран за држење на тркалезен материјал, како на пр., прачки или цевки. Прачките се склони кон вртење додека се сечат и предизвивуваат сечилото да го засекува и влече делот со вашата рака кон сечилото.
▶ Оставете сечилото да достигне целосна брзина пред да го допре делот што се обработува. Со ова ке се намали ризикот делот што се обработува да биде отфрлен.
▶ Ако делот што се обработува или сечилото се заглави, исключете ја аголната пила. Почекајте сите подвижни делови да застанат и исключете го приключокот од струја и/или извадете го пакувањето со батерии. Потоа извадете го заглавениот материјал. Ако продолжите да сечете со заглавен дел што се обработува може да изгубите контрола или да ја оштетите пилата.
Откако ће завршите со сечењето, ослободете го копчето, држете ја главата на пилата надолу и почекајте сечилото да застане пред да го извадите исечениот дел. Приближување на раката до сечило кое сё уште врти е опасно.
▶ Држете ја рачката цврсто кога правите нецелосен засек или кога го ослободувате копчето пред пилата да биде ставена во целосна надолна позиција. Сопирањето на пилата може да предизвика главата на пилата ненадејно да биде повлечена надолу и да предизвика опасност или повреда.
He отпуштајте ја рачката ако главата на пилата ја има достигнато најдолната позиција. Секогаш враćајте ја рачно главата на пилата до најгорната позиција. Ако главата на пилата се движи неконтролирано, тоа може да доведе до ризик од повреди.
▶ Одржувајте ја чистотата на работното место. Мешавините на материјали се особено опасни. Правта од лесен метал може да се запали или експлодира.
He користете тапи, пукнати, свиткани или оштетени листови за пила. Листовите на пилата со тапи или неправилни запци, заради претесниот резен процеп, предизвикуваат зголемено триење и заглавување на листот на пилата или повратен удар.
▶ Не користете листови за пила од високо легиран брзорезен челик (HSS-челик). Таквите листови на пила може лесно да се скршат.
▶ Секогаш користете сечила со точна големина и форма (дијамантски наспроти тркалезни) за арбор

дупки. Сечила кои не одговараат на металниот дел за монтирање на сечилото ќе излезат од средиштето, што ќе предизвика губење на контрола.

▶ Никогаш не ги отстранувајте остатоците од сечењето, дрвените струготини и сл. од полето за сечење, додека е включен електричниот уред. Најпрво ставете ја рачката на апаратот во позиција на мирување и потоа исключете го електричниот апарат.
▶ Не го факајте листот од пилата по работата, додека не се олади. Листот за пилата за време на работата се вжештува.
▶ При оштетување и непрописна употреба на батеријата може да излезе пареа. Батеријата може да се запали или да експлодира. Внесете свеж воздух и доколку има повредени однесете ги на лекар. Пареата може да ги надразни дишните патишта.
▶ Не ја отворајте батеријата. Постои опасност од краток спој.
▶ Батеријата може да се оштети од острите предмети како на пр. клинци или одвртувач или со надворешно влијание. Може да дојде до внатрешен краток спој и батеријата може да се запали, да пушки чад, да експлодира или да се прегрее.
▶ Користете ја батеријата само во производи на производителот. Само на тој начин батеријата ће се заштити од опасно преоптоварување.

Заштитете ја батеријата од топлина, на пр. од долготрајно изложување на сончеви зраци, орган, нечистотии, вода и влага. Инаку, постои опасност од експлозија и краток спој.

▶ Електричниот алат се испорачува со ознака за предупредување за ласерот (види табела „Ознаки и нивно значење“).
Доколку текстот на ознаката за предупредување за ласерот не е на Вашиот јазик, врз него залепете ја налепницата на Вашиот јазик пред првата употреба.
He ja oштетувајте ознаката за предупредување на електричниот алат.

Не го насочувајте ласерскиот зрак кон лица или животни и немојте и Вие самите да гледате во директниот или рефлектирачкиот ласерски зрак. Така може да ги заслепите лицата, да предизвикате несреќи или да ги оштетите очите.

Доколку ласерскиот зрак доспее до очите, веднаш треба да ги затворите и да ја тргнете главата од ласерскиот зрак.
▶ Не правете промени на ласерскиот уред. Можностите за подесување опишани во ова упатство за употреба можете безбедно да ги користите.
▶ Не ги оставајте децата да го користат електричниот алат без надзор. Без надзор, тие може да се заслепат себеси или други лица

Ознаки

Следните ознаки се од големо значење за користењето на вашиот електричен алат. Ве молиме запаметете ги ознаките и нивното значење. Вистинската интерпретација на ознаките Ви помага подобро и побезбедно да го користите електричниот алат.

Не гледајте во зракот

Потрошувачки ласерски уред од класа 2 EN 50689:2021

Не посегнувајте со дланките во полето на сечење, додека работи електричниот алат. Доколку дојдете во контакт со сечилото за пила постои опасност од повреда.

Носете маска за заштита од прав.

Носете заштитни очила.

Носете заштита за слухот.

Изложеноста на бучава може да влијае на губењето на слухот.

Опасна зона! Држете ги дланките, прстите или рацете колку е можно подалеку од оваа зона.

При транспорт држете го електричниот алат само на овие означени места (жлебови за држење) или за транспортната дршка.

При сечење на вертикални агли на закосување подесливите гранични водилки мора да се повлечат сосема нанадвор одн. целосно да се отстранат.

Внимавајте на димензиите на сечилото за пила (дијаметар на сечилото за пила D, дијаметар на отворот d). Дијаметарот на отворот d мора точно да биде наместен на вретеното на алатот. Доколку е неопходно користење на редуцирачки делови, внимавајте димензиите на редуцирачкиот дел да одговараат на

дебелината на сечилото за сечење и на дијаметарот на отворот на сечилото за пила, како и на дијаметарот на вретеното на алатот. Доколку е можно, со сечилото за пила користете ги испорачаните редуцирачки делови.

Дијаметарот на сечилото за пила D мора да одговара на податоците на ознаката.

Видете исто така „Димензии за соодветни сечила за пила“ во поглавјето „Технички податоци“.

Опис на производот и перформансите

Прочитајте ги сите безбедносни напомени и упатства. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди.

Внимавајте на сликите во предниот дел на упатството за користење.

Употреба со соодветна намена

Електричниот апарат е наменет за правење на должински и напречни резови на цврста подлога со прав рез во дрво, како фиксен уред. Притоа можни се хоризонтални агли на закосување од -48° до +48° како и вертикални агли на закосување од 47° (лево) до 47° (десно).

Капацитетот на електричниот алат е предвиден за сечење на тврдо и меко дрво, како и иверки и лесонит.

Со користење на соодветни сечила за пила, можно е и сечење на алуминиумски профили и пластика.

Овој производ е потрошувачки ласерски производ во согласност со EN 50689.

Илустрација на компоненти

Нумерирањето на илустрираните компоненти се однесува на приказот на електричниот алат на графичката страница.

(1) Завртка за фиксирање на механизмот за влечење
(2) Механизам за влечење
(3) Транспортна рачка
(4) Заштитен капак
(5) Блокада при вклучување на прекинувачот за вклучување/исклучување
(6) Прекинувач за включување/исклучување
(7) Дршка
(8) Заштитно капаче за ласерот

322 | Македонски

(9) Излезен отвор за ласерскиот зрак

(10) Осцилаторен заштитен капак

(11) Лизгачки валјак

(12) Маса за сечење

(13) Отвори за монтажа

(14) Плоча за вметнување

(15) Стега за фиксирање

(16) Копче за фиксирање на саканиот агол на закосување (хоризонтално)

(17) Лост за претходно поставување на аголот на закосување (хоризонтално)

(18) Заштита од превртување

(19) Натпис за предупредување на ласерот

(20) Жлебови за стандарден агол на закосување (хоризонтално)

(21) Скала за аголот на закосување (хоризонтално)

(22) Завртка за затворање на продолжетокот на масата за пила

(23) Продолжеток за маса за сечење

(24) Основа на делот за обработка (Флексибилно приклучување)

(25) Фиксирана гранична водилка

(26) Подеслива гранична водилка

(27) Скала за аголот на закосување (вертикално)

(28) Агломер за аголот на закосување (вертикално)

(29) Одбивач на струготини

(30) Сечило за пила

(31) Блокада за вретеното

(32) Копче за отклучување на батерија

(33) Батерија

(34) Транспортен осигурувач

(35) Држач за заштита од превртување

(36) Граничник за должна

(37) Кеса за прав

(38) Завртка за подесување на граничникот за длабочина

(39) Граничник за длабочина

(40) Навојна прачка

(41) Столарска стега

(43) Клуч со внатрешна шестаголна глава/плоснат одвртувач

(44) Завртка за блокада на подесливата гранична водилка

(45) Тркало за стегање за аголот на закосување (вертикално)

(46) Лост за блокада за аголот на закосување (вертикално)

(47) Прифат за основата на делот за обработка (на електричниот алат)

(48) Прифат за втората основа на делот за обработка (на основата на делот за обработка)

(49) Навојни болцни

(50) Адаптер за всисување

(51) Завртка со внатрешна шестаголна глава за прицврстување на сечилото за пила

(52) Стезна прирабница

(53) Внатрешна стезна прирабница

(54) Завртки за прицврстување за плочата за вметнување

(55) Завртка за заштитниот капак на ласерот

(56) Завртка за прицврстување на кујиштето на ласерот

(57) Ку́киштето на ласерот

(58) Агломер за аголот на закосување (хоризонтално)

(59) Завртка за показателот на агли (хоризонтално)

(60) Завртка за агломерот (вертикално)

(61) Жлебови за држење

Технички податоци
Батериска пила за оплата GCM 18V-216 D GCM 18V-216 D

Број на дел	3 601 M51 0.. 3 601 M51 0B.
		3 601 M51 08.
Номинален напон V= 18 18
Број на вртежи во празен одA)	min-1	5000 5000
Тип на ласер пт 650 650
	mW < 1 < 1
Класа на ласер 2 2
ТежинаB)	kg 16,4-17,4 16,4-17,4
Препорачана околна температура при полнење °C 0 ... +35 0 ... +35
Дозволена околна температура при полнењеC) и при складирање	°C -20 ... +50 -20 ... +50

Батериска пила за оплата GCM 18V-216 D GCM 18V-216 D

Препорачани акумулаторски батерии GBA 18V...	ProCORE18V...	GBA 18V...ProCORE18V...
Препорачани полначи GAL 18...	GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

Димензии за соодветни сечила за пила

Дијаметар на сечилото за пила D	mm 216 216
Дебелина на сечилото на пила mm 1,2-1,8 1,2-1,8
Дијаметар на отворот d	mm 30 25,4

A) Мерено при 20-25 °C со батерија ProCORE18V 8.0Ah.
В) во зависност од употребената батерија
C) ограничена јачина при температури < 0 °C
Дозволени димензии на делот што се обработува (максимални/минимални): (види „Дозволени димензии на делот што се обработува“, Страница 329)
Вредностите може да варираат во зависност од производот и зависит од примената и условите на животната средина. Повеќе информации може да најдете на www.bosch-professional.com/wac.

Информација за бучава

Вредностите за емисија на бучава се одредуваат согласно EN IEC 62841-3-9.

Нивото на звук на електричниот алат оценето со А типично изнесува: ниво на звучен притисок 93 dB(A); ниво на звучна јачина 107 dB(A). Несигурност K = 3 dB.

Носете заштита за слухот!

Вредноста на емисија на бучава наведена во овие упатства е измерена со нормирана постапка за мерење и може да се користи за меѓусебна споредба на електрични алати. Исто така може да се прилагоди за предвремена процена на емисијата на бучава.

Наведената вредност на емисија на бучава се однесува на основната примена на електричниот алат. Доколку електричниот алат се користи за други примени, алатот што се вметнува отстапува од нормите или недоволно се одржува, вредноста на емисијата на бучава може да отстапува. Ова може значително да ја зголеми емисијата на бучава во целокупниот период на работење.

За прецизно одредување на емисијата на бучава, треба да се земе предвид периодот во кој уредот е исклучен или едвај работи, а не во моментот кога е во употреба. Ова може значително да ја намали емисијата на бучава во целокупниот период на работење.

Батерија

Bosch продава батериски електрични алати и без батерија. Дали батеријата е содржана во обемот на испорака можете да видите на пакувањето.

Полнење на батеријата

▶ Користете ги само полначите коишто се наведени во техничките податоци. Само овие уреди за полнење се погодни за литиум-јонската батерија за Вашиот електричен уред.

Напомена: Литиум-јонските батерии се испорачуваат делумно наполнети порани меѓународните прописи за

транспорт. За да се загарантира целосната јачина на батеријата, пред првата употреба целосно наполнете ја.

Ставање на батеријата

Вметнете ја наполнетата акумулаторска батерија во прифатот за батерија, додека не се вклопи.

Вадење на батеријата

За да ја извадите акумулаторската батеријата, притиснете на копчето за отворање и извлечете ја батеријата. Притоа не употребувајте сила.

Акумулаторската батерија има 2 степена на блокирање, што спречуваат да испадне батеријата при невнимателно притискање на копчето за отклучување на батеријата. Сё додека е вметната батеријата во електричниот алат, таа се држи во позиција со помош на пружина.

Приказ за наполнетост на батеријата

Напомена: Не секој тип на батерија има приказ за нивото на наполнетост.

Трите зелени LED-светилки на приказот за наполнетост на батеријата ја покажуваат Costaјбата на наполнетост на батеријата. Од безбедносни причини, Costaјбата на наполнетост на батеријата може да ја проверите само доколку електричниот алат е во мирување.

Притиснете го копчето на приказот за наполнетост на батеријата, или , вада се прикаже наполнетоста. Ова исто така е возможно и со извадена батерија.

Доколку по притискањето на копчето на приказот за наполнетост на батеријата не свети LED светилка, батеријата е дефектна и мора да се замени.

Трајно светло 5 × зелено 80–100 %

Трајно светло 4 × зелено 60–80 %

Трајно светло 3 × зелено 40–60 %

Трајно светло 2 × зелено 20–40 %

Трајно светло 1 × зелено 5–20 %

Трепкаво светло 1 × зелено 0–5 %

Напомени за оптимално користење на батериите

Заштитете ја батеријата од влага и вода.

Складирајте ја батеријата во опсег на температура од -20 °C до 50 °C. Не ја оставајте батеријата на пр. во автомобилот во лето.

Повремено чистете ги отворите за проветрување на батеријата со мека, чиста и сува четка.

Скратеното време на работа по полнењето покажува, дека батеријата е потрошена и мора да се замени. Внимавајте на напомените за отстранување.

Монтажа

▶ Пред секое работење на електричниот алат (на пр. одржување, промена на алатот итн.) извадете ја батеријата од електричниот алат. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.

Обем на испорака

За тоа внимавајте на приказот на обемот на испорака на почетокот на упатството за употреба.

Пред првата употреба на електричниот алат, дали сите долу наведени делови се испорачани:

– Пила за оплата со монтирано сечило на пилата
- Тркало за стегање (45)
- Подеслива гранична водилка (26)
- Столарска стега (41)
- Клуч со внатрешна шестаголна глава/плоснат одвртувач (43)
- Кеса за прав (37)
– Основи на делот за обработка (24) (2 парче)

Напомена: Проверете дали на електричниот алат има евентуални оштетувања.

Пред понатамошната употреба на електричниот алат, мора да ги проверите заштитните уреди и деловите што лесно може да се оштетат дали се беспрекорни и соодветни на намената. Проверете дали подвижните делови функционираат беспрекорно и не се заглавуваат и дали се оштетени деловите. Сите делови мора да се правилно монтирани и да ги исполнуваат сите услови, за да обезбедат беспрекорна работа.

Оштетените заштитни уреди и делови мора да бидат поправени или заменети од страна на овластена сервисна работилница.

Монтажа на поединечните делови

– Внимателно извадете ги сите испорачани делови од амбалажата.
– Извадете ја целата амбалажа од електричниот уред и од испорачаната опрема.
– Заради олеснување на работата, при монтажата внимавајте на испорачаните елементи на уредот, бидејки електричниот алат е во транспортна позиција.

Монтирање на основата на делот за обработка (види слика A1)

Основата на делот за обработка (24) може да се позиционира лево, десно или напред на електричниот алат. Флексибилниот систем за приклучување ви овозможува различни опции за продолжување или проширување (види слика G).

– По потреба, приключете ја основата на делот за обработка (24) во прифатите (47) на електричниот алат или во прифатите (48) на втората основа на делот за обработка.

▶ Никогаш не го носете електричниот алат за основите на делот за обработка.

За транспортирање на електричниот алат, користете ги секогаш уредите за транспорт.

Тркалото за стегање (45) го фиксира поставениот вертикален агол на закосување и е потребен за безбедна работа.

– Одвртете ја шестоаголната навртка од навојните болцни (49).
- Завртете го тркалото за стегање (45) во правецот на стрелките на часовникот на навојните болцни (49) и затегнете го.

Подесливата гранична водилка (26) мора да се монтира пред сечењето.

- Турнете ја граничната водилка (26) десно од сечилото за пила во соодветниот жлеб и затегнете ја завртката за блокада (44).

Израмнетиот дел од граничната водилка мора да биде свртен навнатре кон сечилото на пилата.

Фиксна или флексибилна монтажа

▶ За да се овозможи безбедно ракување, електричниот алат мора да се монтира пред употребата на рамна и стабилна работна површина (на пр. работна клупа).

- Зацврстете го електричниот алат со соодветни завртки на работната површина. За тоа служат отворите (13).

ИЛИ

- Зацврстете ги ногарките на електричниот алат со обични столарски стеги на работната површина.

Монтажа на работа маса на Bosch

GTA-работните маси на Bosch му нудат стабилност на електричниот алат на секоја подлога со помош на ногарките што се подесливи во висина. Подлогите за делот што се обработува на работната маса служат како потпора на подолгите делови за обработка.

▶ Прочитајте ги сите напомени за предупредување и упатства што се приложени на работната маса.

Грешките настанати при непридржување до напомените за предупредување и упатствата може да предизвикаат електричен удар, пожар и/или тешки повреди.

▶ Монтирајте ја правилно работната маса, пред да го монтирате електричниот алат. Беспрекорната монтажа е важна за избегнување на ризикот од расклопување.

– Монтирајте го електричниот алат во транспортна положба на работната маса.

Доколку, во исключителни случаи, не е возможно да го монтирате електричниот алат на рамна и стабилна работа подлога, може привремено да го поставите со заштита од превртување.

▶ Без заштитата од превртување, електричниот алат нема да биде стабилен и може да се преврти при сечење на максимальни хоризонтални и/или вертикални агли на закосување.

– Свртете ја заштитата од превртување (18) навнатре или нанадвор додека електричниот алат не застане рамно на работната површина.

Вшмукување на прав/струготини

Правта од материјалите како на пр. слоеви боја, некои видови дрво, минерали и метал може да биде штетна по здравјето. Допирањето или вдишувањето на таквата прав може да предизвика алергиски реакции и/или metabolувања на дишните патишта на корисникот или лицата во околината.

Одредени честички прав како на пр. прав од даб или бука важат за канцерогени, особено доколку се во комбинација со дополнителни супстанци (хромат, средства за заштита на дрво). Материјалите што содржат

азбест смеат да бидат обработувани само од страна на стручни лица.

– Затоа, доколку е возможно, користете соодветен вшмукувач за прав за материјалот што се обработува.

– Погрижете се за добра проветреност на работното место.

– Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2.

Внимавајте на важечките прописи на Вашата земја за материјалот кој го обработувате.

▶ Избегнувајте собирање прав на работното место. Правта лесно може да се запали.

Всисувачот за прав/струготини може да се блокира поради прав, струготини или скршени парчиња од делот што се обработува.

– Включете го електричниот алат и извадете ја батеријата.

– Почекајте додека сечилото на пилата целосно не дојде во состојба на мирување.

– Откријте ја причината за блокада и отстранете ја.

Сопствено всисување (види слика С)

За едноставно собирање на струготините користете ја испорачаната єеса за прав (37).

– Поставете ја транспортната дршка (3) вертикално.

– Прикачете и свртете ја кесата за прав (37) во адаптерот за всисување (50), така што пинот на кесата за прав ће се вклопи во жлебот на адаптерот за всисување.

За време на сечењето, кесата за прав никогаш не треба да дојде во допир со подвижните делови на уредот.

Редовно празнете ја кесата за прав.

▶ Проверете ја и исчистете ја кесата за прав по секоја употреба.

▶ За да избегнете опасност од пожар, при сечење на алуминиум, извадете ја кесата за прав.

Надворешно всисување

За всисување, на адаптерот за всисување (50) може да приключите и црево за всисување на прав (∅ 35 mm).

– Поврзете го со цревото за всисување на прав со адаптерот за всисување (50).

Всисувачот за прашина мора да е соодветен на материјалот на парчето што се обработува.

При всисување на особено опасни по здравје, канцерогени или суви честички прав, користете специјален всисувач.

▶ Пред секое работење на електричниот алат (на пр. одржување, промена на алатот итн.) извадете ја батеријата од електричниот алат. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.

▶ При ставањето на сечилото за пила носете заштитни ракавици. Доколку го допрете сечилото за пила постои опасност од повреда.

Употребувајте само сечила за пила, чија максимально дозволена брзина е повисока од бројот на празни вртежи на вашиот електричен алат.

Користете само сечила за пила, кои одговараат на наведените податоци во ова упатство за употреба или се проверени според EN 847-1 и се соодветно означени.

Користете само сечила за пила, што се препорачани од производителот на овој електричен алат и се погодни за материјалот што сакате да го обработувате. Ова ќе спречи прекумерно загревање на запците на пилата за време на сечењето.

Вадење на сечилото за пила

• Подесете го електричниот алат во работна позиција.
  – Навалете го осцилаторниот заштитен капак (10) наназад и држете го во оваа позиција.
  – Свртете ја завртката со внатрешна шестаголна глава (51) со клучот со внатрешна шестаголна глава (6 mm) (43) и истовремено притиснете ја блокадата на вретеното (31), додека не се вклопи.
  – Држете ја притисната блокадата на вретеното (31) и одвртете ја завртката со внатрешна шестаголна глава (51) во правец на стрелките на часовникот (лев навој!).
  – Извадете ја стезната прирабница (52).
  – Извадете го сечилото за пилата (30).
  – Полека вратете го осцилаторниот заштитен капак надолу.

Монтирање на сечилото за пила

▶ При монтажата, внимавајте правецот на сечење на запците (правецот на стрелката на сечилото за пила) да се совпаға со правецот на стрелката на заштитниот капак!

Доколку е потребно, пред монтажата исчистете ги сите делови што треба да се монтираат.

– Навалете го осцилаторниот заштитен капак (10) наназад и држете го во оваа позиција.
- Ставете го новото сечило за пила на внатрешната стезна прирабница (53).
– Поставете ги стезната прирабница (52) и завртката со внатрешна шестаголна глава (51). Притиснете ја блокадата на вретеното (31) додека не се вклопи и затегнете ја завртката со внатрешна шестаголна глава во правец спротивен на стрелките на часовникот.
- Полека вратете го осцилаторниот заштитен капак надолу.

Употреба

▶ Пред секое работење на електричниот алат (на пр. одржување, промена на алатот итн.) извадете ја батеријата од електричниот алат. При невнимателно

притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.

Транспортниот осигурувач (34) Ви овозможува лесно ракување со електричниот алат при транспорт на различни места на примена.

Отклучување на електричниот алат (работна позиција)

– Притиснете ја надолу дршката на рачката на алатот (7), за да го ослободи транспортниот осигурувач (34).
– Притоа, целосно извлечете го нанадвор транспортниот осигурувач (34).
– Полека водете ја рачката на алатот нагоре.

Прицврстување на електричниот алат (позиција за транспорт)

– Олабавете ја завртката за фиксирање (1), ако го заглавува механизмот за влечење (2). Извлечете го кракот на алатот целосно нанапред и повторно затегнете ја завртката за фиксирање за блокирање на механизмот за влечење.
- Извлечете го граничникот за длабочина (39) нагоре.
- За фиксирање на масата за сечење (12) затегнете го копчето за фиксирање (16).
– Повлечете го кракот на алатот на рачката (7) надолу, додека транспортниот осигурувач (34) целосно не се притисне навнатре.

Сега кракот на алатот е безбедно блокиран за транспорт.

Подготовка за работа

За гарантирање на прецизни резови мора да ги проверите основните поставки по интензивно користење на електричниот алат и евентуално да ги подесите. За тоа ви е потребно искуство и соодветен специјален алат.

Сервисната служба на Bosch оваа работа ја води прецизно и доверливо.

Продолжување/проширување на масата за пила (види слики F-G)

Долгите и тешки делови што се обработуваат мора да се потпрат на слободниот крај или да се прицврстат. Масата за пила може да се продолжи на левата и десната страна со помош на продолжетоците (23).

• Олабавете ја завртката за затворање (22).
  – Извлечете го нанадвор продолжетокот на масата за сечење (23) до саканата должна.
  – За фиксирање на продолжетокот на масата за сечење повторно затегнете ја завртката за затворање (22).

Флексибилниот систем за приклучување на основите на делот за обработка (24) ви овозможува различни опции за продолжување или проширување.

– По потреба, приключете ја основата на делот за обработка (24) во прифатите (47) на електричниот

алат или во прифатите (48) на втората основа на делот за обработка.

▶ Никогаш не го носете електричниот алат за основите на делот за обработка. За транспортирање на електричниот алат, користете ги секогаш уредите за транспорт.

Поместување на граничната водилка (види слика Н)

При сечење на хоризонтални и/или вертикални агли со закосување во зависност од правецот на сечење, мора да ја извлечете нанадвор одн. соседема да ја извадите левата или десната подеслива гранична водилка (26).

Вертикаленагол назакосување	Хоризонталенагол назакосување
0^ – 22,5^ (лево/десно)	>0^	– Олабавете ја левата/десната завртка за блокада (44).– Целосно извлечете ја нанадвор левата/десната подеслива гранична водилка (26).
22,5^ – 47^ (лево/десно)	≤ 48^ (лево/десно)	– Олабавете ја левата/десната завртка за блокада (44).– Целосно извлечете ја нанадвор левата/десната подеслива гранична водилка (26).– Подигнете ја подесливата гранична водилка нагоре.

Прицврстување на делот што се обработува (види слика I)

За овозможување на оптимална работна безбедност, секогаш мора добро да го прицврстите делот за обработка.

Не обработувајте делови за обработка, кои се премали за добро да се прицврстат.

– Притиснете го делот што се обработува кон граничните водилки (26) и (25).
- Вметнете ја испорачаната столарската стега (41) во отворите предвидени за таа намена (42).
– Прилагодете ја навојната прачка (40) на столарската стега според висината на делот што се обработува.
- Цврсто затегнете ја навојната прачка (40) и со неа фиксирајте го делот што се обработува.

Подесување на хоризонталниот агол на закосување

Поставување на хоризонтални стандартни агли на закосување (види слика J)

За брзо и прецизно подесување на често користени хоризонтални агли на закосување на масата за пила има жлебови (20):

лево десно

0°

45^;30^;22,5^;15^15^;22,5^;30^;45^

– Отпуштете го копчето за фиксирање (16), доколку е затегнато.
– Повлечете го лостот (17) и свртете ја масата за пила (12) до саканиот жлеб на левата или десната страна.
– Повторно отпуштете го лостот. Лостот мора осетно да се вклопи во жлебот.
– Повторно затегнете го копчето за фиксирање (16).

Поставување на саканите хоризонтални агли на закосување (види слика К)

Хоризонталниот агол на закосување може да се поставува во опсег од 48° (на левата страна) до 48° (на десната страна).

– Отпуштете го копчето за фиксирање (16), доколку е затегнато.
– Повлечете ја рачката (17) и истовремено притиснете ја стегата за фиксирање (15), додека таа не се вклопи во жлебот предвиден за таа намена. Притоа, масата за пила їе биде слободно подвижна.
– Вртете ја масата за пила (12) со држачот налево или надесно додека агломерот (58) не го покаже саканиот хоризонтален агол на закосување.
– Повторно затегнете го копчето за фиксирање (16).
– За повторно да ја олабавите рачката (17) (за поставување на хоризонтални стандартни агли на закосување), повлечете ја рачката нагоре. Стегата за фиксирање (15) скокнува назад во првобитната позиција и рачката (17) може повторно да се вклопи во жлебовите (20).

Подесување на вертикалниот агол на закосување

Вертикалниот агол на закосување може да се поставува во опсег од 47° (на левата страна) до 47° (на десната страна).

За брзо и прецизно подесување на често користени вертикални агли на закосување, предвидени се фиксни позиции за агли од 0°, 22,5° и 45°.

– Осигурете се, дека тркалото за стегање (45) е монтирано (види „Монтирање на тркалото за стегање (види слика A2)“, Страница 324).

Поставување на вертикални стандартни агли на закосување (види слика L)

– Извлечете ја подесливата гранична водилка (26) целосно нанадвор одн. целосно извадете ја.
- Олабавете го тркалото за стегање (45).
– Извлечете го лостот за блокада (46) нанадвор и фиксирајте го во слободна позиција. Притоа можете да го користите целиот опсег на аголот на закосување (лево и десно).
– Навалете ја рачката на алатот со дршката (7) кон лево или десно, се додека агломерот (28) не го покажува посакуваниот вертикален стандарден агол на закосување.
– Свртете го лостот за блокада (46). Лостот за блокада мора осетно да се вклопи во положбата на саканиот стандарден вертикален агол на закосување.
- Повторно затегнете го тркалото за стегање (45).

Поставување на вертикален агол на закосување

– Извлечете ја подесливата гранична водилка (26) целосно нанадвор одн. целосно извадете ја.
- Олабавете го тркалото за стегање (45).
– Извлечете го лостот за блокада (46) нанадвор и фиксирајте го во слободна позиција. Притоа можете да го користите целиот опсег на аголот на закосување (лево и десно).
– Навалете ја рачката на алатот со дршката (7) кон лево или десно, се додека агломерот (28) не го покажува посакуваниот агол на закосување.
- Повторно затегнете го тркалото за стегање (45).

Ставање во употреба

▶ Секогаш затегнувајте ги копчето за фиксирање (16) и тркалото за стегање (45) пред сечењето. Инаку сечилото за пила може да се заглави во делот што се обработува.

– За вклучување на електричниот алат најпрво ставете ја блокадата при вклучување (5) на средина и потоа притиснете го прекинувачот за вклучување/исклучување (6) и држете го притиснат.

Напомена: Поради безбедносни причини прекинувачот за вклучување/исклучување (6) не се блокира, туку мора постојано да се држи притиснат за време на работата.

Исклучување

- За ислучување отпуштете го прекинувачот за вклучување/исклучување (6).

Сечење

Општи напомени за сечење

▶ Секогаш затегнувајте ги копчето за фиксирање (16) и тркалото за стегање (45) пред сечењето. Инаку сечилото за пила може да се заглави во делот што се обработува.

▶ При сите резови најпрво мора да се осигурате, дека сечилото за пила во ниеден момент нема да ја допре граничната водилка, столарските стеги или другите делови на уредот. Извадете го евентуално монтираниот помошен граничник или соодветно подесете го.

Заштитете го сечилото за пила од удари. Не го изложувајте сечилото за пила на страничен притисок. Сечете само материјали, кои се дозволени за наменската употреба.

Не обработувајте искривени делови. Делот што се обработува мора да има секогаш прав раб за поставување на граничната водилка.

Долгите и тешки делови што се обработуваат мора да се потпрат на слободниот крај или да се прицврстат.

Проверете дали осцилаторната заштитна хауба може правилно да функционира и дали може слободно да се движи. Кога ја водите рачката на алатот надолу, мора да го отворите осцилаторниот заштитен капак. Кога го водите рачката на алатот нагоре, осцилаторниот заштитен капак мора да се затвори преку сечилото за пила и да се фиксира во најгорната позиција на кракот на алатот.

He застанувајте во една линија со сечилото за пила пред електричниот алат, туку секогаш странично од сечилото за пила. На тој начин, Вашето тело е заштитено од можен повратен удар.

– Држете ги дланките прстите и рацете подалеку од ротирачкото сечило за пила.

– Не ги прекrstувајте дланките пред рачката на алатот.

Сечење со влечење

• За сечење со помош на механизмот за влечење (2) (широки делови за обработка) олабавете ја завртката за фиксирање (1), доколку таа е затегната.
  – По потреба поставете го саканиот хоризонтален и/или вертикален агол на закосување.
  – Притиснете го делот што се обработува кон граничните водилки (25) и (26).
  – Прицврстете го делот што се обработува согласно димензиите.
• Поместете го рачката на алатот од граничните водилки (25), додека сечилото за пила не дојде пред делот што се обработува.
  – Включете го електричниот алат.
  – Полека водете ја надолу рачката на алатот со дршката (7).
  – Сега притиснете го кракот на алатот во правец на граничните водилки (25) и (26) и сечете го делот што се обработува со рамномерен притисок.
  – Исклучете го електричниот алат и почекајте додека сечилото за пила не дојде целосно во состојба на мирување.
  – Полека водете ја рачката на алатот нагоре.

Сечење без влечење (отсекување) (види слика О)

– За сечење без повлекување (мали делови за обработка) олабавете ја завртката за фиксирање (1), доколку истата е затегната. Поместете ја рачката на алатот до крај во правец на граничните водилки (25) и повторно затегнете ја завртката за фиксирање (1).

– По потреба поставете го саканиот хоризонтален и/или вертикален агол на закосување.

– Притиснете го делот што се обработува кон граничните водилки (25) и (26).

– Прицврстете го делот што се обработува согласно димензиите.

– Включете го електричниот алат.

- Полека водете ја надолу рачката на алатот со дршката (7).

– Сечете го делот што се обработува со ист притисок.

- Исключете го електричниот алат и почекајте додека сечилото за пила не дојде целосно во состојба на мирување.

- Полека водете ја рачката на алатот нагоре.

Совети при работењето

Означување на линијата за сечење (види слика Р)

Двата ласерски зрака Ви ја покажуваат линијата на сечење на сечилото за пила. Притоа, делот што се обработува може точно да го позиционирате за сечење, без да го отворате осцилаторниот заштитен капак.

– За тоа включете ги ласерските зраци со кратко притискање на прекинувачот за вклучување/исклучување (6) без да ја притиснете блокадата при вклучување (5).

– Израмнете ја Вашата ознака на делот за обработка помеѓу двете ласерски линии.

Напомена: Пред сечењето, проверете дали линијата на сечење е точно прикажана (види „Подесување на ласерот“, Страница 329). Ласерските зраци може да се поместат на пр. со вибрации при интензивна употреба.

Дозволени димензии на делот што се обработува

Максимални делови за обработка:

Хоризонталенагол назакосување	Вертикален аголна закосување	Висина х ширина[mm]
0^ 0^ 70 × 305
45^ (лево/десно) 0^ 70 × 215
45^ (лево) 45^ (лево) 42 × 215
45^ (десно) 45^ (десно) 20 × 215
0^ 45^ (лево) 42 × 305
0^ 45^ (десно) 20 × 305

Минимални делови за обработка (= сите делови што се обработуват, што може да се затегнат со испорачаната столарска стега (41) лево или десно од сечилото за пила): 100 x 40 mm (должина х ширина)

Максимална длабочина на резот (0°/0°): 70 mm

Подесување на граничникот за длабочина (сечење на жлеб) (види слика Q)

Граничникот за длабочина мора да се помести, доколку сакате да исечете жлеб.

– Навалете го граничникот за длабочина (39) кон напред.
– Навалете ја рачката на апаратот на дршката (7) во саканата позиција.
– Свртете ја завртката за подесување (38), додека крајот на завртката не го допре граничникот за длабочина (39).
– Полека водете ја рачката на алатот нагоре.

Сечење делови со еднаква должна (види слика R)

За едноставно сечење на делови со еднаква должна може да го употребите левиот или десниот граничник за должина (36).

– Повлечете го граничникот за должна (36) нагоре.

– Поставете го продолжетокот на масата за пила (23) на саканата должна на делот што се обработува.

Специјални делови за обработка

При сечење на свиткани или тркалезни делови за обработка, мора добро да ги обезбедите од лизгање. На линијата на сечење не смее да постои процеп међу делот што се обработува, граничната водилка и масата за пила.

Доколку е потребно, мора да направите специјални држачи.

Менување на плочата за вметнување (види слика S)

Плочите за вметнување (14) може да го истрошат електричниот алат по подолга употреба.

Заменете ја дефектната плоча за вметнување.

– Подесете го електричниот алат во работна позиција.

- Одвртете ги завртките (54) со обичен крестест одвртувач и извадете ја старата плоча за вметнување (14).

– Ставете ја новата плоча за вметнување и повторно затегнете ги завртките (54).

Подесување на ласерот

Напомена: За тестирање на функцијата на ласерот, електричниот алат треба да биде приклучен на напојување со струја.

▶ Никогаш не го активирајте прекинувачот за вклучување/исклучување за време на подесувањето на ласерот (на пр. при движење на рачката на алатот). Невнимателниот старт на електричниот алат може да доведе до повреди.

– Подесете го електричниот алат во работна позиција.

– Свртете ја масата за пила (12) до жлебот (20) за 0°. Лостот (17) мора осетно да се вклопи во жлебот.

За да обезбедите попрецизни резови мора да ги проверите ласерските зраци по интензивно користење и евентуално одново да ги подесите.

За тоа ви е потребно искуство и соодветен специјален алат.

Сервисната служба на Bosch оваа работа ја води прецизно и доверливо.

– На делот што се обработува нацртајте права линија за сечење.
- Полека водете ја надолу рачката на алатот со дршката (7).
– Делот што се обработува поставете го на тој начин што запците од сечилото за пила ће се израмнат со линијата за сечење.
– Цврсто држете го делот што се обработува во оваа позиција и водете ја рачката на алатот полека нагоре.
– Прицврстете го делот за обработка.
– Включете го ласерските зраци со прекинувачот (6) без да ја притискате блокадата при вклучување (5).

Ласерските зраци мора по целата должна од левата и десната страна да бидат на исто растојание од означената линија на сечење на делот за обработка, дури и кога кракот на алатот се поместува надолу.

Отстранување на заштитното капаче на ласерот (види слика T2)

- Олабавете ги двете завртки (55) на заштитното капаче на ласерот (8) со клучот со внатрешна шестаголна глава/плоснатиот одвртувач (43) и отстранете го заштитното капаче на ласерот.

Поставување на страничното отстапување при движење на рачката на алатот (види слики Т3-Т4)

• Олабавете ја завртката за прицврстување (56) (околу 1–2 вртења). Не ја одвртувајте целосно завртката.
• Поместете го кукиштето на ласерот (57) налево или надесно, додека ласерските зраци, при движење надолу на рачката на алатот, повеје не отстапуваат странично.
• Држете го кукиштето на ласерот (57) во оваа позиција и повторно затегнете ги завртките за прицврстување (56).
  – Повторно прицврстете го заштитното капаче на ласерот (8).

Проверка и подесување на основните поставки

За гарантирање на прецизни резови мора да ги проверите основните поставки по интензивно користење на електричниот алат и евентуално да ги подесите. За тоа ви е потребно искуство и соодветен специјален алат.

Сервисната служба на Bosch оваа работа ја води прецизно и доверливо.

Хоризонтално подесување на агломерот (види слика U)

– Подесете го електричниот алат во работна позиција.
- Свртете ја масата за пила (12) до жлебот (20) за 0°. Лостот (17) мора осетно да се вклопи во жлебот.

Проверка

Агломерот (58) мора да биде во една линија со 0°-ознаката на скалата (21).

Подесување

– Олабавете ја завртката (59) со крестест одвртувач и центрирајте го агломерот по должна на 0°-ознаката.
– Повторно зацврстете ја завртката.

– Подесете го електричниот алат во работна позиција.
- Олабавете го тркалото за стегање (45).
– Извлечете го лостот за блокада (46) нанадвор и поставете вертикален агол на закосување со рачката на алатот од 0°.
– Отпуштете го лостот за блокада (46). Лостот за блокада мора осетно да се вклопи во позицијата
– Повторно затегнете го тркалото за стегање (45).

Проверка

Агломерот (28) мора да биде во една линија со 0°-ознаката на скалата (27).

Подесување

• Олабавете ја завртката (60) со крестест одвртувач и центрирајте го агломерот по должина на 0°-ознаката.
• Повторно зацврстете ја завртката.

Транспорт на електричниот алат (види слика W)

▶ Пред секое работење на електричниот алат (на пр. одржување, промена на алатот итн.) извадете ја батеријата од електричниот алат. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.

Пред транспортот на електричниот алат мора да ги извршите следните чекори:

– Олабавете ја завртката за фиксирање (1), доколку таа е затегната. Извлечете ја рачката на алатот целосно нанапред и повторно затегнете ја завртката за фиксирање.
– Проверете дали граничникот за длабочина (39) е навален сосема наназад и завртката за подесување (38) при движењето на рачката на алатот не се допира.
– Подесете го електричниот алат во транспортна позиција.
– Отстранете ги деловите на опремата, кои не може цврсто да се монтираат на електричниот алат. Ставете ги неискористените сечила за пила во затворена кутија, доколку сакате да ги транспортирате.
– Поставете ја транспортната дршка (3) вертикално.
– Електричниот алат носете го со транспортната рачка (3) или фатете го за жлебовите за држење (61) странично на масата за пила.
▶ За транспортирање на електричниот алат, користете ги секогаш уредите за транспорт, а не

заштитните уреди или основите на делот за обработка.

Одржување и сервис

Одржување и чистење

▶ Пред секое работење на електричниот алат (на пр. одржување, промена на алатот итн.) извадете ја батеријата од електричниот алат. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.
▶ Одржувајте ги чисти електричниот алат и отворите за проветрување, за да може добро и безбедно да работите.

Осцилаторниот заштитен капак мора секогаш да се движи слободно и самостојно да се затвора. Пределот околу осцилаторниот заштитен капак секогаш треба да биде чист.

Отстранете ја правта и струготините со издувување со компресиран воздух или со четка по секоја работна постапка.

Редовно чистете го лизгачкиот валјак (11).

Мерки за намалување на бучавата

- Фин старт - Испорака со сечило за пила специјално развиено за намалување на бучавата

Мерки на корисникот:

– Монтажа без многу вибрации на стабилна работна површина
– Примена на сечила за пила со функција на намалување на бучавата
– Редовно чистење на сечилото за пила и електричниот алат

Сервисна служба и совети при користење

Сервисната служба їе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така їе најдете на: www.bosch-pt.com

Тимот за советување при користење на Bosch će ви помогне доколку имате прашања за нашите производи и опрема.

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

Северна Македонија

Д.Д.Електрис

Дополнителни адреси на сервиси може да најдете под:

Препорачаните литиум-јонски батерии подлежат на барањата на Законот за опасни материјали. Батериите може да се транспортираат само од страна на корисникот, без потреба од дополнителни квалификации.

При пренос на истите од страна на трети лица (на пр. воздушен транспорт или шпедиција) неопходно е да се внимава на специјалните напомени на амбалажата и ознаките. Во таков случај, при подготовката на пратката мора да се повика експерт за опасни супстанци.

Транспортирајте ги батериите само доколку кујиштето е неоштетено. Залепете ги отворените контакти и спакувајте ја батеријата на тој начин што нема да се двжиж во амбалажата. Ве молиме внимавајте на евентуалните дополнителни национални прописи.

Отстранување

Електричните апарати, батериите, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин.

Не ги фрлајте електричните апарати и батериите во домашната канта за губре!

Само за земјите од ЕУ:

Електричните алати кои повеќе не се употребливи и неисправни или користени акумулаторски батерии/батерии мора да се фрлаат посебно. Користете ги предвидените системи за собирање.

Доколку се отстрануваат неправилно, електричната и електронската опрема може да имаат штетни влијанија врз животната средина и здравјето на луғето поради можното присуство на опасни материи.

Батерии:

Литиум-јонски:

Ве молиме внимавајте на напомените во делот Транспорт (види „Транспорт“, Страница 331).

Srpski
